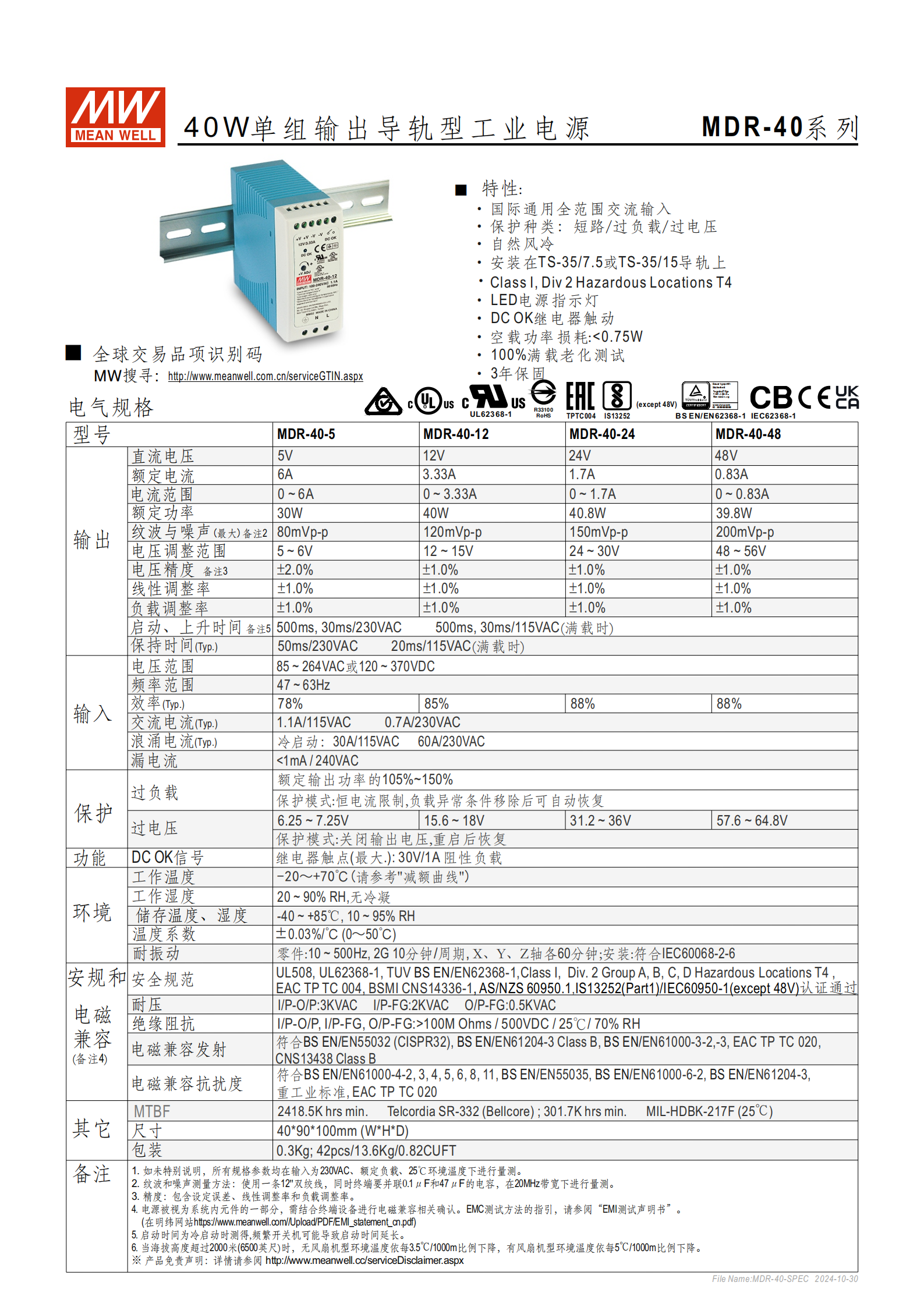

MDR-40 系列是40W 單組輸出導軌型工業電源，具備國際通用全范圍 85~264VAC/120~370VDC 輸入，提供 5V、12V、24V、48V 四種輸出規格，額定功率 30W-40.8W，擁有短路 / 過負載 / 過電壓三重保護，支持TS-35/7.5 或 TS-35/15 導軌安裝，工作溫度范圍 - 20~+70°C，通過多項國際安規認證，具備LED 電源指示燈、DC OK 繼電器觸動功能，空載功率損耗 < 0.75W，經 100% 滿載老化測試，提供 3 年保固，MTBF 最高達 2418.5K hrs。
3. 詳細總結
一、產品基礎信息
| 項目 | 詳情 |
|---|---|
| 產品名稱 | 40W 單組輸出導軌型工業電源 |
| 系列型號 | MDR-40 系列（MDR-40-5、MDR-40-12、MDR-40-24、MDR-40-48） |
| 核心標識 | 100% 滿載老化測試、3 年保固、LED 電源指示燈、DC OK 繼電器觸動 |
| 空載功率損耗 | <0.75W |
| 安裝方式 | 適配 TS-35/7.5 或 TS-35/15 導軌 |
二、核心電氣參數
（1）輸出規格
| 型號 | 直流電壓（V） | 額定電流（A） | 電流范圍（A） | 額定功率（W） | 紋波與噪聲（最大，mVp-p） | 電壓調整范圍（V） | 電壓精度 |
|---|---|---|---|---|---|---|---|
| MDR-40-5 | 5 | 6 | 0~6 | 30 | 80 | 5~6 | +2.0% |
| MDR-40-12 | 12 | 3.33 | 0~3.33 | 40 | 120 | 12~15 | ±1.0% |
| MDR-40-24 | 24 | 1.7 | 0~1.7 | 40.8 | 150 | 24~30 | ±1.0% |
| MDR-40-48 | 48 | 0.83 | 0~0.83 | 39.8 | 200 | 48~56 | ±1.0% |
（2）輸入規格
電壓范圍：85~264VAC 或 120~370VDC（國際通用全范圍）
頻率范圍：50/60Hz
效率（Typ.）：78%~88%（因型號略有差異）
交流電流（Typ.）：1.1A/115VAC、0.7A/230VAC
浪涌電流（冷啟動）：30A/115VAC、60A/230VAC
漏電流：<1mA/240VAC
三、保護功能
| 保護類型 | 具體參數 | 恢復方式 |
|---|---|---|
| 過負載保護 | 額定輸出功率的105%~150% | 恒電流限制，移除異常負載后自動恢復 |
| 過電壓保護 | MDR-40-5：6.25~7.25V；MDR-40-12：15.6~18V；MDR-40-24：31.2~36V；MDR-40-48：57.6~64.8V | 關閉輸出，重啟后恢復 |
| 短路保護 | 內置短路保護機制 | 自動恢復 |
四、功能特性
DC OK 信號：繼電器觸點最大支持30V/1A 阻性負載，觸點關閉對應電源開啟 / DC 正常，觸點打開對應電源關斷 / DC 故障
線性調整率：±1.0%（全型號一致）
負載調整率：±1.0%（全型號一致）
啟動、上升時間（滿載）：500ms（啟動）、30ms（上升）/230VAC；500ms（啟動）、30ms（上升）/115VAC
五、環境與安規
（1）環境參數
工作溫度：-20~+70°C（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85°C
儲存濕度：10~95% RH
溫度系數：±0.03%/°C（0~50°C）
耐振動：零件 10~500Hz、2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘；安裝符合 IEC60068-2-6 標準
（2）安規與電磁兼容
安全規范：UL62368-1、IEC62368-1、Class I, Div 2 Hazardous Locations T4（48V 型號除外）、EAC TP TC 004 等
耐壓：I/P-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG：>100M Ohms / 500VDC / 25°C/70% RH
電磁兼容發射：符合 BS EN/EN55032（CISPR32）、Class B 等標準
電磁兼容抗擾度：符合 BS EN/EN61000-4 系列、重工業標準等
六、其他信息
MTBF：最小 2418.5K hrs（Telcordia SR-332 標準）；最小 301.7K hrs（MIL-HDBK-217F 標準，25°C）

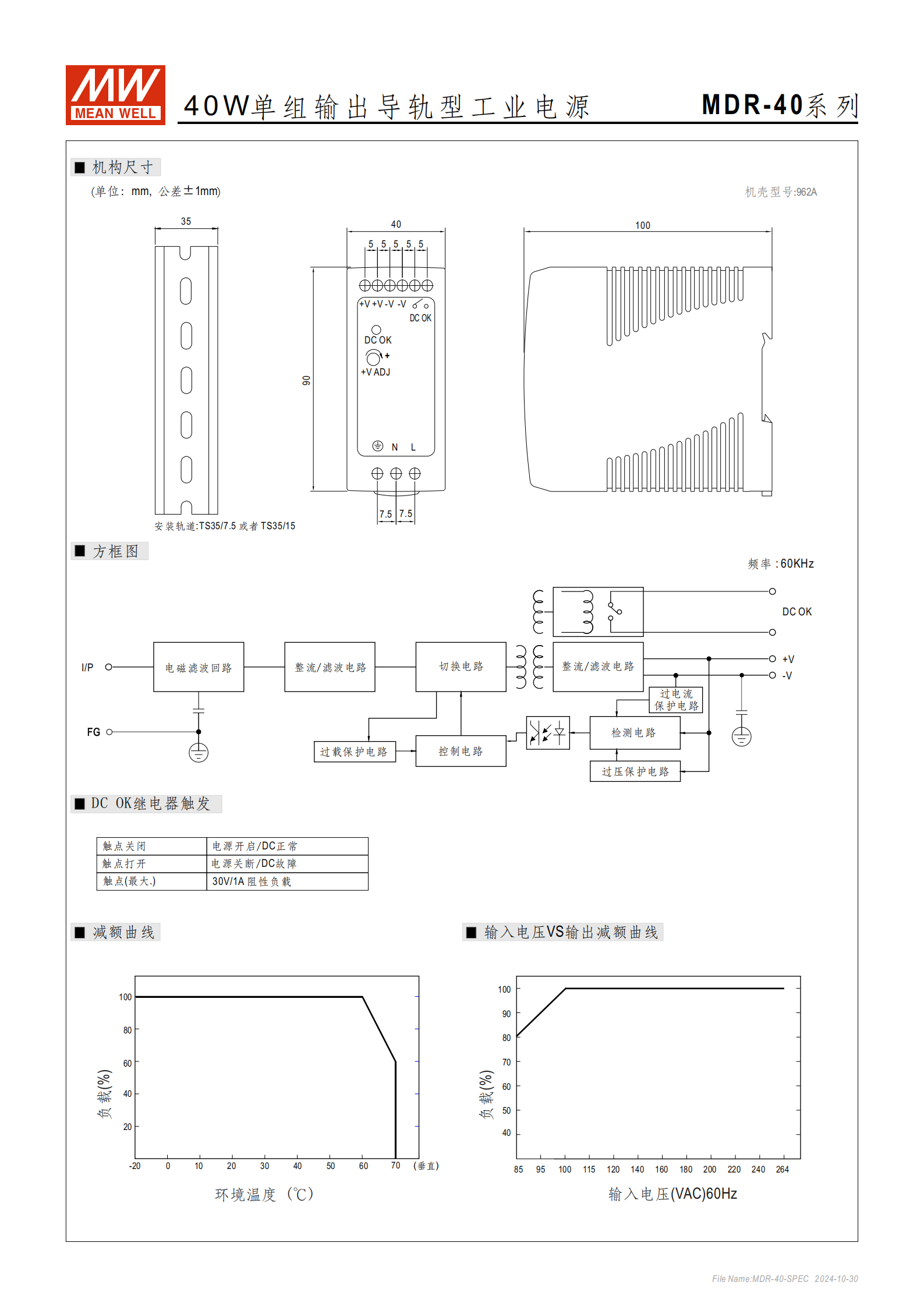

尺寸（WHD）：4090100mm（公差 ±1mm）
包裝：?jiǎn)闻_(tái) 0.3Kg；每箱 42 臺，總重 13.6Kg，體積 0.82CUFT
特殊說明：海拔超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5°C，有風扇機型每 1000 米下降 5°C
4. 關鍵問題
問題 1：MDR-40 系列工業電源的輸出規格有哪些差異，核心電氣性能如何保障？
答案：輸出規格差異體現在電壓、電流、功率及紋波噪聲上（具體見下表）；核心電氣性能通過三重保障實現：① 電壓精度（±1.0%~+2.0%）、線性調整率和負載調整率均為 ±1.0%，確保輸出穩定；② 具備短路、過負載、過電壓保護，過負載可自動恢復，過電壓重啟恢復；③ 經 100% 滿載老化測試，MTBF 最高達 2418.5K hrs，且空載功率損耗 < 0.75W，能效表現優異。
| 型號 | 電壓（V） | 額定電流（A） | 額定功率（W） | 紋波噪聲（mVp-p） |
|---|---|---|---|---|
| MDR-40-5 | 5 | 6 | 30 | 80 |
| MDR-40-12 | 12 | 3.33 | 40 | 120 |
| MDR-40-24 | 24 | 1.7 | 40.8 | 150 |
| MDR-40-48 | 48 | 0.83 | 39.8 | 200 |
問題 2：該電源的安裝條件、環境適應性及安規認證情況如何，適用于哪些場景？
答案：① 安裝條件：支持 TS-35/7.5 或 TS-35/15 標準導軌安裝，尺寸僅 4090100mm，小巧易部署；② 環境適應性：工作溫度 - 20~+70°C，儲存溫度 - 40~+85°C，耐受 20~90% RH 濕度（無冷凝），耐振動符合 IEC 標準，海拔超 2000 米可按規范降額使用；③ 安規認證：通過 UL62368-1、IEC62368-1、Class I, Div 2 T4 等多項國際認證，電磁兼容符合 Class B 標準；④ 適用場景：適用于工業自動化設備、儀器儀表、控制柜等對電源穩定性、安全性要求較高的工業場景，尤其適配危險區域（48V 除外）。
問題 3：MDR-40 系列的 DC OK 功能有何作用，其保護機制與恢復方式有哪些特點？
答案：① DC OK 功能作用：通過繼電器觸點反饋電源工作狀態，觸點關閉表示電源開啟且 DC 輸出正常，觸點打開表示電源關斷或 DC 輸出故障，最大支持 30V/1A 阻性負載，便于設備監控電源狀態；② 保護機制特點：涵蓋過負載（105%~150% 額定功率）、過電壓（分型號設定 6.25~64.8V 保護閾值）、短路三重保護，覆蓋電源常見故障場景；③ 恢復方式特點：過負載保護為自動恢復（移除異常負載即可），過電壓保護需重啟恢復，短路保護自動恢復，兼顧安全性與使用便捷性。
