MDR-20 系列 20W 單組輸出導軌型工業電源支持85~264VAC 或 120~370VDC 國際通用全范圍輸入，提供 5V、12V、15V、24V 四種輸出電壓規格，額定功率 15W-24W，具備短路 / 過負載 / 過電壓三重保護，內置主動式 DC OK 信號與 LED 指示燈，采用 TS-35/7.5 或 TS-35/15 導軌安裝，自然風冷設計，空載功率損耗 < 0.75W，經過 100% 滿載老化測試，工作溫度范圍 - 20~+70℃，擁有 3 年保固，符合多項國際安規與電磁兼容標準。
一、產品核心概況
產品名稱：20W 單組輸出導軌型工業電源（MDR-20 系列）
關鍵特性：
輸入：國際通用全范圍交流（85~264VAC）/ 直流（120~370VDC）輸入
散熱：自然風冷，無需額外風扇
安裝：適配 TS-35/7.5 或 TS-35/15 標準導軌
功能：內置主動式 DC OK 信號、LED 電源指示燈
品質：空載功率損耗 < 0.75W，100% 滿載老化測試，3 年保固
適用場景：工業自動化、設備控制等需穩定直流供電的場景

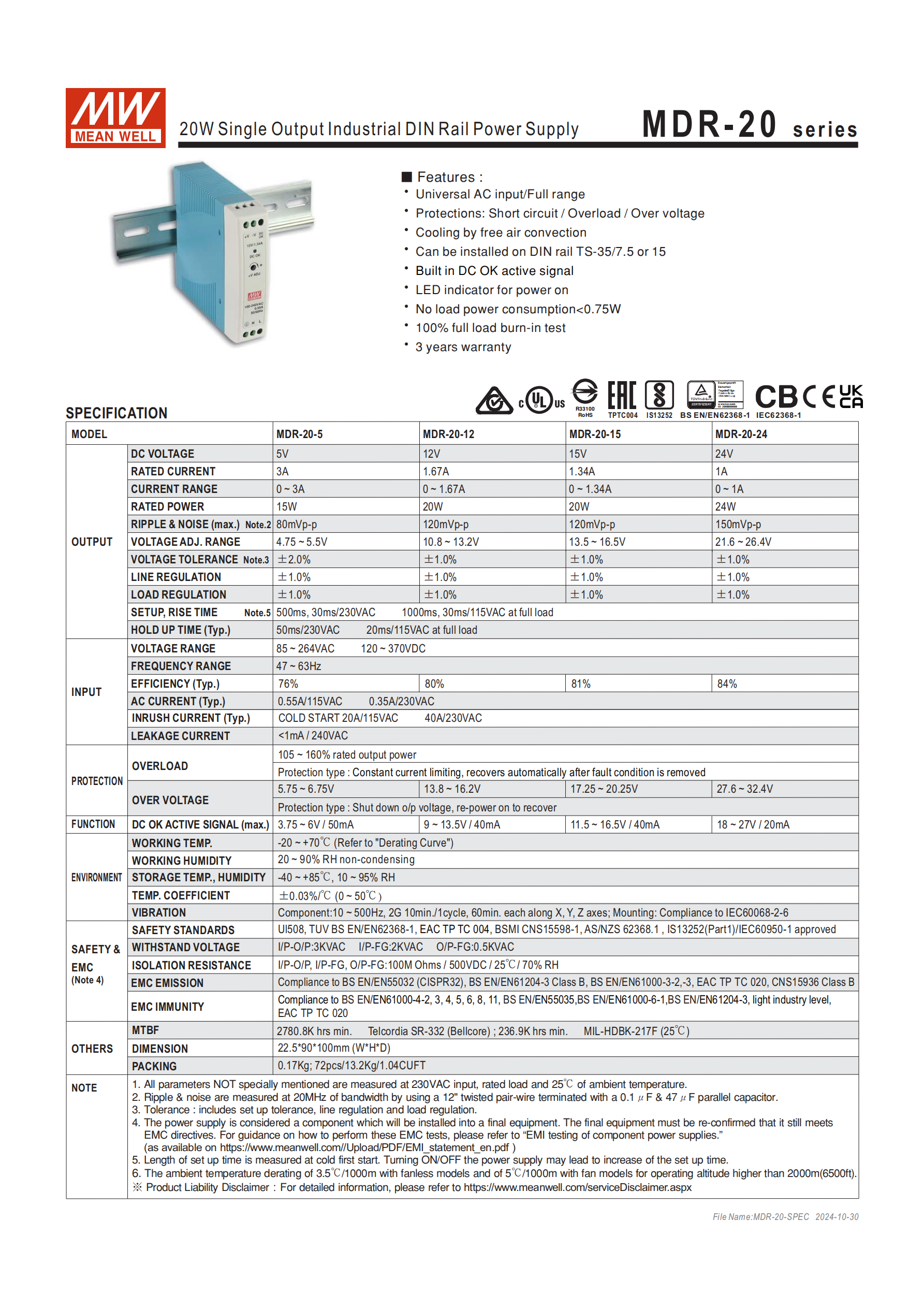

二、核心電氣參數（關鍵數據匯總）
| 類別 | 具體參數 | MDR-20-5 | MDR-20-12 | MDR-20-15 | MDR-20-24 |
|---|---|---|---|---|---|
| 輸出 | 直流電壓（V） | 5 | 12 | 15 | 24 |
| 額定電流（A） | 3 | 1.67 | 1.34 | 1 | |
| 電流范圍（A） | 0~3 | 0~1.67 | 0~1.34 | 0~1 | |
| 額定功率（W） | 15 | 20 | 20 | 24 | |
| 紋波與噪聲（mVp-p，最大） | 80 | 120 | 120 | 150 | |
| 電壓調整范圍（V） | 4.75~5.5 | 10.8~13.2 | 13.5~16.5 | 21.6~26.4 | |
| 電壓精度 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | |
| 輸入 | 效率（Typ.） | 76% | 80% | 81% | 84% |
| 交流電流（Typ.） | 0.55A/115VAC；0.35A/230VAC | 同左 | 同左 | 同左 | |
| 浪涌電流（Typ.） | 20A/115VAC；40A/230VAC（冷啟動） | 同左 | 同左 | 同左 | |
| 漏電流 | <1mA / 240VAC | 同左 | 同左 | 同左 |
三、保護功能詳情
過負載保護：
保護模式：恒電流限制
觸發閾值：額定輸出功率的 105%~160%
恢復方式：負載異常條件移除后自動恢復
過電壓保護：
觸發閾值：5.75~6.75V（5V 型）、13.8~16.2V（12V 型）、17.25~20.25V（15V 型）、27.6~32.4V（24V 型）
保護模式：關閉輸出電壓，重啟后恢復
短路保護：包含對應保護機制（文檔未明確閾值，需結合產品設計）
四、環境與物理參數
環境參數：
工作溫度：-20~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85℃
儲存濕度：10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：零件 10~500Hz、2G，X/Y/Z 軸各 60 分鐘；安裝符合 IEC60068-2-6
物理參數：

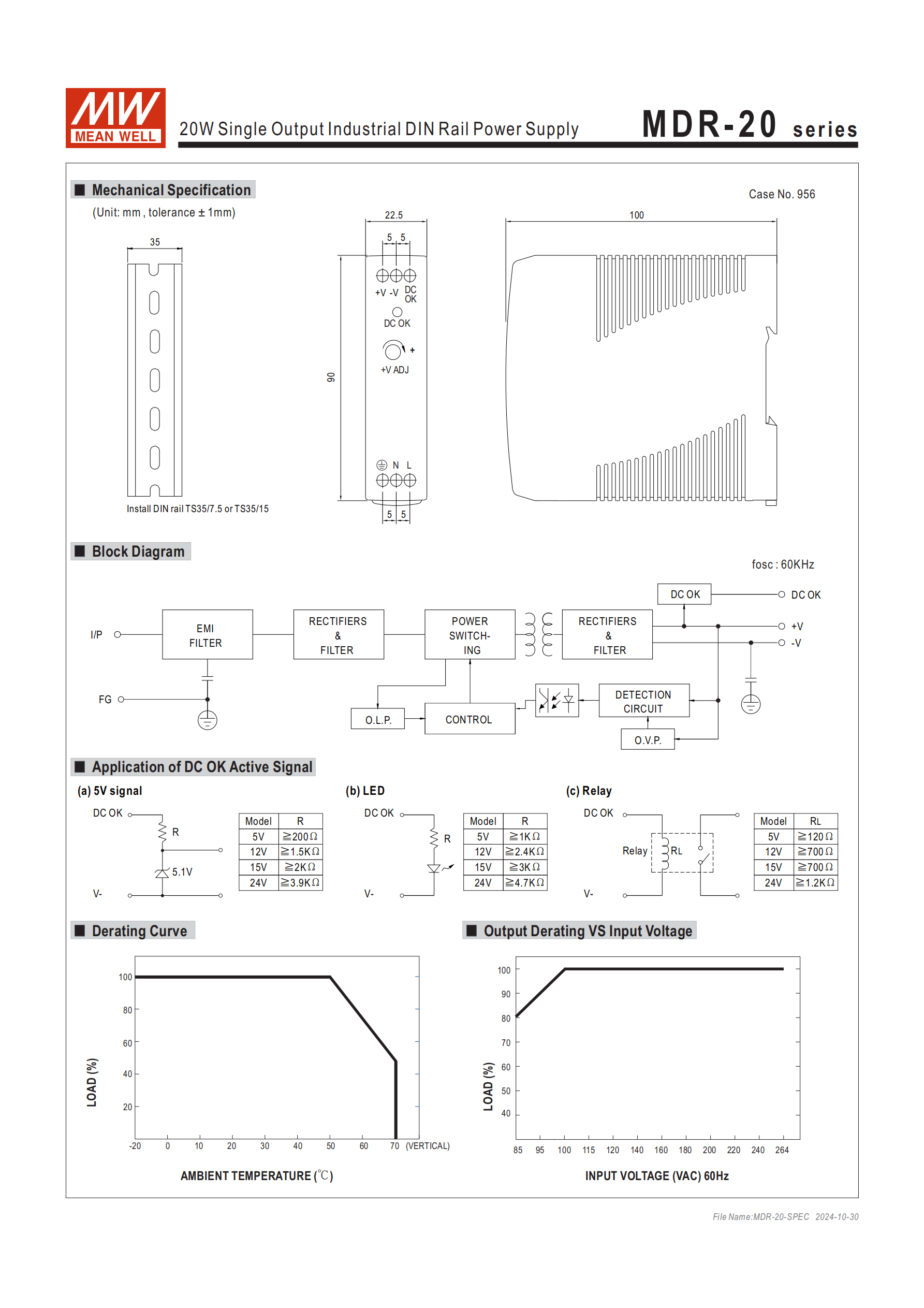

尺寸（WHD）：22.590100mm（公差 ±1mm）
單臺重量：0.17Kg
包裝規格：72pcs/13.2Kg/1.04CUFT
五、安規與電磁兼容標準
安全規范：UL508、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS15598-1、IS13252(Part1)/IEC60950-1、AS/NZS 62368.1
耐壓等級：I/P-O/P:3KVAC；I/P-FG:2KVAC；O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH
電磁兼容發射：符合 BS EN/EN55032（CISPR32）、BS EN/EN61204-3 Class B、BS EN/EN61000-3-2/-3、EAC TP TC 020、CNS15936 Class B
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55035、BS EN/EN61000-6-1、BS EN/EN61204-3（輕工業標準）、EAC TP TC 020
六、其他關鍵信息
DC OK 信號值（最大）：3.75~6V/50mA（5V 型）；9~13.5V/40mA（12V 型）；11.5~16.5V/40mA（15V 型）；18~27V/20mA（24V 型）
MTBF：Telcordia SR-332（Bellcore）標準下最小 2780.8K hrs；MIL-HDBK-217F（25℃）標準下最小 236.9K hrs
特殊說明：海拔超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃
4. 關鍵問題及答案
問題 1：MDR-20 系列電源的輸出電壓規格有哪些，對應的額定電流和功率分別是多少？
答案：該系列包含 4 種輸出電壓規格，具體參數如下：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 |
|---|---|---|---|
| MDR-20-5 | 5V | 3A | 15W |
| MDR-20-12 | 12V | 1.67A | 20W |
| MDR-20-15 | 15V | 1.34A | 20W |
| MDR-20-24 | 24V | 1A | 24W |
問題 2：MDR-20 系列電源具備哪些保護功能，各自的觸發條件和恢復方式是什么？
答案：具備過負載、過電壓、短路三類保護功能，詳情如下：
過負載保護：觸發條件為輸出功率達到額定功率的 105%~160%，保護模式為恒電流限制，負載異常移除后自動恢復；
過電壓保護：觸發閾值因型號而異（5V 型 5.75~6.75V、12V 型 13.8~16.2V 等），保護模式為關閉輸出電壓，需重啟后恢復；
短路保護：文檔明確提及該保護種類，未標注具體閾值，遵循產品內置保護機制。
問題 3：MDR-20 系列電源的工作環境要求、安裝方式及核心安規標準是什么？
答案：
工作環境：溫度范圍 - 20~+70℃（需參考減額曲線），濕度 20~90% RH（無冷凝），海拔超過 2000 米時環境溫度需按 3.5℃/1000 米遞減；
安裝方式：適配 TS-35/7.5 或 TS-35/15 標準導軌；
核心安規標準：符合 UL508、EN62368-1、IEC60950-1、AS/NZS 62368.1 等多項國際認證，電磁兼容符合 EN55032、EN61000 系列標準。
