MDR-10 系列是10W 單組輸出導軌型工業電源，支持85~264VAC 或 120~370VDC 國際通用全范圍輸入，提供 5V/2A、12V/0.84A、15V/0.67A、24V/0.42A 四種輸出規格，具備短路 / 過負載 / 過電壓三重保護，內置主動式 DC OK 信號與 LED 指示，空載功率損耗 < 0.75W，工作溫度范圍 - 20~+70℃，通過多項國際安規認證，采用 TS-35/7.5 或 TS-35/15 導軌安裝，享有3 年保固，適用于工業控制等場景。
| 項目 | 關鍵內容 |
|---|---|
| 產品名稱 | MDR-10 系列 10W 單組輸出導軌型工業電源 |
| 核心定位 | 工業場景通用型導軌電源 |
| 安裝方式 | 支持 TS-35/7.5 或 TS-35/15 導軌安裝 |
| 質保期限 | 3 年保固 |
| 核心特性 | 國際通用全范圍交流輸入；短路 / 過負載 / 過電壓保護；自然風冷；內置主動式 DC OK 信號；LED 電源指示；空載功率損耗 <0.75W；100% 滿載老化測試 |

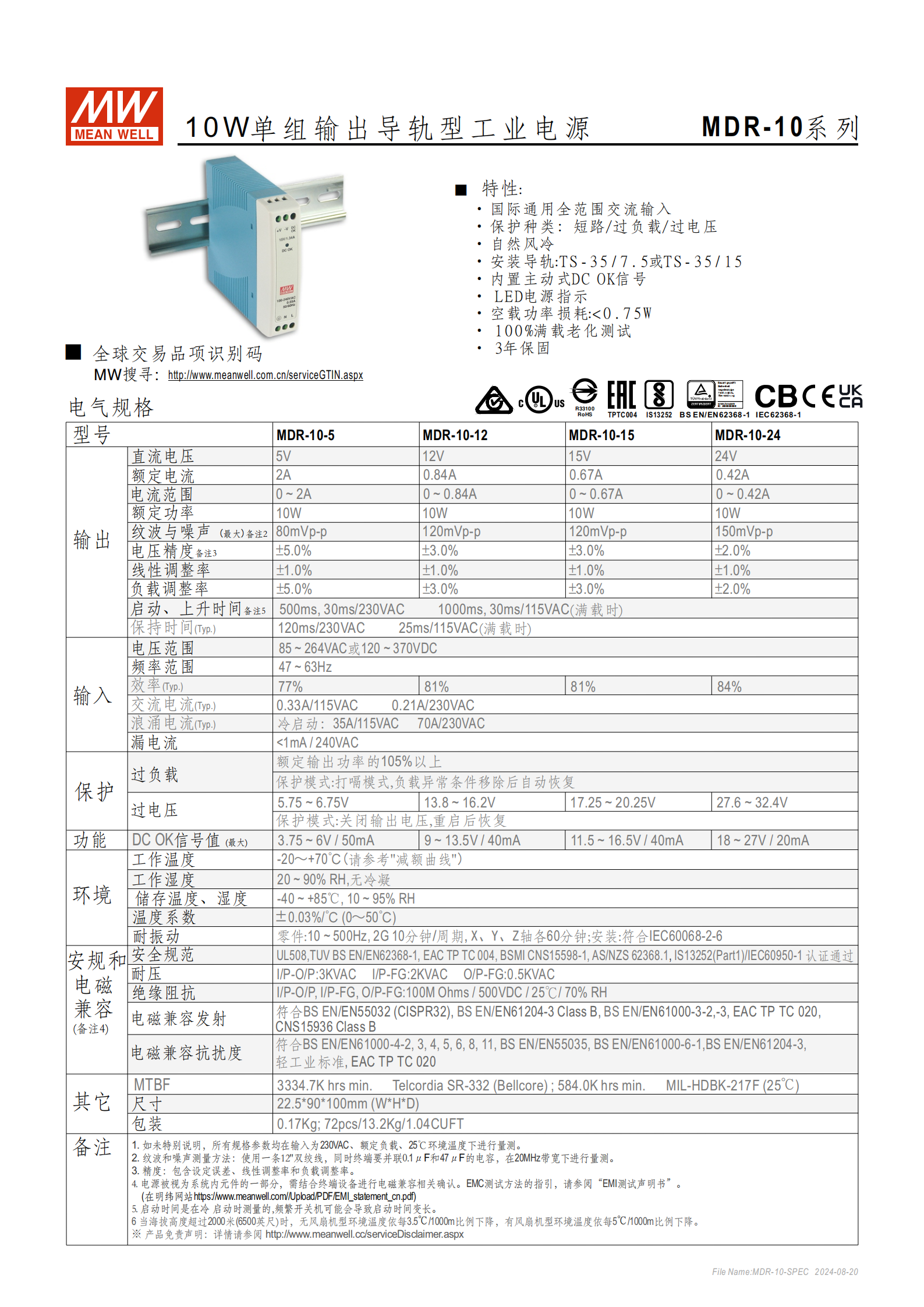

二、電氣規格詳情
（1）輸入?yún)?shù)
電壓范圍：85~264VAC 或 120~370VDC（Typ.）
頻率范圍：47~63Hz
交流電流（Typ.）：0.33A/115VAC、0.21A/230VAC
浪涌電流（Typ.）：冷啟動 35A/115VAC、70A/230VAC
漏電流：<1mA / 240VAC
（2）輸出參數（4 種型號對比）
| 型號 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|
| MDR-10-5 | 5V | 2A | 0~2A | 10W | 80mVp-p | ±5.0% |
| MDR-10-12 | 12V | 0.84A | 0~0.84A | 10W | 120mVp-p | ±3.0% |
| MDR-10-15 | 15V | 0.67A | 0~0.67A | 10W | 120mVp-p | ±3.0% |
| MDR-10-24 | 24V | 0.42A | 0~0.42A | 10W | 150mVp-p | ±2.0% |
（3）其他關鍵電氣參數
線性調整率：所有型號均為 ±1.0%
負載調整率：與電壓精度一致（±2.0%~±5.0%）
啟動、上升時間：500ms（30ms/230VAC）、1000ms（30ms/115VAC，滿載時）
保持時間：120ms/230VAC、25ms/115VAC（滿載時）
效率（Typ.）：MDR-10-5 為 77%，MDR-10-12/15 為 81%，MDR-10-24 為 84%
DC OK 信號值（最大）：5V 型號 3.75~6V/50mA；12V 型號 9~13.5V/40mA；15V 型號 11.5~16.5V/40mA；24V 型號 18~27V/20mA
三、保護功能
| 保護類型 | 保護模式 | 具體參數（過電壓保護閾值） |
|---|---|---|
| 過負載保護 | 打嗝模式，負載異常移除后自動恢復 | 觸發條件：額定輸出功率的 105% 以上 |
| 過電壓保護 | 關閉輸出電壓，重啟后恢復 | 5V 型號 5.75~6.75V；12V 型號 13.8~16.2V；15V 型號 17.25~20.25V；24V 型號 27.6~32.4V |
| 短路保護 | 含于三重保護體系，保障電源安全 | - |

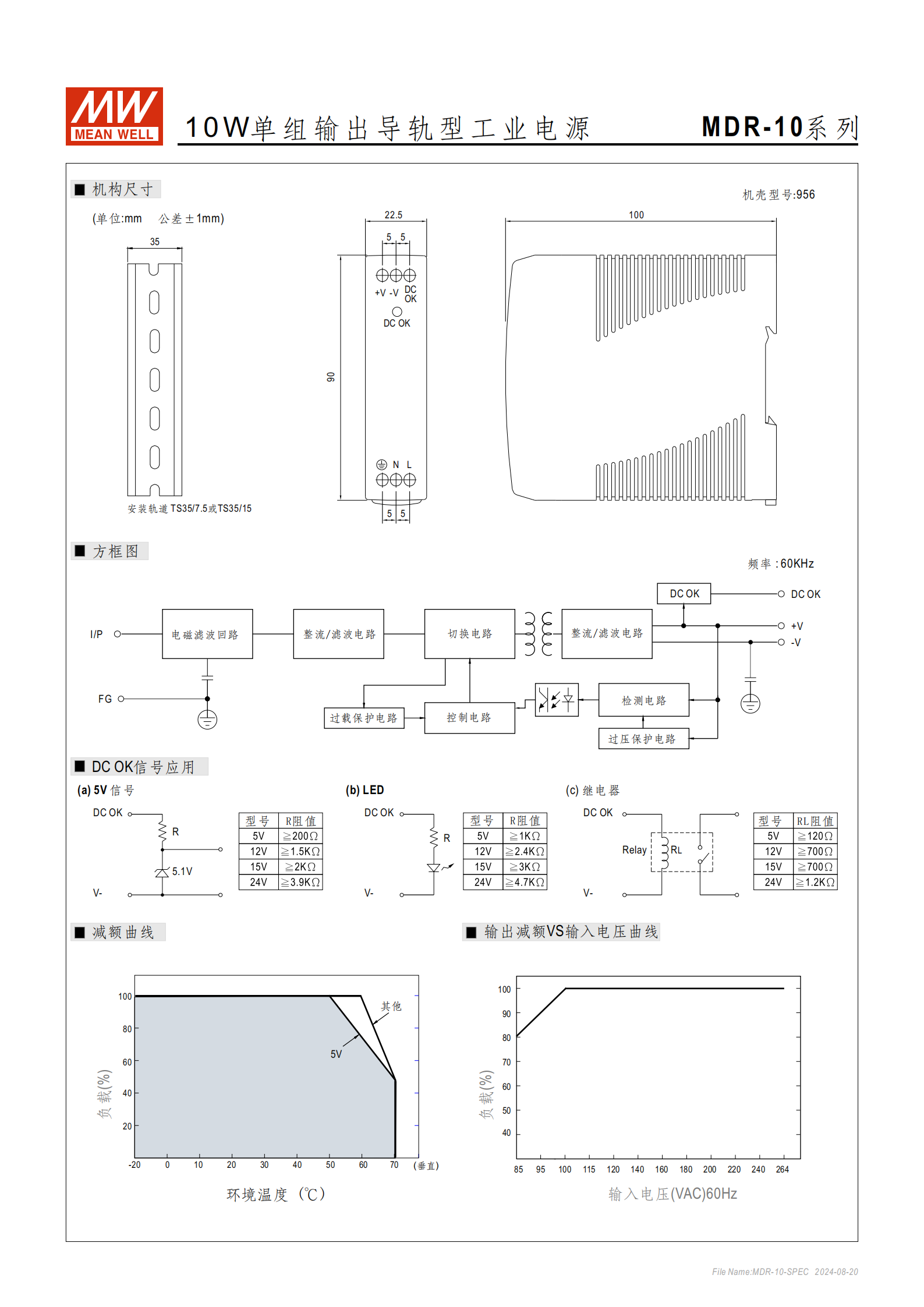

四、環境與物理特性
工作溫度：-20~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度、濕度：-40~+85℃，10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：零件 10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘；安裝符合 IEC60068-2-6
尺寸：22.590100mm（WHD）
包裝：?jiǎn)闻_(tái) 0.17Kg；72pcs/13.2Kg/1.04CUFT
五、安規與電磁兼容
安全規范：通過 UL508、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS15598-1、AS/NZS 62368.1、IS13252 (Part1)/IEC60950-1 認證
耐壓：I/P-O/P:3KVAC；I/P-FG:2KVAC；O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH
電磁兼容發射：符合 EN55032（CISPR32）、EN61204-3 Class B、EN61000-3-2/-3、EAC TP TC 020、CNS15936 Class B
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55035、BS EN/EN61000-6-1、BS EN/EN61204-3（輕工業標準）、EAC TP TC 020
六、可靠性
MTBF：最小 3334.7K hrs（Telcordia SR-332 標準）；最小 584.0K hrs（MIL-HDBK-217F 標準，25℃）
4. 關鍵問題
問題 1：MDR-10 系列電源有哪些輸出規格可選？不同規格的核心差異是什么？
答案：該系列提供 4 種輸出規格，具體為 MDR-10-5（5V/2A）、MDR-10-12（12V/0.84A）、MDR-10-15（15V/0.67A）、MDR-10-24（24V/0.42A），所有型號額定功率均為 10W。核心差異體現在三方面：一是電壓精度（24V 型號最高 ±2.0%，5V 型號為 ±5.0%）；二是紋波與噪聲（24V 型號最大 150mVp-p，5V 型號最小 80mVp-p）；三是 DC OK 信號參數（電壓范圍和輸出電流隨型號不同有所差異，如 5V 型號為 3.75~6V/50mA，24V 型號為 18~27V/20mA）。
問題 2：MDR-10 系列電源的保護功能如何設計？過負載和過電壓保護的觸發條件與恢復方式有何不同？
答案：電源具備短路、過負載、過電壓三重保護功能。過負載保護的觸發條件是負載達到額定輸出功率的 105% 以上，保護模式為打嗝模式，當負載異常條件移除后可自動恢復；過電壓保護的觸發閾值隨型號不同（如 24V 型號為 27.6~32.4V），保護模式為直接關閉輸出電壓，需重啟電源才能恢復；短路保護則通過內置電路快速響應，保障電源和后端設備安全。
問題 3：MDR-10 系列電源的適用環境與安裝要求是什么？在高海拔場景使用時需注意什么？
答案：適用環境要求：工作溫度 - 20~+70℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝），儲存溫度 - 40~+85℃、濕度 10~95% RH；安裝方式為 TS-35/7.5 或 TS-35/15 標準導軌安裝。高海拔使用注意事項：當海拔超過 2000 米（6500 英尺）時，無風扇機型的環境溫度需按每 1000 米下降 3.5℃的比例調整，有風扇機型則按每 1000 米下降 5℃的比例調整，避免因散熱效率下降影響電源性能。
