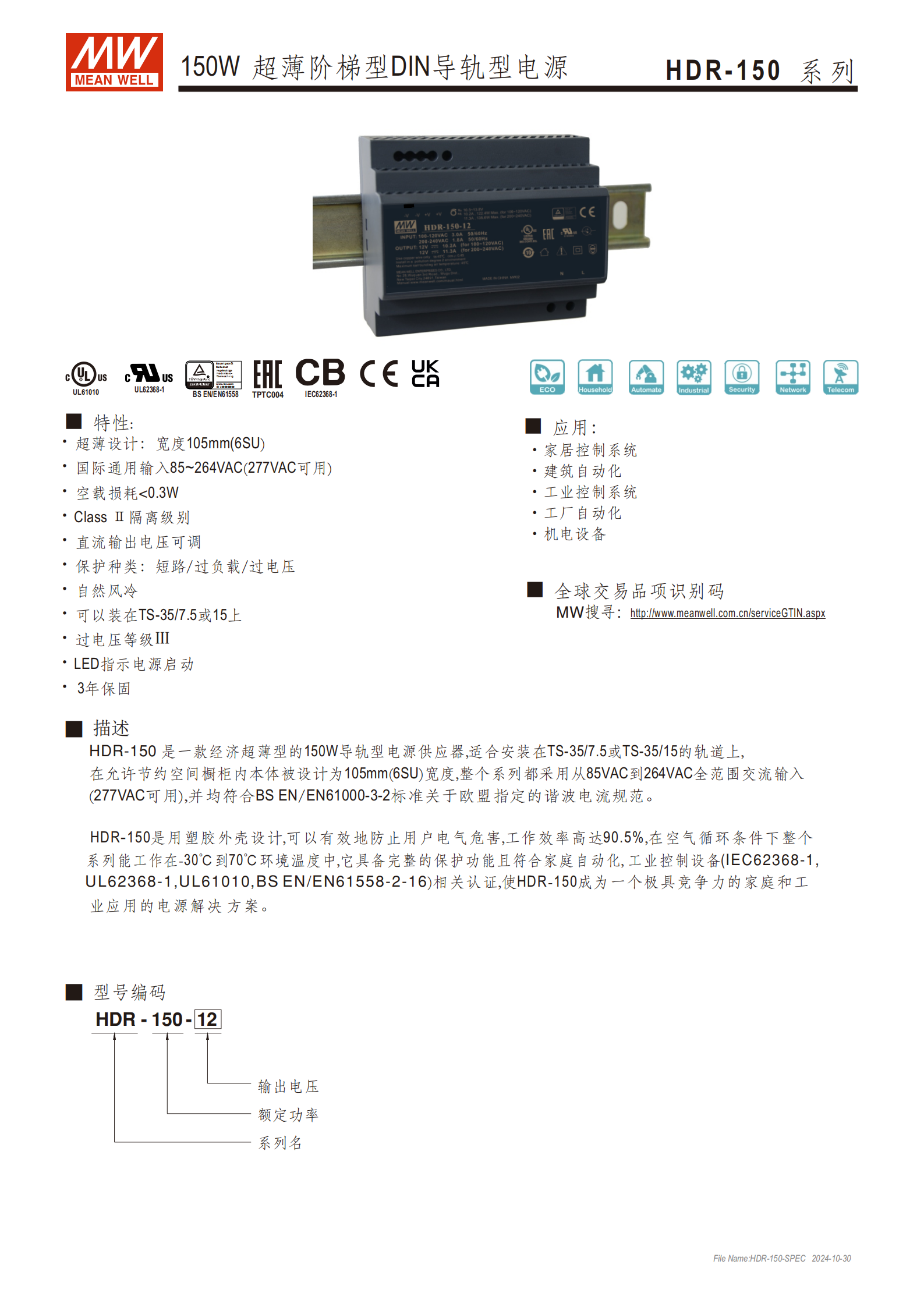

HDR-150 系列是一款150W 超薄階梯型 DIN 導軌型電源，寬度僅105mm（6SU） ，支持85~264VAC（277VAC 可用） 全范圍交流輸入及120~370VDC（390VDC 可用） 直流輸入，具備Class Ⅱ 隔離級別、過電壓等級 Ⅲ 認證，擁有短路 / 過負載 / 過電壓等完整保護功能，工作效率高達90.5% ，可在 **-30℃~70℃** 環境溫度下自然風冷運行，適配 TS-35/7.5 或 15 導軌安裝，適用于家居控制、建筑自動化等多場景，提供3 年保固，核心輸出型號涵蓋 12V、15V、24V、48V，電壓精度 ±1.0%~±2.0%，紋波噪聲最大 200mVp-p。
產品名稱：HDR-150 系列 150W 超薄階梯型 DIN 導軌型電源
核心定位：經濟超薄型電源供應器，適用于家庭及工業多場景供電
關鍵特性：
超薄設計：寬度僅105mm（6SU） ，節省櫥柜空間
輸入兼容性：國際通用85~264VAC（277VAC 可用） 交流輸入、120~370VDC（390VDC 可用） 直流輸入
安全等級：Class Ⅱ 隔離級別、過電壓等級 Ⅲ
可靠性：工作效率高達90.5% ，3 年保固，MTBF 最小3046.3K hrs（Telcordia SR-332 標準）
指示功能：LED 指示電源啟動狀態
二、核心電氣規格
（1）輸入?yún)?shù)

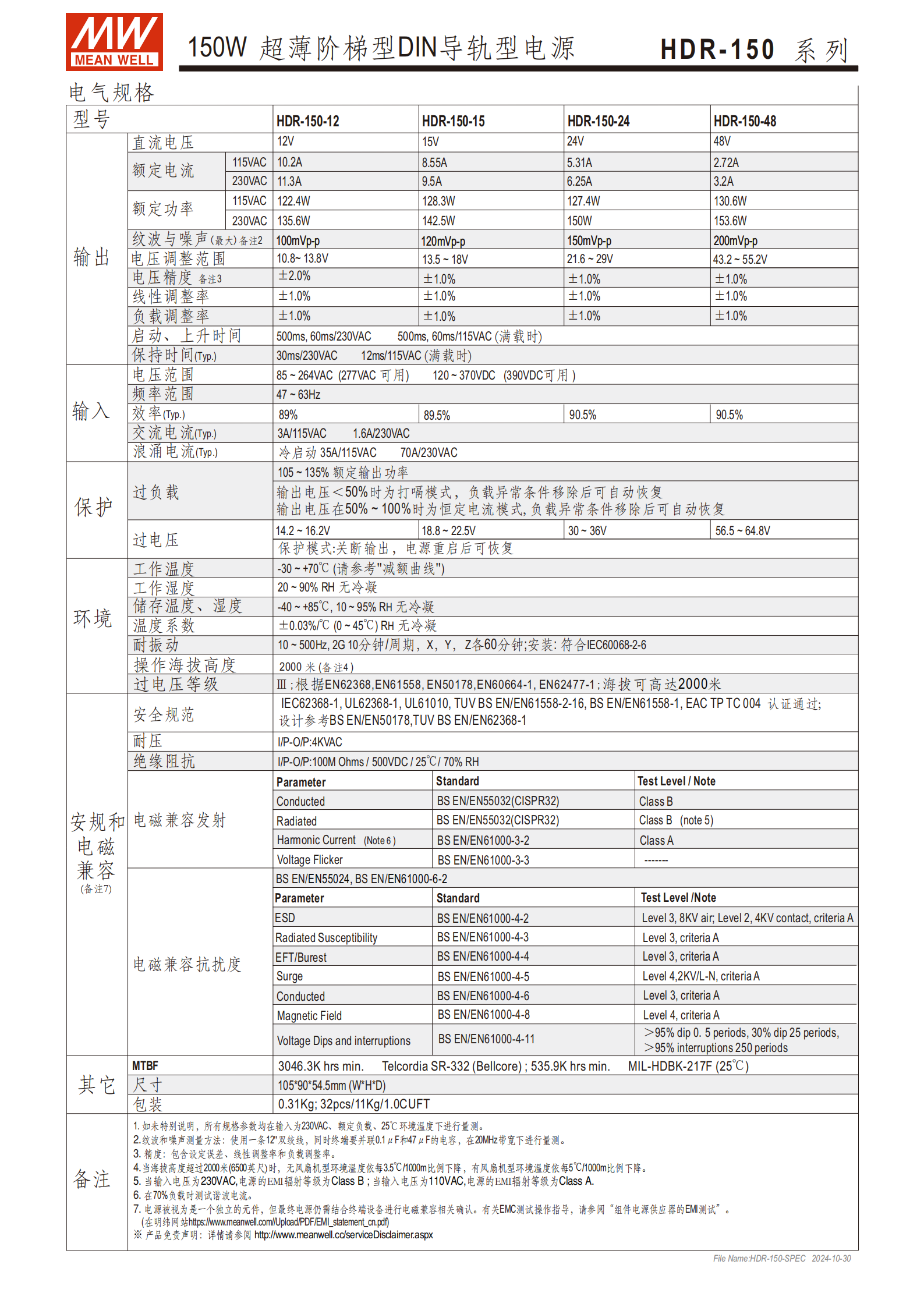

| 參數類型 | 具體規格 |
|---|---|
| 電壓范圍 | 交流：85~264VAC（277VAC 可用）；直流：120~370VDC（390VDC 可用） |
| 頻率范圍 | 47~63Hz |
| 交流電流（Typ.） | 3A/115VAC、1.6A/230VAC |
| 浪涌電流（Typ.） | 35A/115VAC、70A/230VAC（冷啟動，額定輸出功率下） |
（2）輸出參數（核心型號）
| 型號 | 直流電壓 | 額定電流（115VAC/230VAC） | 電壓調整范圍 | 電壓精度 | 紋波噪聲（最大） |
|---|---|---|---|---|---|
| HDR-150-12 | 12V | 10.2A / 11.3A | 10.8~13.8V | ±2.0% | 100mVp-p |
| HDR-150-15 | 15V | 8.55A / 9.5A | 13.5~18V | ±1.0% | 100mVp-p |
| HDR-150-24 | 24V | 5.31A / 6.25A | 21.6~29V | ±1.0% | 150mVp-p |
| HDR-150-48 | 48V | - / 3.2A | 43.2~55.2V | ±1.0% | 200mVp-p |
（3）其他電氣性能
線性調整率：±1.0%（全型號）
負載調整率：±1.0%（全型號）
額定功率（230VAC）：135.6W（12V）~153.6W（48V）
效率（Typ.）：89%（12V）~90.5%（15V/24V）
三、保護功能
過負載保護：
輸出電壓＜50% 時：打嗝模式，負載異常移除后自動恢復
輸出電壓 50%~100% 時：恒定電流模式，負載異常移除后自動恢復
過電壓保護：關斷輸出，需重啟電源恢復，保護電壓范圍為 14.2~64.8V（依型號不同）
其他防護：符合相關安規標準的電氣隔離與絕緣保護（I/P-O/P 耐壓 4KVAC）
四、環境與物理參數

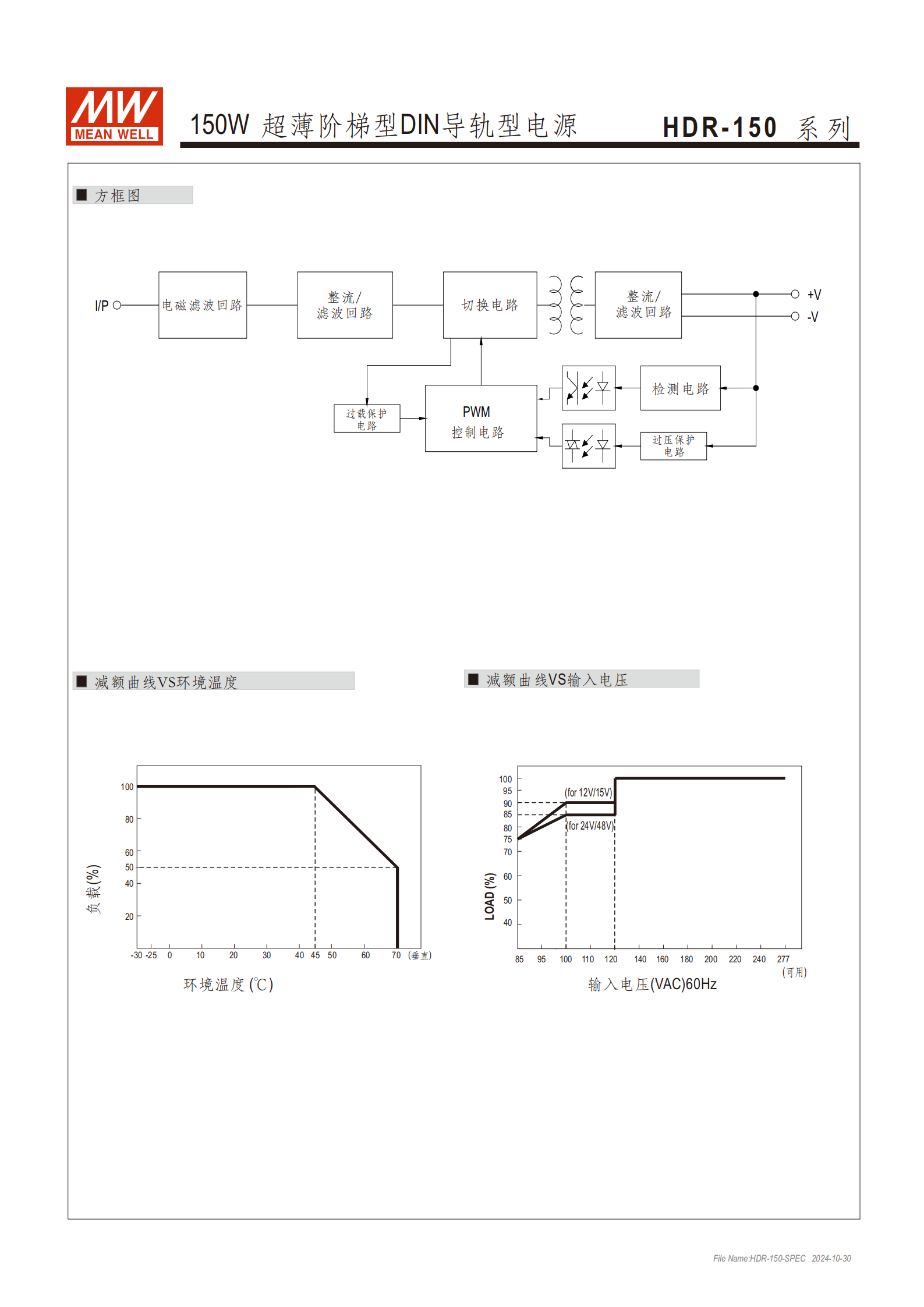

（1）環境適應性
| 環境指標 | 規格要求 |
|---|---|
| 工作溫度 | -30~70℃（需參考減額曲線） |
| 工作濕度 | 20~90% RH，無冷凝 |
| 儲存溫度 | -40~85℃ |
| 儲存濕度 | 10~95% RH，無冷凝 |
| 溫度系數 | ±0.03%/℃（0~45℃） |
| 耐振動 | 10~500Hz，2G，X/Y/Z 軸各 60 分鐘（符合 IEC60068-2-6） |
| 操作海拔 | 2000 米（超海拔需降額） |
（2）物理與包裝

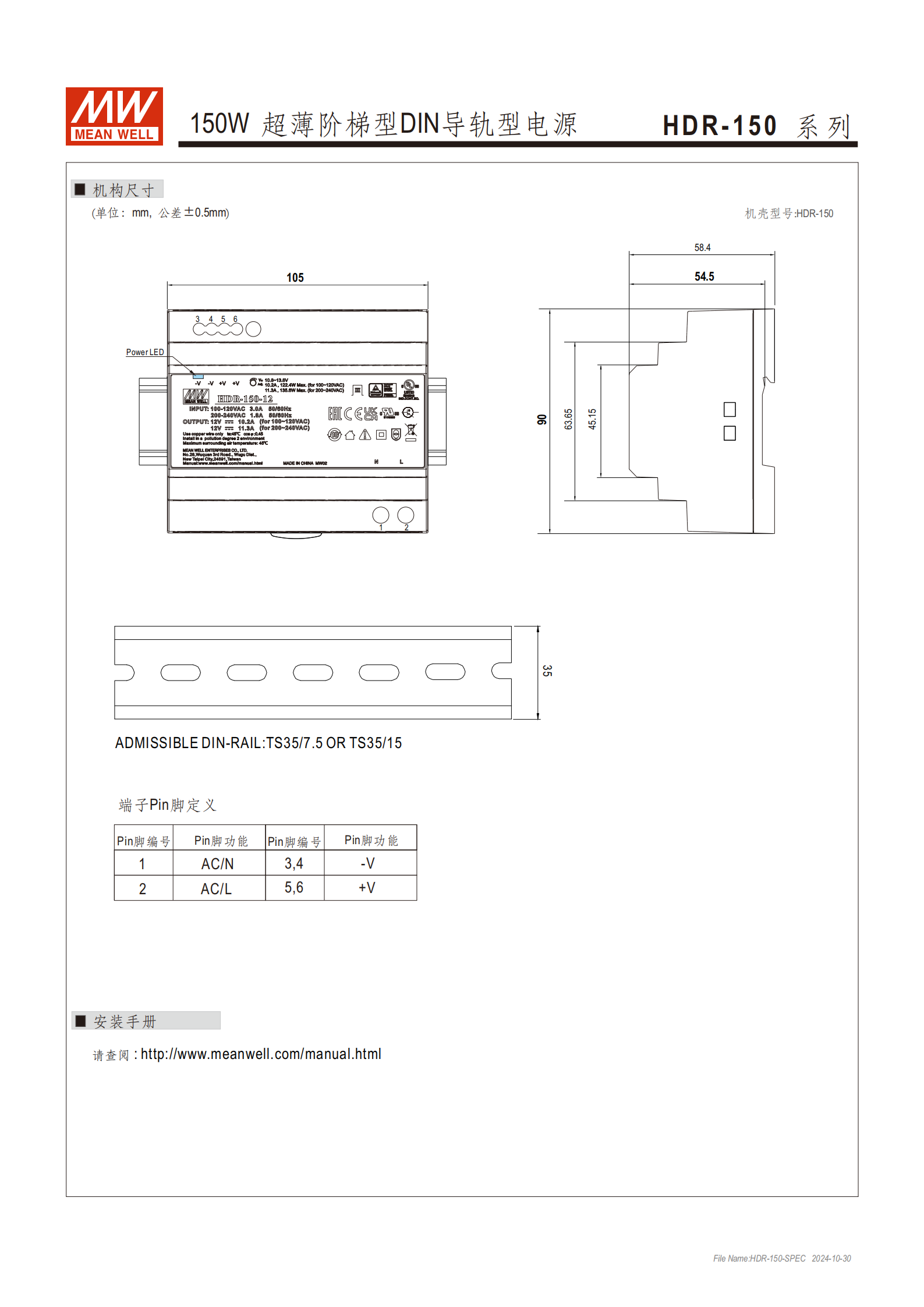

尺寸：1059054.5mm（WHD）（公差 ±0.5mm）
單機重量：0.31Kg
包裝規格：32pcs / 箱，每箱 11Kg，體積 1.0CUFT
端子定義：1 腳（AC/N）、2 腳（AC/L）、3/4 腳（-V）、5/6 腳（+V）
五、安規與電磁兼容（EMC）
安全規范：設計參考 EN50178、IEC62368-1、UL62368-1、UL61010、TUV BS EN/EN61558 等標準，已通過相關認證
EMC 發射：
傳導發射：符合 BS EN/EN55032（CISPR32）Class B
輻射發射：230VAC 時 Class B，110VAC 時 Class A（符合 BS EN/EN55032）
諧波電流：符合 BS EN/EN61000-3-2 Class A（70% 負載測試）
EMC 抗擾度：
ESD：Level 3（8KV 空氣 / 4KV 接觸），符合 EN61000-4-2
輻射抗擾度：Level 3，符合 EN61000-4-3
浪涌：Level 4（2KV L-N），符合 EN61000-4-5
其他：EFT / 脈沖、傳導抗擾度等均達 Level 3~4，符合對應標準
六、應用場景
家居控制系統
建筑自動化系統
工業控制系統
工廠自動化設備
各類機電設備
4. 關鍵問題
問題 1：HDR-150 系列電源的核心適配場景與安裝、環境適配能力如何？
答案：適配場景包括家居控制系統、建筑自動化、工業控制系統、工廠自動化及機電設備；安裝上兼容 TS-35/7.5 或 TS-35/15 標準導軌，機身寬度僅 105mm（6SU），節省安裝空間；環境適應性強，工作溫度范圍為 - 30~70℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝），操作海拔最高 2000 米，耐振動性能符合 IEC60068-2-6 標準，可應對工業及家居多種復雜環境。
問題 2：HDR-150 系列電源的輸入輸出關鍵參數有哪些，核心保護功能是什么？
答案：輸入?yún)?shù)：交流 85~264VAC（277VAC 可用）、直流 120~370VDC（390VDC 可用），頻率 47~63Hz，浪涌電流 35A/115VAC、70A/230VAC；輸出參數：涵蓋 12V、15V、24V、48V 四種型號，額定電流 3.2A~11.3A（230VAC 下），電壓調整范圍 10.8~55.2V，電壓精度 ±1.0%~±2.0%，紋波噪聲最大 200mVp-p；核心保護功能包括過負載保護（打嗝 / 恒定電流模式，自動恢復）和過電壓保護（關斷輸出，重啟恢復），同時具備 Class Ⅱ 隔離級別和過電壓等級 Ⅲ 的安全防護。
問題 3：HDR-150 系列電源的可靠性、安規認證及售后保障如何？
答案：可靠性方面，產品工作效率最高達 90.5%，MTBF 最小為 3046.3K hrs（Telcordia SR-332 標準）、535.9K hrs（MIL-HDBK-217F 標準，25℃），具備長期穩定運行能力；安規認證方面，符合 EN50178、IEC62368-1、UL62368-1、TUV BS EN/EN61558 等多項國際標準，EMC 發射與抗擾度均滿足對應等級要求；售后保障為 3 年保固，同時提供詳細的安裝手冊及 EMC 測試指導文檔支持。
