HDR-100 系列是功率范圍 85~100W 的超薄階梯型 DIN 導軌型電源，寬度僅 70mm（4SU），支持 85~264VAC（277VAC 可用）國際通用輸入，具備 ClassⅡ 隔離級別、短路 / 過負載 / 過電壓保護功能，工作溫度范圍 - 30~+70°C，自然風冷設計，可安裝在 TS-35/7.5 或 15 導軌上，通過 UL62368-1 等多項國際認證，適用于家居控制、工業自動化等場景，提供 3 年保固，空載損耗＜0.3W，效率最高達 90%，輸出電壓可根據型號（含標準品與 N 型 LPS 版本）實現不同范圍調節。
一、產品概述
產品名稱：HDR-100 系列 85~100W 超薄階梯型 DIN 導軌型電源
核心定位：經濟超薄型工業級電源，符合德國工業標準，兼顧家庭與工業應用

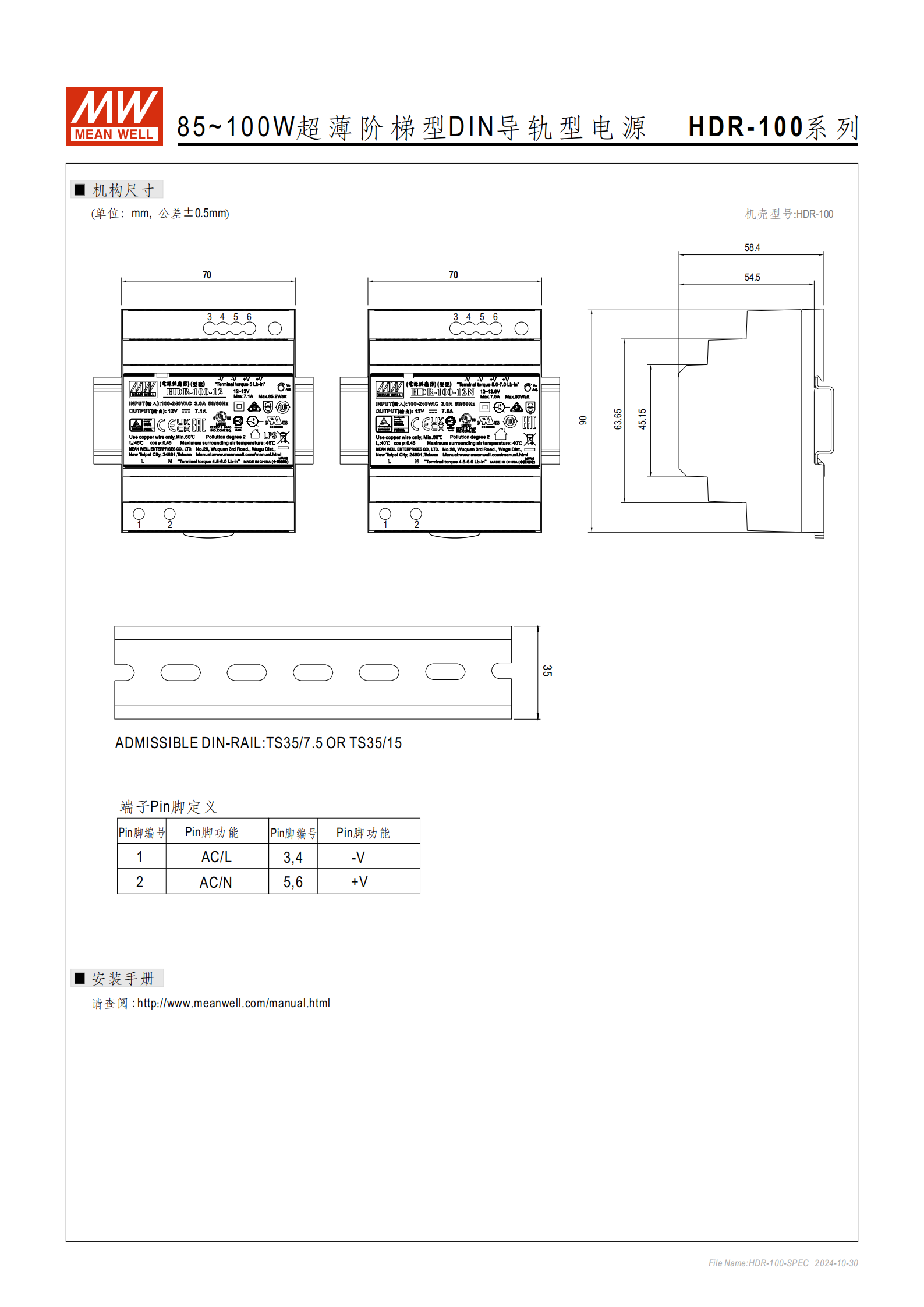

安裝方式：適配 TS-35/7.5 或 TS-35/15 導軌，節約櫥柜空間
外殼設計：塑膠外殼，有效防止電氣危害
保固期限：3 年
二、核心特性
設計與輸入
超薄設計：寬度僅 70mm（4SU），節省安裝空間
輸入電壓：85~264VAC 全范圍交流輸入，277VAC 可用，國際通用
冷卻方式：自然風冷，無需額外散熱設備
空載損耗：＜0.3W，節能高效
工作效率：最高達 90%
安全與認證
隔離級別：ClassⅡ 隔離
電源類型：空白型通告 LPS（限功率電源，僅部分型號）
認證標準：通過 UL62368-1、UL508、EAC TP TC 004、BSMI CNS15598-1、TUV BS EN/EN61558-2-16、IEC62368-1 等多項國際認證
耐壓規格：I/P-O/P 4KVAC；絕緣阻抗：I/P-O/P 100M Ohms / 500VDC / 25°C/70% RH
保護功能
過負載保護：輸出電壓＜50% 時打嗝模式，50%~100% 時恒定電流模式，異常移除后自動恢復
過電壓保護：關斷輸出，電源重啟后可恢復（保護電壓范圍因型號而異）
其他保護：短路保護

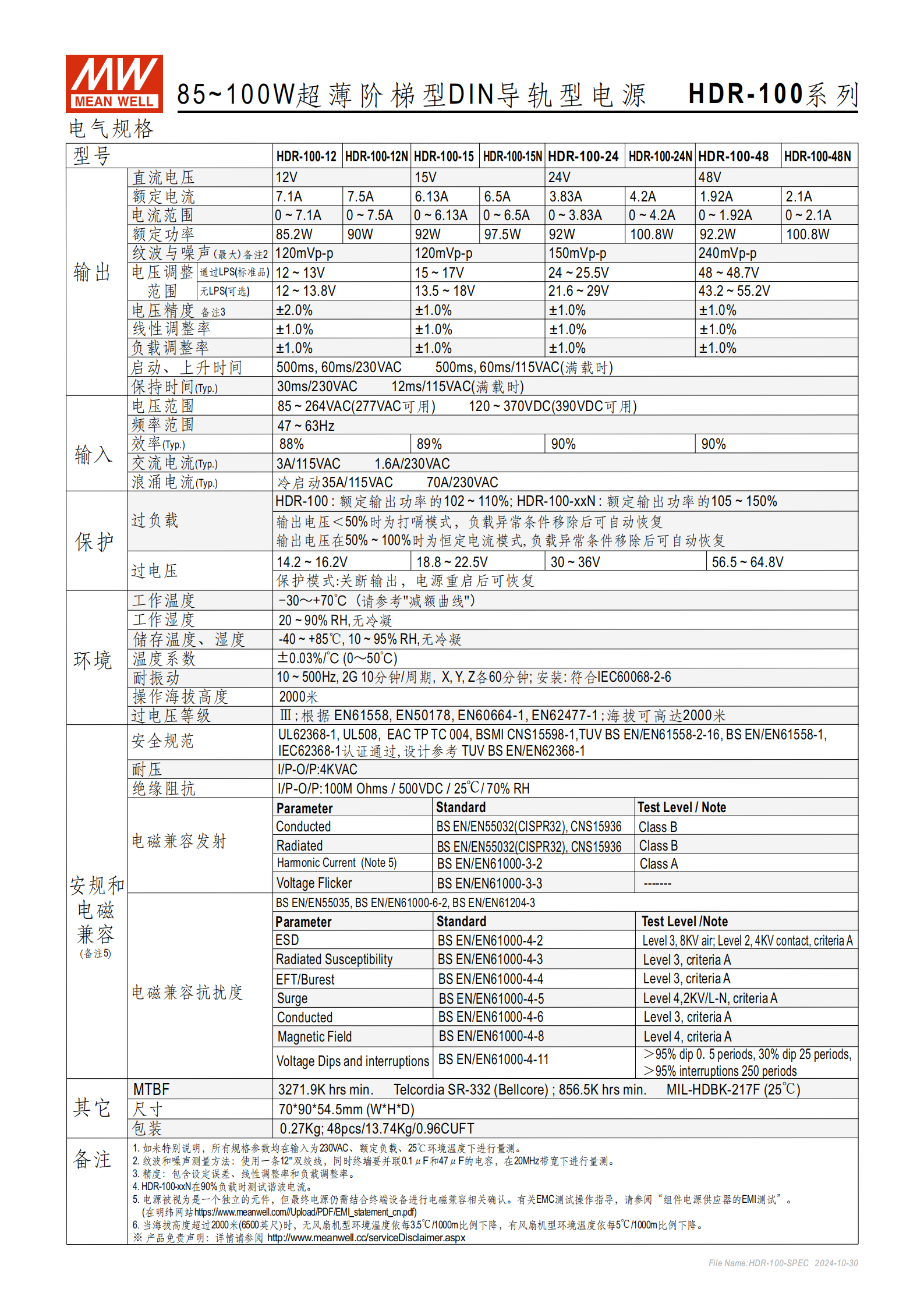

三、關鍵電氣規格（核心型號參數表）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓調整范圍（標準品 / LPS） | 電壓調整范圍（無 LPS） | 紋波噪聲（最大） |
|---|---|---|---|---|---|---|
| HDR-100-12 | 12V | 7.1A | 85.2W | 12~13V | 12~13.8V | 120mVp-p |
| HDR-100-12N | 12V | 7.5A | 90W | 12~13V | - | 120mVp-p |
| HDR-100-15 | 15V | 6.13A | 92W | 15~17V | 13.5~18V | 150mVp-p |
| HDR-100-15N | 15V | 6.5A | 97.5W | 15~17V | - | 150mVp-p |
| HDR-100-24 | 24V | 3.83A | 92W | 24~25.5V | 21.6~29V | 240mVp-p |
| HDR-100-24N | 24V | 4.2A | 100.8W | 24~25.5V | - | 240mVp-p |
| HDR-100-48 | 48V | 1.92A | 92.2W | 48~48.7V | 43.2~55.2V | 240mVp-p |
| HDR-100-48N | 48V | 2.1A | 100.8W | 48~48.7V | - | 240mVp-p |
補充說明：
電流范圍：0~ 額定電流（與上表額定電流一致）
電壓精度：線性調整率 ±1.0%~±2.0%，負載調整率 ±1.0%
啟動特性：啟動時間 500ms，上升時間 60ms（230VAC）/12ms（115VAC），保持時間 30ms（230VAC）/12ms（115VAC）
浪涌電流：冷啟動 35A/115VAC、70A/230VAC
四、環境與可靠性參數
| 項目 | 具體規格 |
|---|---|
| 工作溫度 | -30~+70°C（需參考減額曲線） |
| 工作濕度 | 20~90% RH，無冷凝 |
| 儲存溫度 | -40~+85°C |
| 儲存濕度 | 10~95% RH，無冷凝 |
| 溫度系數 | ±0.03%/°C（0~50°C） |
| 耐振動 | 10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘（符合 IEC60068-2-6） |
| 操作海拔 | 2000 米（超海拔時，無風扇機型每 1000 米降 3.5°C，有風扇機型每 1000 米降 5°C） |
| MTBF | 最小 856.5K hrs（MIL-HDBK-217F，25°C）；最小 3271.9K hrs（Telcordia SR-332） |
五、電磁兼容（EMC）特性
發射標準
傳導發射：BS EN/EN55032（CISPR32）、CNS15936，Class B
輻射發射：BS EN/EN55032（CISPR32）、CNS15936，Class B
諧波電流：BS EN/EN61000-3-2，Class A 100
電壓閃爍：BS EN/EN61000-3-3
抗擾度標準
ESD：BS EN/EN61000-4-2，Level 3（空氣 8KV）、Level 2（接觸 4KV），標準 A
輻射抗擾度：BS EN/EN61000-4-3，Level 3，標準 A
EFT/Burst：BS EN/EN61000-4-4，Level 3，標準 A
浪涌：BS EN/EN61000-4-5/4-6，Level 4（2KV L-N），標準 A
傳導抗擾度：Level 3，標準 A
磁場：BS EN/EN61000-4-8，Level 4，標準 A
電壓暫降與中斷：BS EN/EN61000-4-11（＞95% 暫降 0.5 周期、30% 暫降 25 周期、＞95% 中斷 250 周期）
六、應用場景
家居控制系統
建筑自動化
工業控制系統
工廠自動化
機電設備
4. 關鍵問題及答案
問題 1：HDR-100 系列電源的標準品與 N 型（LPS 版本）在核心參數上有哪些關鍵區別？
答案：核心區別集中在 3 點：① 額定功率：標準品最大 100.8W（如 HDR-100-24N/48N），N 型 LPS 版本最大 92W（如 HDR-100-15/24）；② 電壓可調范圍：N 型 LPS 版本范圍更窄（如 12V 型號僅 12~13V），標準品無 LPS 版本范圍更寬（如 12V 型號 12~13.8V）；③ 功能屬性：N 型通過 LPS（限功率電源）認證，標準品無 LPS 認證，適配場景更側重普通工業 / 家居需求，N 型更適合對功率限制有要求的場景。
問題 2：HDR-100 系列電源在極端環境下（如高溫、高海拔）的使用限制及應對措施是什么？

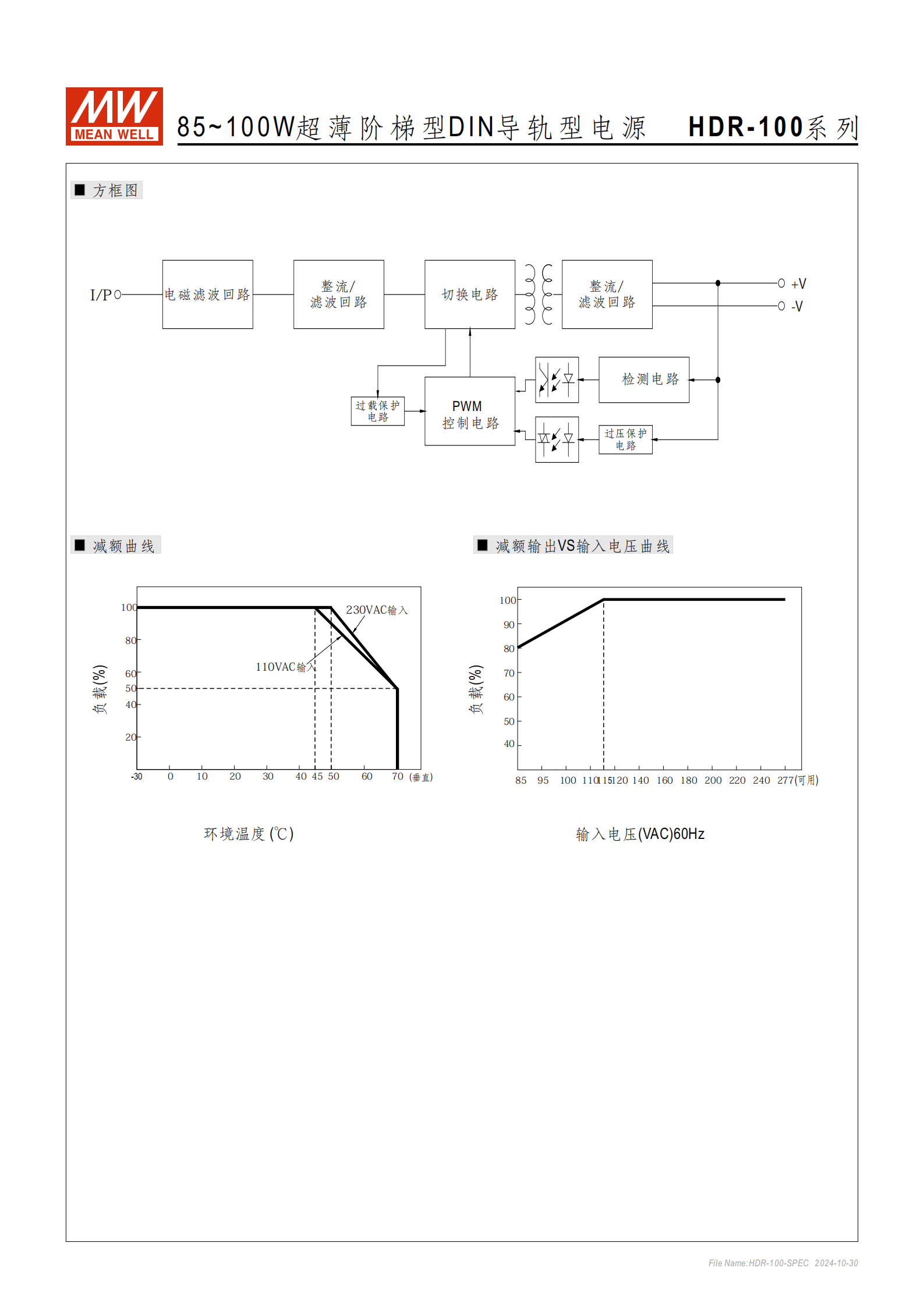

答案：① 高溫環境：工作溫度上限為 70°C，超過該溫度需參考 “減額曲線” 降低負載使用，避免電源過載損壞；② 高海拔環境：默認操作海拔 2000 米，超過后需按規則降額 —— 無風扇機型每升高 1000 米，環境溫度上限降低 3.5°C，有風扇機型每升高 1000 米降低 5°C；③ 濕度限制：工作時需保持 20~90% RH（無冷凝），儲存時 10~95% RH（無冷凝），避免冷凝導致電氣故障。
問題 3：HDR-100 系列電源的保護功能具體表現的是什么，異常情況解除后如何恢復？
答案：具備 3 類核心保護功能：① 過負載保護：當輸出電壓＜50% 額定值時，電源進入打嗝模式；當輸出電壓在 50%~100% 額定值時，進入恒定電流模式，負載異常解除后可自動恢復正常輸出；② 過電壓保護：當輸出電壓超過設定閾值（如 12V 型號 14.2~16.2V、48V 型號 56.5~64.8V），電源立即關斷輸出，需重啟電源才能恢復正常；③ 短路保護：遭遇輸出短路時自動觸發保護，短路故障排除后可自動恢復工作，無需手動干預。
