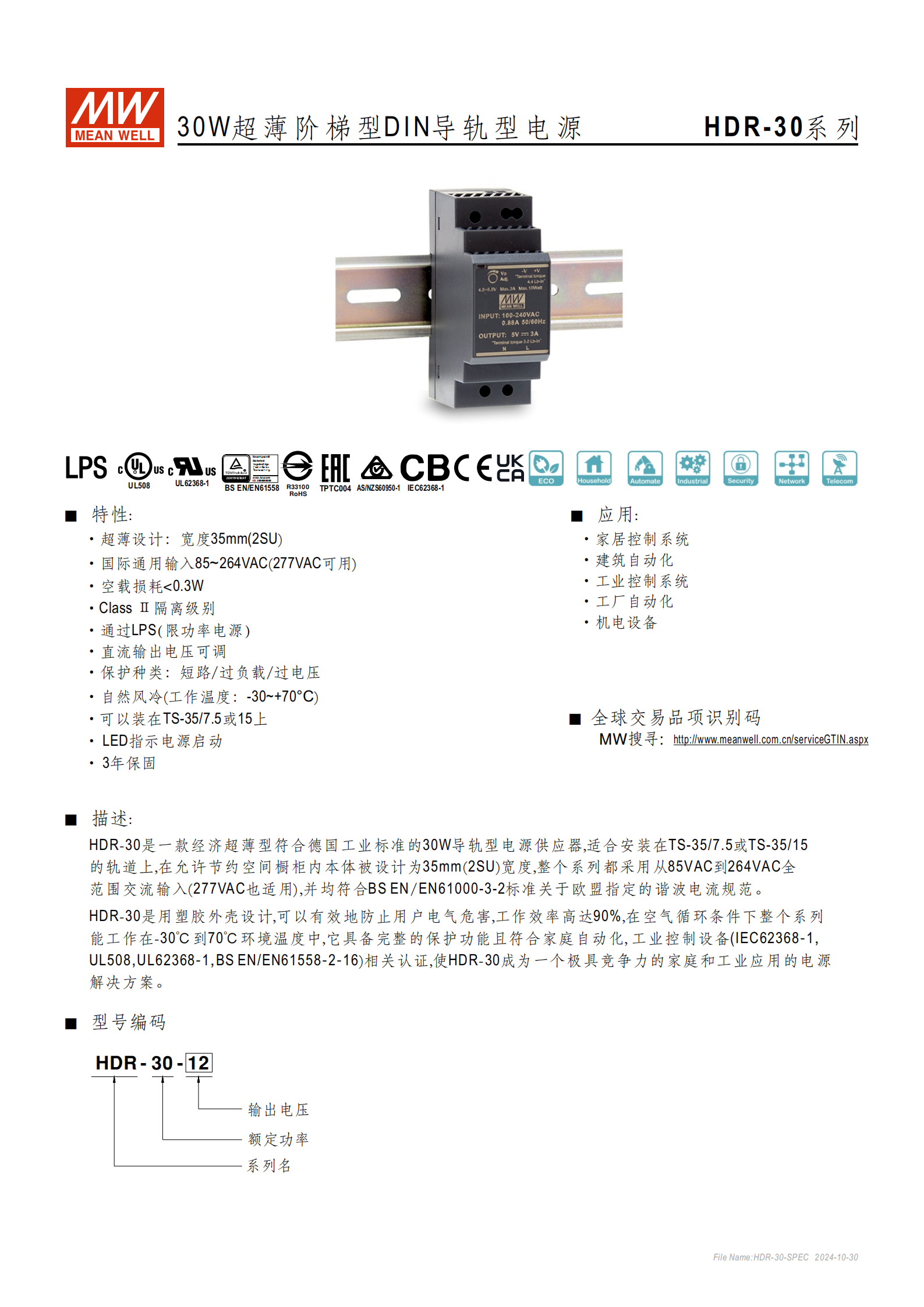

HDR-30 系列是明緯推出的 30W 超薄階梯型 DIN 導軌型電源，寬度僅 35mm（2SU），支持 85~264VAC（277VAC 可用）國際通用輸入，空載損耗＜0.3W，具備 ClassⅡ 隔離級別與 LPS 認證，直流輸出電壓可調節，涵蓋 5V、12V、15V、24V、48V 多種規格，擁有短路 / 過負載 / 過電壓保護功能，工作溫度范圍 - 30~+70℃，自然風冷設計，可安裝在 TS-35/7.5 或 15 導軌上，通過多項國際安規與 EMC 認證，適用于家居控制、工業自動化等場景，提供 3 年保固。
品牌與系列：MEAN WELL（明緯）HDR-30 系列，定位經濟超薄型 DIN 導軌型電源供應器
核心設計：符合德國工業標準，寬度 35mm（2SU），節約櫥柜安裝空間
安裝適配：可安裝在 TS-35/7.5 或 TS-35/15 導軌上
核心優勢：國際通用寬電壓輸入、低空載損耗、完整保護功能、多場景適配
保固服務：3 年保固
二、核心電氣參數
（1）輸入規格
| 類別 | 參數詳情 |
|---|---|
| 交流電壓范圍 | 85~264VAC（277VAC 可用） |
| 直流電壓范圍 | 120~370VDC（390VDC 可用） |
| 頻率范圍 | 47~63Hz |
| 浪涌電流（冷啟動） | 25A/115VAC、45A/230VAC（Typ.） |
| 交流電流（Typ.） | 0.88A/115VAC、0.48A/230VAC |

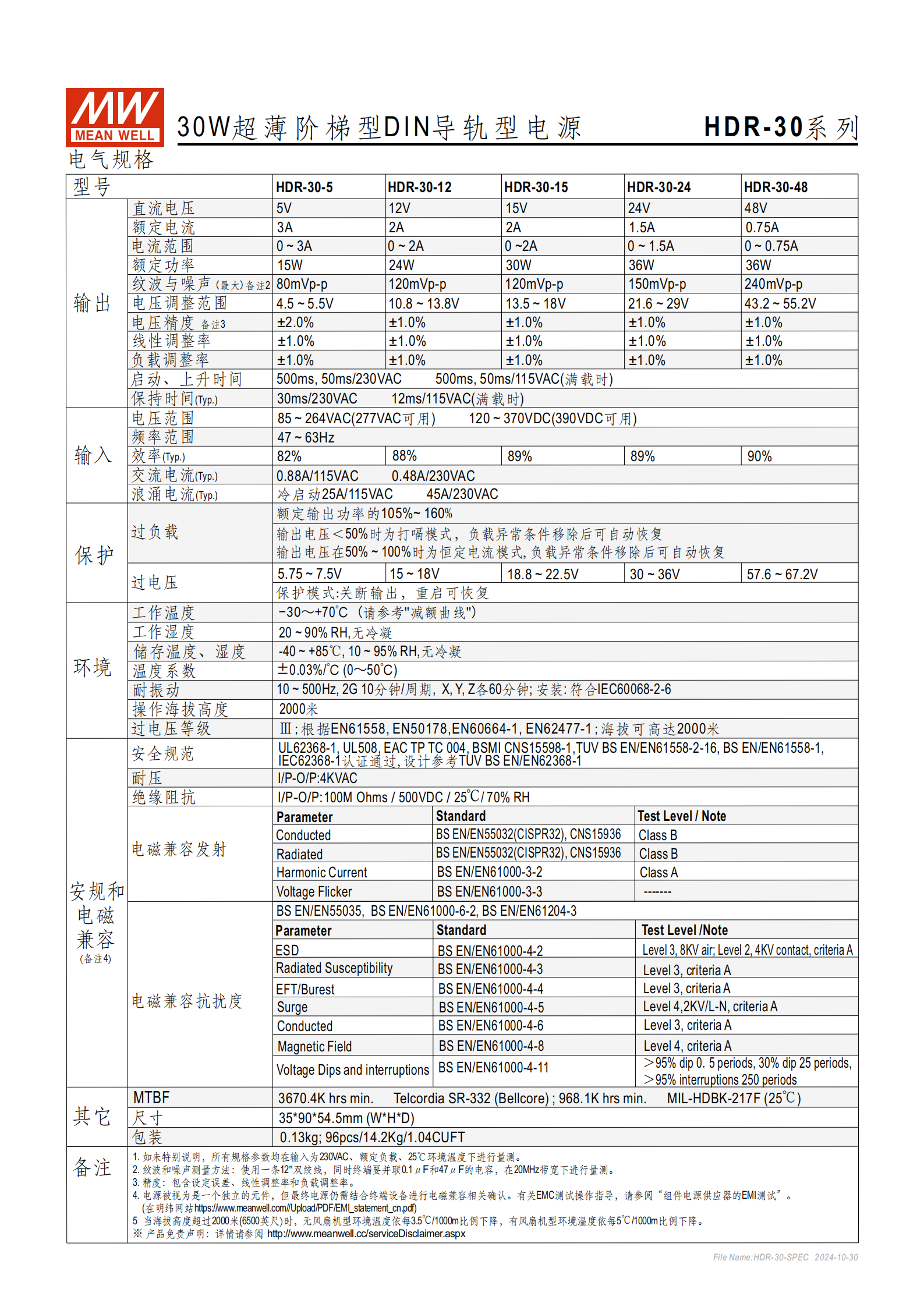

（2）輸出規格（各型號核心參數）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|
| HDR-30-5 | 5V | 3A | 15W | 4.5~5.5V | 80mVp-p | ±2.0% |
| HDR-30-12 | 12V | 2A | 24W | 10.8~13.8V | 120mVp-p | ±1.0% |
| HDR-30-15 | 15V | 2A | 30W | 13.5~18V | 120mVp-p | ±1.0% |
| HDR-30-24 | 24V | 1.5A | 36W | 21.6~29V | 150mVp-p | ±1.0% |
| HDR-30-48 | 48V | 0.75A | 36W | 43.2~55.2V | 240mVp-p | ±1.0% |
（3）關鍵性能參數
效率（Typ.）：82%（HDR-30-5）~90%（HDR-30-48）
線性調整率：所有型號均為 ±1.0%
負載調整率：所有型號均為 ±1.0%
啟動 / 上升時間：滿載時，230VAC 下 500ms（啟動）、50ms（上升）；115VAC 下 500ms（啟動）、12ms（上升）
空載損耗：＜0.3W
三、保護功能與安全認證
（1）保護功能
| 保護類型 | 保護機制 |
|---|---|
| 過負載保護 | 額定功率 105%~160% 觸發；輸出電壓＜50% 時打嗝模式，≥50% 時恒定電流模式，異常移除后自動恢復 |
| 過電壓保護 | 關斷輸出，重啟后可恢復；各型號保護電壓：5.75~7.5V（5V 型）、15~18V（12V 型）、18.8~22.5V（15V 型）、30~36V（24V 型）、57.6~67.2V（48V 型） |
| 短路保護 | 具備短路保護功能（文檔未明確機制，默認自動恢復） |
（2）安全與 EMC 認證
安全規范：UL508、UL62368-1、IEC62368-1、BS EN/EN61558、AS/NZS60950-1 等
過電壓等級：Ⅲ 級（EN61558、EN50178 等標準）
絕緣特性：I/P-O/P 耐壓 4KVAC；絕緣阻抗 100MΩ/500VDC（25℃/70% RH）
EMC 發射：符合 BS EN/EN55032（CISPR32）、CNS15936 Class B（傳導 + 輻射）；諧波電流符合 BS EN/EN61000-3-2 Class A
EMC 抗擾度：ESD Level 3（空氣 8KV / 接觸 4KV）、輻射抗擾度 Level 3、EFT/Burst Surge Level 4（2KV/L-N）等，均滿足 criteria A
四、環境與物理參數

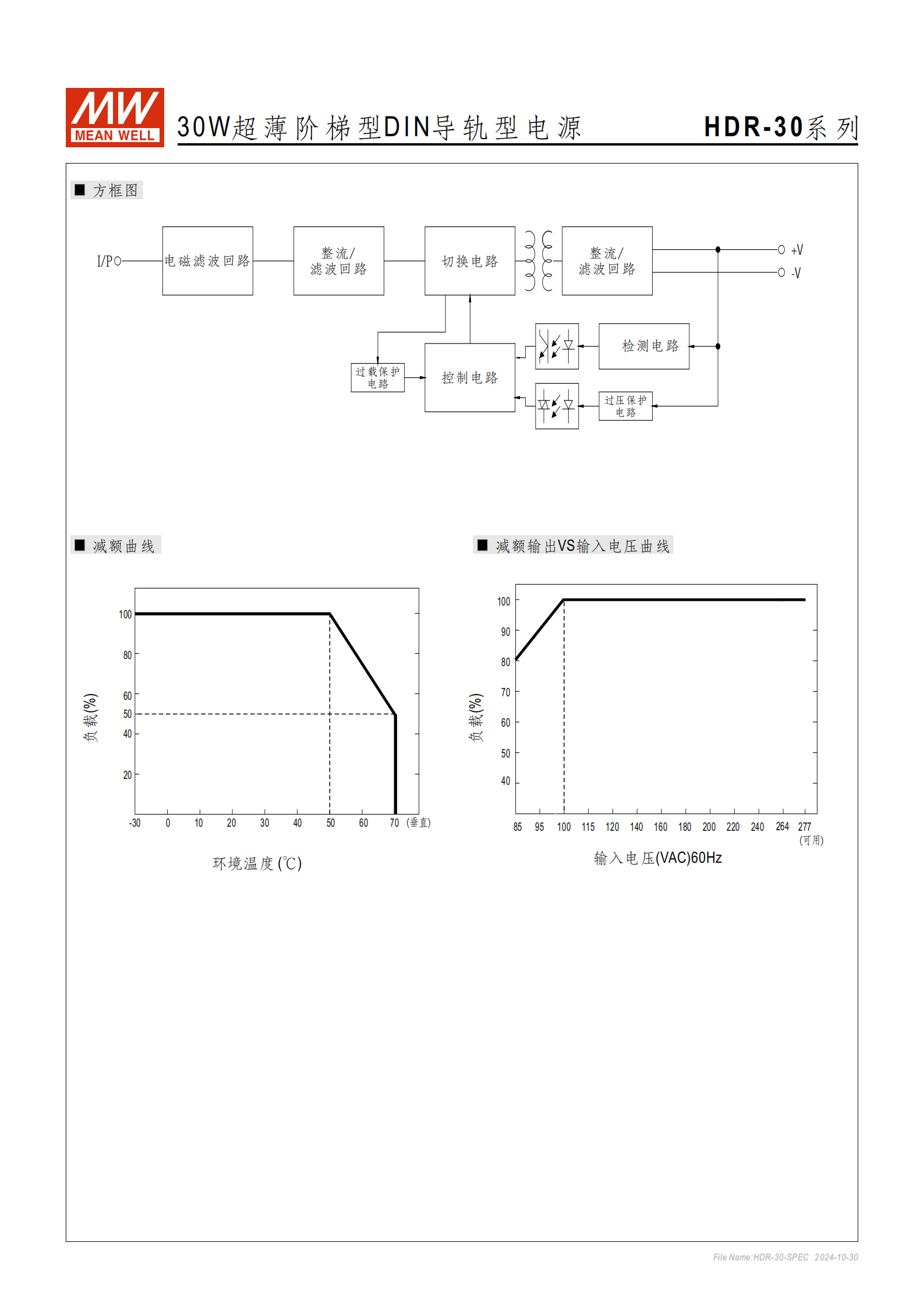

工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存條件：溫度 - 40~+85℃，濕度 10~95% RH，無冷凝
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 各 60 分鐘（符合 IEC60068-2-6）
操作海拔：2000 米（超海拔需降額）

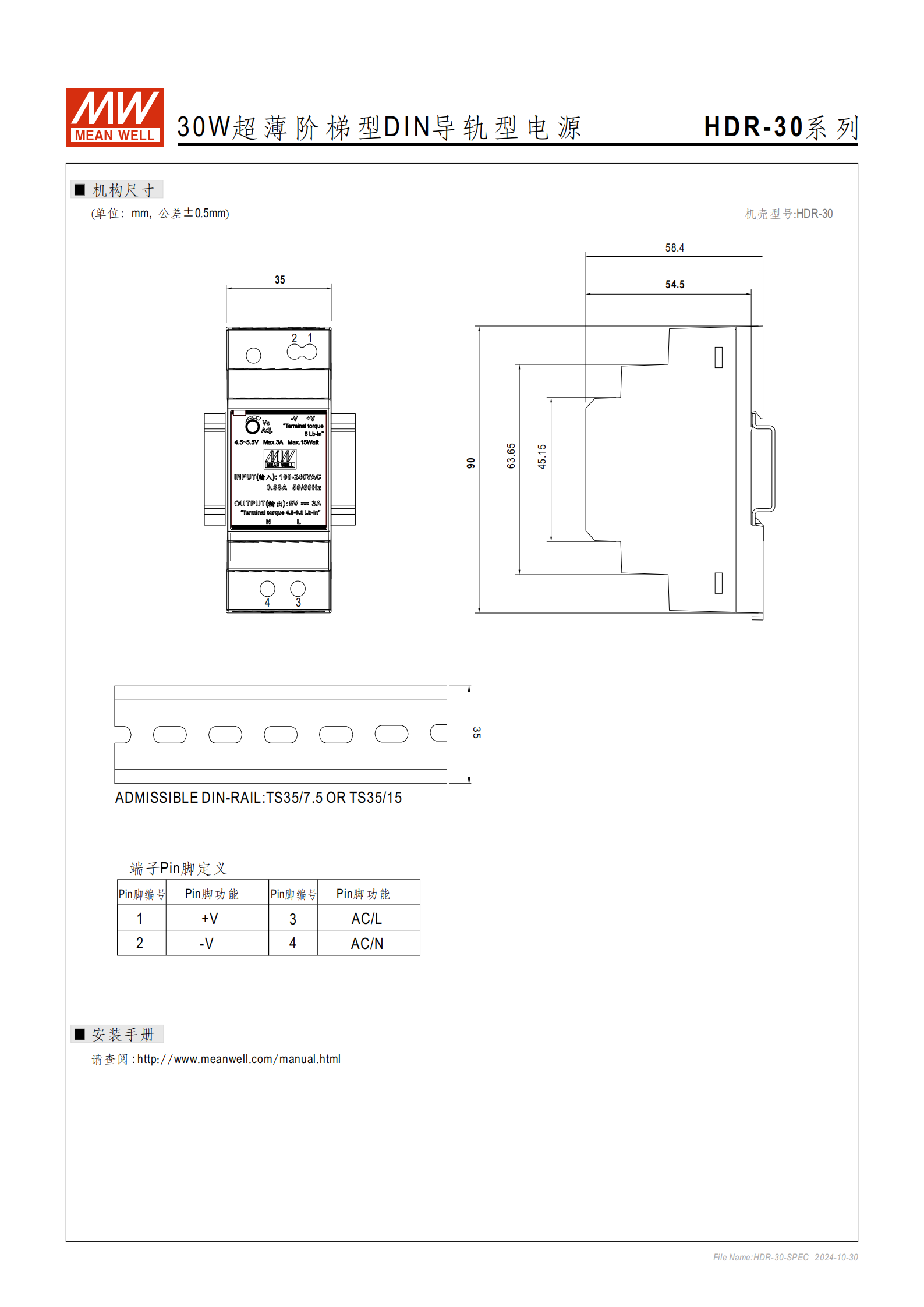

物理尺寸：359054.5mm（WHD）
包裝信息：單臺重量 0.13kg；96 臺 / 箱，每箱 14.2Kg，體積 1.04CUFT
外觀與指示：塑膠外殼（防電氣危害），LED 指示電源啟動
五、應用場景
家居控制系統
建筑自動化系統
工業控制系統
工廠自動化設備
各類機電設備
