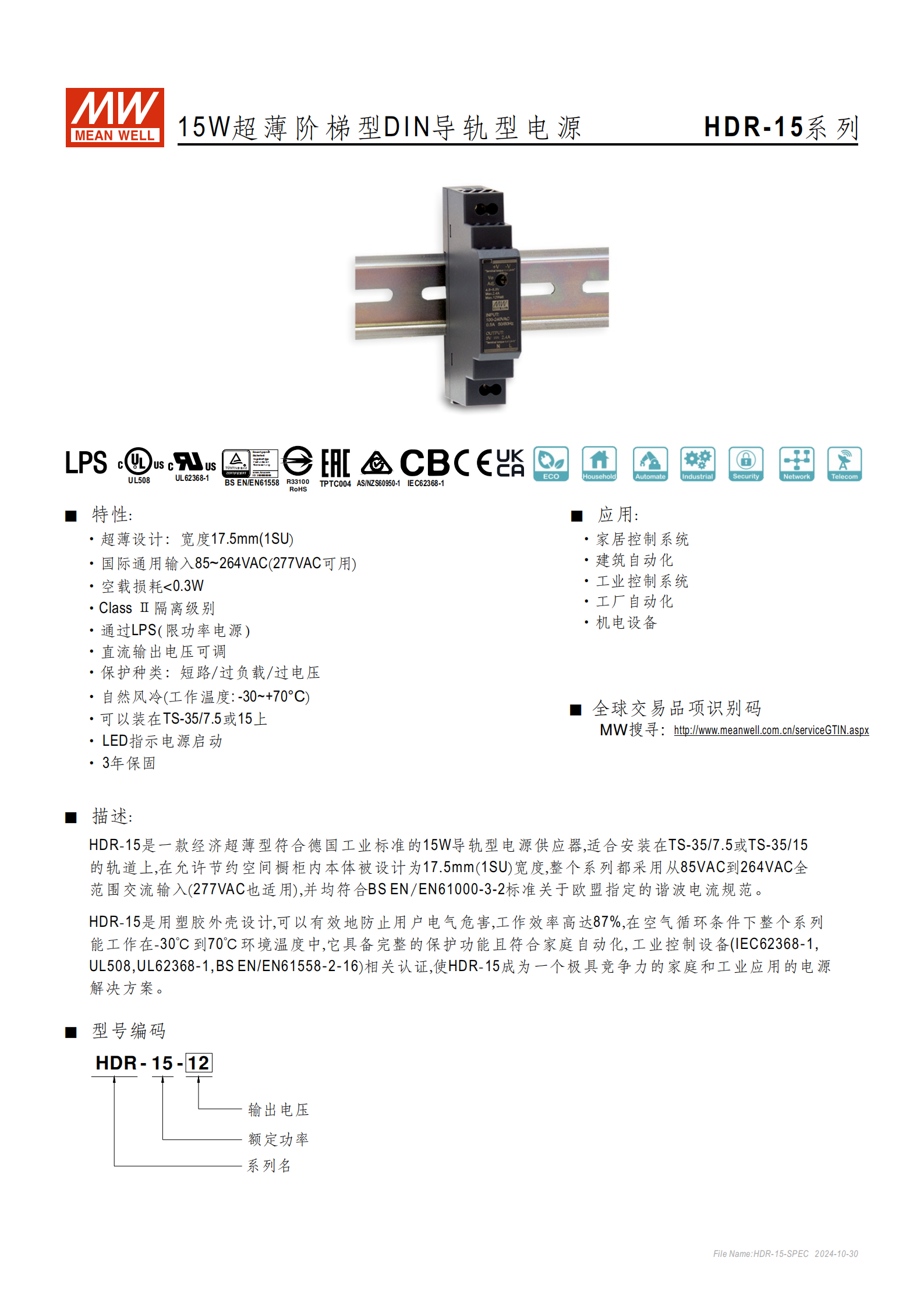

HDR-15 系列是明緯推出的15W 超薄階梯型 DIN 導軌型電源，寬度僅17.5mm，支持85~264VAC（277VAC 可用） 國際通用輸入，空載損耗＜0.3W，具備 ClassⅡ 隔離級別和 LPS 認證，輸出電壓涵蓋 5V、12V、15V、24V、48V 等規格，擁有短路 / 過負載 / 過電壓保護功能，工作溫度范圍 **-30~+70℃，可安裝在 TS-35/7.5 或 15 導軌上，適用于家居控制、工業自動化等場景，提供3 年保固 **。
品牌與系列：MEAN WELL（明緯）HDR-15 系列，定位經濟超薄型 DIN 導軌型電源供應器
核心設計：符合德國工業標準，寬度僅17.5mm（1SU），節省安裝空間，可安裝在TS-35/7.5 或 TS-35/15 導軌上
外殼材質：塑膠外殼，有效防止電氣危害
保固期限：3 年

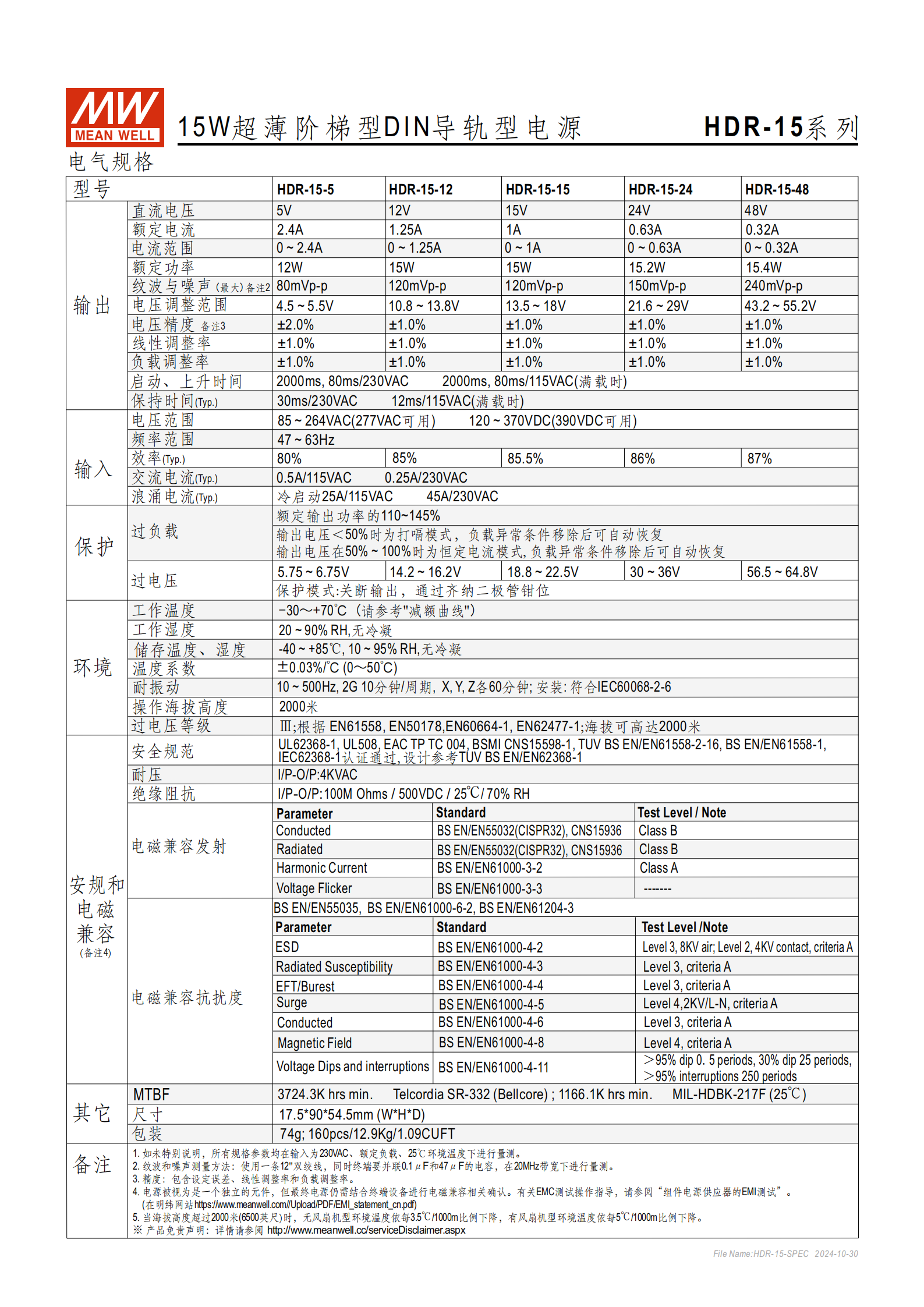

二、電氣核心參數
（1）輸入規格
| 項目 | 參數詳情 |
|---|---|
| 電壓范圍 | 交流：85~264VAC（277VAC 可用）；直流：120~370VDC（390VDC 可用） |
| 頻率范圍 | 47~63Hz |
| 交流電流（Typ.） | 0.5A/115VAC、0.25A/230VAC |
| 浪涌電流（Typ.） | 冷啟動 25A/115VAC、45A/230VAC |
| 空載損耗 | ＜0.3W |
（2）輸出規格（各型號關鍵參數）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 紋波噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|
| HDR-15-5 | 5V | 2.4A | 12W | 4.5~5.5V | 80mVp-p | ±2.0% |
| HDR-15-12 | 12V | 1.25A | 15W | 10.8~13.8V | 120mVp-p | ±1.0% |
| HDR-15-15 | 15V | 1A | 15W | 13.5~18V | 120mVp-p | ±1.0% |
| HDR-15-24 | 24V | 0.63A | 15.2W | 21.6~29V | 150mVp-p | ±1.0% |
| HDR-15-48 | 48V | 0.32A | 15.4W | 43.2~55.2V | 240mVp-p | ±1.0% |
（3）其他電氣性能
線性調整率：±1.0%（全系列）
負載調整率：±1.0%（全系列）
啟動與上升時間：滿載時 2000ms（80ms/230VAC、80ms/115VAC）
保持時間（Typ.）：30ms/230VAC、12ms/115VAC（滿載時）
溫度系數：±0.03%/℃（0~50℃）
三、保護功能
過負載保護：額定輸出功率的 110~145% 觸發，輸出電壓＜50% 時為打嗝模式，負載恢復后自動重啟；輸出電壓 50%~100% 時為恒定電流模式，負載恢復后自動重啟
過電壓保護：關斷輸出，通過齊納二極管鉗位，各型號保護電壓范圍：5.75~6.75V（HDR-15-5）、14.2~16.2V（HDR-15-12）、18.8~22.5V（HDR-15-15）、30~36V（HDR-15-24）、56.5~64.8V（HDR-15-48）
短路保護：具備完整短路保護功能
四、環境與物理參數

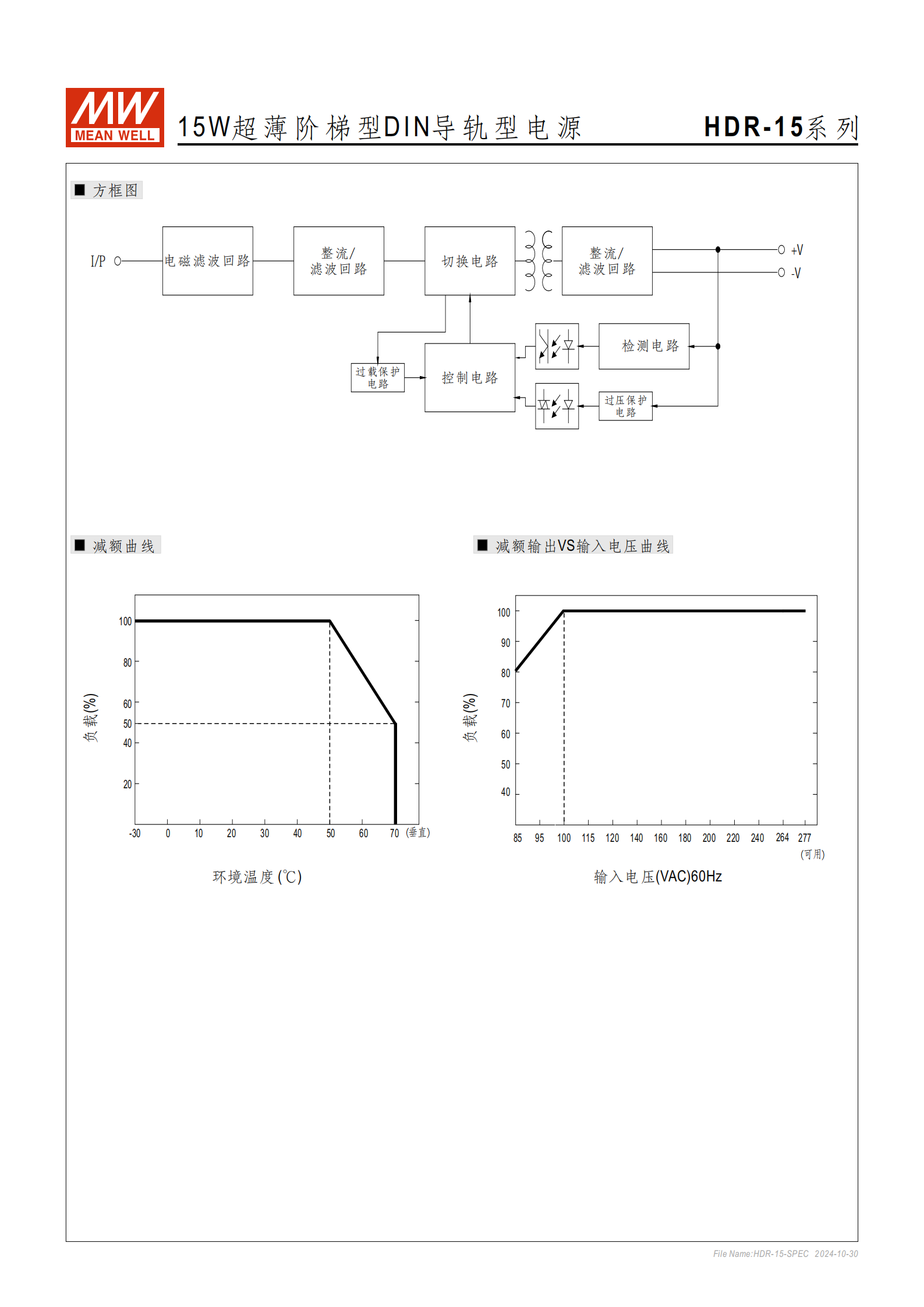

工作環境：溫度 **-30~+70℃**（需參考減額曲線），濕度 20~90% RH（無冷凝）
儲存環境：溫度 - 40~+85℃，濕度 10~95% RH
耐振動：10~500Hz，2G，X、Y、Z 軸各 60 分鐘（符合 IEC60068-2-6）
操作海拔高度：2000 米（超過后需按規范降額）

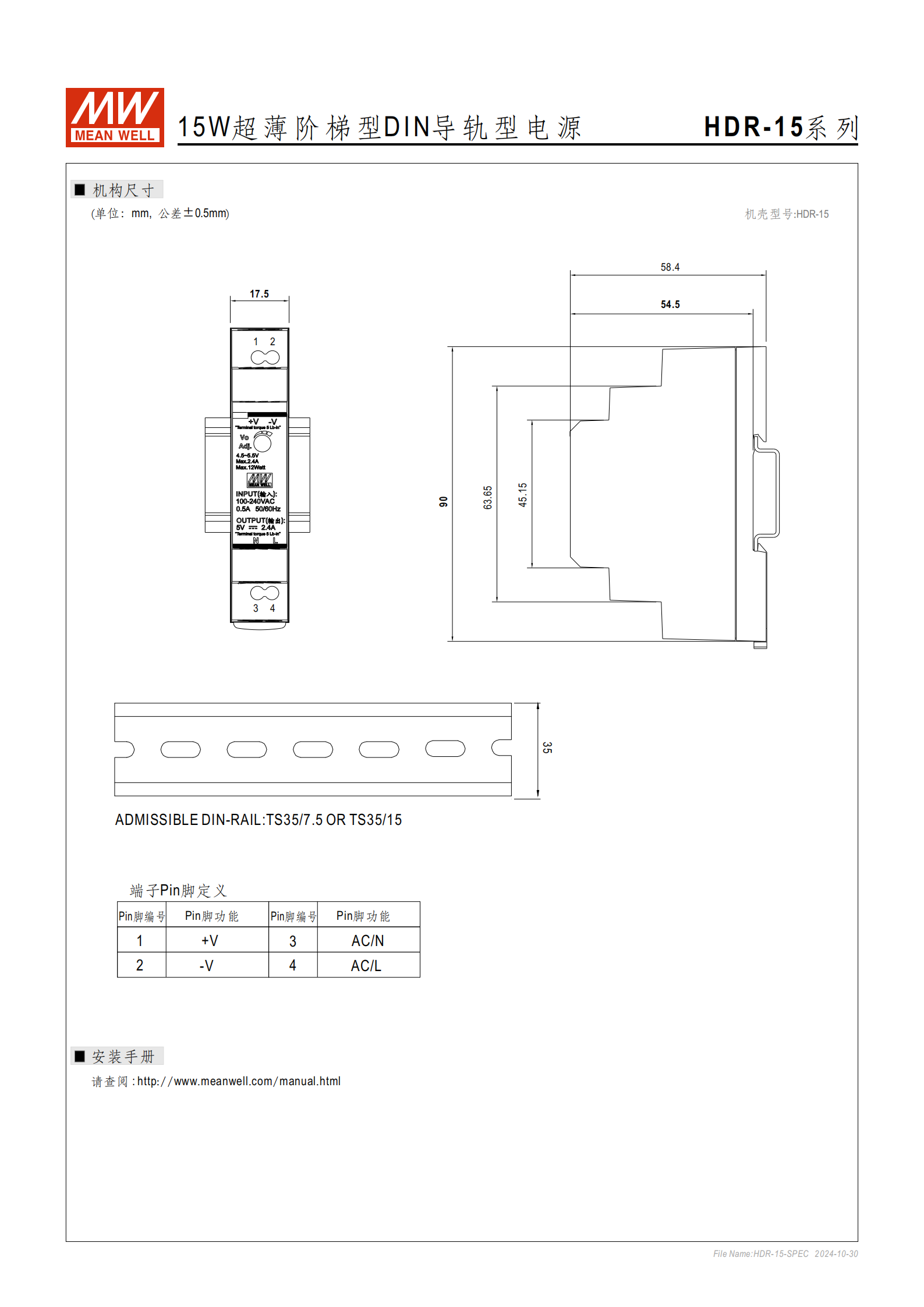

尺寸：17.59054.5mm（WHD）（公差 ±0.5mm）
重量：單臺 74g；包裝規格 160pcs/12.9Kg/1.09CUFT
五、認證與標準
安全認證：UL508、UL62368-1、IEC62368-1、BS EN/EN61558-2-16、BS EN/EN61558-1、EAC TP TC 004、BSMI CNS15598-1 等
電磁兼容（EMC）：
發射：傳導與輻射均符合 BS EN/EN55032（CISPR32）Class B、CNS15936 Class B；諧波電流符合 BS EN/EN61000-3-2 Class A；電壓閃爍符合 BS EN/EN61000-3-3
抗擾度：ESD（Level 3）、輻射抗擾度（Level 3）、EFT/Burst（Level 4）等，均符合對應 EN61000-4 系列標準
其他標準：符合 BS EN/EN61000-3-2 諧波電流規范
六、應用場景
家居控制系統
建筑自動化
工業控制系統
工廠自動化
機電設備
4. 關鍵問題
問題 1：HDR-15 系列電源的核心優勢的是什么？適用于哪些場景？
答案：核心優勢包括①超薄設計（寬度 17.5mm），節省安裝空間；②國際通用寬電壓輸入（85~264VAC/120~370VDC，277VAC/390VDC 可用），適配全球電網；③低空載損耗（＜0.3W），節能高效；④ClassⅡ 隔離級別 + LPS 認證，安全可靠；⑤-30~+70℃寬工作溫度范圍，適應惡劣環境；⑥完整保護功能（短路 / 過負載 / 過電壓）+3 年保固，穩定性強。適用場景為家居控制系統、建筑自動化、工業控制系統、工廠自動化、機電設備等。
問題 2：HDR-15 系列各型號的輸出電壓、額定電流及電壓調整范圍分別是多少？
答案：各型號核心輸出參數如下表所示：
| 型號 | 輸出電壓 | 額定電流 | 電壓調整范圍 |
|---|---|---|---|
| HDR-15-5 | 5V | 2.4A | 4.5~5.5V |
| HDR-15-12 | 12V | 1.25A | 10.8~13.8V |
| HDR-15-15 | 15V | 1A | 13.5~18V |
| HDR-15-24 | 24V | 0.63A | 21.6~29V |
| HDR-15-48 | 48V | 0.32A | 43.2~55.2V |
問題 3：HDR-15 系列電源的保護功能有哪些？過負載保護的工作模式是什么？
答案：保護功能包括短路保護、過負載保護、過電壓保護三類。過負載保護的工作模式分為兩種：①當輸出電壓＜50% 額定值時，觸發打嗝模式，負載異常移除后自動恢復；②當輸出電壓在 50%~100% 額定值時，觸發恒定電流模式，負載異常移除后自動恢復。過電壓保護采用 “關斷輸出 + 齊納二極管鉗位” 模式，各型號對應特定保護電壓范圍。
