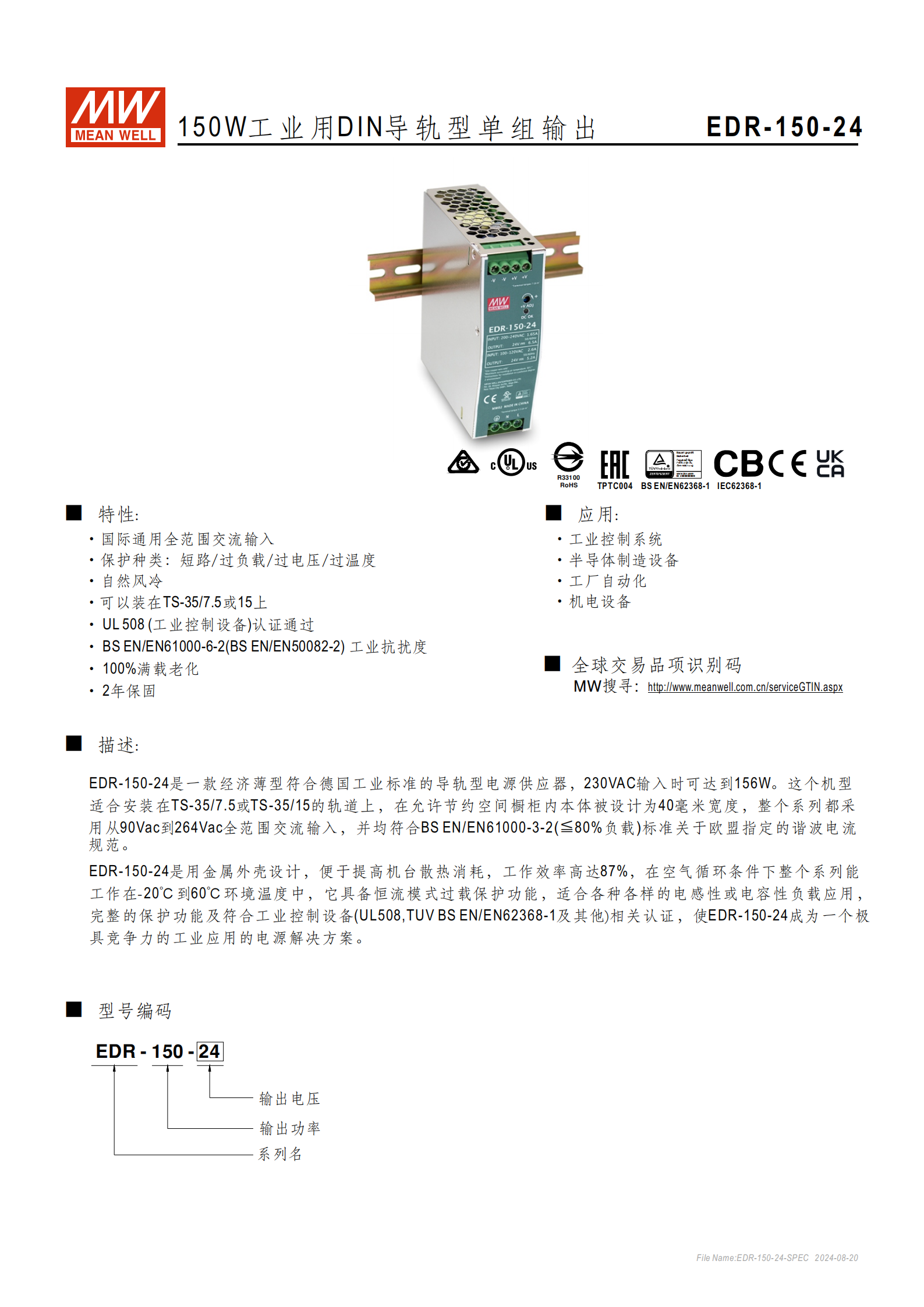

EDR-150-24 是一款 150W 工業用 DIN 導軌型單組輸出電源供應器，采用金屬外殼設計，支持 90~264VAC 全范圍交流輸入 及 127~370VDC 直流輸入，230VAC 輸入時額定功率 156W、輸出 24V/6.5A，115VAC 輸入時額定功率 125W、輸出 24V/5.2A，工作效率高達 87%，具備短路 / 過負載 / 過電壓 / 過溫度等完整保護功能，符合 UL508、EN62368-1 等多項工業認證，可安裝在 TS-35/7.5 或 TS-35/15 導軌上，適用于工業控制系統、半導體制造設備等場景，工作溫度范圍為 -20℃~60℃，提供 2 年保固。
型號：EDR-150-24
產品類型：150W 工業用 DIN 導軌型單組輸出電源供應器
核心定位：經濟薄型，符合德國工業標準，適用于多種工業場景
外觀與安裝：
外殼材質：金屬（利于散熱）

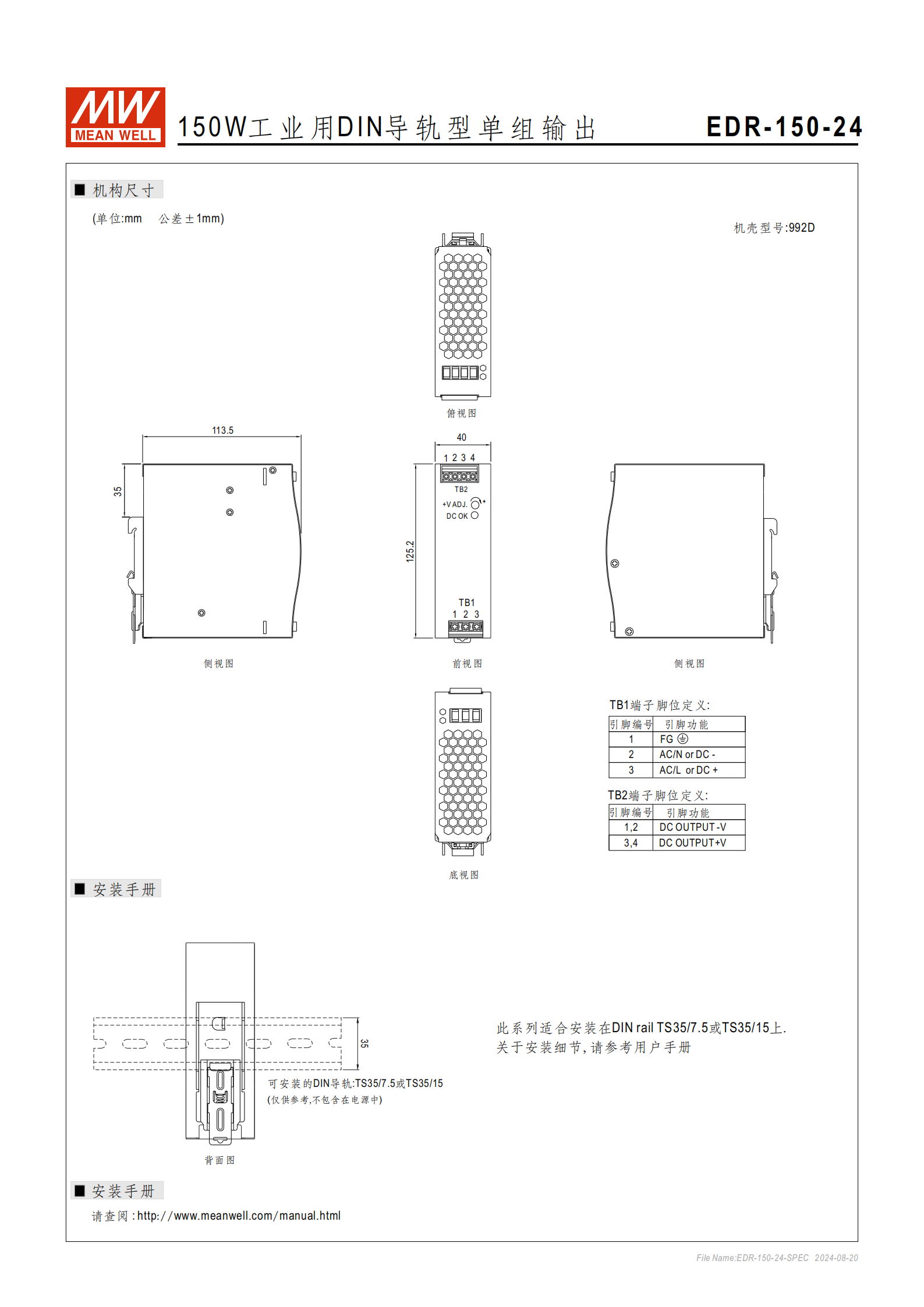

尺寸：40125.2113.5mm（WHD），公差 ±1mm
安裝適配：TS-35/7.5 或 TS-35/15 導軌，推薦安裝距離（全功率時）：頂部 40mm、底部 20mm、左右兩側各 5mm（相鄰為熱源時 15mm）
保固期限：2 年

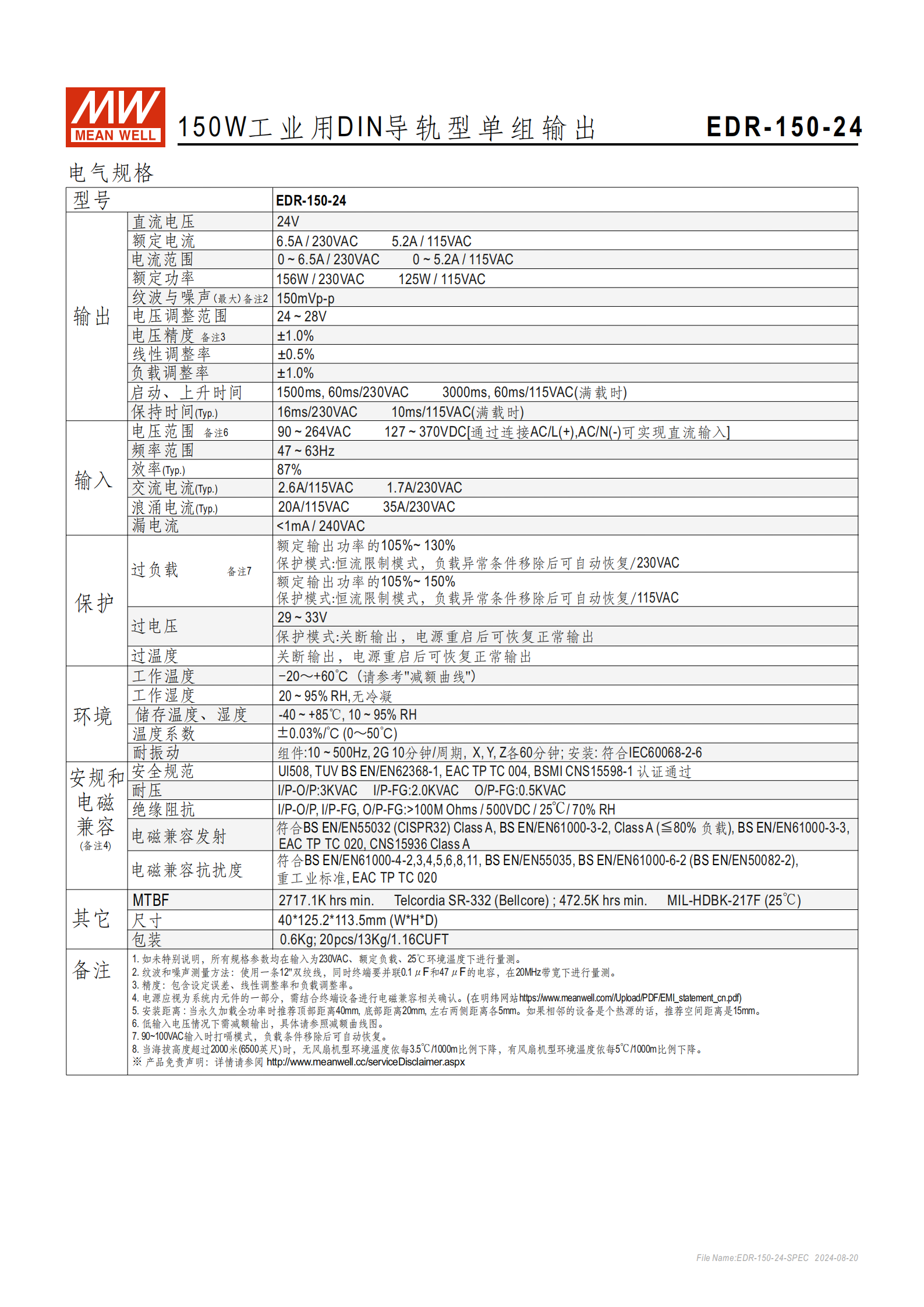

二、電氣規格詳情
| 類別 | 具體參數 | 備注 |
|---|---|---|
| 輸出參數 | 直流電壓：24V（調整范圍 24~28V） | - |
| 額定電流：230VAC 下 6.5A，115VAC 下 5.2A | 電流范圍 0~ 對應額定值 | |
| 額定功率：230VAC 下 156W，115VAC 下 125W | - | |
| 紋波與噪聲：最大 150mVp-p | 測量方式：12" 雙絞線 + 0.1μF+47μF 電容，20MHz 帶寬 | |
| 電壓精度：±1.0% | 含設定誤差、線性調整率和負載調整率 | |
| 線性調整率：±0.5% | - | |
| 負載調整率：±1.0% | - | |
| 輸入?yún)?shù) | 電壓范圍：90~264VAC；127~370VDC | 直流輸入需連接 AC/L (+)、AC/N (-) |
| 頻率范圍：47~63Hz | - | |
| 效率（典型值）：87% | - | |
| 交流電流（典型值）：2.6A/115VAC，1.7A/230VAC | - | |
| 浪涌電流（典型值）：20A/115VAC，35A/230VAC | - | |
| 漏電流：<1mA（230VAC/240VAC） | - |
三、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載 | 230VAC 下：額定輸出功率 105%~130%；115VAC 下：105%~150% | 恒流限制模式，負載異常移除后自動恢復 |
| 過電壓 | 輸出電壓 29~33V | 關斷輸出，電源重啟后恢復 |
| 過溫度 | 超出設定溫度閾值 | 關斷輸出，電源重啟后恢復 |
| 短路 | - | 含對應保護機制（文檔隱含，結合保護種類說明） |
四、環境與可靠性
工作環境：

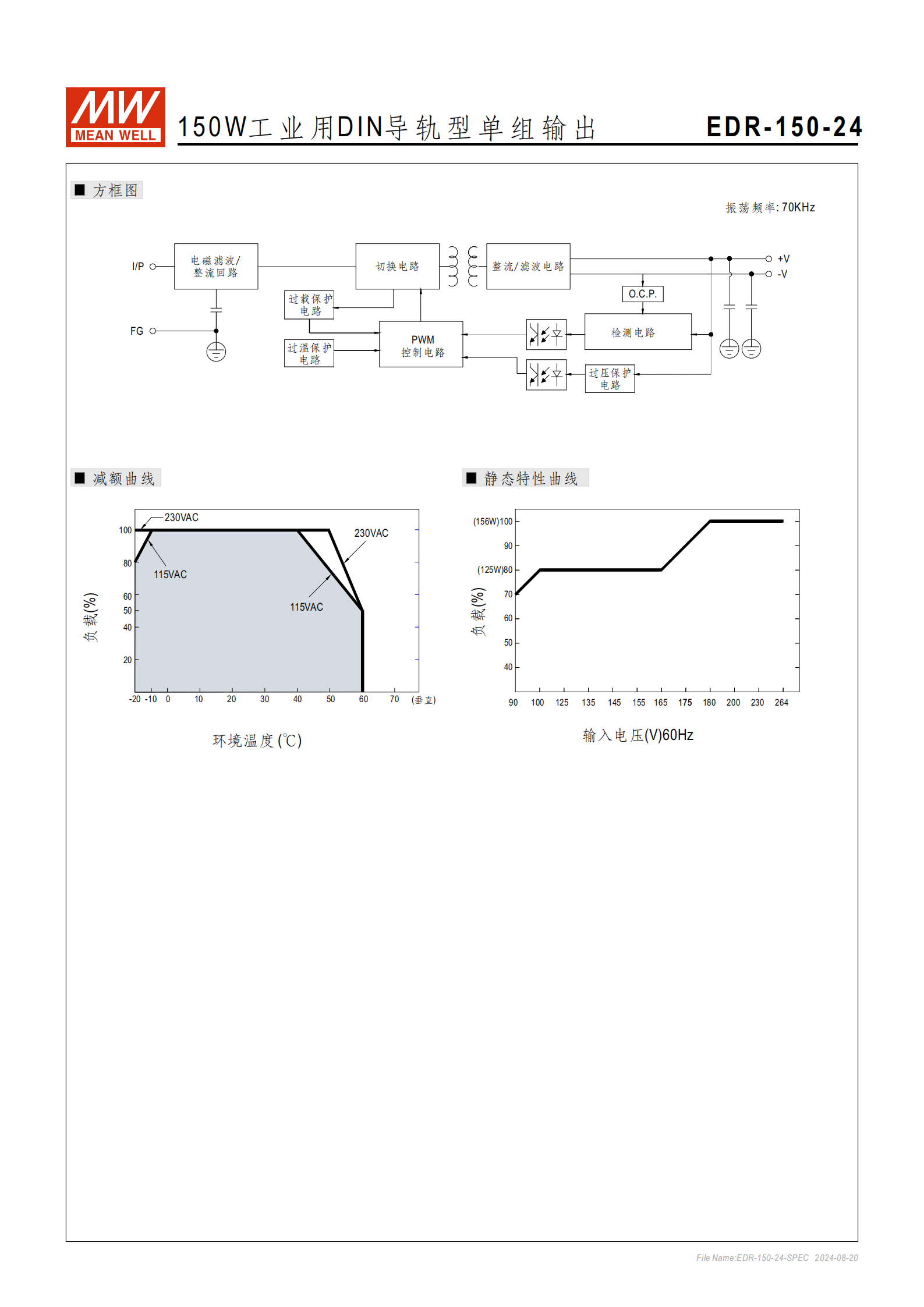

工作溫度：-20℃~60℃（需參考減額曲線）
工作濕度：20~95% RH，無冷凝
儲存條件：
儲存溫度：-40℃~85℃
儲存濕度：10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：組件：10~500Hz，2G 10 分鐘 / 周期，X、Y、Z 各 60 分鐘；安裝符合 IEC60068-2-6
平均無故障時間（MTBF）：
最小 2717.1K hrs（Telcordia SR-332 標準，25℃）
最小 472.5K hrs（MIL-HDBK-217F 標準，25℃）
五、認證與電磁兼容
安全規范認證：UL508（工業控制設備）、TUV EN62368-1、EAC TP TC 004、BSMI CNS15598-1、CNS15936 Class A 等
電磁兼容（EMC）：
發射：符合 EN55032（CISPR32）Class A、EN61000-3-2 Class A（≤80% 負載）、EN61000-3-3、EAC TP TC 020
抗擾度：符合 EN61000-4-2/3/4/5/6/8/11、EN55035、EN61000-6-2（EN50082-2）、重工業標準 EAC TP TC 020
耐壓：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG：>100M Ohms（500VDC、25℃、70% RH）
六、應用場景
工業控制系統
半導體制造設備
工廠自動化
機電設備
4. 關鍵問題
問題 1：EDR-150-24 在不同輸入電壓下的核心輸出參數（功率、電流）有何差異？
答案：該電源支持 115VAC 和 230VAC 兩種核心輸入電壓，輸出參數差異如下：① 230VAC 輸入時，額定功率 156W，輸出電流 6.5A（對應 24V 輸出電壓）；② 115VAC 輸入時，額定功率 125W，輸出電流 5.2A（對應 24V 輸出電壓）；兩種輸入電壓下，輸出電壓調整范圍均為 24~28V，電壓精度 ±1.0%。
問題 2：EDR-150-24 具備哪些保護功能，不同保護功能的觸發條件和恢復方式是什么？
答案：該電源具備完整的工業級保護功能，具體如下：① 過負載保護：230VAC 下觸發閾值為額定功率 105%~130%，115VAC 下為 105%~150%，保護模式為恒流限制，負載異常移除后自動恢復；② 過電壓保護：觸發閾值為 29~33V，保護模式為關斷輸出，需重啟電源恢復；③ 過溫度保護：觸發后關斷輸出，重啟電源即可恢復；④ 短路保護：隱含于保護種類說明，保障電路安全。
問題 3：EDR-150-24 的安裝要求、工作環境限制及核心認證有哪些，確保其適用于工業場景？
答案：① 安裝要求：適配 TS-35/7.5 或 TS-35/15 導軌，全功率運行時推薦頂部距離 40mm、底部 20mm、左右兩側各 5mm（相鄰為熱源時 15mm）；② 工作環境限制：工作溫度 - 20℃~60℃（需參考減額曲線），工作濕度 20~95% RH（無冷凝），耐振動符合 IEC60068-2-6 標準；③ 核心認證：安全認證包括 UL508、TUV EN62368-1 等，電磁兼容符合 EN55032 Class A、EN61000 系列標準，滿足工業控制設備及重工業抗擾度要求，是其適配工業場景的關鍵保障。
