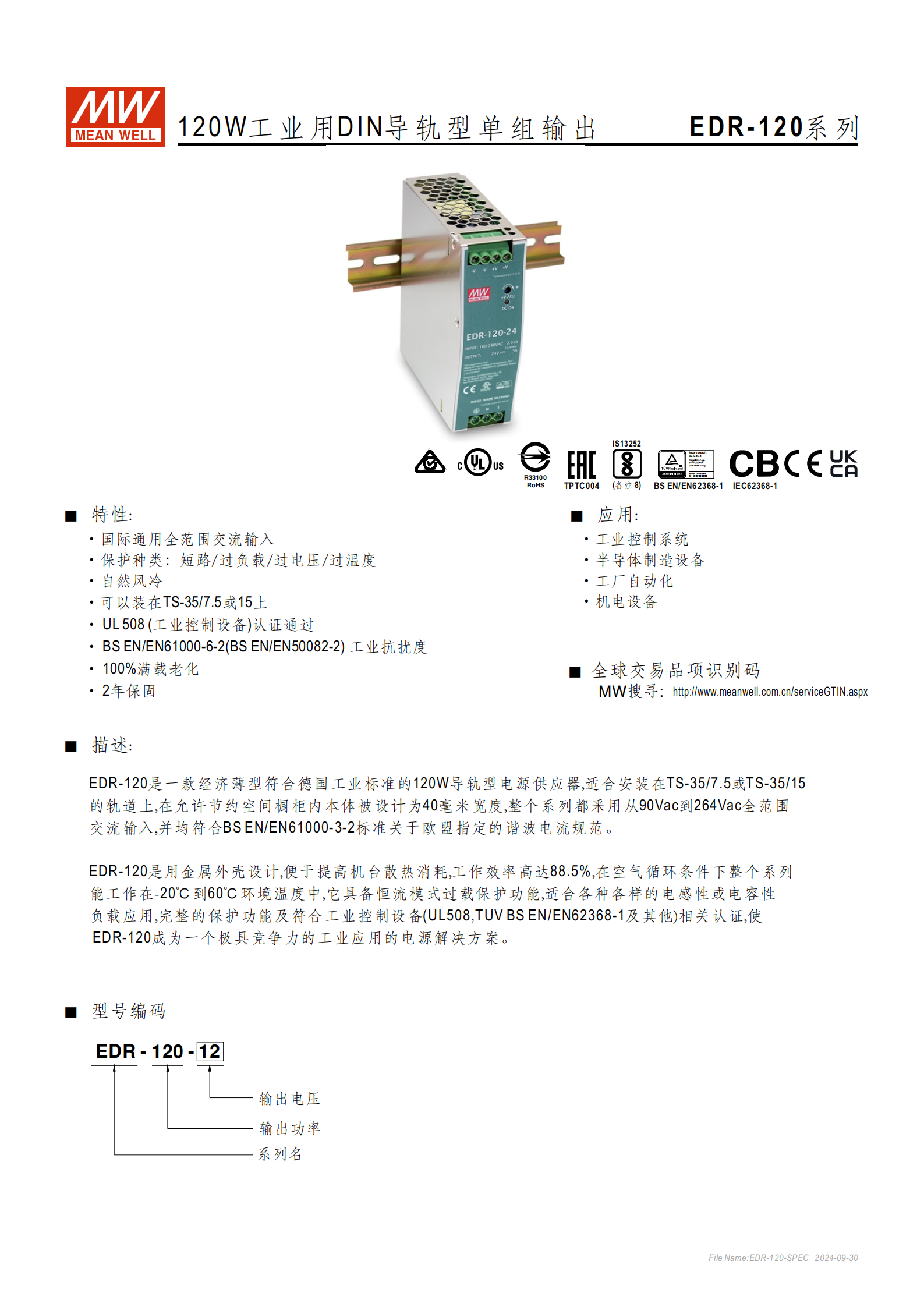

EDR-120 系列是明緯（MEAN WELL）推出的120W 工業用 DIN 導軌型單組輸出電源供應器，機身寬度僅40mm，支持90Vac-264Vac 全范圍交流輸入（可兼容 127-370VDC 直流輸入），具備短路 / 過負載 / 過電壓 / 過溫度多重保護，工作效率高達88.5% ，適應 **-20℃~60℃** 工作環境，通過 UL508、BS EN/EN62368-1 等多項認證，可安裝于 TS-35/7.5 或 TS-35/15 導軌，適用于工業控制系統、半導體制造設備等場景，提供2 年保固。
品牌與系列：MEAN WELL（明緯） EDR-120 系列
產品定位：120W 工業用 DIN 導軌型單組輸出電源供應器
核心設計：經濟薄型，金屬外殼（利于散熱），機身寬度僅40mm，節省安裝空間
包裝規格：20pcs/13Kg/1.02CUFT

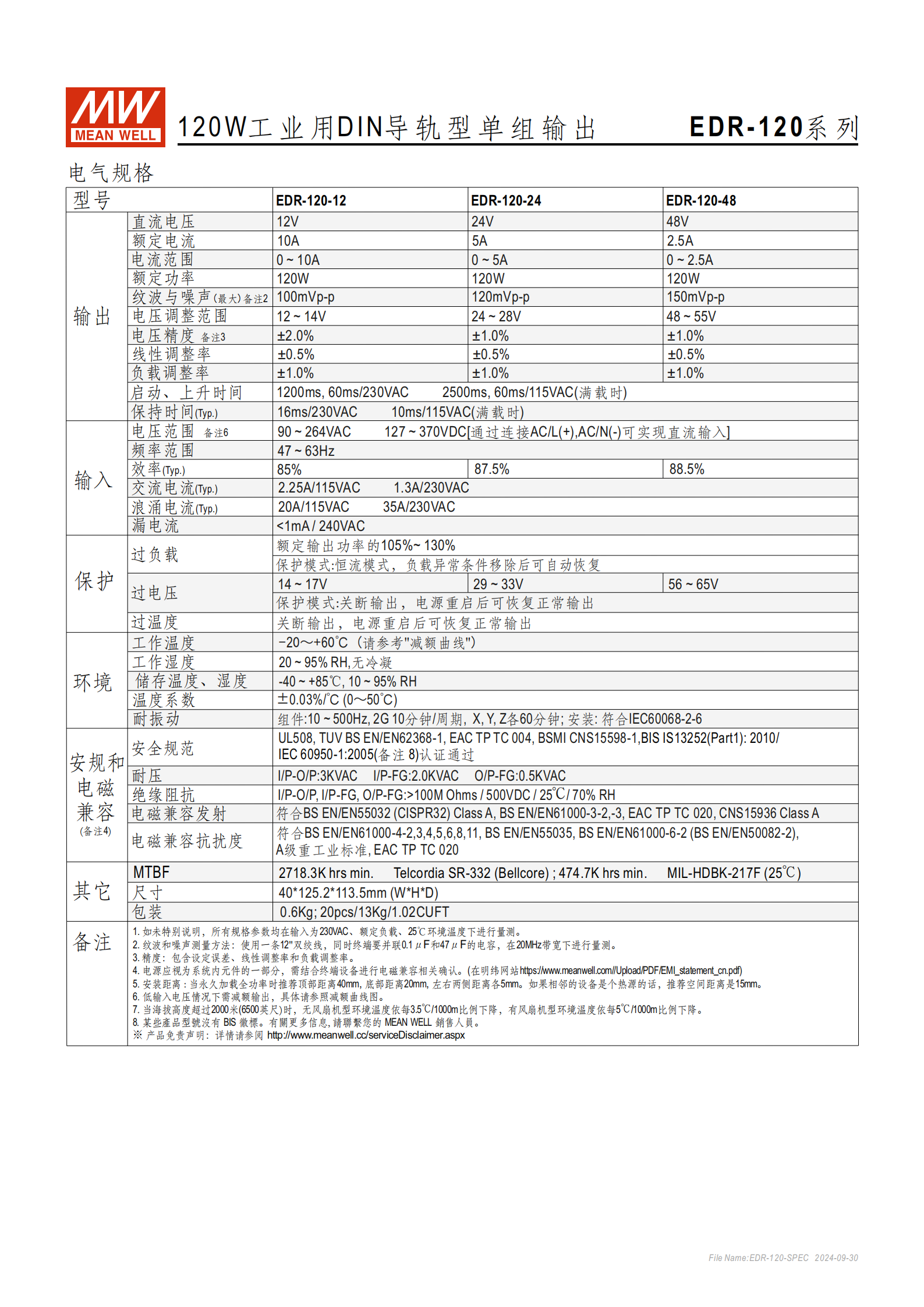

二、關鍵參數
（1）輸入輸出規格
| 型號 | 直流輸出電壓 | 額定電流 | 電流范圍 | 電壓調整范圍 | 紋波與噪聲（最大） | 額定功率 |
|---|---|---|---|---|---|---|
| EDR-120-12 | 12V | 10A | 0~10A | 12~14V | 100mVp-p | 120W |
| EDR-120-24 | 24V | 5A | 0~5A | 24~28V | 120mVp-p | 120W |
| EDR-120-48 | 48V | 2.5A | 0~2.5A | 48~55V | 150mVp-p | 120W |
輸入電壓范圍：90~264VAC（交流）、127~370VDC（直流，通過 AC/L (+)、AC/N (-) 連接實現）
輸入頻率范圍：47~63Hz
（2）精度與效率
電壓精度：EDR-120-12 為 ±2.0%，EDR-120-24/48 為 ±1.0%（含設定誤差、線性調整率和負載調整率）
線性調整率：±0.5%（全系列）
負載調整率：±1.0%（全系列）
溫度系數：±0.03%/℃（0~50℃）
效率（Typ.）：最高88.5%
（3）保護功能
| 保護類型 | 保護模式 | 恢復方式 |
|---|---|---|
| 過負載 | 恒流模式 | 負載異常移除后自動恢復 |
| 過電壓 | 關斷輸出 | 電源重啟后恢復 |
| 過溫度 | 關斷輸出 | 電源重啟后恢復 |
| 短路 | 恒流模式 | 負載異常移除后自動恢復 |
三、環境與安裝要求

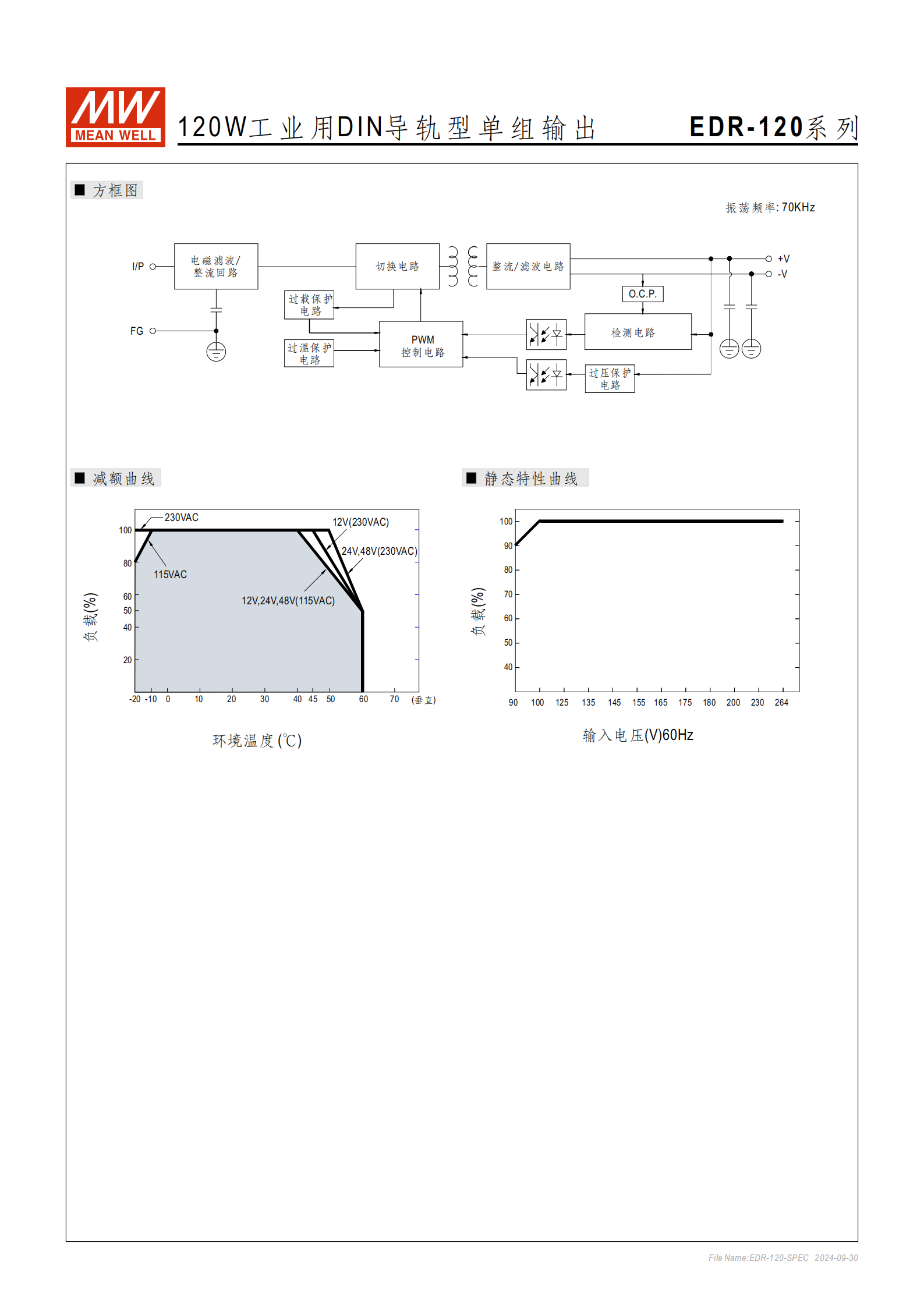

工作溫度：-20~+60℃（需參考減額曲線）
儲存溫度：-40~+85℃
工作濕度：20~95%RH（無冷凝）
儲存濕度：10~95% RH
耐振動：組件 10~500Hz、2G、10 分鐘 / 周期，X/Y/Z 各 60 分鐘（符合 IEC60068-2-6）

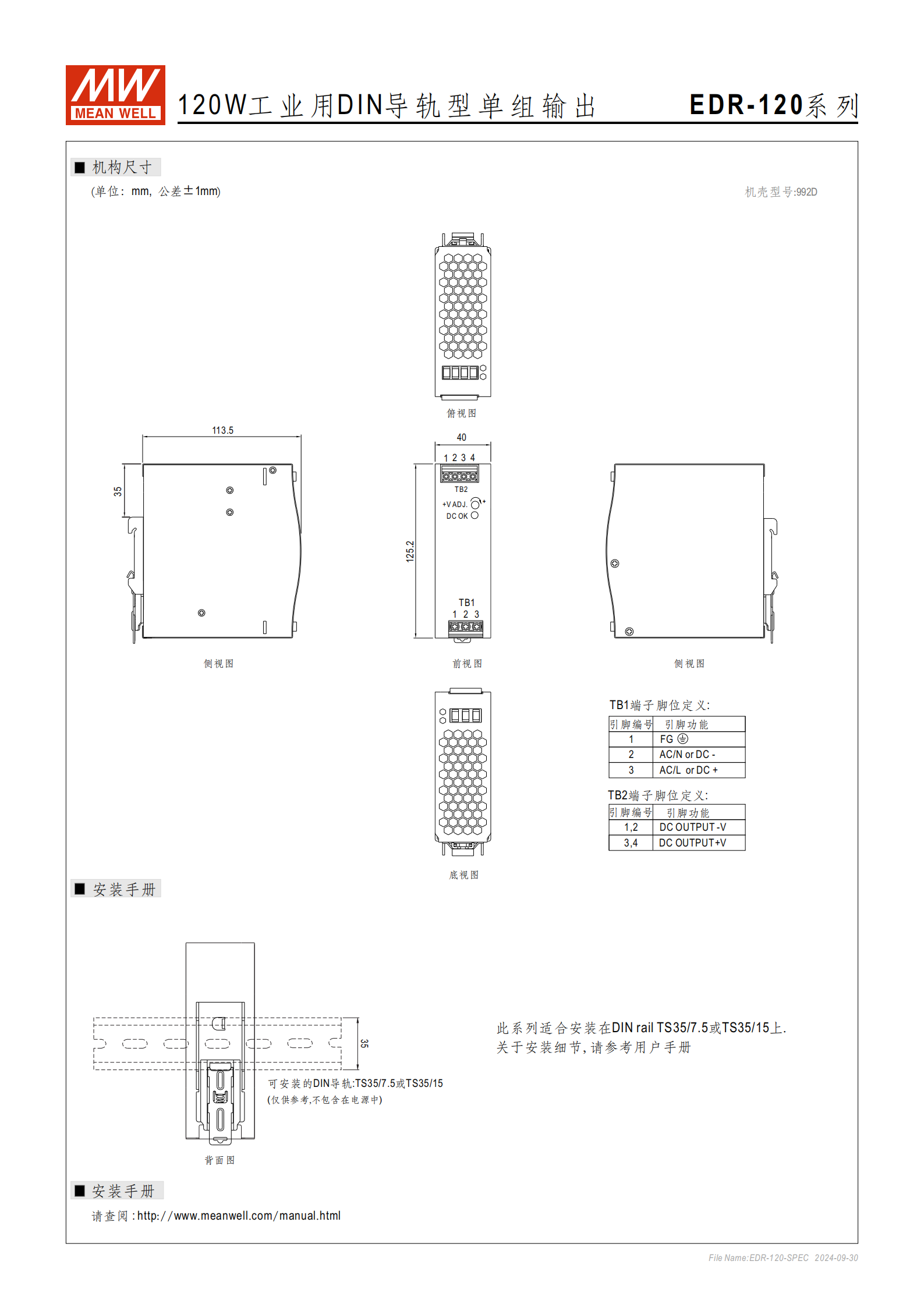

安裝適配：TS-35/7.5 或 TS-35/15 DIN 導軌
安裝距離：全功率加載時，頂部 40mm、底部 20mm、左右兩側各 5mm；相鄰為熱源時需 15mm
海拔要求：超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃
四、認證與合規性
安全規范：通過 UL508、TUV BS EN/EN62368-1、EAC TP TC 004、BSMI CNS15598-1、BIS IS13252 (Part1):2010/IEC 60950-1:2005（部分型號無 BIS 徽標）
電磁兼容（EMC）：
發射：符合 BS EN/EN55032 (CISPR32) Class A、BS EN/EN61000-3-2/-3、EAC TP TC 020、CNS15936 Class A
抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55035、BS EN/EN61000-6-2 (BS EN/EN50082-2)、EAC TP TC 020（A 級重工業標準）
耐壓與絕緣：
耐壓：I/P-O/P 3KVAC、I/P-FG 2.0KVAC、O/P-FG 0.5KVAC
絕緣阻抗：>100M Ohms（500VDC/25℃/70% RH）
五、應用場景
工業控制系統
半導體制造設備
工廠自動化
機電設備
六、其他關鍵信息
浪涌電流（Typ.）：20A/115VAC、35A/230VAC
保持時間（Typ.）：1200ms（230VAC 滿載）、2500ms（115VAC 滿載）；60ms（230VAC/115VAC 滿載簡化值）
漏電流：<1mA/240VAC
MTBF：最小 2718.3K hrs（Telcordia SR-332 標準）、最小 474.7K hrs（MIL-HDBK-217F 標準，25℃）
紋波噪聲測量：12" 雙絞線 + 并聯 0.1μF 和 47μF 電容，20MHz 帶寬下量測
4. 關鍵問題
問題 1：EDR-120 系列電源的輸入輸出特性的核心參數有哪些，適配哪些負載場景？
答案：輸入方面，支持 90~264VAC 全范圍交流輸入和 127~370VDC 直流輸入，頻率范圍 47~63Hz；輸出方面，分為 12V（10A）、24V（5A）、48V（2.5A）三個型號，額定功率均為 120W，電壓精度最高 ±1.0%（12V 型號 ±2.0%），紋波噪聲最大 150mVp-p，具備恒流模式過載保護和過壓 / 過溫 / 短路保護，適配電感性、電容性等多種負載，可用于工業控制系統、半導體制造設備、工廠自動化、機電設備等場景。
問題 2：EDR-120 系列電源在安裝和環境適應性上有哪些關鍵要求，確保穩定工作的條件是什么？
答案：安裝上，需適配 TS-35/7.5 或 TS-35/15 DIN 導軌，全功率工作時頂部距離需 40mm、底部 20mm、左右各 5mm（相鄰為熱源時 15mm）；環境適應性上，工作溫度范圍 - 20~60℃（需參考減額曲線），儲存溫度 - 40~85℃，工作濕度 20~95% RH（無冷凝），耐振動符合 IEC60068-2-6 標準；穩定工作額外條件：海拔超 2000 米時無風扇機型環境溫度每 1000 米降 3.5℃，低輸入電壓下需按減額曲線調整輸出，安裝時需滿足電磁兼容相關系統整合要求。
問題 3：EDR-120 系列電源的安全認證、可靠性指標及售后保障如何，體現其工業級優勢？
答案：安全認證上，通過 UL508（工業控制設備）、BS EN/EN62368-1、EAC TP TC 004 等多項國際認證，耐壓達 3KVAC（I/P-O/P），絕緣阻抗 > 100M Ohms，電磁兼容符合工業 A 級標準；可靠性上，MTBF 最小達 2718.3K hrs（Telcordia SR-332 標準），100% 滿載老化測試，金屬外殼提升散熱效率（工作效率最高 88.5%）；售后保障為 2 年保固，多重保護功能和嚴格的工業級認證、高可靠性指標，使其能滿足工業場景的嚴苛使用需求，具備強競爭力。
