EDR-75 系列是一款 75W 工業用 DIN 導軌型單組輸出電源供應器，采用金屬外殼設計，支持90~264VAC 全范圍交流輸入（可兼容 127~370VDC 直流輸入），具備短路 / 過負載 / 過電壓 / 過溫度四重保護功能，工作效率高達88.5% ，可在 **-20℃~60℃** 環境溫度下自然風冷運行，適配 TS-35/7.5 或 TS-35/15 導軌安裝，通過 UL508、TUV BS EN/EN62368-1 等多項工業認證，適用于工業控制系統、半導體制造設備等場景，提供 2 年保固。

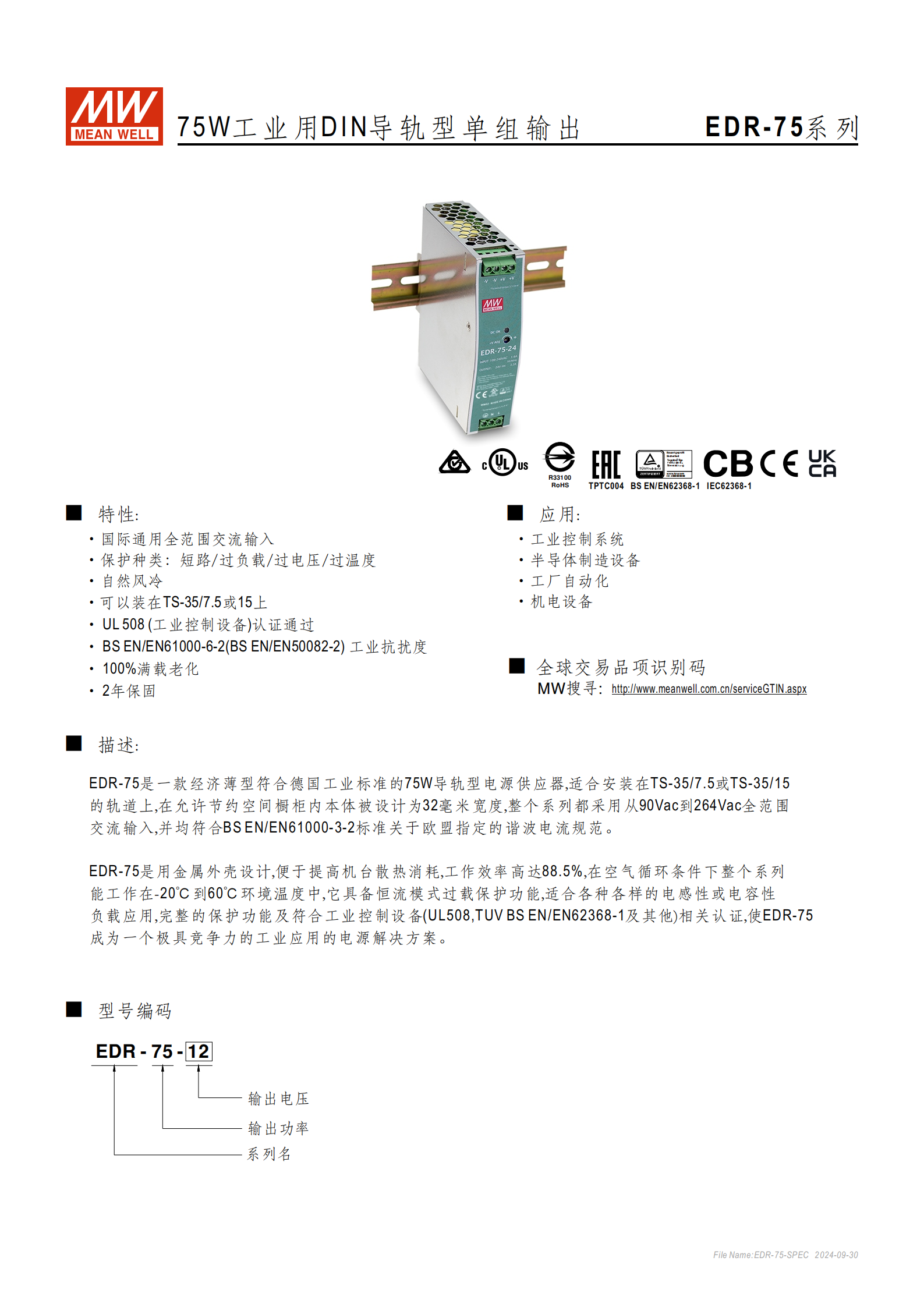

一、產品概述
產品名稱：EDR-75 系列 75W 工業用 DIN 導軌型單組輸出電源供應器
核心定位：經濟薄型、符合德國工業標準，主打空間節約（本體寬度 32mm）
外殼設計：金屬外殼，提升散熱性能，自然風冷散熱方式
安裝適配：支持 TS-35/7.5 或 TS-35/15 導軌安裝
保固期限：2 年
核心優勢：全范圍輸入、多重保護、高認證覆蓋率、適配多負載類型（電感性 / 電容性）
二、電氣規格詳情
（1）輸入參數（全系列統一）
| 輸入項目 | 具體規格 |
|---|---|
| 電壓范圍 | 90~264VAC；127~370VDC（通過 AC/L (+)/AC/N (-) 實現直流輸入） |
| 頻率范圍 | 47~63Hz |
| 交流電流（Typ.） | 1.45A/115VAC；0.9A/230VAC |
| 浪涌電流（Typ.） | 20A/115VAC；35A/230VAC |
| 漏電流 | <1mA / 240VAC |
（2）輸出參數（分型號對比）
| 輸出項目 | EDR-75-12 | EDR-75-24 | EDR-75-48 |
|---|---|---|---|
| 直流電壓 | 12V | 24V | 48V |
| 額定電流 | 6.3A | 3.2A | 1.6A |
| 電流范圍 | 0~6.3A | 0~3.2A | 0~1.6A |
| 額定功率 | 75.6W | 76.8W | 76.8W |
| 紋波與噪聲（最大） | 80mVp-p | 120mVp-p | 150mVp-p |
| 電壓調整范圍 | 12~14V | 24~28V | 48~55V |
| 電壓精度 | ±2.0% | ±1.0% | ±1.0% |
| 線性調整率 | ±0.5% | ±0.5% | ±0.5% |
| 負載調整率 | ±1.0% | ±1.0% | ±1.0% |
| 效率（Typ.） | 85.5% | 87.5% | 88.5% |
（3）啟動與保持特性（全系列統一）
啟動時間：1200ms/230VAC（滿載）、2000ms/115VAC（滿載）
上升時間：60ms/230VAC（滿載）、60ms/115VAC（滿載）
保持時間：60ms/230VAC、12ms/115VAC（滿載）
三、保護功能
| 保護類型 | 具體規格 | 保護模式 |
|---|---|---|
| 過負載保護 | 額定輸出功率的 105%~130% | 恒流模式，負載異常移除后自動恢復 |
| 過電壓保護 | 14~17V（12V 型號）、29~33V（24V 型號）、56~65V（48V 型號） | 關斷輸出，電源重啟后恢復 |
| 過溫度保護 | 無具體閾值，觸發即保護 | 關斷輸出，電源重啟后恢復 |
| 短路保護 | 含于多重保護體系 | 適配負載短路場景，符合工業安全標準 |
四、環境與物理特性
工作環境：
工作溫度：-20~60℃（需參考減額曲線）
工作濕度：20~95% RH，無冷凝
儲存溫度：-40~+85℃
儲存濕度：10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：組件 10~500Hz、2G，10 分鐘 / 周期，X/Y/Z 各 60 分鐘；安裝符合 IEC60068-2-6

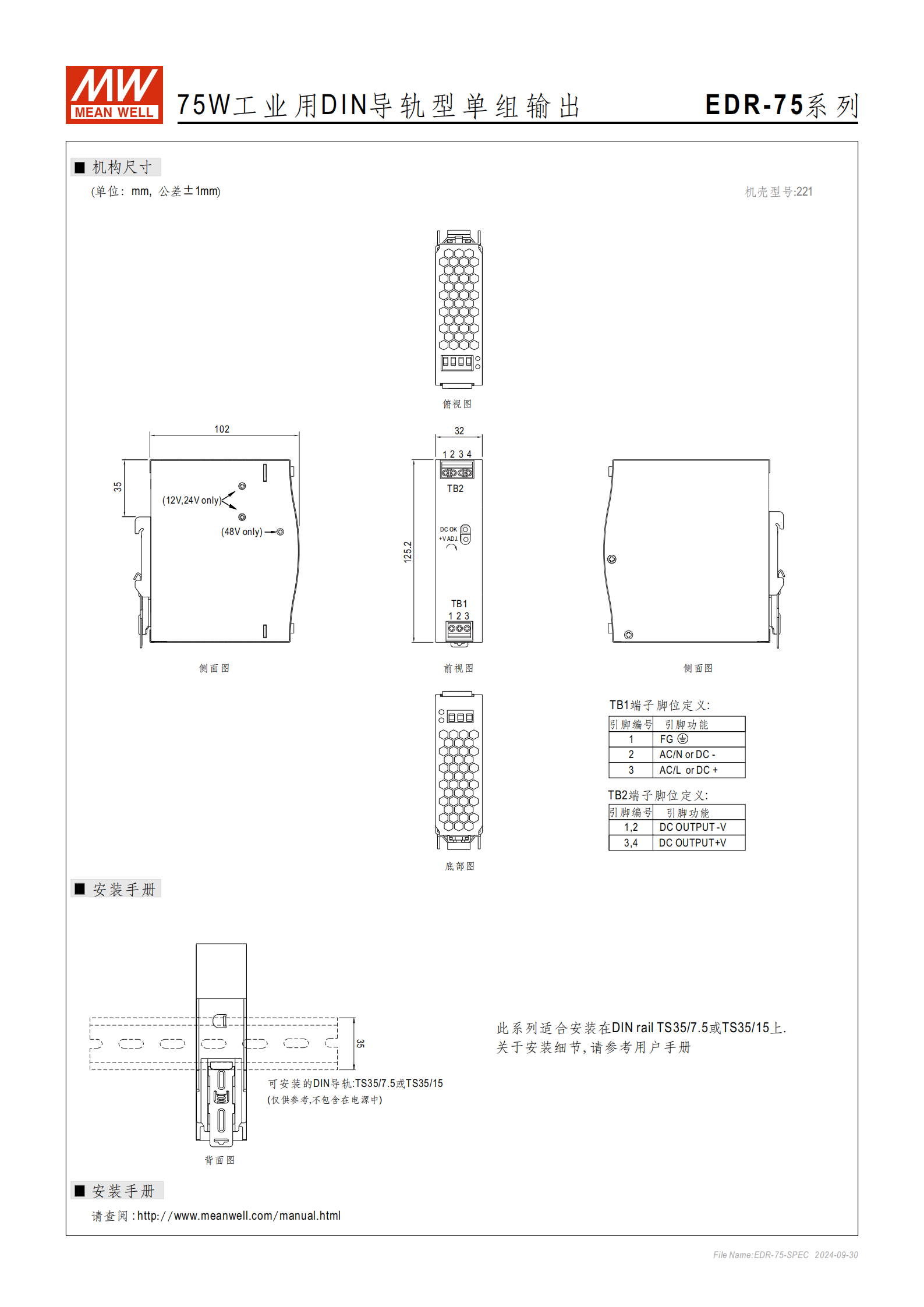

尺寸：32mm（W）×125.2mm（H）×102mm（D），公差 ±1mm
包裝：單臺 0.51Kg；28 臺 / 箱（15.3Kg/1.22CUFT）
五、安規與電磁兼容
安全規范：通過 UL508、TUV BS EN/EN62368-1、BSMI CNS15598-1 認證，符合 BS EN/EN60204-1、EAC TP TC 004 標準
耐壓性能：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均 > 100M Ohms（500VDC、25℃、70% RH 條件下）
電磁兼容發射：符合 BS EN/EN55032（CISPR32）Class A、BS EN/EN61000-3-2/-3、EAC TP TC 020、CNS15936 Class A
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/-3/-4/-5/-6/-8/-11、BS EN/EN55035、BS EN/EN61000-6-2（BS EN/EN50082-2）重工業標準、EAC TP TC 020
六、應用場景
工業控制系統
半導體制造設備
工廠自動化設備
機電設備
七、重要備注
未特別說明時，所有規格參數均在 230VAC 輸入、額定負載、25℃環境溫度下量測
紋波和噪聲測量：12" 雙絞線 + 終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬
電壓精度包含設定誤差、線性調整率和負載調整率
電源需結合終端設備進行電磁兼容確認（參考明緯官網 EMI 聲明）
全功率加載時，推薦安裝距離：頂部 40mm、底部 20mm、左右兩側各 5mm；相鄰設備為熱源時，間距需 15mm

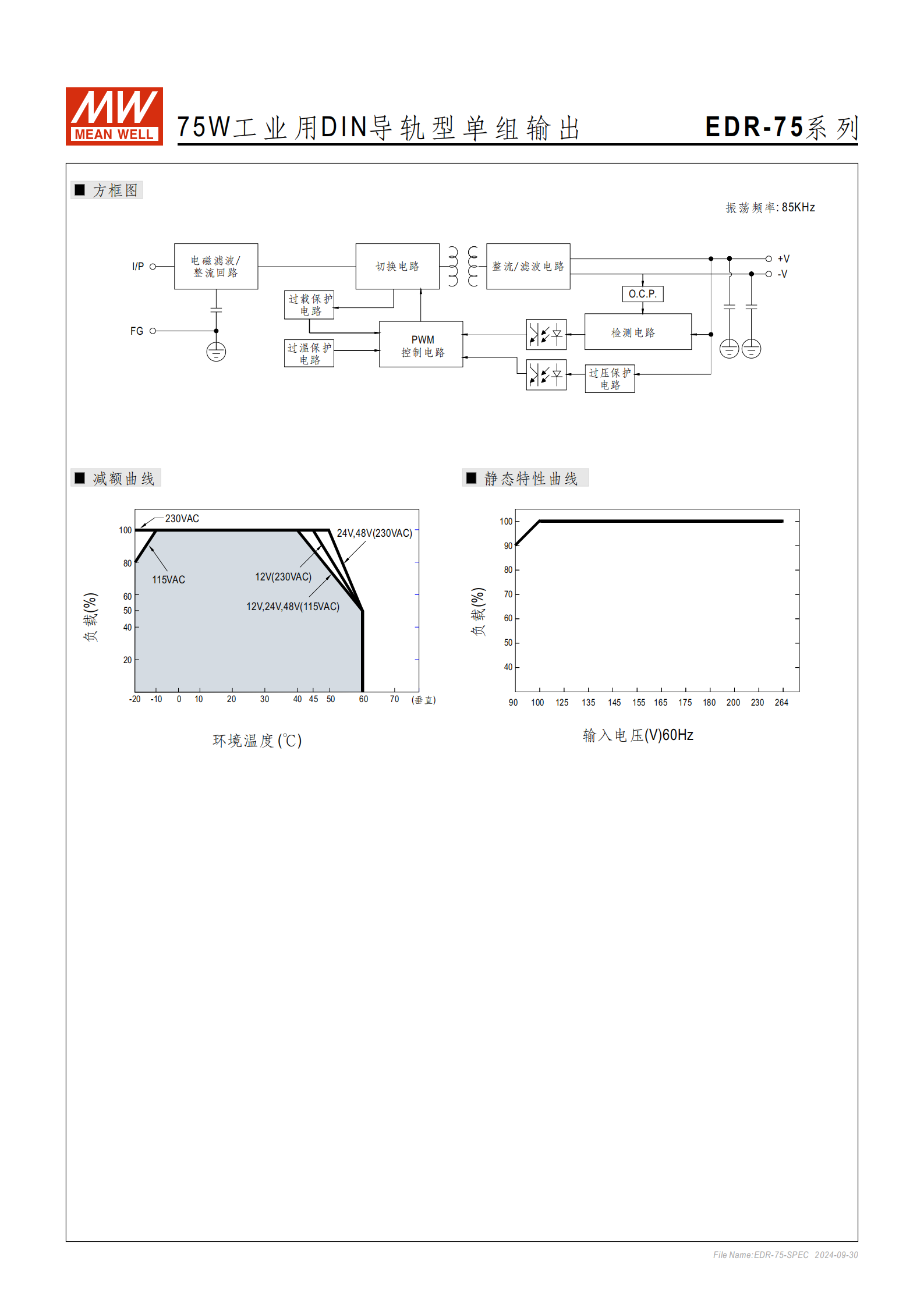

低輸入電壓下需減額輸出（參考減額曲線）
海拔超過 2000 米時，無風扇機型環境溫度每升高 1000 米下降 3.5℃，有風扇機型下降 5℃
4. 關鍵問題
問題 1：EDR-75 系列電源的輸入電壓范圍、核心保護功能有哪些，適配哪些工業場景？
答案：輸入電壓范圍支持 90~264VAC 全范圍交流輸入，兼容 127~370VDC 直流輸入（通過 AC/L (+)/AC/N (-) 連接實現）；核心保護功能包括過負載（105%~130% 額定功率，恒流模式自動恢復）、過電壓（關斷輸出，重啟恢復）、過溫度（關斷輸出，重啟恢復）、短路保護；適配場景為工業控制系統、半導體制造設備、工廠自動化、機電設備。
問題 2：EDR-75 系列三款型號（EDR-75-12/24/48）的核心輸出參數（電壓、電流、效率）有何差異？
答案：三款型號的核心輸出參數差異如下：
| 型號 | 輸出電壓 | 額定電流 | 最高效率（Typ.） |
|---|---|---|---|
| EDR-75-12 | 12V | 6.3A | 85.5% |
| EDR-75-24 | 24V | 3.2A | 87.5% |
| EDR-75-48 | 48V | 1.6A | 88.5% |
| 其中，輸出電壓越高，額定電流越低，效率越高；額定功率方面，EDR-75-12 為 75.6W，其余兩款均為 76.8W。 |
問題 3：EDR-75 系列電源的安裝要求、工作環境極限及安規認證亮點是什么？
答案：安裝要求：適配 TS-35/7.5 或 TS-35/15 導軌，全功率加載時推薦頂部 40mm、底部 20mm、左右兩側各 5mm 安裝間距（相鄰為熱源時需 15mm）；工作環境極限：溫度 - 20~60℃（低輸入電壓需減額），濕度 20~95% RH 無冷凝，海拔超過 2000 米需按標準降低環境溫度使用；安規認證亮點：通過 UL508（工業控制設備）、TUV BS EN/EN62368-1、BSMI CNS15598-1 等核心認證，符合重工業電磁兼容標準，絕緣阻抗 > 100M Ohms，耐壓性能達標，安全性與兼容性突出。
