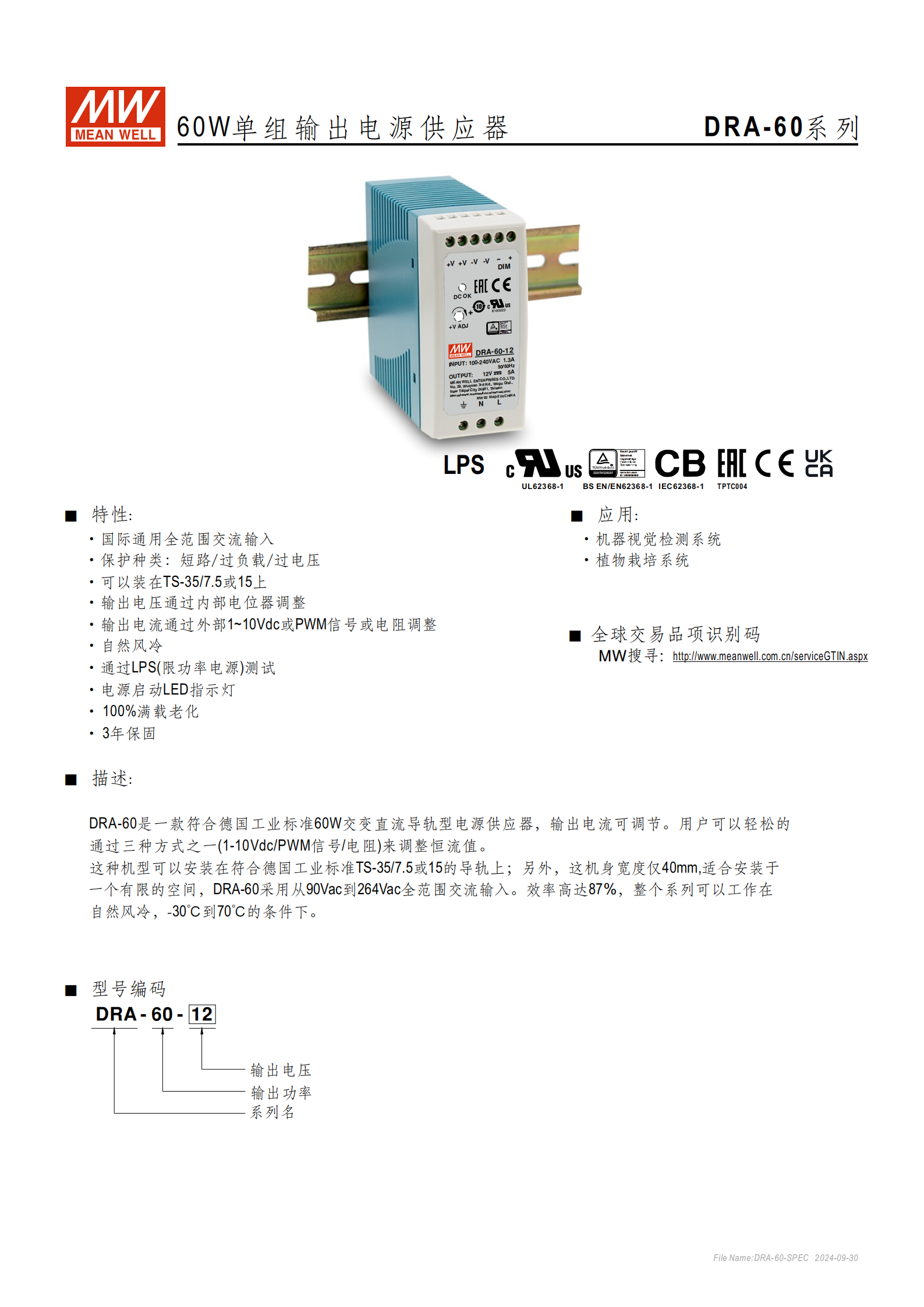

DRA-60 系列是明緯推出的60W 單組輸出導軌型電源供應器，具備90-264Vac 全范圍交流輸入，輸出電壓（12V/24V 兩種型號）可通過內部電位器調整，輸出電流能通過 1~10Vdc、PWM 信號或電阻三種方式調節，支持安裝在 TS-35/7.5 或 15 導軌上，機身寬度僅 40mm，工作溫度范圍為 **-30~+70℃**，效率高達 87%，通過多項國際安規認證，提供 3 年保固，適用于機器視覺檢測系統、植物栽培系統等場景。
品牌與系列：MEAN WELL（明緯）DRA-60 系列，60W 單組輸出交變直流導軌型電源供應器
核心定位：符合德國工業標準，輸出電流可調節，適用于空間受限場景
關鍵優勢：全范圍交流輸入、多方式電流調節、自然風冷、100% 滿載老化、3 年保固
應用場景：機器視覺檢測系統、植物栽培系統

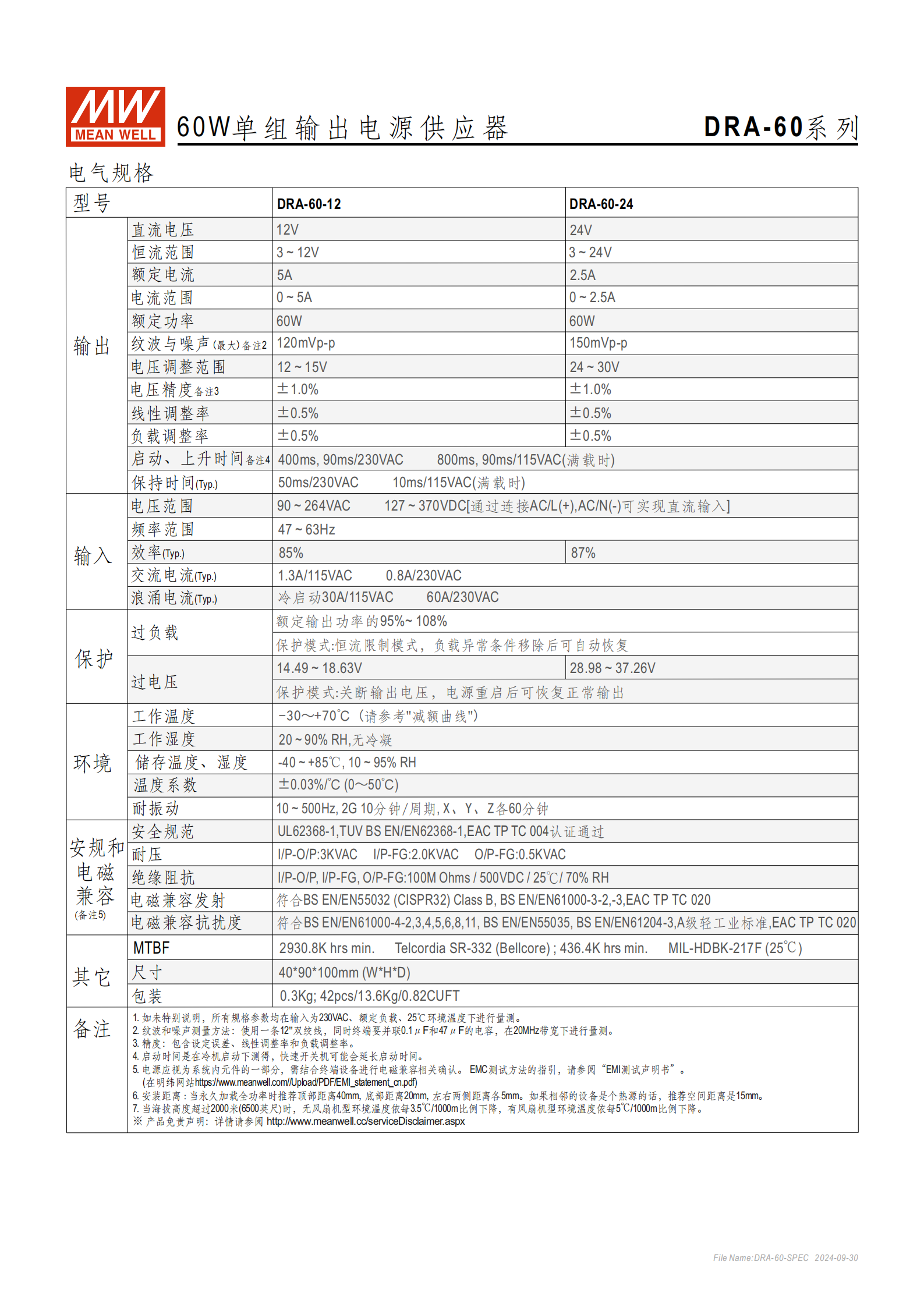

二、型號與核心電氣參數
| 類別 | 具體參數 | DRA-60-12 | DRA-60-24 |
|---|---|---|---|
| 輸出規格 | 直流電壓 | 12V | 24V |
| 額定電流 | 5A | 2.5A | |
| 電流范圍 | 0~5A | 0~2.5A | |
| 恒流范圍 | 3~12V | 3~24V | |
| 額定功率 | 60W | 60W | |
| 電壓調整范圍 | 12~15V | 24~30V | |
| 電壓精度 | ±1.0% | ±1.0% | |
| 紋波與噪聲（最大） | 120mVp-p | 150mVp-p | |
| 線性調整率 | ±0.5% | ±0.5% | |
| 負載調整率 | ±0.5% | ±0.5% | |
| 輸入規格 | 輸入電壓范圍 | 90~264Vac（全范圍） | 90~264Vac（全范圍） |
| 頻率范圍 | 47~63Hz | 47~63Hz | |
| 效率（Typ.） | 87% | 87% | |
| 交流電流（Typ.） | 1.3A/115VAC、0.8A/230VAC | 1.3A/115VAC、0.8A/230VAC | |
| 浪涌電流（Typ.） | 30A/115VAC、60A/230VAC（冷啟動） | 30A/115VAC、60A/230VAC（冷啟動） |
三、保護功能
短路保護：自動恢復機制
過負載保護：恒流限制模式，負載異常移除后自動恢復；保護電壓范圍為 14.49~18.63V（12V 型號）、28.98~37.26V（24V 型號）
過電壓保護：關斷輸出電壓，電源重啟后恢復正常輸出
四、環境適應能力
工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85℃，儲存濕度 10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
海拔適應：超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃

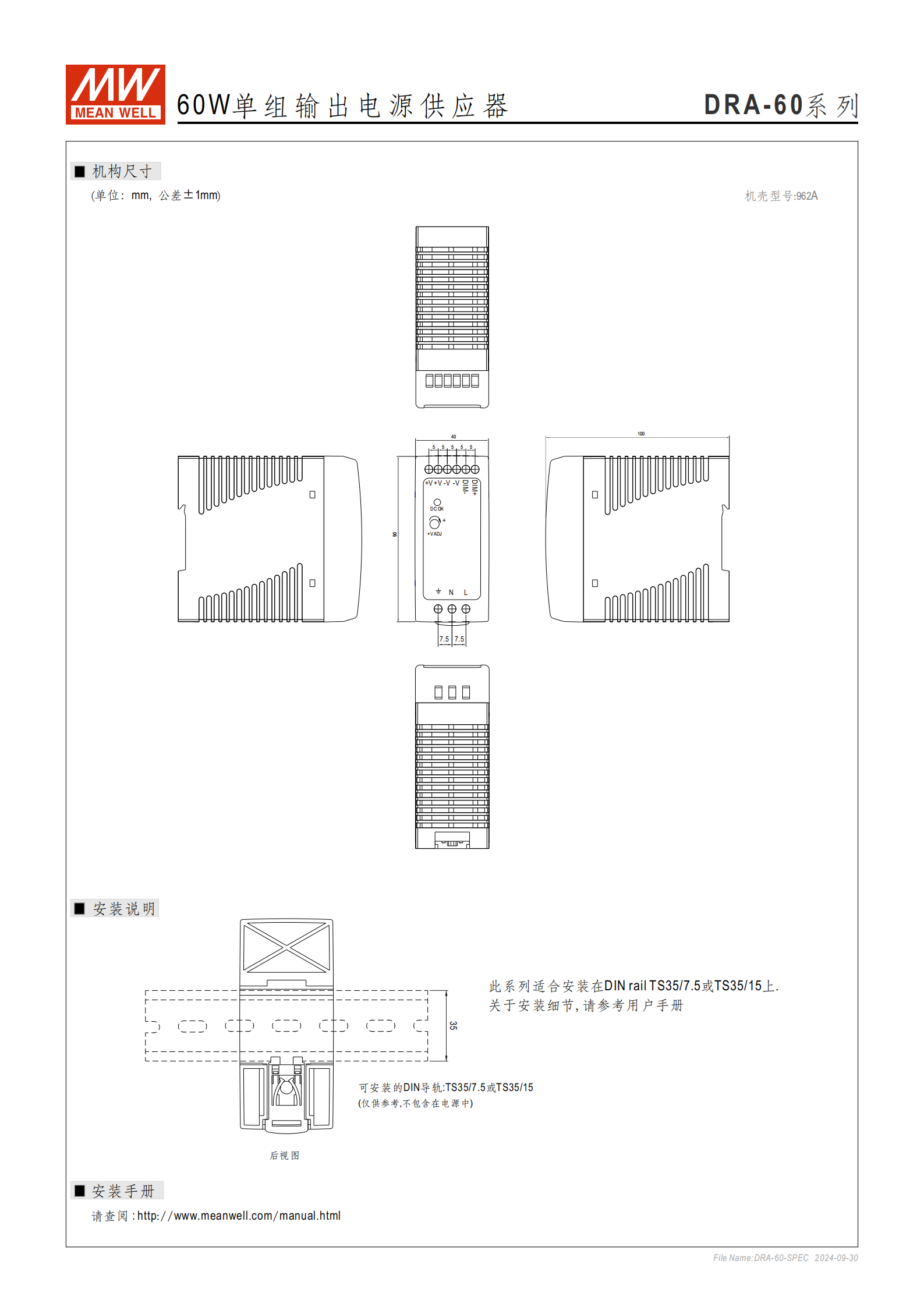

五、物理與安裝規格
尺寸：4090100mm（WHD）
重量：單臺 0.3Kg，包裝規格 42pcs/13.6Kg/0.82CUFT
安裝方式：支持 TS-35/7.5 或 15 導軌安裝
安裝距離要求：頂部 40mm、底部 20mm、左右兩側各 5mm；相鄰設備為熱源時需 15mm 間距
六、安規與電磁兼容
安全認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 認證
耐壓規格：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH
電磁兼容發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2、-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4-2、3、4、5、6、8、11、BS EN/EN55035、BS EN/EN61204-3 A 級輕工業標準、EAC TP TC 020

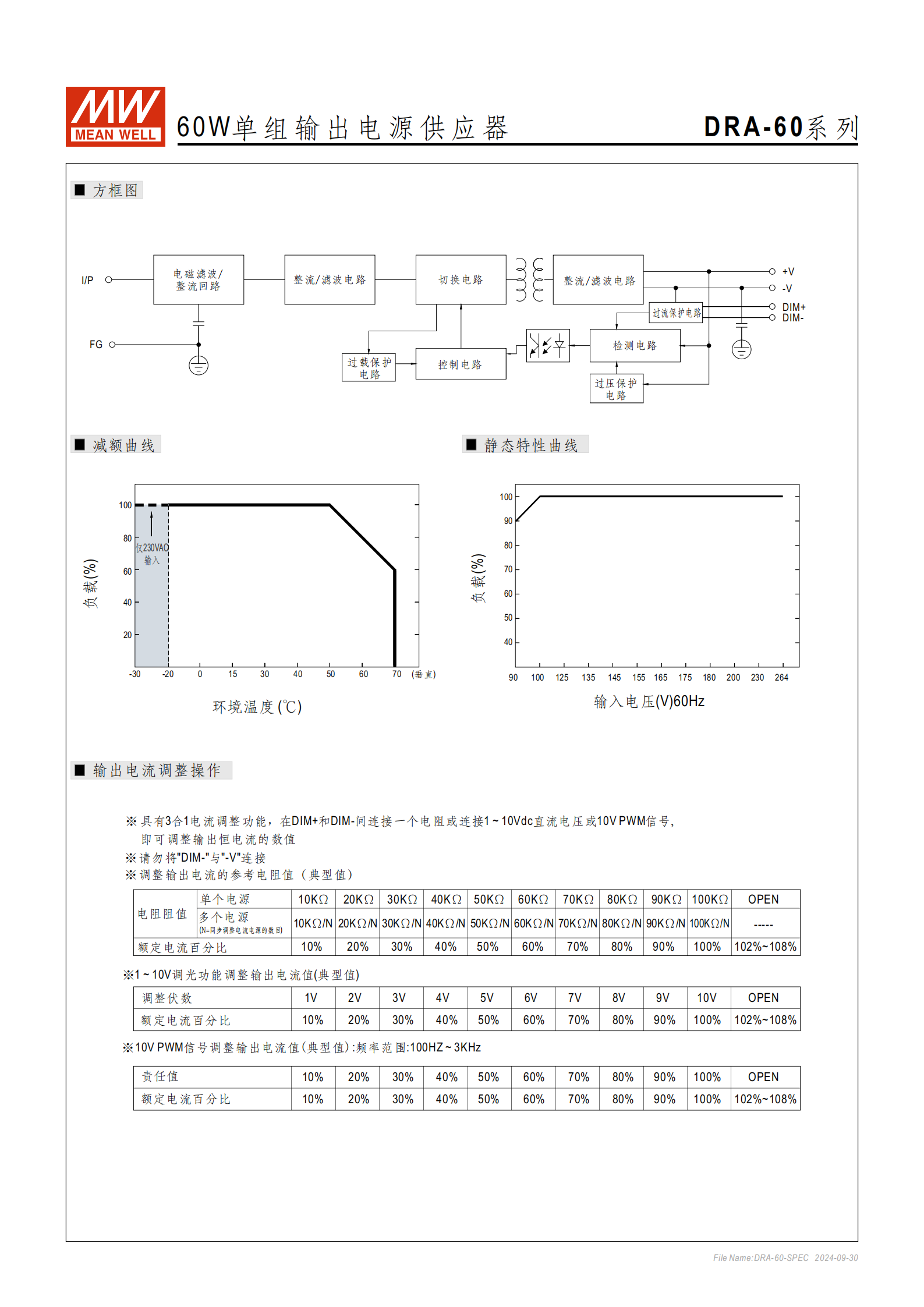

七、輸出電流調整方式（三種模式）
電阻調整（DIM + 與 DIM - 間連接電阻）| 電阻阻值 | 單個電源額定電流百分比 | 多個電源（N 臺同步）額定電流百分比 ||----------|------------------------|----------------------------------|| 10KΩ | 10% | 10% || 20KΩ | 20% | 20%/N || 30KΩ | 30% | 30%/N || 40KΩ | 40% | 40%/N || 50KΩ | 50% | 50%/N || 60KΩ | 60% | 60%/N || 70KΩ | 70% | 70%/N || 80KΩ | 80% | 80%/N || 90KΩ | 90% | 90%/N || 100KΩ | 100% | 100%/N || OPEN | 102%~108% | - |
1~10Vdc 調整| 調整伏數 | 1V | 2V | 3V | 4V | 5V | 6V | 7V | 8V | 9V | 10V | OPEN ||----------|----|----|----|----|----|----|----|----|----|-----|------|| 額定電流百分比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | 102%~108% |
10V PWM 信號調整（頻率范圍 100HZ~3KHz）| 責任值 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | OPEN ||--------|----|----|----|----|----|----|----|----|----|-----|------|| 額定電流百分比 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% | 102%~108% |

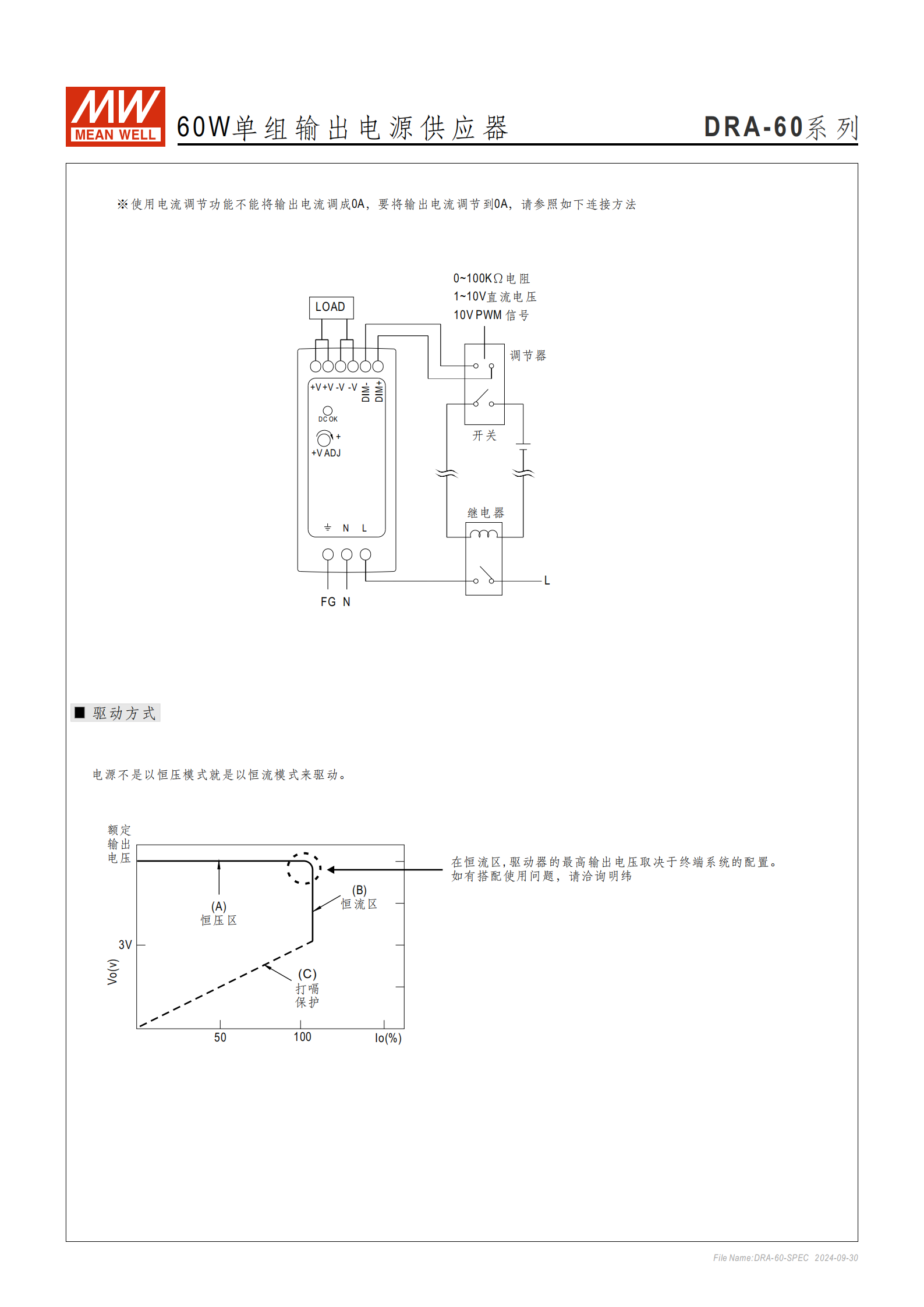

注意：不可將 "DIM-" 與 "-V" 連接；電流調節功能無法將輸出電流調至 0A，需特殊連接方式實現。
八、其他關鍵參數
MTBF：最小 2930.8K hrs（Telcordia SR-332 標準）；最小 436.4K hrs（MIL-HDBK-217F 標準，25℃）
啟動與保持時間：啟動時間 400ms（230VAC 滿載）、800ms（115VAC 滿載）；保持時間 50ms（230VAC 滿載）、10ms（115VAC 滿載）
4. 關鍵問題
問題 1：DRA-60 系列電源有哪些輸出規格選項，核心輸出參數有何差異？
答案：該系列有兩個型號，核心差異集中在輸出電壓和對應電流參數：
DRA-60-12：輸出直流電壓 12V（可調整至 12~15V），額定電流 5A，電流范圍 0~5A，恒流范圍 3~12V，最大紋波與噪聲 120mVp-p；
DRA-60-24：輸出直流電壓 24V（可調整至 24~30V），額定電流 2.5A，電流范圍 0~2.5A，恒流范圍 3~24V，最大紋波與噪聲 150mVp-p；
兩者額定功率均為 60W，電壓精度（±1.0%）、線性調整率（±0.5%）、負載調整率（±0.5%）一致。
問題 2：DRA-60 系列電源的輸出電流有哪些調整方式，具體如何對應電流比例？
答案：支持三種調整方式，均按線性比例對應額定電流百分比，具體如下：
電阻調整：在 DIM + 與 DIM - 間連接 10KΩ~100KΩ 電阻，對應 10%~100% 額定電流，OPEN 狀態為 102%~108%；多臺同步調整時電阻值需按臺數 N 均分（如 20KΩ/N 對應 20%）；
1~10Vdc 調整：輸入 1V~10V 直流電壓，對應 10%~100% 額定電流，OPEN 狀態為 102%~108%；
10V PWM 信號調整：頻率范圍 100HZ~3KHz，PWM 責任值 10%~100% 對應同等額定電流比例，OPEN 狀態為 102%~108%；
關鍵注意事項：不可將 "DIM-" 與 "-V" 連接，且三種方式均無法直接將電流調至 0A。
問題 3：DRA-60 系列電源的安裝要求、環境適應能力及安全認證情況如何？
答案：
安裝要求：支持 TS-35/7.5 或 15 導軌安裝，機身寬度 40mm；全功率運行時，頂部需留 40mm、底部 20mm、左右各 5mm 間距，相鄰為熱源時間距需 15mm；
環境適應能力：工作溫度 - 30~+70℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝），儲存溫度 - 40~+85℃；耐振動（10~500Hz，2G），海拔超 2000 米時無風扇機型環境溫度每 1000 米下降 3.5℃；
安全認證：通過 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 認證；電磁兼容符合 BS EN/EN55032 Class B（發射）、BS EN/EN61000-4 系列等 A 級標準（抗擾度），耐壓 I/P-O/P 達 3KVAC，絕緣阻抗≥100MΩ。
