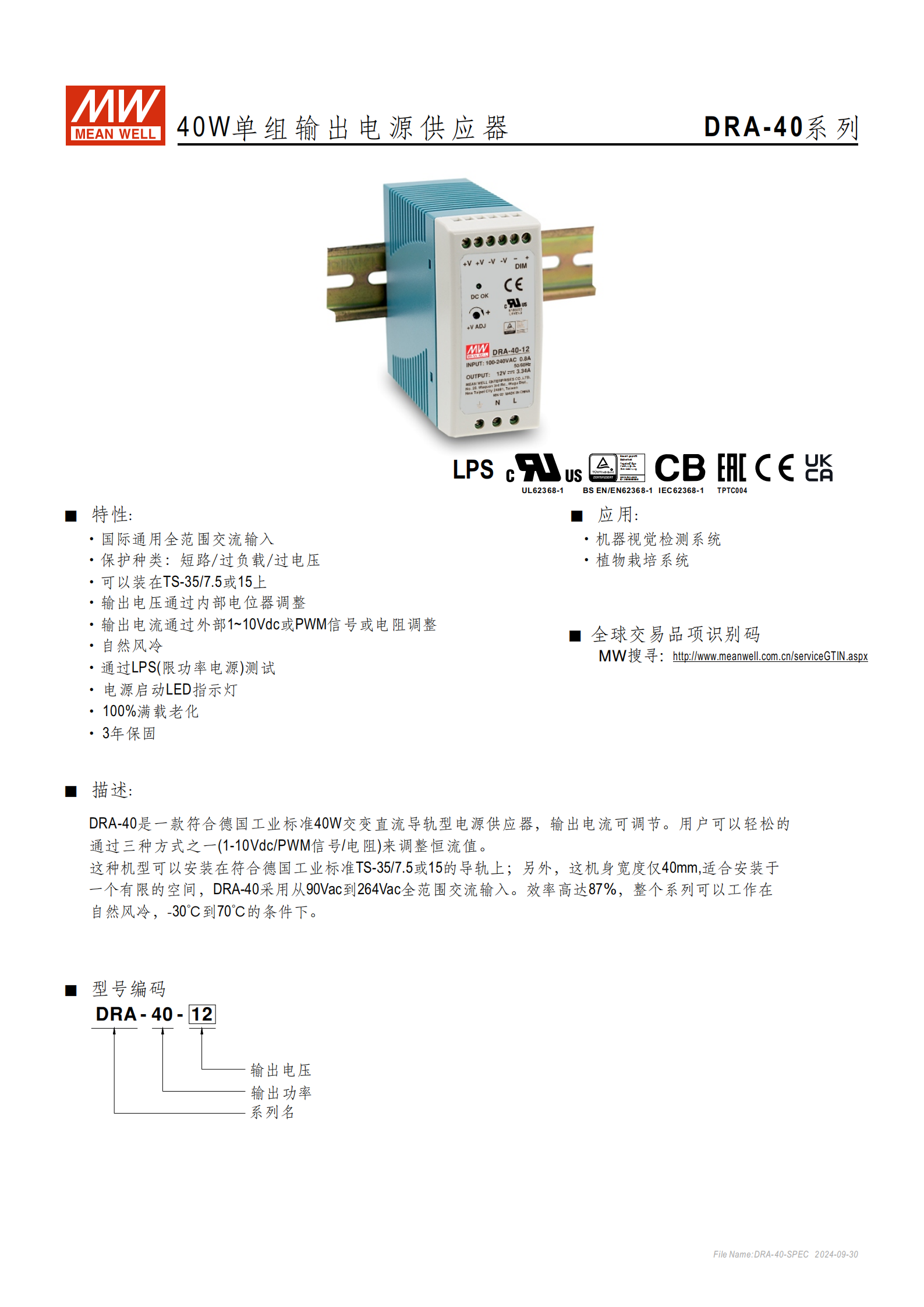

DRA-40 系列是明緯推出的40W 單組輸出導軌型電源供應器，具備90~264VAC 全范圍交流輸入，支持1~10Vdc/PWM 信號 / 電阻三種方式調整輸出電流，機身寬度僅40mm，可安裝于 TS-35/7.5 或 15 導軌，工作溫度范圍 **-30~+70℃** ，效率最高達87% ，擁有短路 / 過負載 / 過電壓保護功能，通過 LPS 及多項國際安規認證，提供3 年保固，適用于機器視覺檢測系統、植物栽培系統等場景。
一、產品核心概況
品牌與系列：MEAN WELL（明緯） DRA-40 系列，定位為40W 單組輸出導軌型電源供應器，符合德國工業標準
核心優勢：國際通用全范圍交流輸入、輸出電流可調、緊湊尺寸適配有限空間、多重保護、高可靠性
保固與測試：100% 滿載老化測試，提供3 年保固
應用場景：機器視覺檢測系統、植物栽培系統
二、關鍵電氣規格（表格匯總）

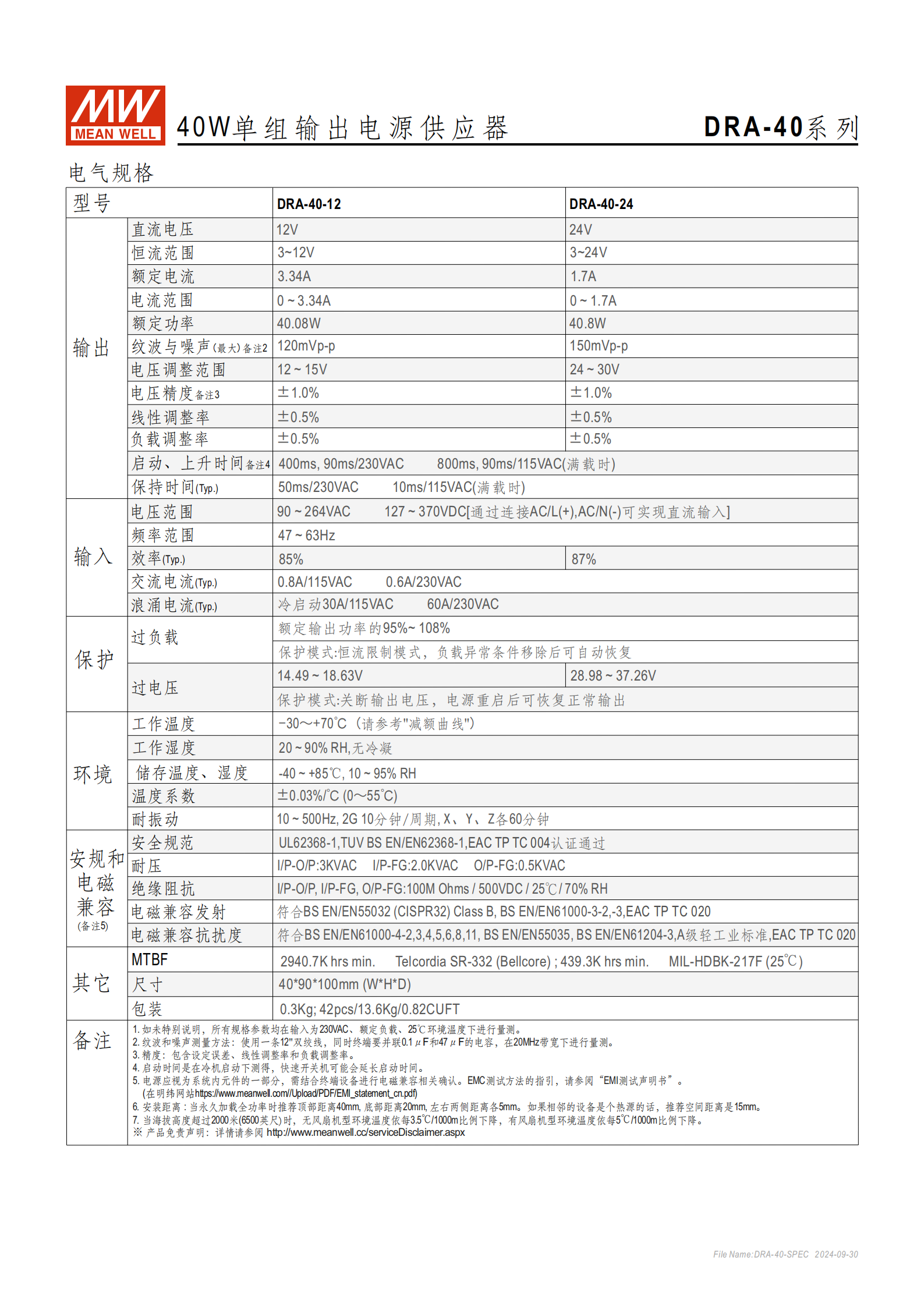

| 類別 | 具體參數 | DRA-40-12 | DRA-40-24 | 備注 |
|---|---|---|---|---|
| 輸出 | 直流電壓 | 12V | 24V | - |
| 恒流范圍 | 3~12V | 3~24V | - | |
| 額定電流 | 3.34A | 1.7A | - | |
| 電流范圍 | 0~3.34A | 0~1.7A | - | |
| 額定功率 | 40.08W | 40.8W | - | |
| 紋波與噪聲（最大） | 120mVp-p | 150mVp-p | 20MHz 帶寬下測量 | |
| 電壓調整范圍 | 12~15V | 24~30V | 內部電位器調整 | |
| 電壓精度 | ±1.0% | ±1.0% | 含設定誤差、線性及負載調整率 | |
| 線性調整率 | ±0.5% | ±0.5% | - | |
| 負載調整率 | ±0.5% | ±0.5% | - | |
| 輸入 | 電壓范圍 | 90~264VAC；127~370VDC | 同左 | 直流輸入需連接 AC/L (+),AC/N (-) |
| 頻率范圍 | 47~63Hz | 同左 | - | |
| 效率（Typ.） | 85% | 87% | 230VAC、額定負載、25℃環境 | |
| 交流電流（Typ.） | 0.8A/115VAC；0.6A/230VAC | 同左 | - | |
| 浪涌電流（Typ.） | 30A/115VAC；60A/230VAC | 同左 | 冷啟動狀態 |
三、保護功能詳情
過負載保護：觸發條件為額定輸出功率的95%~108% ，保護模式為恒流限制，負載異常移除后可自動恢復
過電壓保護：觸發電壓范圍分別為14.49~18.63V（DRA-40-12）、28.98~37.26V（DRA-40-24），保護模式為關斷輸出，電源重啟后恢復正常
短路保護：包含于多重保護體系，保障電源及負載安全
四、環境與物理特性
環境參數
工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90%RH（無冷凝）
儲存溫度：-40~+85℃，儲存濕度：10~95%RH
溫度系數：±0.03%/℃（0~55℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
物理參數
尺寸：4090100mm（WHD）
單機重量：0.3Kg
包裝規格：42pcs/13.6Kg/0.82CUFT

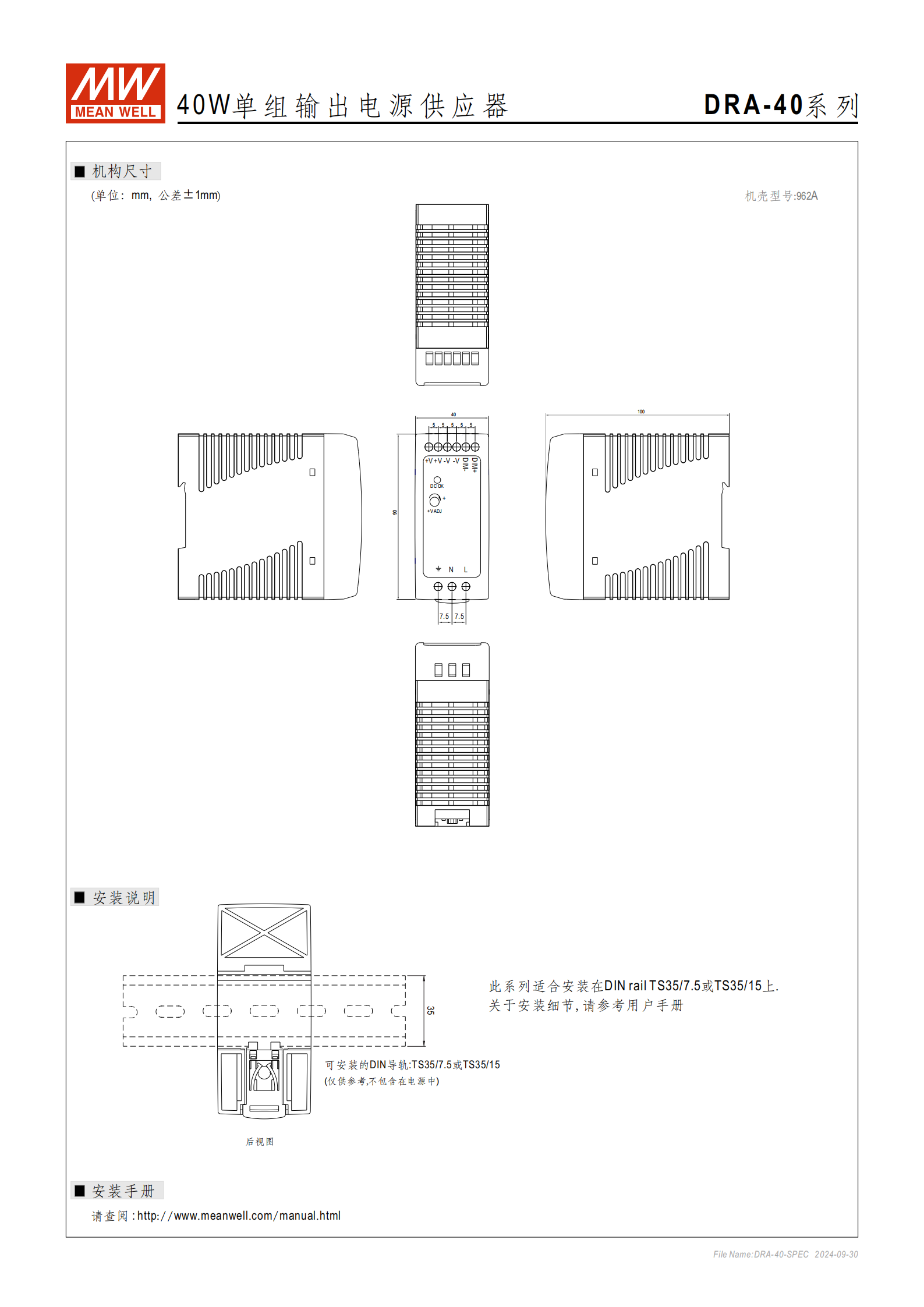

安裝方式：可安裝于 TS-35/7.5 或 15 標準導軌，推薦安裝距離：頂部 40mm、底部 20mm、兩側各 5mm（相鄰為熱源時需 15mm）

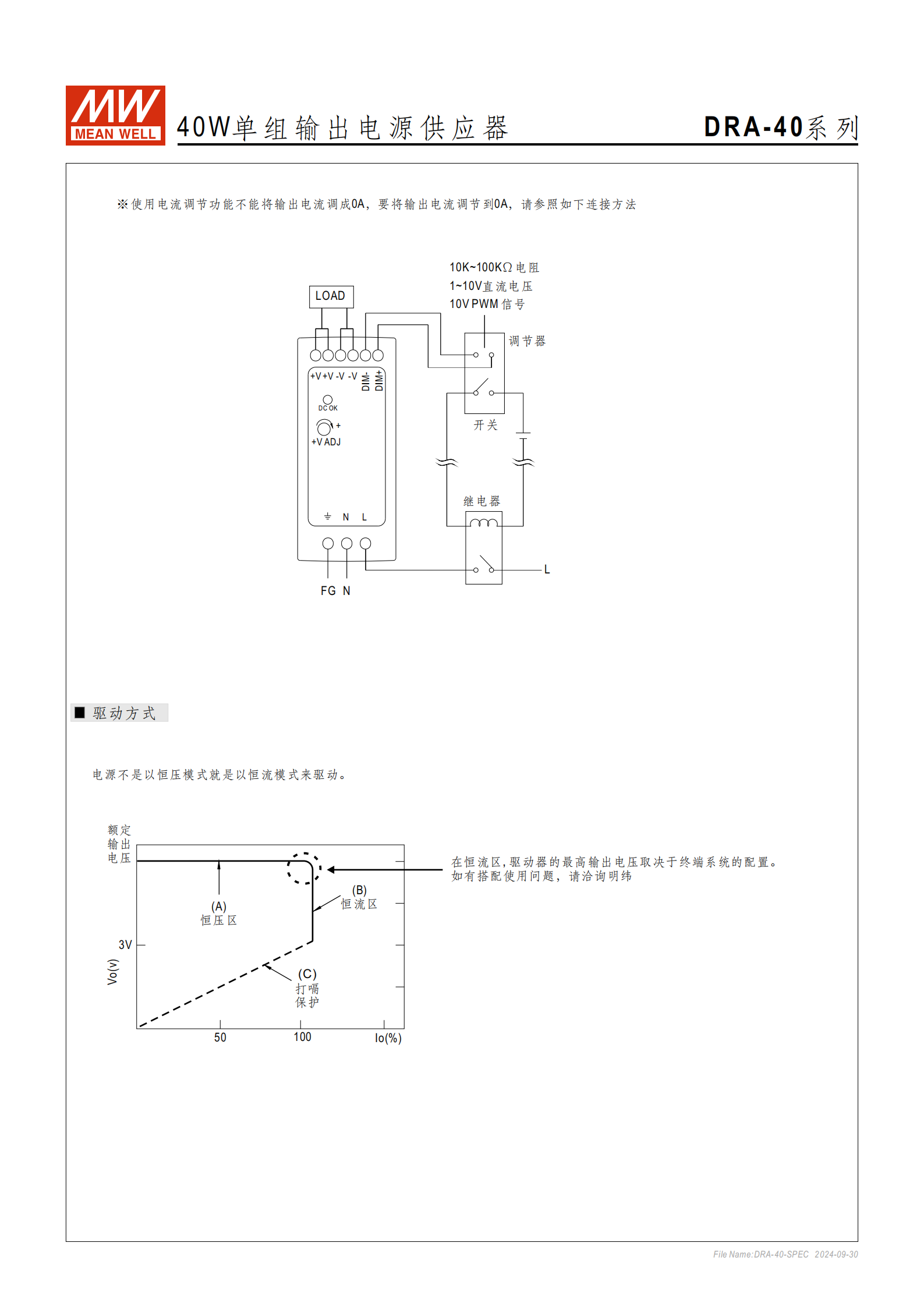

五、輸出電流調整方式（3 合 1 功能）

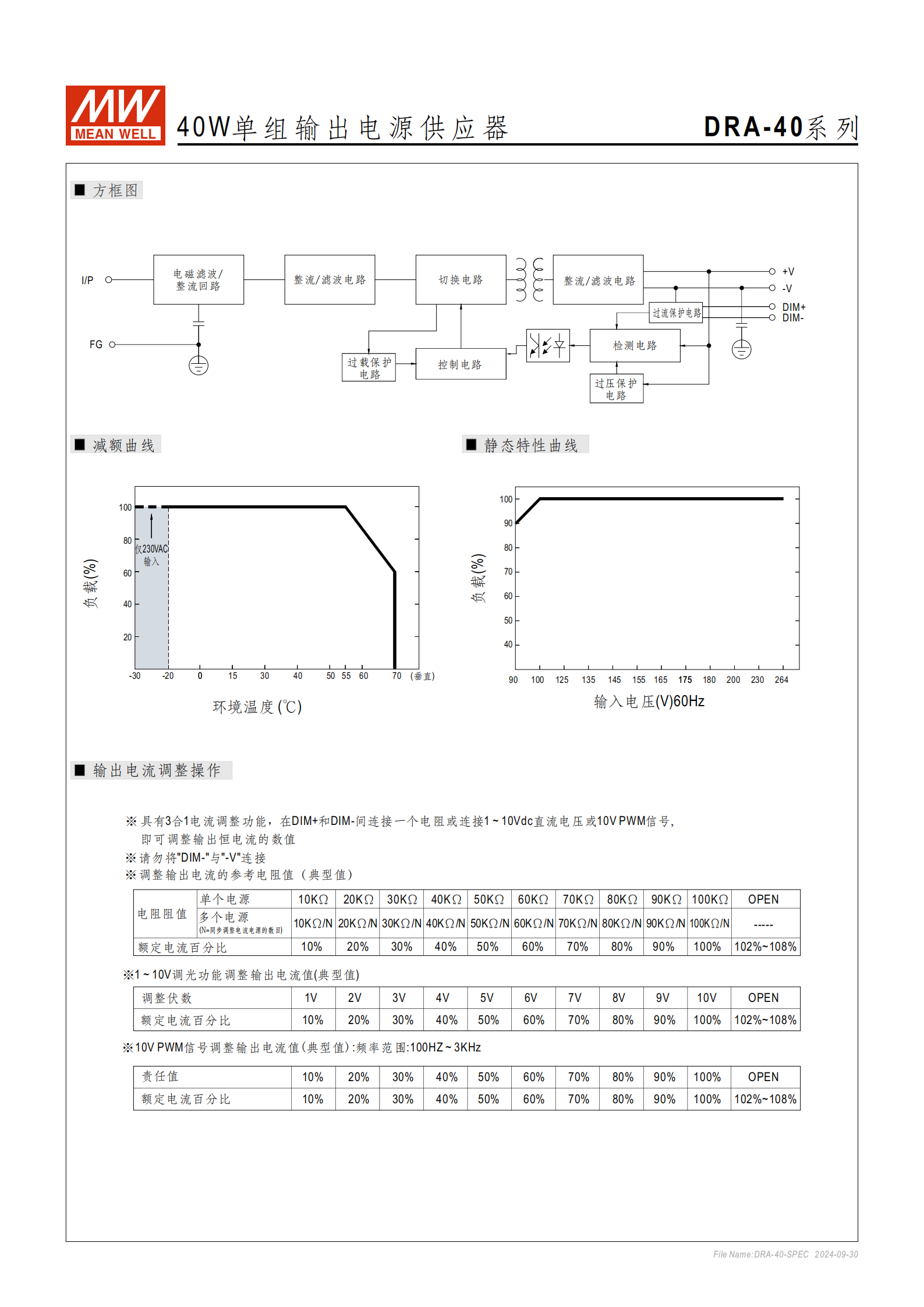

電阻調整：在 DIM + 和 DIM - 間連接電阻，參考值如下（典型值）| 電阻阻值 | 額定電流百分比 | 多個電源同步調整（N 為電源數目） ||----------|----------------|--------------------------------|| 10KΩ | 10% | 10KΩ/N || 20KΩ | 20% | 20KΩ/N || ... | ... | ... || 100KΩ | 100% | 100KΩ/N || OPEN | 102%~108% | - |
電壓調整：輸入 1~10Vdc 直流電壓，對應額定電流百分比 10%~100%（OPEN 狀態為 102%~108%）
PWM 信號調整：輸入 10V PWM 信號（頻率范圍100HZ~3KHz），責任值 10%~100% 對應額定電流百分比 10%~100%（OPEN 狀態為 102%~108%）
注意事項：請勿將 "DIM-" 與 "-V" 連接；電流調節功能無法將輸出電流調至 0A，需特殊連接方式實現
六、安規與電磁兼容
安全規范：通過UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004認證
耐壓性能：I/P-O/P：3KVAC；I/P-FG：2.0KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms（500VDC、25℃、70% RH 條件下）
電磁兼容發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2/-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/-3/-4/-5/-6/-8/-11、BS EN/EN55035、BS EN/EN61204-3（A 級輕工業標準）、EAC TP TC 020
4. 關鍵問題
問題 1：DRA-40 系列電源有哪些輸出電流調整方式？不同方式下如何實現額定電流 10%~100% 的調節？
答案：該系列支持 3 種輸出電流調整方式，具體調節邏輯如下：
電阻調整：在 DIM + 和 DIM - 間連接 10KΩ~100KΩ 電阻，對應額定電流 10%~100%（多個電源同步調整時，電阻值需按電源數目 N 均分，即 R/N）；
電壓調整：在 DIM + 和 DIM - 間輸入 1~10Vdc 直流電壓，1V 對應 10% 額定電流，10V 對應 100% 額定電流；
PWM 信號調整：輸入 10V、頻率 100HZ~3KHz 的 PWM 信號，信號責任值 10%~100% 對應額定電流 10%~100%。三種方式的 OPEN 狀態均對應額定電流 102%~108%，且不可將 "DIM-" 與 "-V" 連接。
問題 2：DRA-40 系列的輸入輸出關鍵電氣參數有哪些？兩款型號（DRA-40-12/DRA-40-24）的核心差異是什么？
答案：核心電氣參數及型號差異如下：
共同輸入?yún)?shù)：電壓范圍 90~264VAC/127~370VDC，頻率 47~63Hz，浪涌電流冷啟動 30A/115VAC、60A/230VAC；
型號核心差異（輸出側）：| 參數 | DRA-40-12 | DRA-40-24 ||------|-----------|-----------|| 輸出電壓 | 12V（調整范圍 12~15V） | 24V（調整范圍 24~30V） || 額定電流 | 3.34A | 1.7A || 紋波與噪聲（最大） | 120mVp-p | 150mVp-p || 過電壓保護范圍 | 14.49~18.63V | 28.98~37.26V || 效率（Typ.） | 85% | 87% |
問題 3：DRA-40 系列電源的安裝要求、工作環境限制及保護功能分別是什么？
答案：
安裝要求：可安裝于 TS-35/7.5 或 15 標準導軌；全功率運行時，推薦頂部距離 40mm、底部 20mm、兩側各 5mm，相鄰設備為熱源時需預留 15mm 空間；海拔超過 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 下降；
工作環境限制：工作溫度 **-30~+70℃**（需參考減額曲線），工作濕度 20~90% RH（無冷凝），儲存溫度 - 40~+85℃、濕度 10~95% RH；
保護功能：包含過負載、過電壓、短路保護。其中過負載在額定功率 95%~108% 時觸發，恒流限制 + 自動恢復；過電壓按型號觸發對應電壓范圍，關斷輸出 + 重啟恢復；短路保護保障設備安全。
