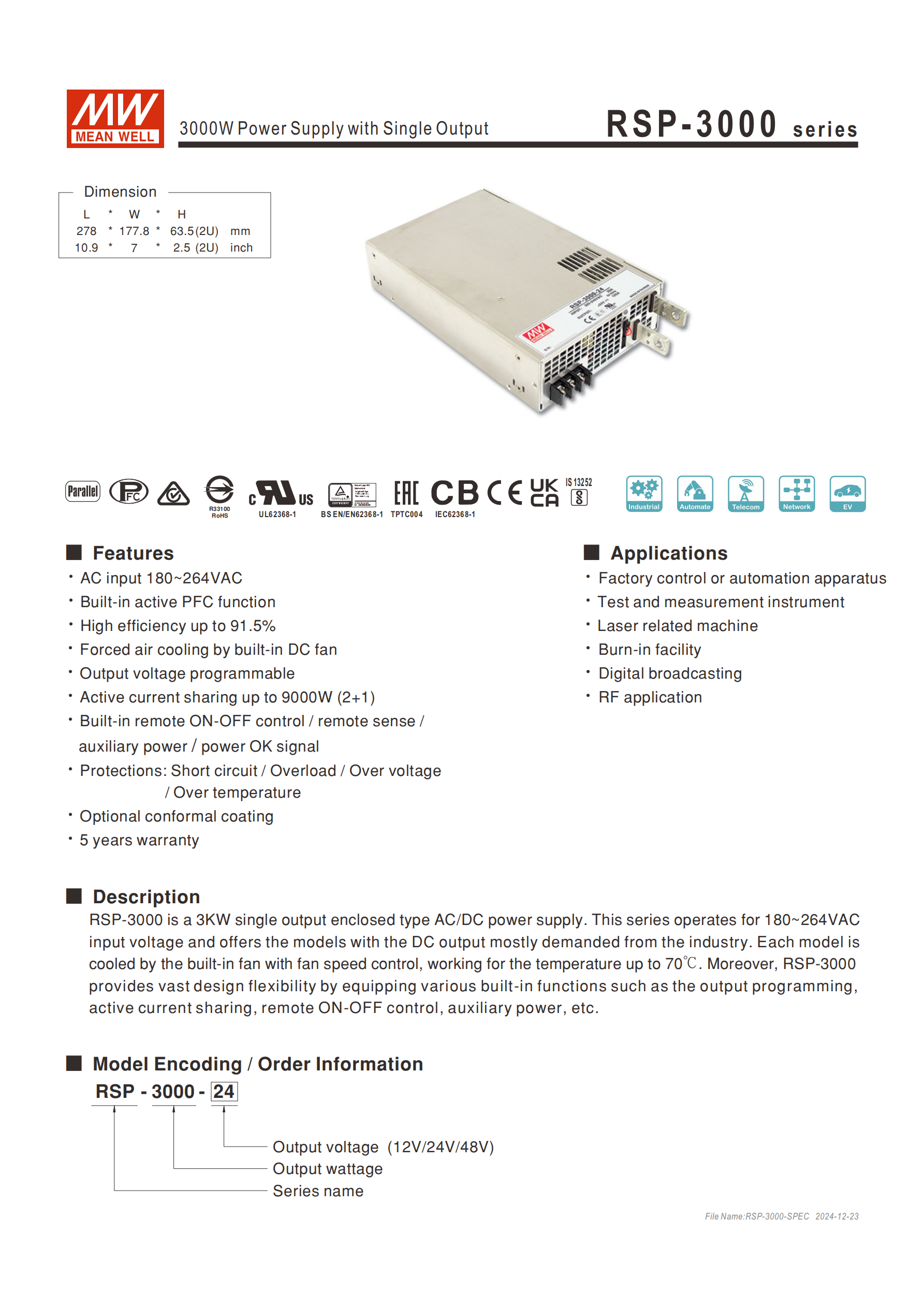

MEAN WELL RSP-3000 系列是一款 3000W 單組輸出機殼型交流變直流電源供應器，輸入電壓范圍180~264VAC，支持12V/24V/48V三種輸出電壓規格，額定電流分別為 200A、125A、62.5A，效率高達91.5% ，內建主動式 PFC、直流風扇強制冷卻等功能，具備短路 / 過負載 / 過電壓 / 過溫度等多重保護，可主動式并聯達9000W(2+1) ，支持遙控開關、遙感、輸出電壓調整等功能，工作溫度范圍 **-20~+70℃** ，通過多項安規認證，提供5 年保固，廣泛應用于工業控制、測試測量儀器等場景。
一、產品概述
品牌與系列：MEAN WELL（明緯）RSP-3000 系列
產品類型：3000W 單組輸出機殼型交流變直流（AC-DC）電源供應器
核心定位：滿足工業級高功率需求，提供穩定直流輸出
保固期限：5 年
應用場景：工業控制或自動化裝置、測試和測量儀器、激光相關類機器、老化設備、數字廣播等

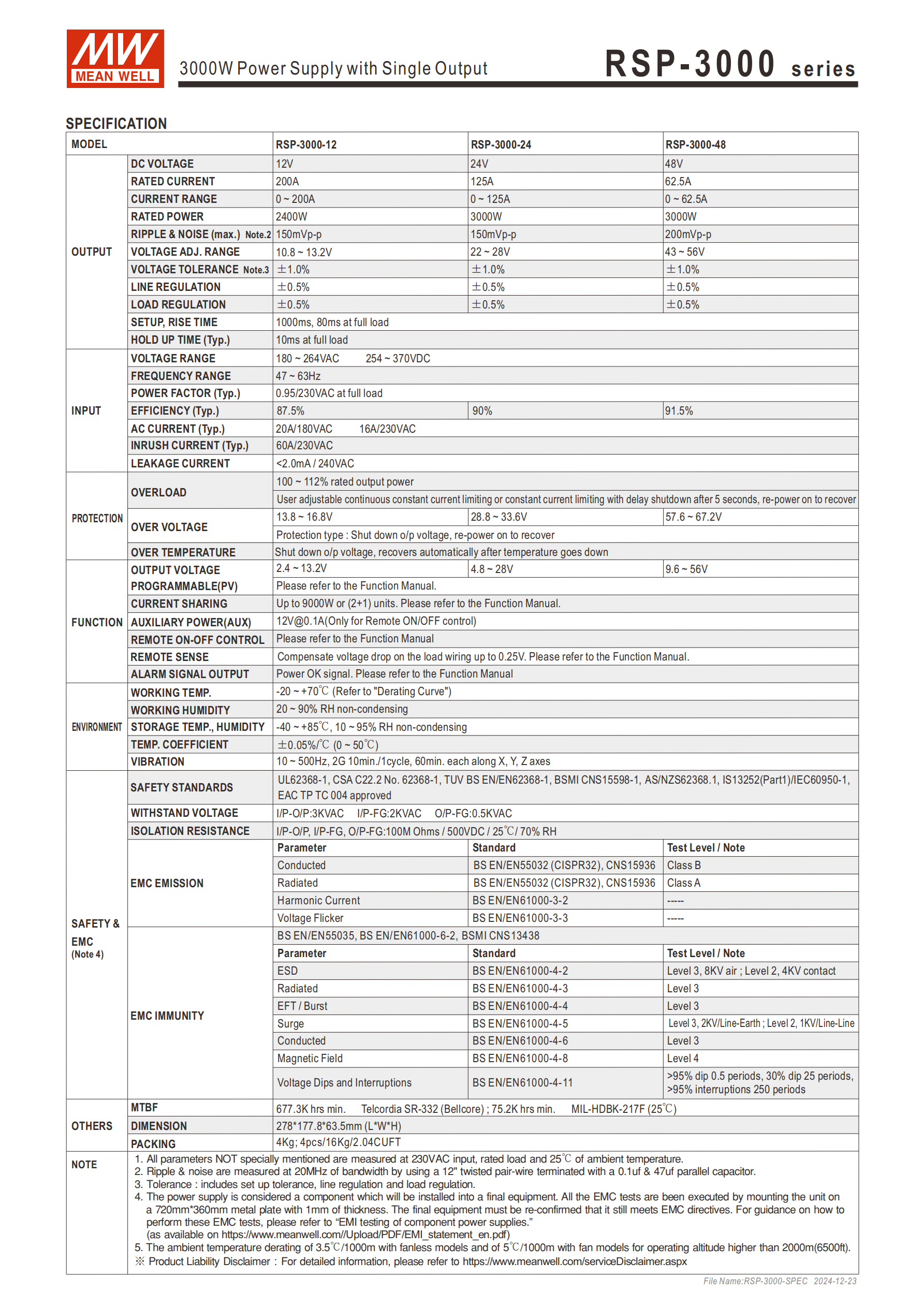

二、核心電氣規格
（1）輸入?yún)?shù)
| 參數名稱 | 具體數值 |
|---|---|
| 電壓范圍 | 180~264VAC（交流）、254~370VDC（直流） |
| 頻率范圍 | 47~63Hz |
| 功率因子（Typ.） | 0.95（230VAC 滿載時） |
| 交流電流（Typ.） | 20A/180VAC、16A/230VAC |
| 浪涌電流（Typ.） | 60A/230VAC |
| 漏電流 | <2.0mA / 240VAC |
（2）輸出參數（分機型）
| 參數名稱 | RSP-3000-12 | RSP-3000-24 | RSP-3000-48 |
|---|---|---|---|
| 直流電壓 | 12V | 24V | 48V |
| 額定電流 | 200A | 125A | 62.5A |
| 電流范圍 | 0~200A | 0~125A | 0~62.5A |
| 額定功率 | 2400W | 3000W | 3000W |
| 電壓調整范圍 | 10.8~13.2V | 22~28V | 43~56V |
| 電壓精度 | ±1.0% | ±1.0% | ±1.0% |
| 線性調整率 | ±0.5% | ±0.5% | ±0.5% |
| 負載調整率 | ±0.5% | ±0.5% | ±0.5% |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p | 200mVp-p |
| 啟動 / 上升時間（滿載） | 1000ms / 80ms | 10ms | - |
（3）效率表現

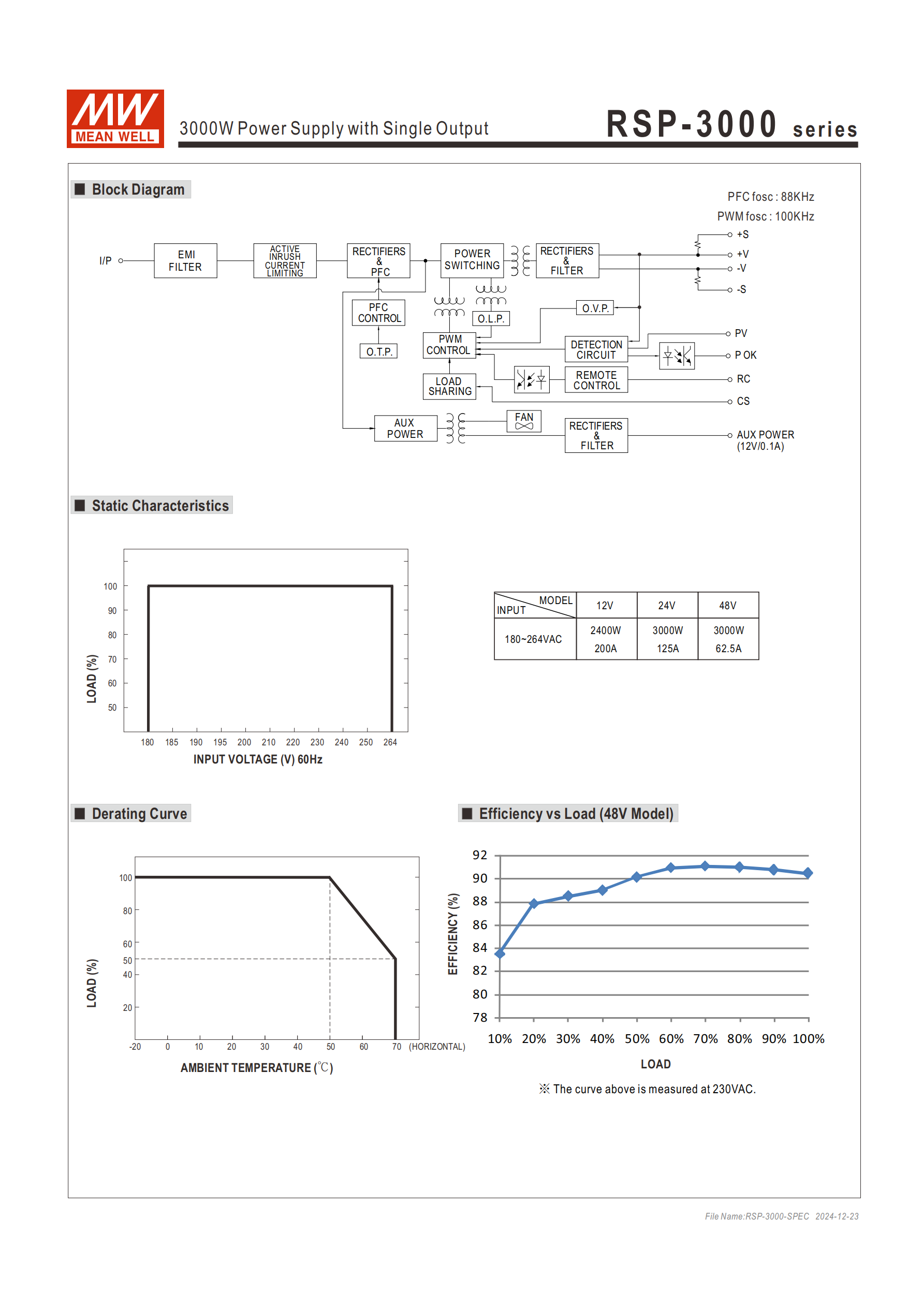

不同機型典型效率：RSP-3000-12（87.5%）、RSP-3000-24（90%）、RSP-3000-48（91.5%）
三、核心功能與特性
（1）基礎功能
內建主動式 PFC 功能，提升電能利用率
內建直流風扇強制冷卻，保障高溫環境下穩定工作
輸出電壓可調整，支持內部電位器或外部電壓控制
輔助電源：12V@0.1A（僅用于遙控開 / 關）
（2）擴展功能

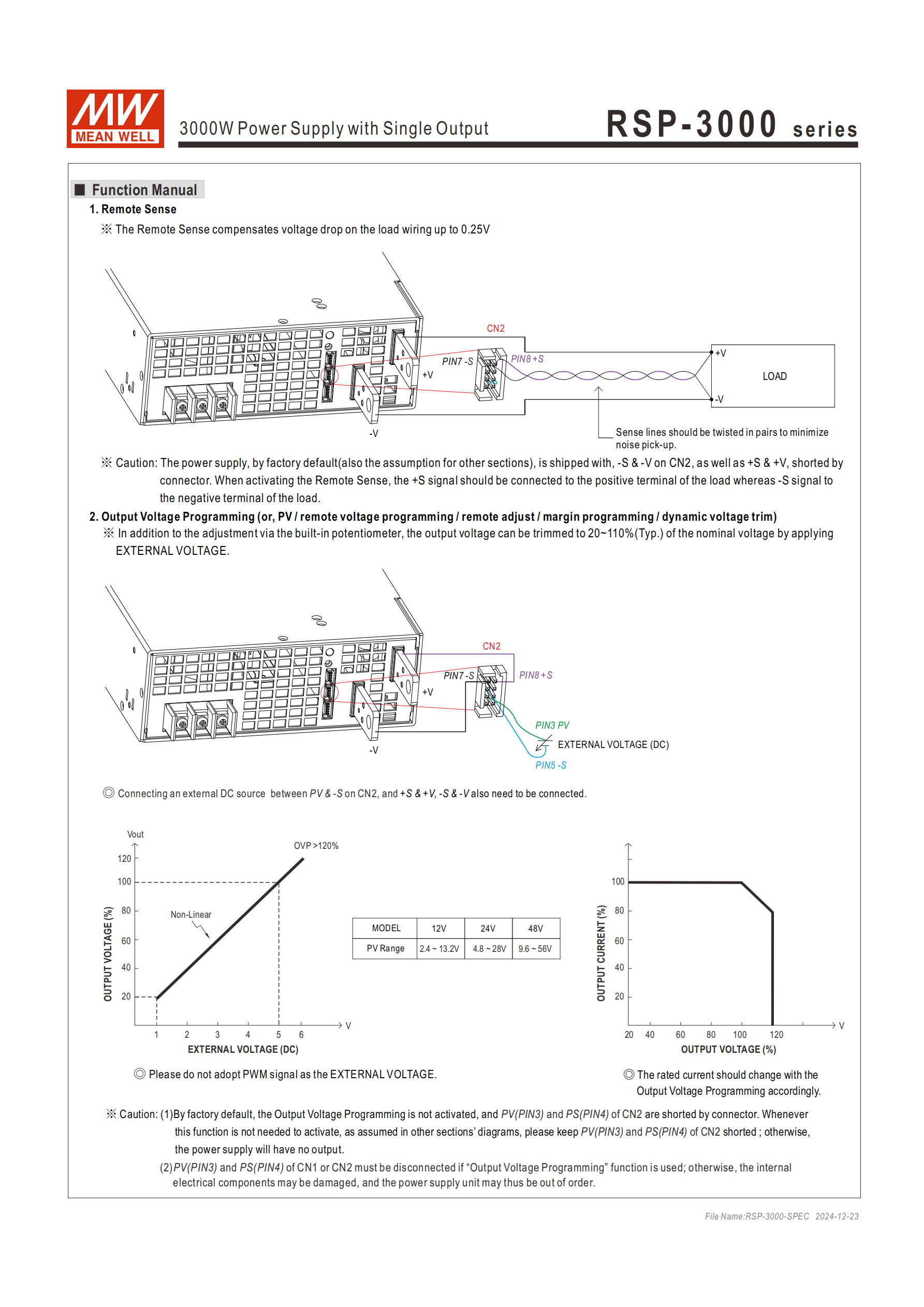

遙感功能：對負載線壓降補償最大為 0.25V，感應線需絞繞減少雜訊

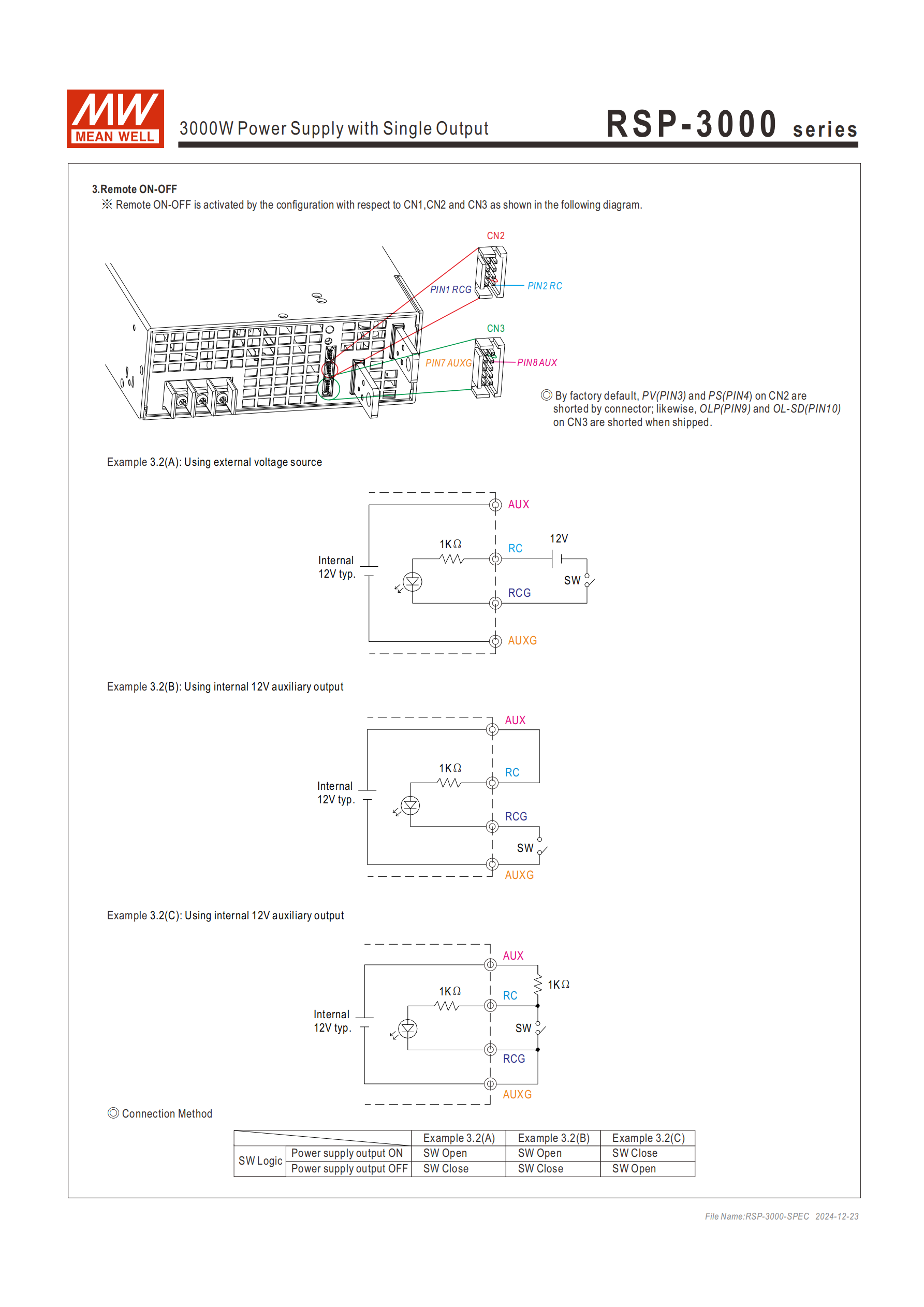

遙控開關：通過 CN1、CN2、CN3 配置激活，支持外部電壓、內部 12V 輔助輸出控制

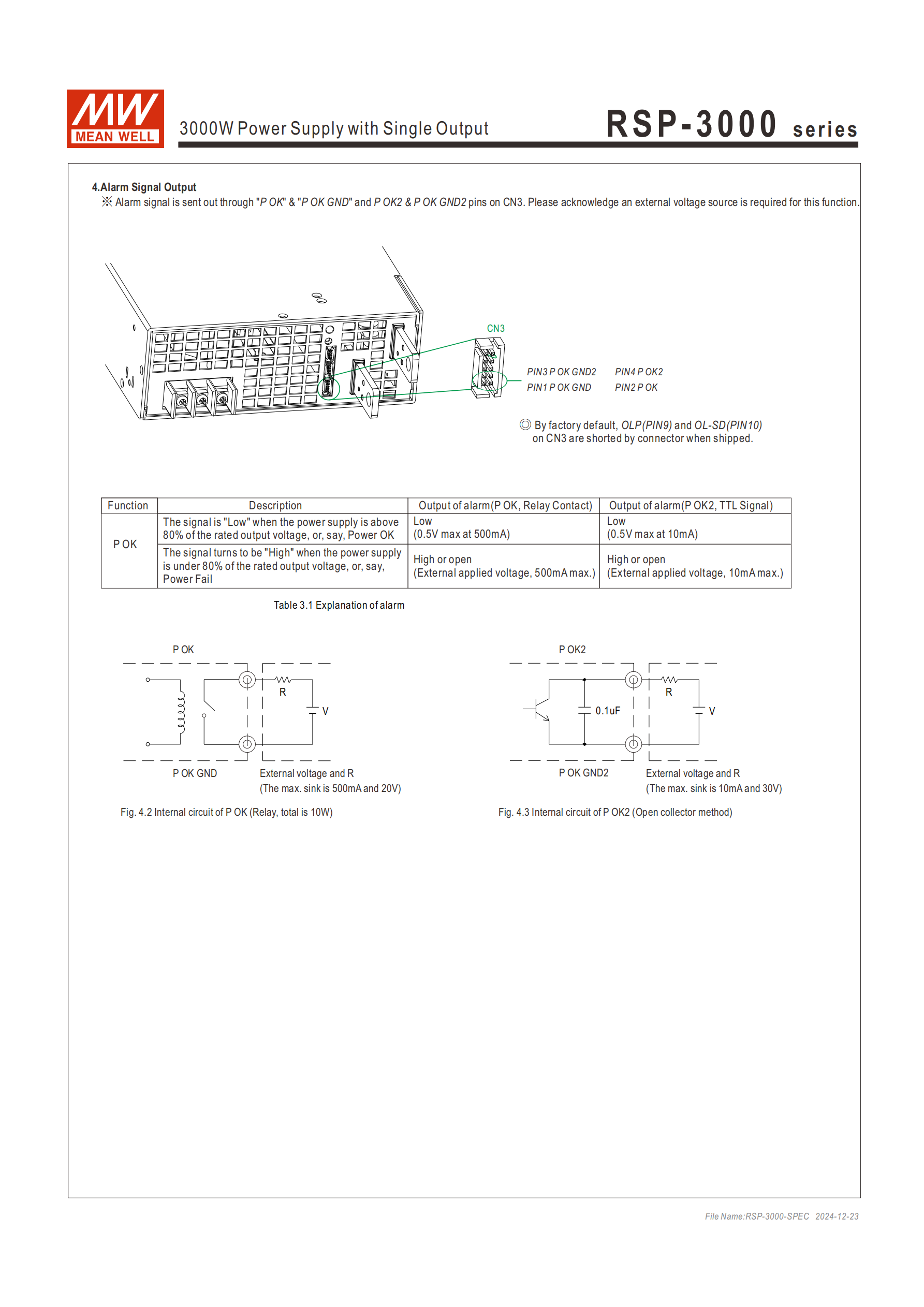

警報信號輸出：通過 CN3 的 P OK（繼電器觸發）和 P OK2（TTL 信號）反饋電源狀態，輸出電壓高于 80% 額定值時顯示 “正常”

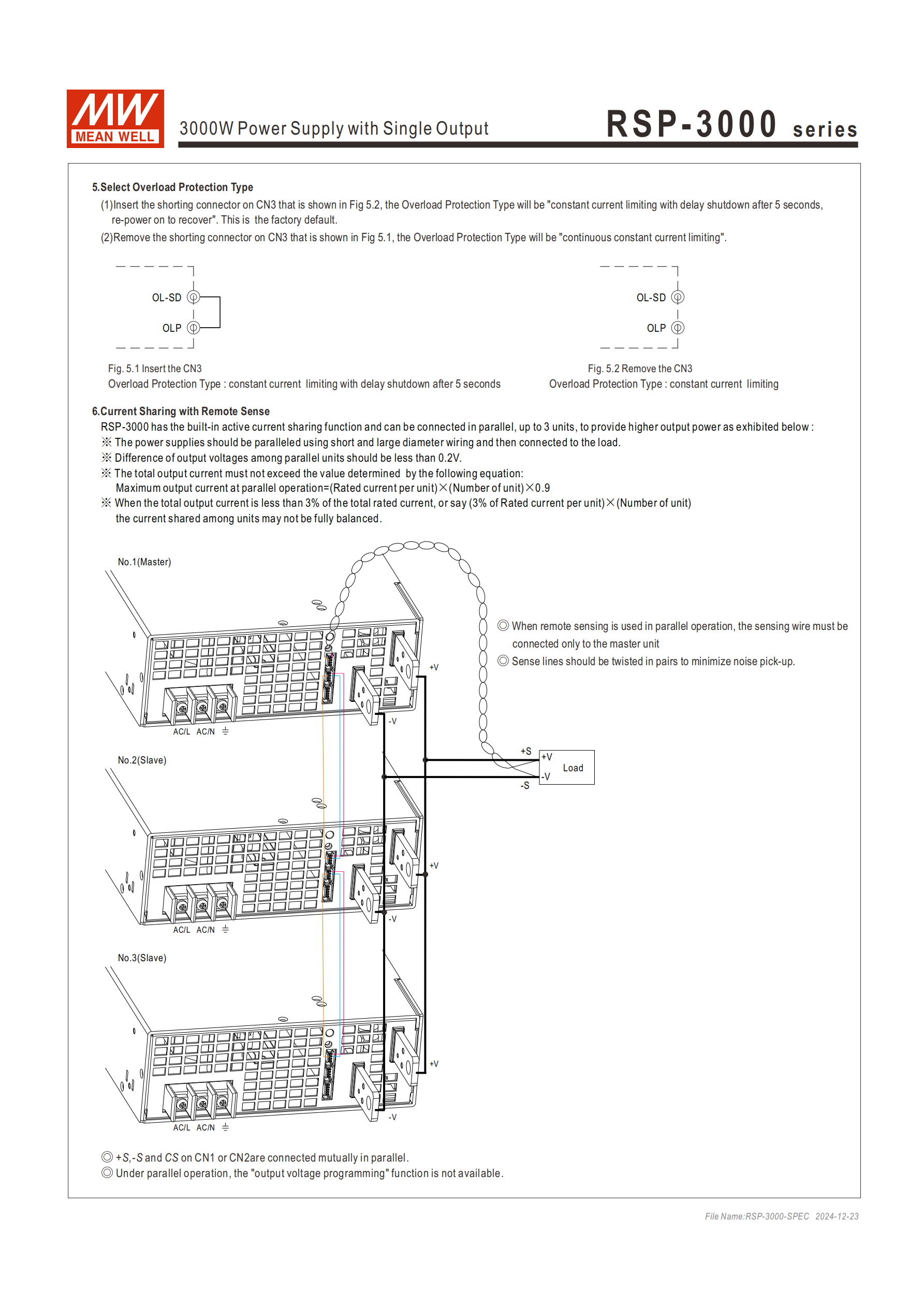

過載保護模式選擇：插入 CN3 短路連接器（恒流限制延遲 5 秒關機，重啟恢復）；移除則為持續恒流限制
（3）并聯與三相連接
主動式并聯：支持最多 3 臺并聯，總功率可達 9000W (2+1)，并聯時輸出電壓差異需 < 0.2V，總輸出電流≤各組額定電流 × 組數 ×0.9

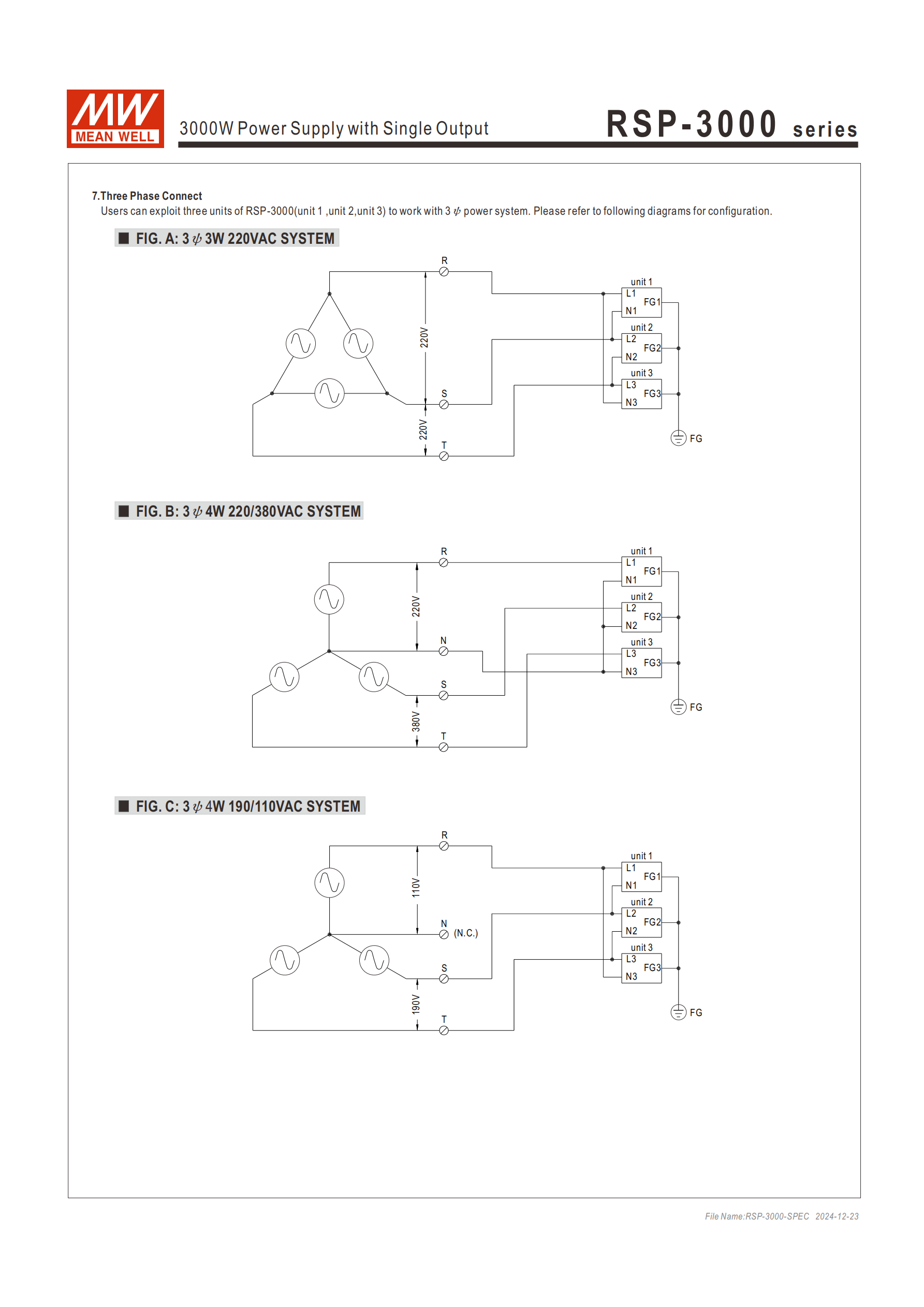

三相連接：可適配三相三線 220VAC、三相四線 220/380VAC、三相四線 190/110VAC 系統
四、保護功能
保護類型：短路保護、過負載保護、過電壓保護、過溫度保護
過電壓保護閾值：13.8~16.8V（12V 機型）、28.8~33.6V（24V 機型）、57.6~67.2V（48V 機型），保護方式為關斷輸出，重啟后恢復
過溫度保護：關斷輸出電壓，溫度下降后自動恢復
五、物理與環境參數
| 參數名稱 | 具體數值 |
|---|---|
| 尺寸（LWH） | 278177.863.5mm（公差 ±0.5mm） |
| 單臺重量 | 4Kg |
| 包裝規格 | 4pcs/16Kg/2.04CUFT |
| 工作溫度 | -20~+70℃（參考減額曲線） |
| 存儲溫度 | -40~+85℃ |
| 工作濕度 | 20~90% RH（無冷凝） |
| 存儲濕度 | 10~95%RH |
| 耐振動 | 10~500Hz，2G 10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘 |
| 溫度系數 | ±0.05%/℃（0~50℃） |
六、安規與電磁兼容
安全規范：通過 EAC TP TC 004、IS13252 (Part1)、IEC60950-1 認證，耐壓等級 I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
電磁兼容：
發射：符合 BS EN/EN55032（CISPR32）、CNS15936（Class A/B）
抗擾度：符合 BS EN/EN61000-4 系列標準（ESD Level 3、EFT/Burst Level 3 等）
4. 關鍵問題
問題 1：RSP-3000 系列的三種機型在輸出功率、額定電流和電壓調整范圍上有何核心差異？
答案：三款機型的核心輸出參數差異如下表所示，其中 RSP-3000-12 額定功率為 2400W，其余兩款為 3000W，電壓調整范圍隨額定輸出電壓成比例擴展：
| 機型 | 額定功率 | 額定電流 | 電壓調整范圍 |
|---|---|---|---|
| RSP-3000-12 | 2400W | 200A | 10.8~13.2V |
| RSP-3000-24 | 3000W | 125A | 22~28V |
| RSP-3000-48 | 3000W | 62.5A | 43~56V |
問題 2：RSP-3000 系列支持并聯擴容，其并聯的關鍵要求和最大輸出功率是多少？
答案：并聯核心要求：① 最多支持 3 臺電源主動式并聯，最大總功率可達 9000W（2+1 配置）；② 并聯時需使用短而粗的導線連接，各單元輸出電壓差異需小于 0.2V；③ 總輸出電流不可超過 “各組額定電流 × 組數 ×0.9”；④ 總輸出電流小于總額定電流 3% 時，各單元電流可能無法完全均衡；⑤ 并聯狀態下不可使用輸出電壓調整功能，遙感功能的傳感線需連接到主要單元。
問題 3：RSP-3000 系列的工作環境極限參數及保護功能配置如何保障工業場景的穩定性？
答案：① 環境極限參數：工作溫度范圍 - 20~+70℃，存儲溫度 - 40~+85℃，工作濕度 20~90% RH（無冷凝），耐振動達 2G 級別，適配惡劣工業環境；② 保護功能：具備短路、過負載（兩種模式可選）、過電壓、過溫度四重保護，其中過電壓保護關斷輸出后需重啟恢復，過溫度保護可在溫度下降后自動恢復；③ 輔助保障：內建直流風扇強制冷卻，主動式 PFC 提升電能效率（最高 91.5%），多重電磁兼容認證減少干擾，5 年保固覆蓋工業使用周期，全方位保障穩定性。
