MEAN WELL RSP-2400 系列是一款 2400W 單組輸出機殼型交流變直流電源供應器，輸入電壓范圍180~264VAC（支持 254~370VDC 直流輸入），內建主動式 PFC 功能，效率高達91.5% ，提供12V/24V/48V三種輸出電壓規格，額定電流分別為 166.7A、100A、50A，具備輸出電壓可調、主動式并聯（最高 7200W/2+1 臺）、遙控開關、遙感等豐富功能，擁有短路 / 過負載 / 過電壓 / 過溫度多重保護，工作溫度范圍 **-20~+70℃** ，通過多項國際安規認證，適用于工業控制、測試測量儀器等場景，提供5 年保固。

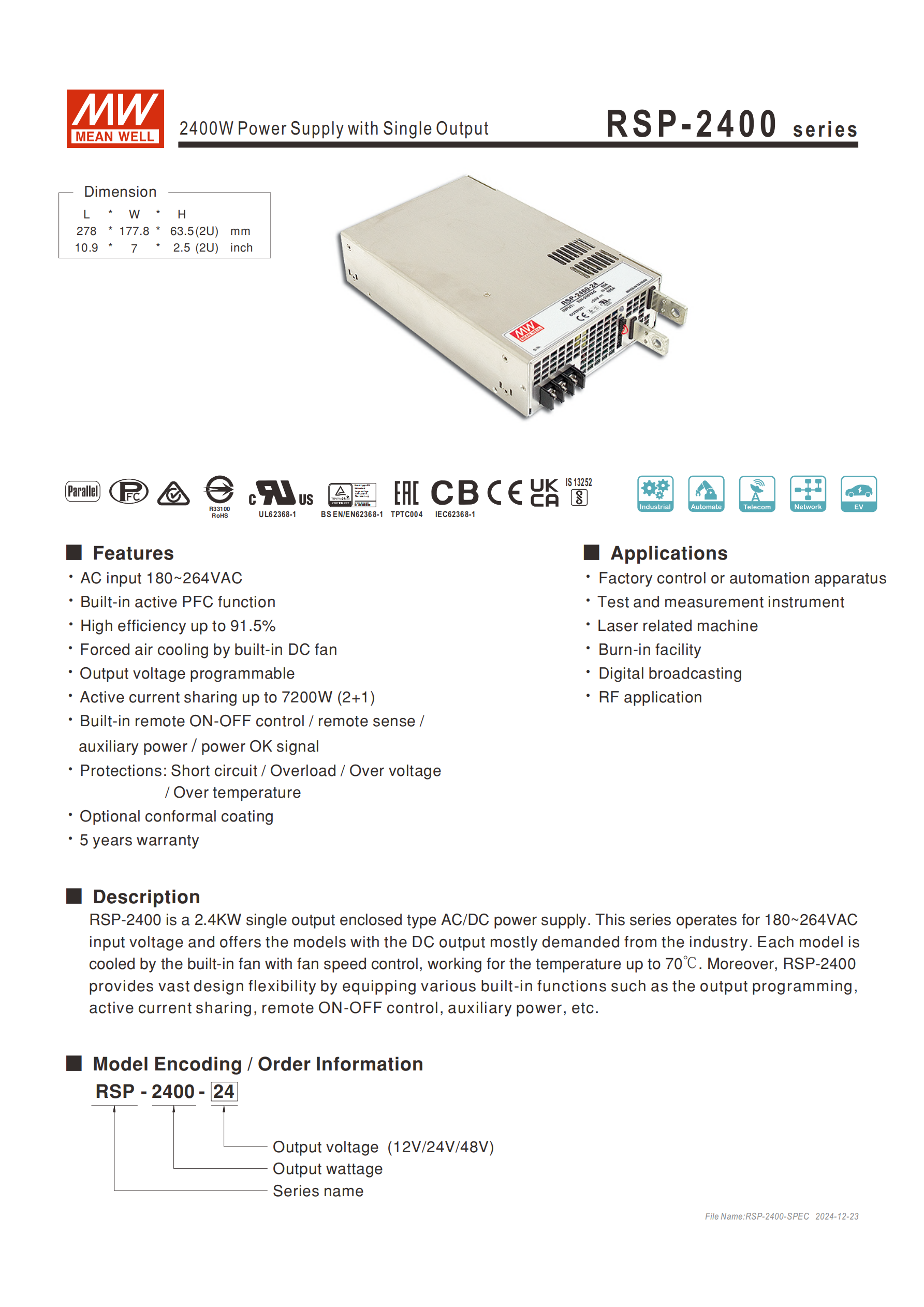

一、產品概述
品牌型號：MEAN WELL（明緯）RSP-2400 系列
產品類型：2400W 單組輸出機殼型交流變直流（AC-DC）電源供應器
核心定位：滿足工業控制、自動化裝置、測試測量儀器等多種工業場景需求
核心優勢：內建主動式 PFC 功能、效率高、功能豐富、保護全面、支持并聯擴展、5 年保固
特殊選項：可選加噴防潮劑

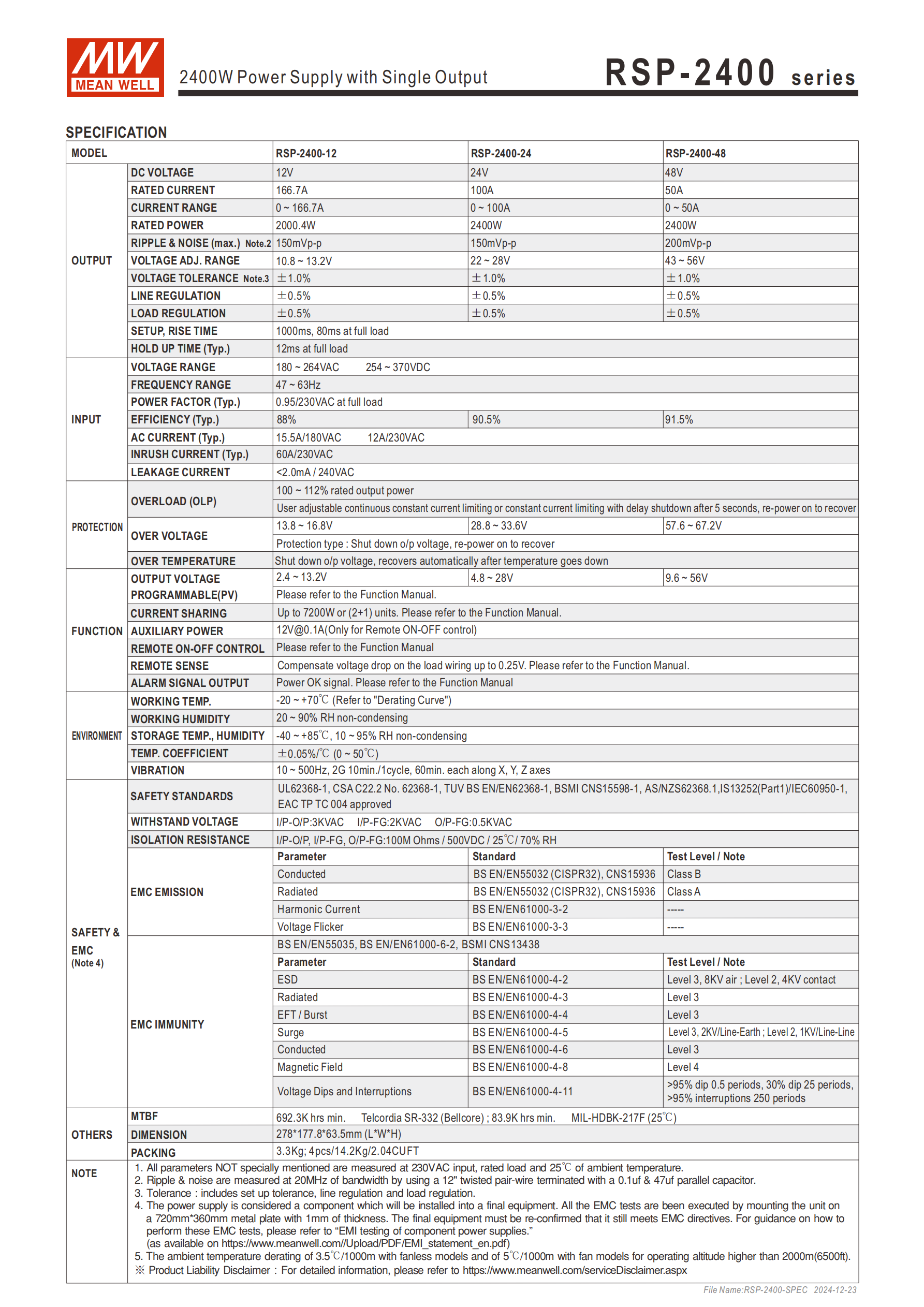

二、電氣規格詳情
（1）輸入?yún)?shù)
| 參數名稱 | 具體規格 |
|---|---|
| 電壓范圍 | 交流 180~264VAC；直流 254~370VDC |
| 頻率范圍 | 47~63Hz |
| 功率因子（Typ.） | 0.95（230VAC 滿載時） |
| 效率（Typ.） | 12V 機型 88%；24V 機型 90.5%；48V 機型 91.5% |
| 交流電流（Typ.） | 15.5A/180VAC；12A/230VAC |
| 浪涌電流（Typ.） | 60A/230VAC |
| 漏電流 | <2.0mA / 240VAC |
| 保持時間 | 12ms（滿載時） |
（2）輸出參數（按機型分類）
| 機型 | RSP-2400-12 | | RSP-2400-48 |
|---|---|---|---|
| 直流電壓 | 12V | 24V | 48V |
| 額定電流 | 166.7A | 100A | 50A |
| 電流范圍 | 0~166.7A | 0~100A | 0~50A |
| 額定功率 | 2000.4W | 2400W | 2400W |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p（22~28V） | 200mVp-p（43~56V） |
| 電壓調整范圍 | 10.8~13.2V | 4.8~28V | 9.6~56V |
| 電壓精度 | ±1.0% | ±1.0% | ±1.0% |
| 線性調整率 | ±0.5% | ±0.5% | ±0.5% |
| 負載調整率 | ±0.5% | ±0.5% | ±0.5% |
| 啟動 / 上升時間 | 1000ms，80ms（滿載時） | 1000ms，80ms（滿載時） | 1000ms，80ms（滿載時） |
（3）保護功能
過負載保護：額定輸出功率的100~112% 觸發，支持用戶連續調整恒流限制或延遲 5 秒后關閉輸出，重啟恢復
過電壓保護：關斷輸出，重啟恢復；保護電壓范圍為 13.8~16.8V（12V 機型）、28.8~33.6V（24V 機型）、57.6~67.2V（48V 機型）
過溫度保護：關斷輸出電壓，溫度下降后自動恢復
短路保護：內置短路保護機制，保障設備安全
三、核心功能說明

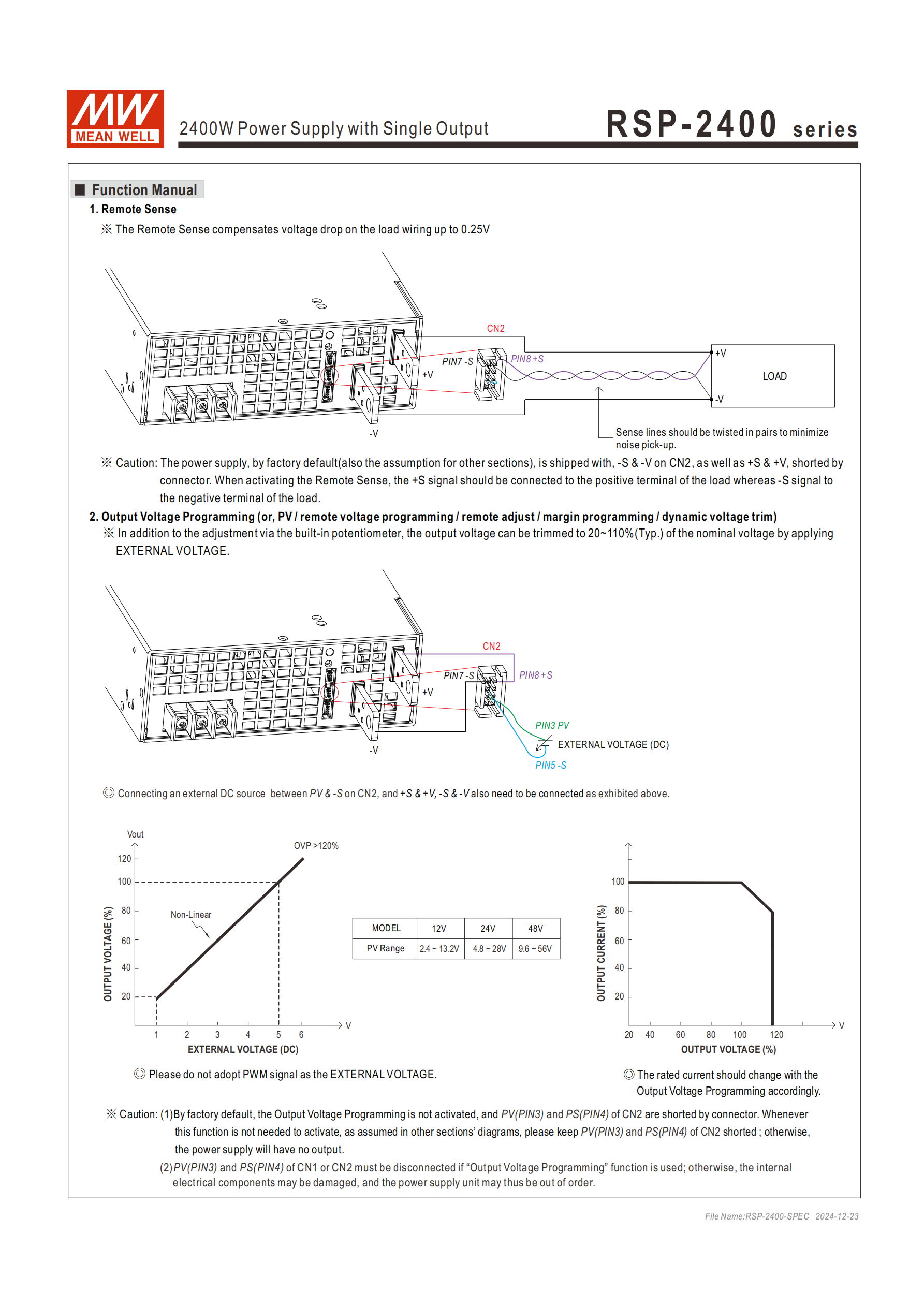

輸出電壓調整（PV 功能）
調整方式：通過內部電位器或外部直流電壓調整
調整范圍：額定電壓的20~110% ，對應外部 DC 電壓范圍為 2.4~13.2V（12V 機型）、4.8~28V（24V 機型）、9.6~56V（48V 機型）
注意事項：工廠默認 PV 與 PS 短接，啟用該功能需斷開短接，否則可能損壞零件

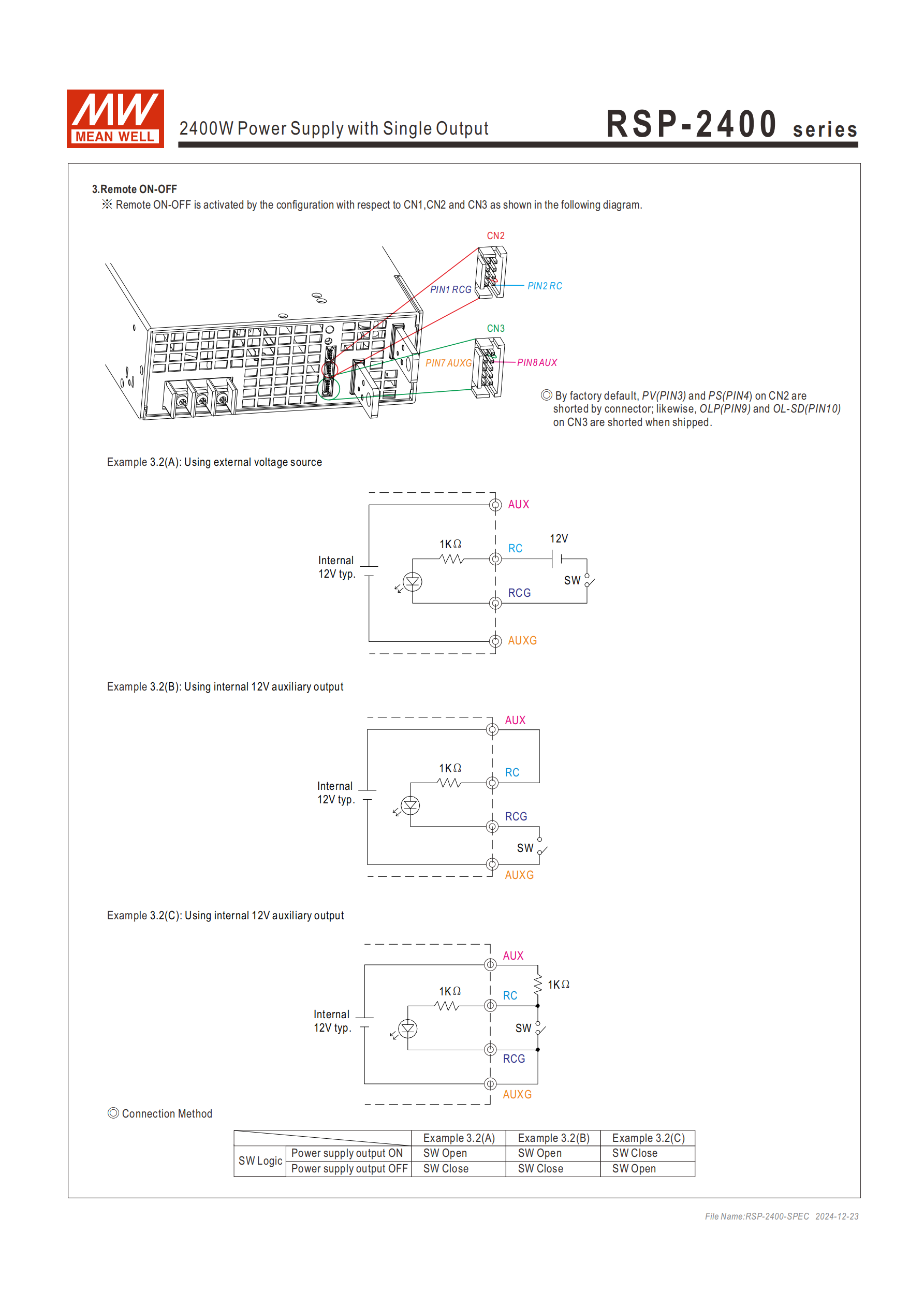

遙控開關
控制方式：支持外部電壓控制、內部 12V 輔助電源控制（3 種連接示例）
開關邏輯：依連接方式不同，SW 開路或閉合對應電源輸出 ON/OFF
遙感功能
作用：補償負載線壓降，最大補償值0.5V
連接要求：感應線需絞繞以減少雜訊干擾，默認 + S 與 + V、-S 與 - V 短接，激活時需連接負載正負極

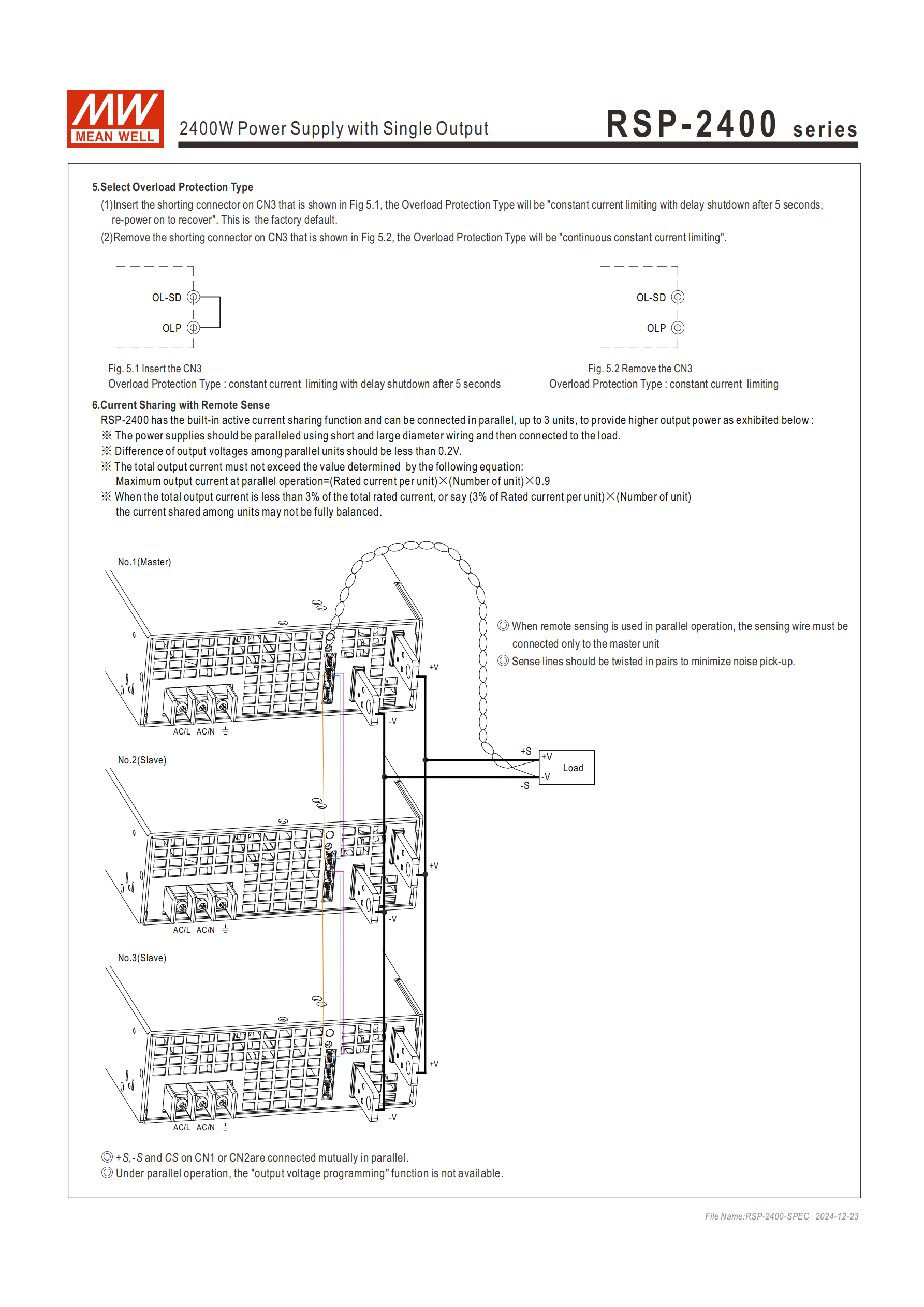

均流與并聯
并聯能力：主動式并聯，最多 3 臺（2+1），最大輸出功率7200W
并聯要求：輸出電壓差異＜0.2V，總輸出電流≤各組額定電流 × 組數 ×0.9；遙感功能僅連接主要單元

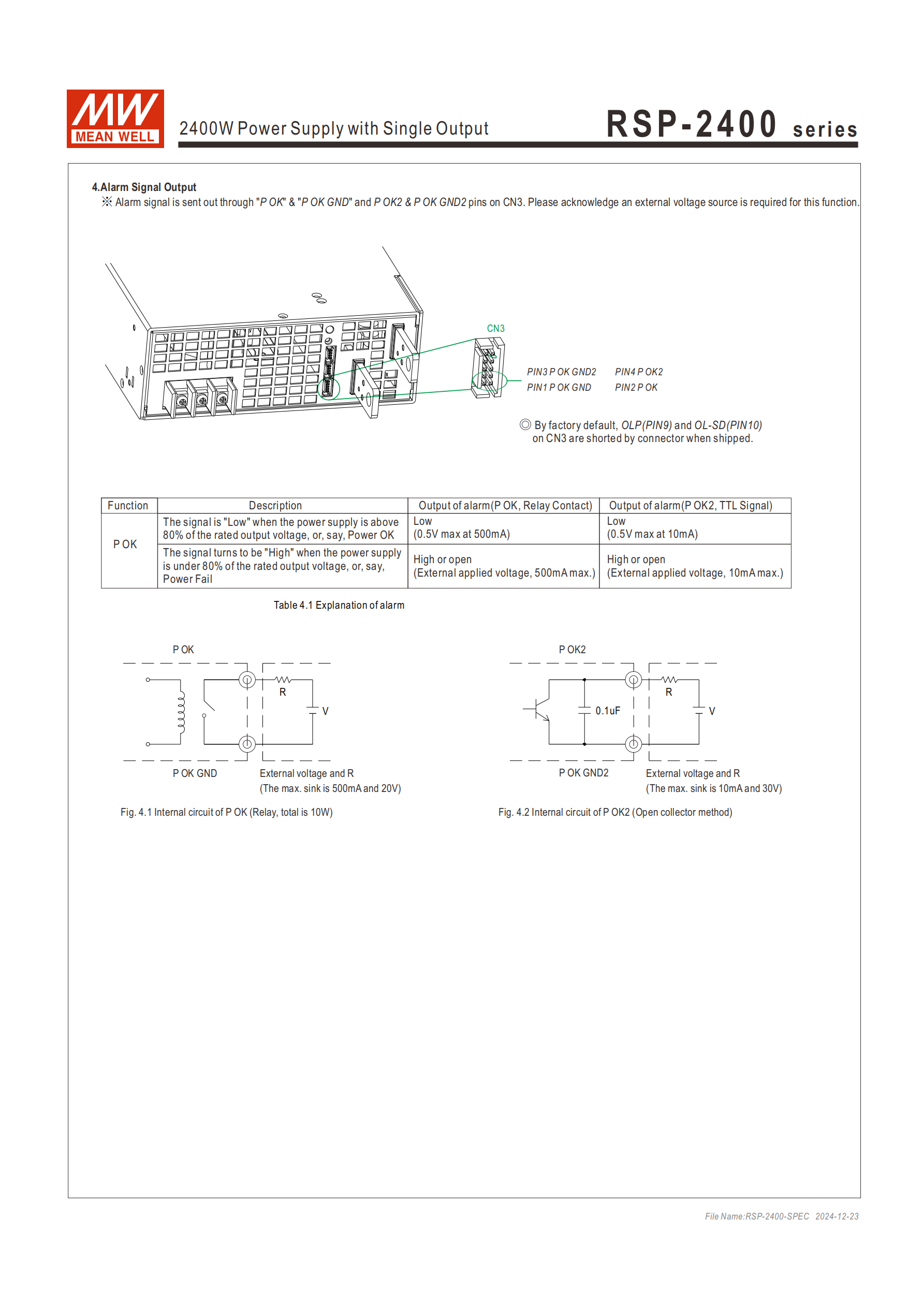

警報信號輸出
信號類型：P OK（繼電器觸發，最大吸入電流 500mA）、P OK2（TTL 信號，最大吸入電流 10mA）
信號邏輯：輸出電壓≥80% 額定值時，信號為 “低”（電源正常）；＜80% 時為 “高”（電源關閉）

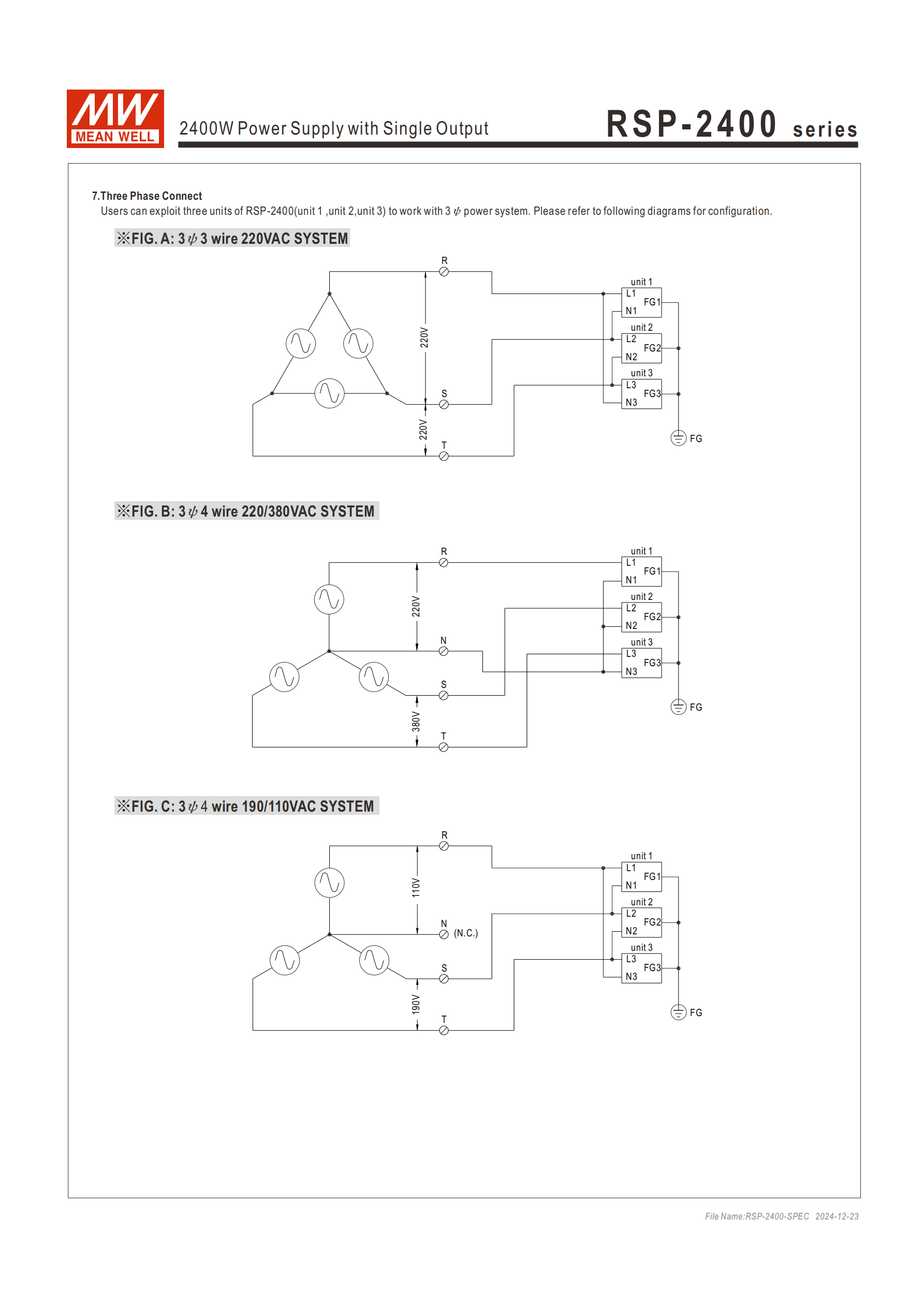

三相連接
支持系統：三相三線 220VAC、三相四線 220/380VAC、三相四線 190/110VAC 系統
接線方式：按對應系統接線圖連接 3 臺 RSP-2400 電源
四、物理與環境參數
尺寸：278×177.8×63.5mm（L×W×H） ，公差 ±0.5mm
重量：單臺 3.3Kg；4 臺 / 箱，總重 14.2Kg，體積 2.04CUFT

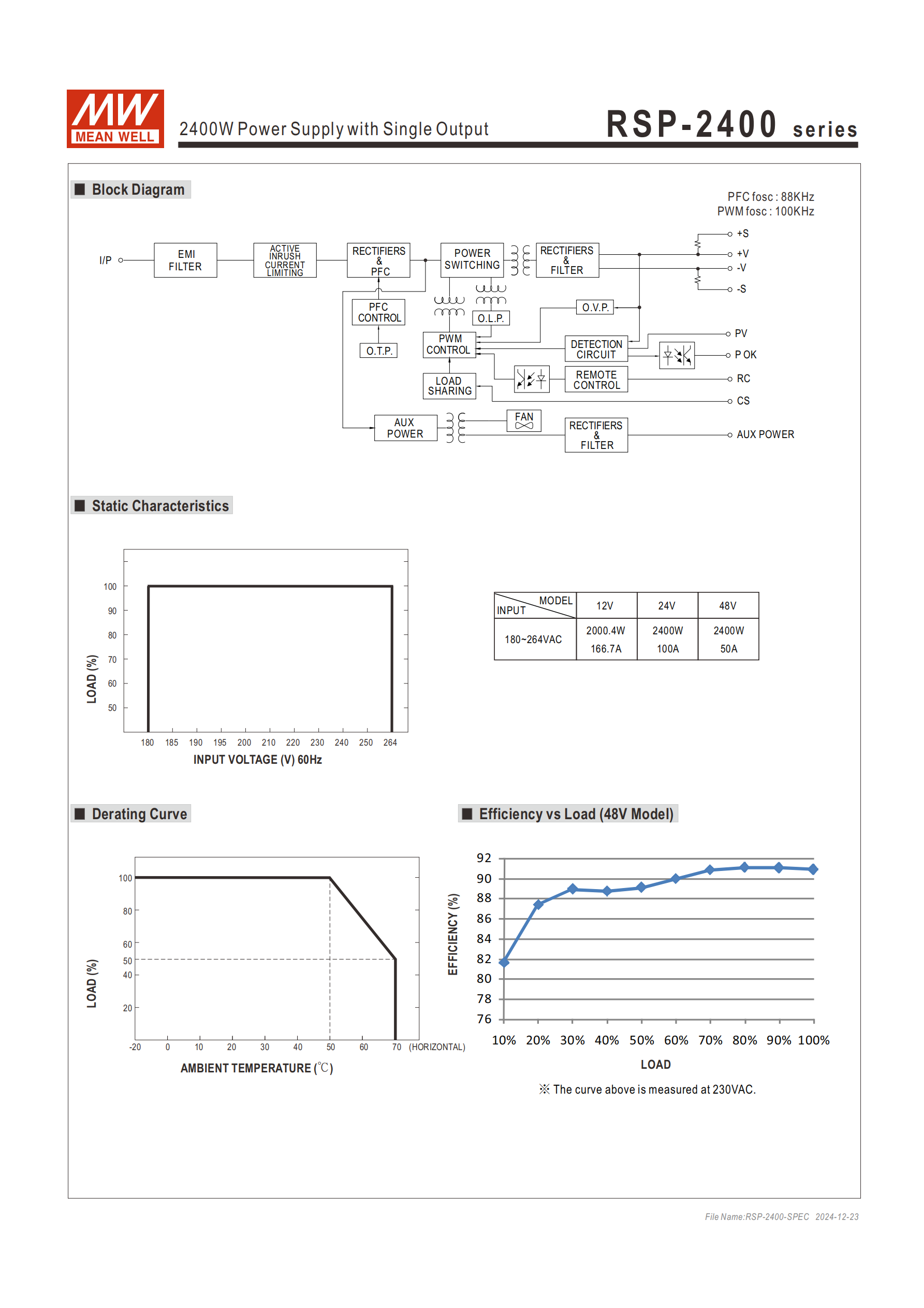

工作溫度：-20~+70℃（需參考減額曲線）
存儲條件：溫度 - 40~+85℃，濕度 10~95% RH（無冷凝）
溫度系數：±0.05%/℃（0~50℃）
安裝要求：使用 M4 螺絲，推薦安裝扭矩 7~10Kgf-cm，最大穿透深度 5mm
五、安規與電磁兼容（EMC）
安全規范：UL62368-1、CSA C22.2 No.62368-1、TUV BS EN/EN62368-1 等多項國際認證
耐壓規格：I/P-O/P:3KVAC；I/P-FG:2KVAC；O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH
電磁兼容發射：
Conducted：BS EN/EN55032（CISPR32）、CNS15936 Class B
Radiated：BS EN/EN55032（CISPR32）、CNS15936 Class A
Harmonic Current：BS EN/EN61000-3-2
Voltage Flicker：BS EN/EN61000-3-3
電磁兼容抗擾度：
ESD：Level 3（8KV air）、Level 2（4KV contact）
Radiated：Level 3
EFT/Burst：Level 3
Surge：Level 3（2KV Line-Earth）、Level 2（1KV Line-Line）等
4. 關鍵問題
問題 1：RSP-2400 系列有哪些輸出規格可選？不同機型的核心輸出參數（電壓、電流、功率）分別是什么？
答案：該系列提供 3 種輸出電壓規格機型，核心參數如下：
| 機型 | 輸出電壓 | 額定電流 | 額定功率 |
|---|---|---|---|
| RSP-2400-12 | 12V | 166.7A | 2000.4W |
| RSP-2400-24 | 24V | 100A | 2400W |
| RSP-2400-48 | 48V | 50A | 2400W |
電壓調整范圍分別為 10.8~13.2V、4.8~28V、9.6~56V，電壓精度均為 ±1.0%，可滿足不同工業設備的供電需求。
問題 2：RSP-2400 系列支持并聯擴展嗎？并聯的核心要求和最大輸出功率是多少？
答案：支持主動式并聯擴展，核心要求與最大輸出功率如下：
最大并聯數量：3 臺（2+1 配置），最大輸出功率可達7200W；
并聯核心要求：① 各并聯單元間的輸出電壓差異需小于 0.2V；② 總輸出電流不可超過 “各組額定電流 × 組數 ×0.9”；③ 需使用短而粗的導線并聯后連接負載；④ 總輸出電流小于總額定電流 3% 時，各電源電流可能無法完全均衡；⑤ 并聯時輸出電壓調整功能不可用，若啟用遙感功能，傳感線需連接到主要單元且絞繞減少干擾。
問題 3：RSP-2400 系列的保護功能有哪些？過負載和過電壓保護的具體機制是什么？
答案：該系列具備短路保護、過負載保護、過電壓保護、過溫度保護四大核心保護功能，其中過負載和過電壓保護機制如下：
過負載保護：當負載超過額定輸出功率的 100~112% 時觸發，用戶可選擇兩種模式 ——① 插入 CN3 短路連接器：恒電流限制延遲 5 秒后關閉輸出，重啟后恢復；② 移除 CN3 短路連接器：持續恒電流限制；
過電壓保護：采用 “關斷輸出，重啟恢復” 機制，不同機型保護電壓范圍不同 ——12V 機型 13.8~16.8V、24V 機型 28.8~33.6V、48V 機型 57.6~67.2V，可有效避免后端設備因過壓損壞。
