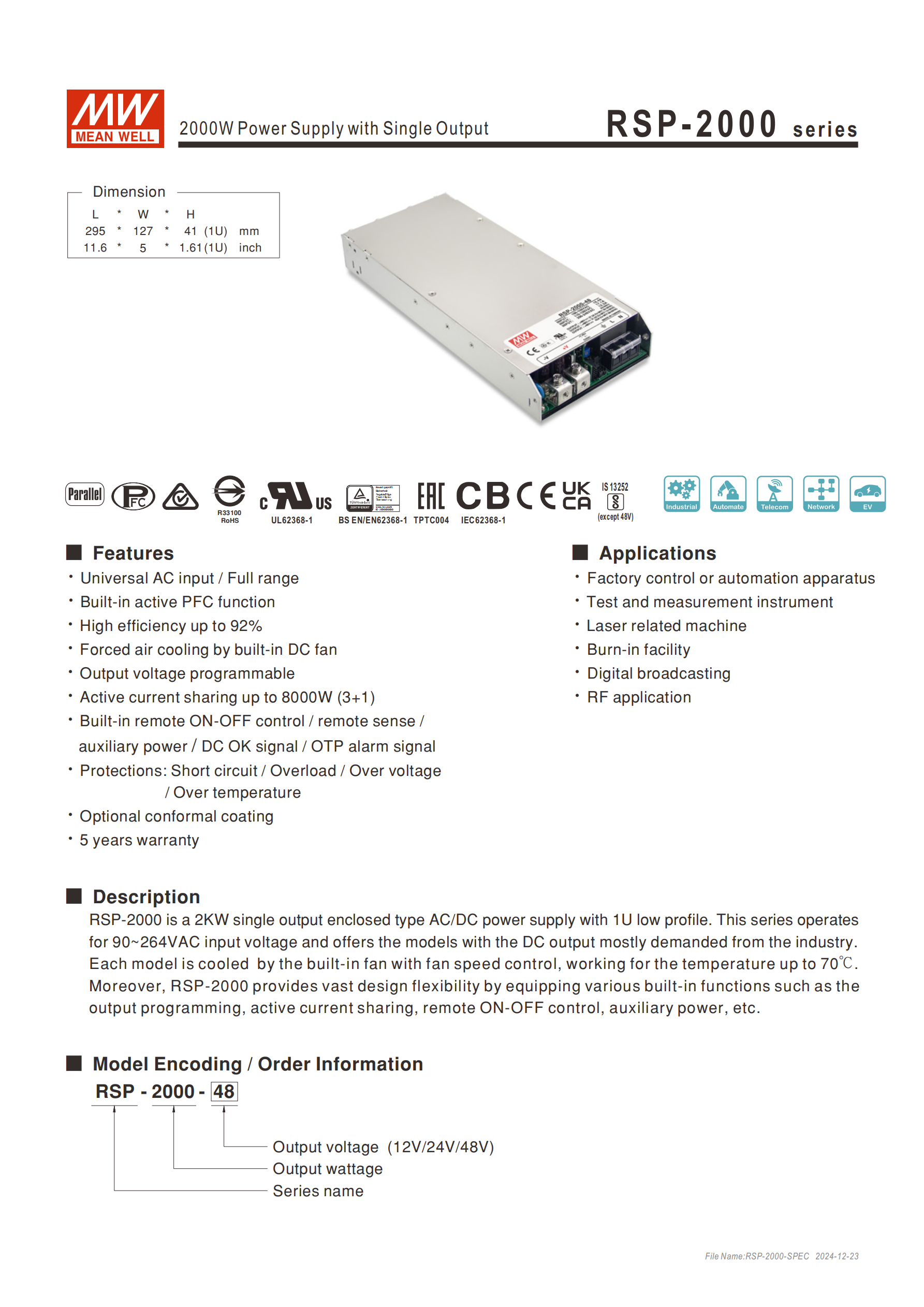

RSP-2000 系列是1U 低外型 2KW 單組輸出機殼型交流變直流電源供應器，支持90~264VAC 全范圍交流輸入，內建主動式 PFC 功能，效率高達92% ，具備輸出電壓可調、主動式并聯（可達 8000W/3+1 臺）、遙控開關等多種功能，擁有短路 / 過負載 / 過電壓 / 過溫度等全面保護，工作溫度范圍 **-35~+70℃** ，適用于工業控制、測試測量儀器等多種場景，提供5 年保固。
一、產品基礎信息
| 項目 | 關鍵信息 |
|---|---|
| 產品名稱 | RSP-2000 系列 2000W 單輸出電源供應器 |
| 產品類型 | 機殼型交流變直流（AC-DC）電源 |

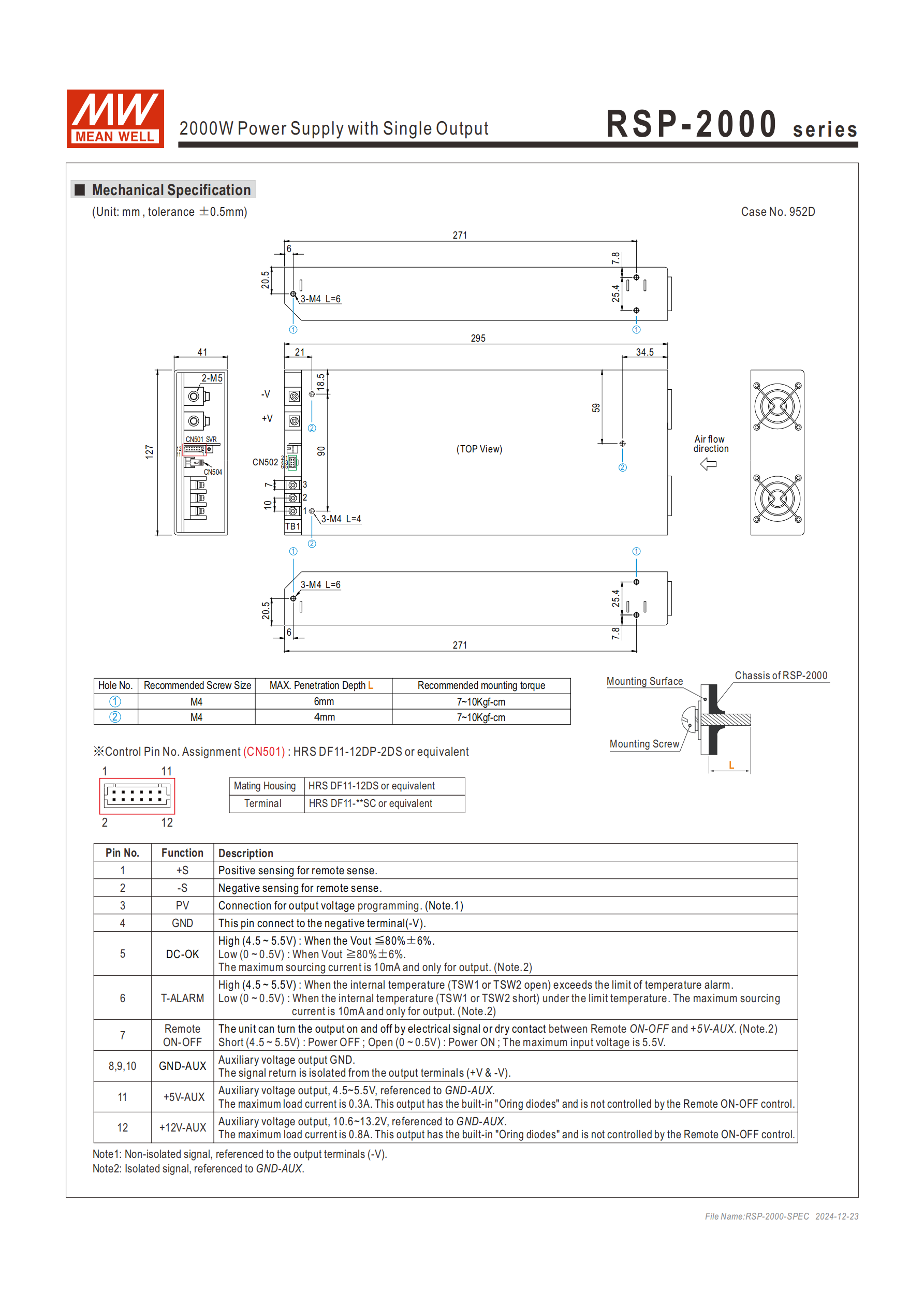

| 外型規格 | 1U 低外型，尺寸 29512741mm（LWH，公差 ±0.5mm） |
| 重量參數 | 單臺 1.95Kg，包裝 6 臺 / 12.7Kg/1.15CUFT |
| 保固期限 | 5 年 |
| 應用場景 | 工業控制或自動化裝置、測試和測量儀器、激光相關類機器、老化設備、數字廣播 |
二、核心特性
輸入輸出能力：支持 90~264VAC 全范圍交流輸入、250~320VDC 直流輸入，頻率范圍 47~63Hz；內建主動式 PFC 功能，功率因子 Typ. 0.97（230VAC 滿載）。
高效與冷卻：效率最高達 92%（Typ.），內建直流風扇強制冷卻，適應寬溫工作環境。
靈活功能：輸出電壓可調整、主動式并聯（3+1 臺，可達 8000W）、遙控開關、遙感、輔助電源（5V@0.3A/12V@0.8A）、DC OK 信號輸出、過溫警告信號。
全面保護：具備短路保護、過負載保護（恒流限制模式，5 秒后關斷，重啟恢復）、過電壓保護（關斷輸出，重啟恢復）、過溫度保護（關斷輸出，溫度下降自動恢復），可選加噴防潮劑。
安規認證：符合 UL62368-1、TPTC004、IEC62368-1、BS EN/EN62368-1、BSMI CNS15598-1 等多項標準。
三、關鍵電氣規格（分機型）

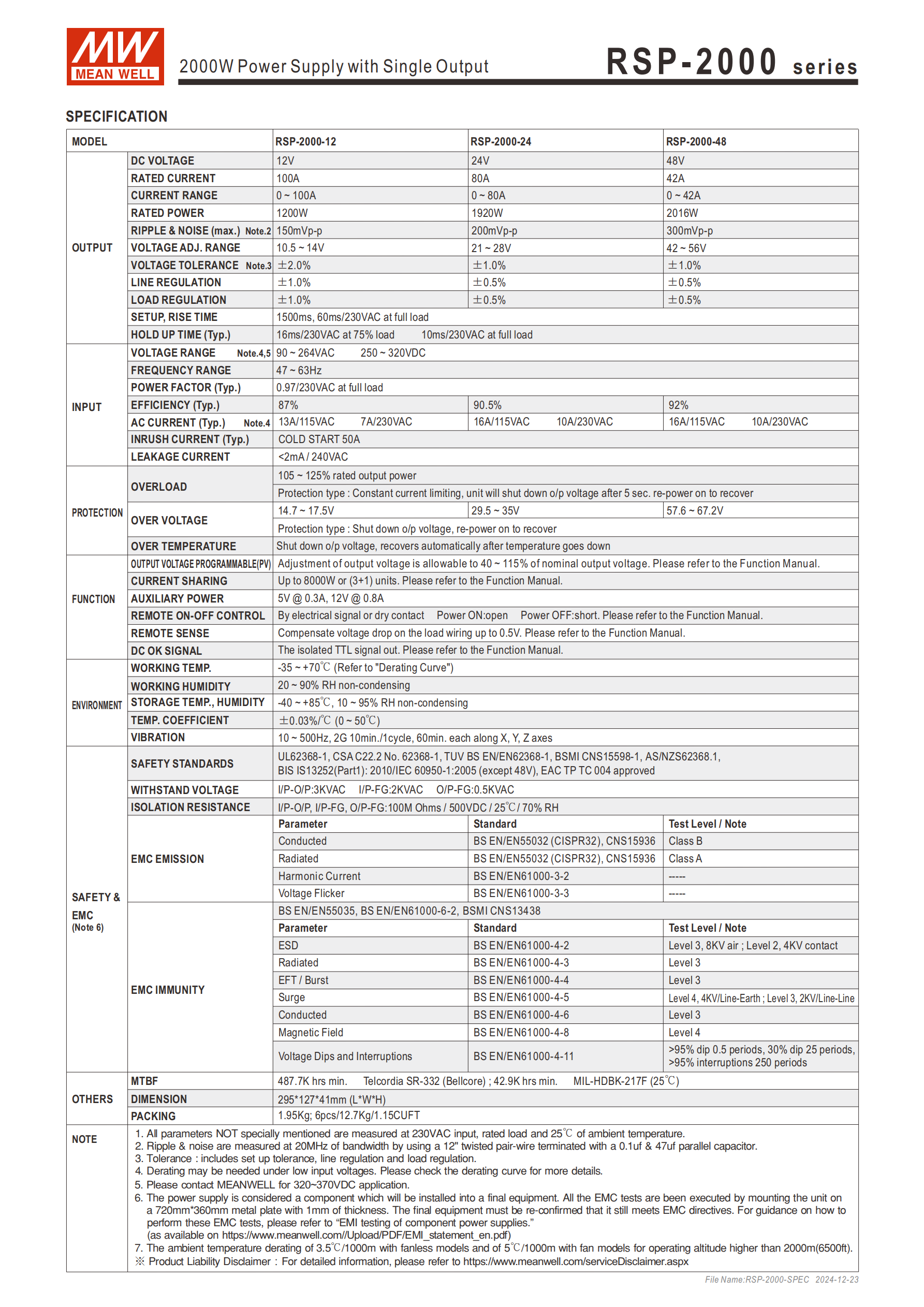

| 規格項目 | RSP-2000-12 | RSP-2000-24 | RSP-2000-48 |
|---|---|---|---|
| 輸出電壓 | 12V（調整范圍 10.5~14V） | 24V | 48V（調整范圍 42~56V） |
| 額定電流 | 100A | 80A | 42A |
| 電流范圍 | 0~100A | 0~80A | 0~42A |
| 額定功率 | 1200W | 1920W | 2016W |
| 紋波與噪聲（最大） | 150mVp-p | 200mVp-p（21~28V） | 300mVp-p（42~56V） |
| 電壓精度 | ±2.0% | ±1.0% | ±1.0% |
| 線性 / 負載調整率 | ±1.0%/±1.0% | ±0.5%/±0.5% | ±0.5%/±0.5% |
| 效率（Typ.） | 92% | 87% | 90.5% |
四、核心功能詳情

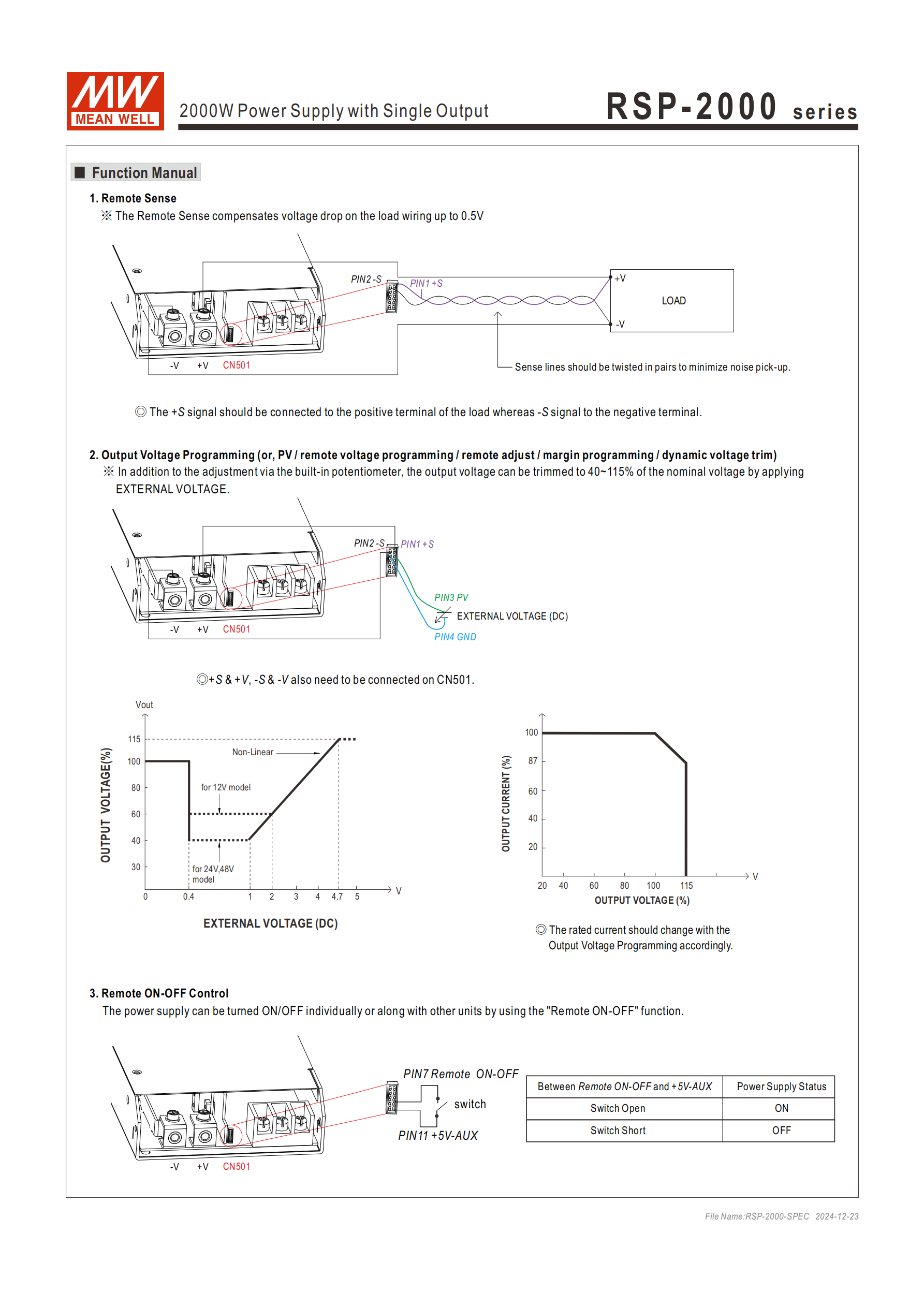

遙感功能：通過 + S（PIN1）和 - S（PIN2）感應線補償負載線壓降，最大補償 0.5V；感應線需絞繞以減小噪音，+S 接負載正極，-S 接負載負極。
輸出電壓調整：除內部電位器外，可通過外部 DC 電壓調整，范圍為額定電壓的 40%~115%；12V 機型對應外部電壓 0.4~5V，24V/48V 機型對應外部電壓 3~5V，額定電流隨輸出電壓調整變化。
遙控開 / 關：通過 CN501 的 PIN7（Remote ON-OFF）與 PIN11（+5V-AUX）控制；開路時電源開啟，短路時電源關閉。

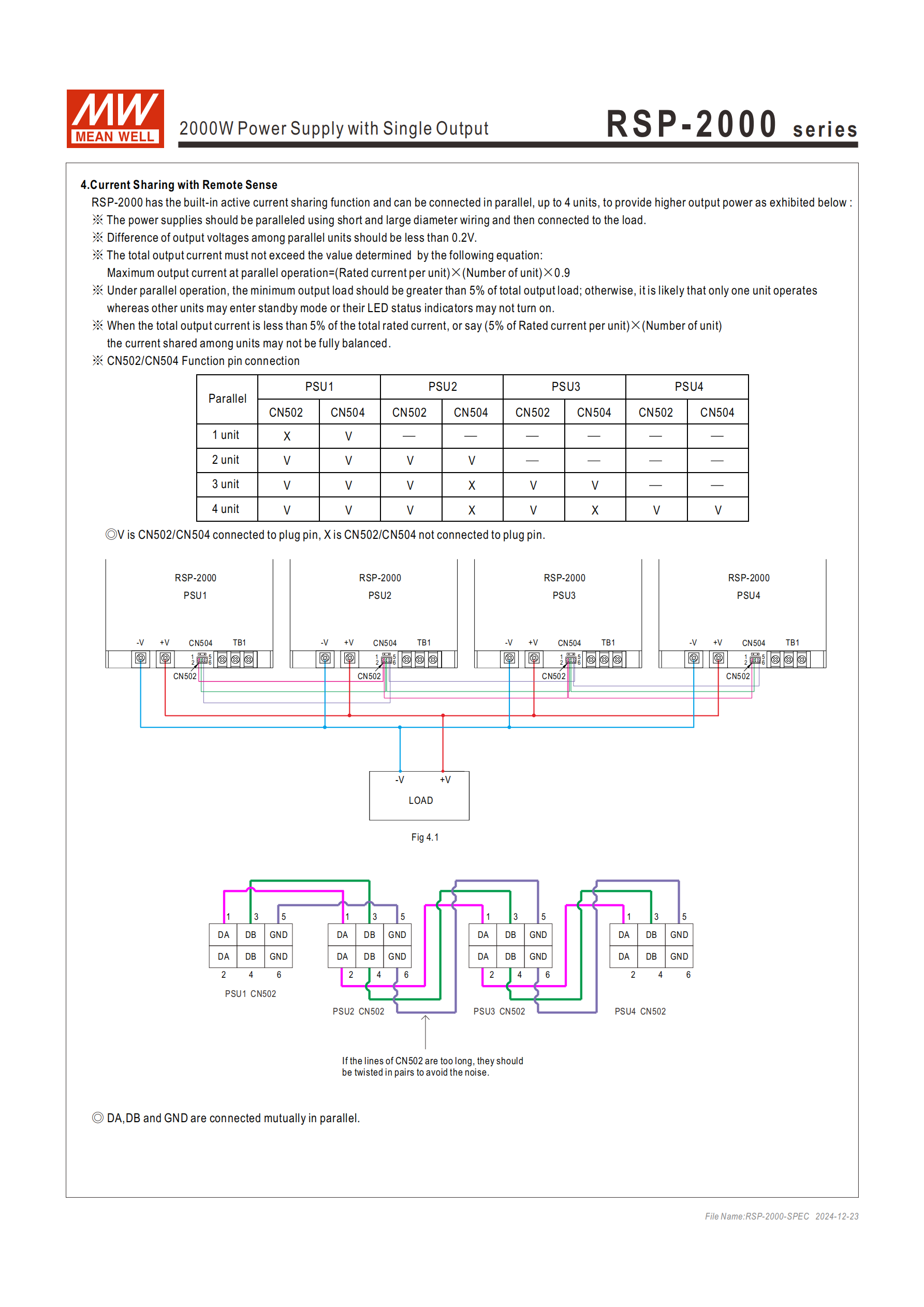

并聯功能：最多 4 臺并聯，總輸出功率可達 8000W；要求：導線短而粗、各單元輸出電壓差異＜0.2V、總輸出電流≤（單臺額定電流 × 組數 ×0.9）、最小輸出負載＞總輸出負載的 5%；通過 CN502/CN504 引腳連接實現均流。
五、環境與可靠性參數

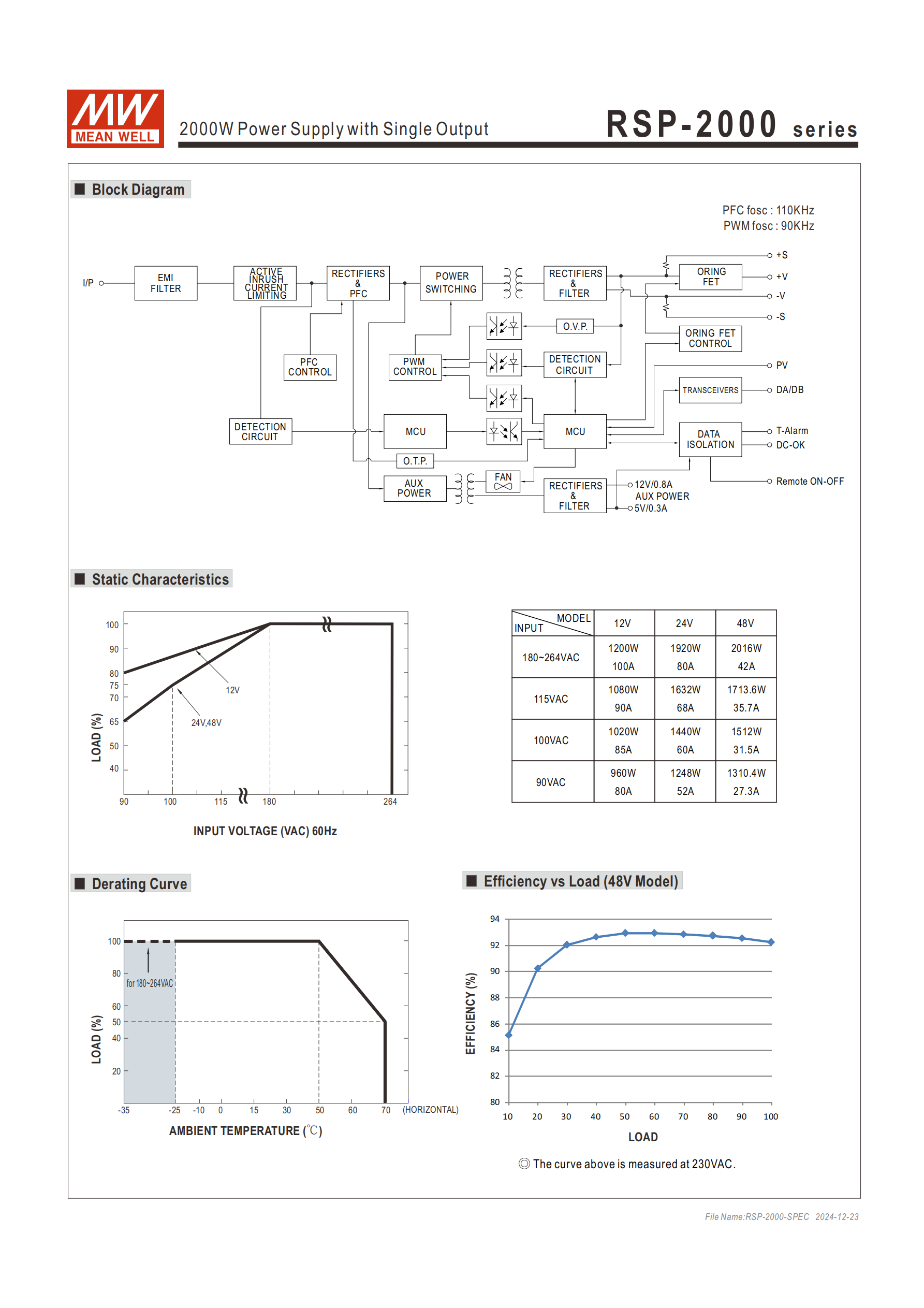

工作溫度：-35~+70℃（需參考減額曲線）
存儲溫度：-40~+85℃，存儲濕度 10~95% RH（無冷凝）
工作濕度：20~90% RH（無冷凝）
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
MTBF：487.7K hrs（Telcordia SR-332）；42.9K hrs（MIL-HDBK-217F，25℃）
4. 關鍵問題
問題 1：RSP-2000 系列電源的核心輸出參數（電壓、電流、功率）分機型如何配置？
答案：該系列包含三款機型，核心輸出參數如下表所示：
| 機型 | 輸出電壓（調整范圍） | 額定電流 | 電流范圍 | 額定功率 |
|---|---|---|---|---|
| RSP-2000-12 | 12V（10.5~14V） | 100A | 0~100A | 1200W |
| RSP-2000-24 | 24V | 80A | 0~80A | 1920W |
| RSP-2000-48 | 48V（42~56V） | 42A | 0~42A | 2016W |
問題 2：RSP-2000 系列電源實現 4 臺并聯運行需滿足哪些關鍵條件？
答案：需滿足 5 個核心條件：① 采用短而粗的導線將各電源并聯后連接負載，減少線損與干擾；② 各并聯單元的輸出電壓差異需小于 0.2V，確保均流基礎；③ 總輸出電流不可超過 “單臺額定電流 × 組數 ×0.9” 的計算值，避免過載；④ 最小輸出負載需大于總輸出負載的 5%，否則可能僅單臺工作或 LED 指示燈異常；⑤ 按規定連接 CN502/CN504 引腳（V 表示連接，X 表示不連接），實現均流控制信號傳輸。
問題 3：RSP-2000 系列電源的保護功能有哪些？對應的保護機制是什么？
答案：包含 4 類核心保護，具體如下：① 過負載保護：保護閾值為額定輸出功率的 105~125%，采用恒流限制模式，觸發后 5 秒關斷輸出，重啟可恢復；② 過電壓保護：閾值分別為 14.7~17.5V（12V 機型）、29.5~35V（24V 機型）、57.6~67.2V（48V 機型），觸發后關斷輸出，重啟可恢復；③ 過溫度保護：內部溫度超過警報限制時關斷輸出，溫度下降后自動恢復；④ 短路保護：采用關斷輸出的保護方式，故障排除后重啟可恢復。
