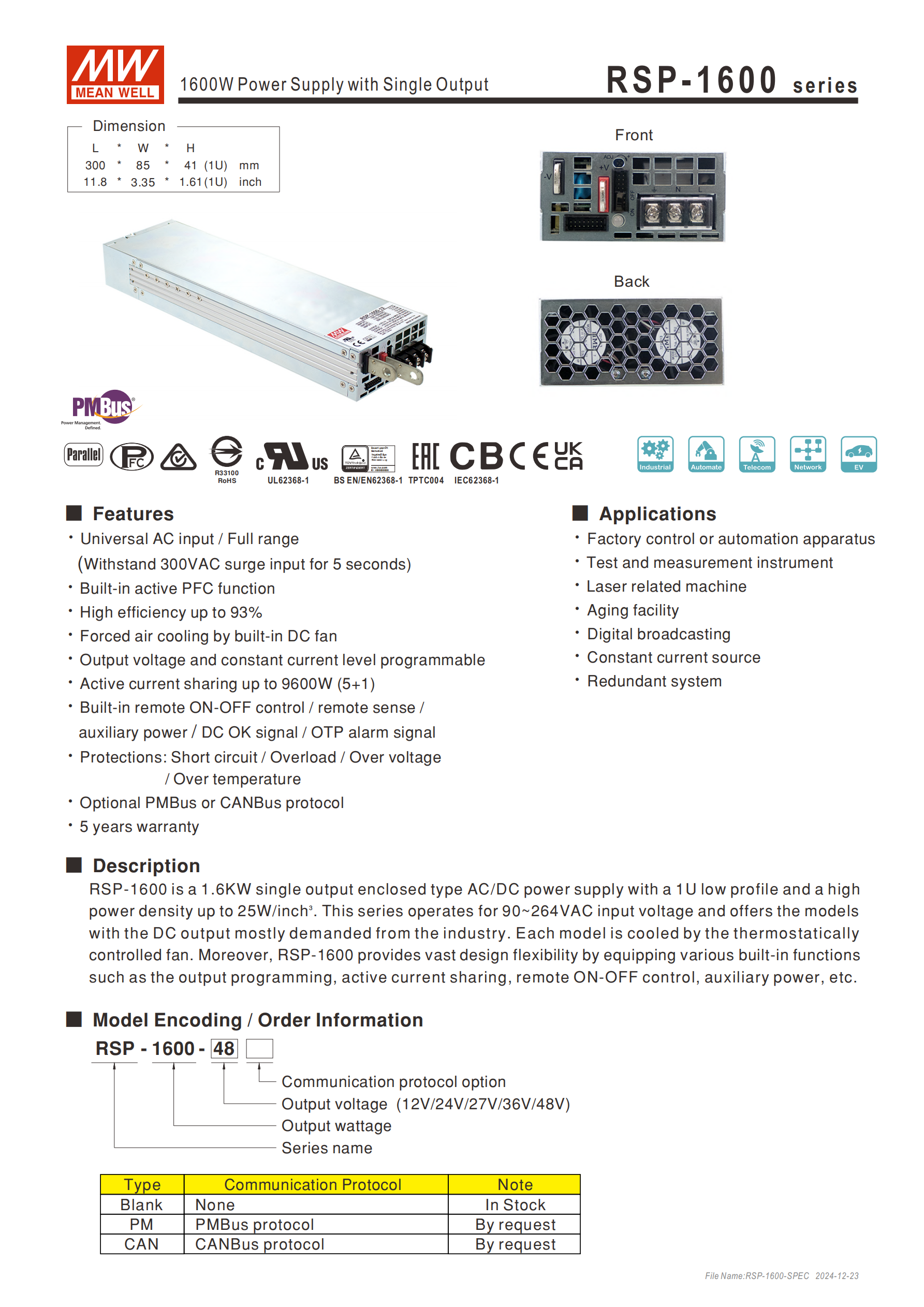

RSP-1600 系列是1600W 單組輸出機殼型 AC-DC 電源供應器，具備1U 低外型、25W/in 高功率密度，輸入電壓范圍覆蓋90~264VAC/250~370VDC，輸出電壓可選 12V/24V/27V/36V/48V，額定電流 33.5A~125A，效率高達 93% ，內建主動式 PFC、控速風扇冷卻及多種保護功能，支持輸出電壓 / 恒流值調整、遙控開關、遙感等功能，可選 PMBus/CANBus 協議，可主動式并聯 6 臺達 9600W，適用于工業控制、測試儀器等多種場景，符合多項安全規范并提供5 年保固。
一、產品概述
產品定位：1600W 單組輸出機殼型交流變直流（AC-DC）電源供應器，1U 低外型設計，功率密度達 25W/in，適用于多種工業場景。
核心優勢：國際通用全范圍輸入、高效率（最高 93%）、豐富功能擴展、支持多臺并聯、5 年長期保固。
機型編碼規則：| 編碼組成 | 含義 | 可選類型 || --- | --- | --- || 系列名 | RSP-1600 | - || 額定電壓 | 12/24/27/36/48 | 對應 5 種輸出電壓機型 || 通訊協議 | 無 / PM/CAN | 標準品（無）、PMBus 協議（可選）、CANBus 協議（可選） |

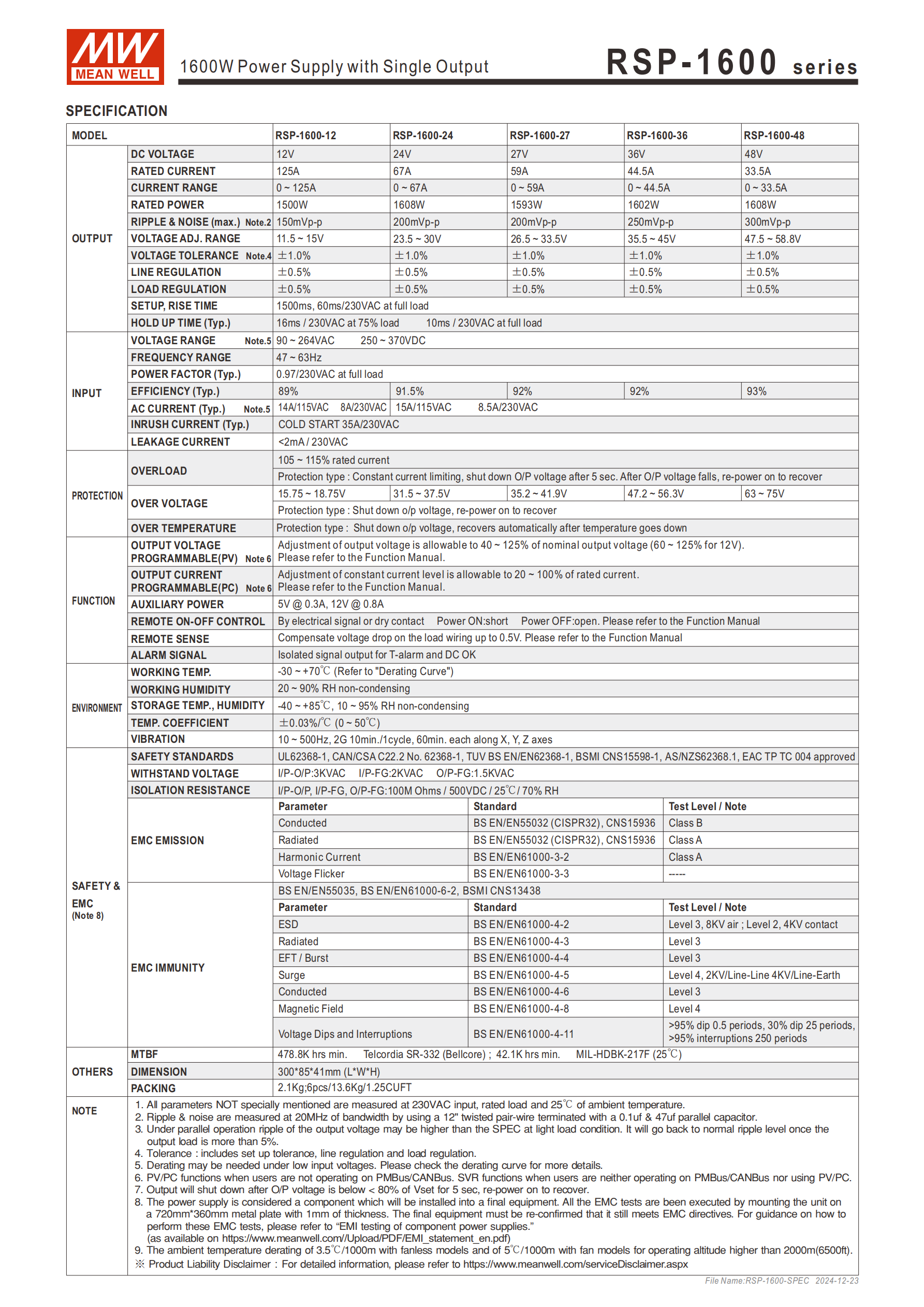

二、關鍵電氣參數
（1）輸入規格
| 參數 | 數值 |
|---|---|
| 電壓范圍 | 90~264VAC / 250~370VDC |
| 頻率范圍 | 47~63Hz |
| 功率因子（Typ.） | 0.97（230VAC 滿載） |
| 浪涌電流（Typ.） | 35A/230VAC（冷啟動） |
| 漏電流 | <2mA / 230VAC |
（2）輸出規格
| 機型 | 輸出電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 紋波噪聲（最大） |
|---|---|---|---|---|---|
| RSP-1600-12 | 12V | 125A | 1500W | 11.5~15V | 150mVp-p |
| RSP-1600-24 | 24V | 67A | 1608W | 23.5~30V | 200mVp-p |
| RSP-1600-27 | 27V | 59A | 1593W | 26.5~33.5V | 200mVp-p |
| RSP-1600-36 | 36V | 44.5A | 1602W | 35.5~45V | 250mVp-p |
| RSP-1600-48 | 48V | 33.5A | 1608W | 47.5~58.8V | 300mVp-p |
共性參數：電壓精度 ±1.0%，線性調整率 ±0.5%，負載調整率 ±0.5%，保持時間 Typ. 16ms~1500ms（因負載 / 電壓而異）。
三、核心功能與操作
（1）基礎調節功能

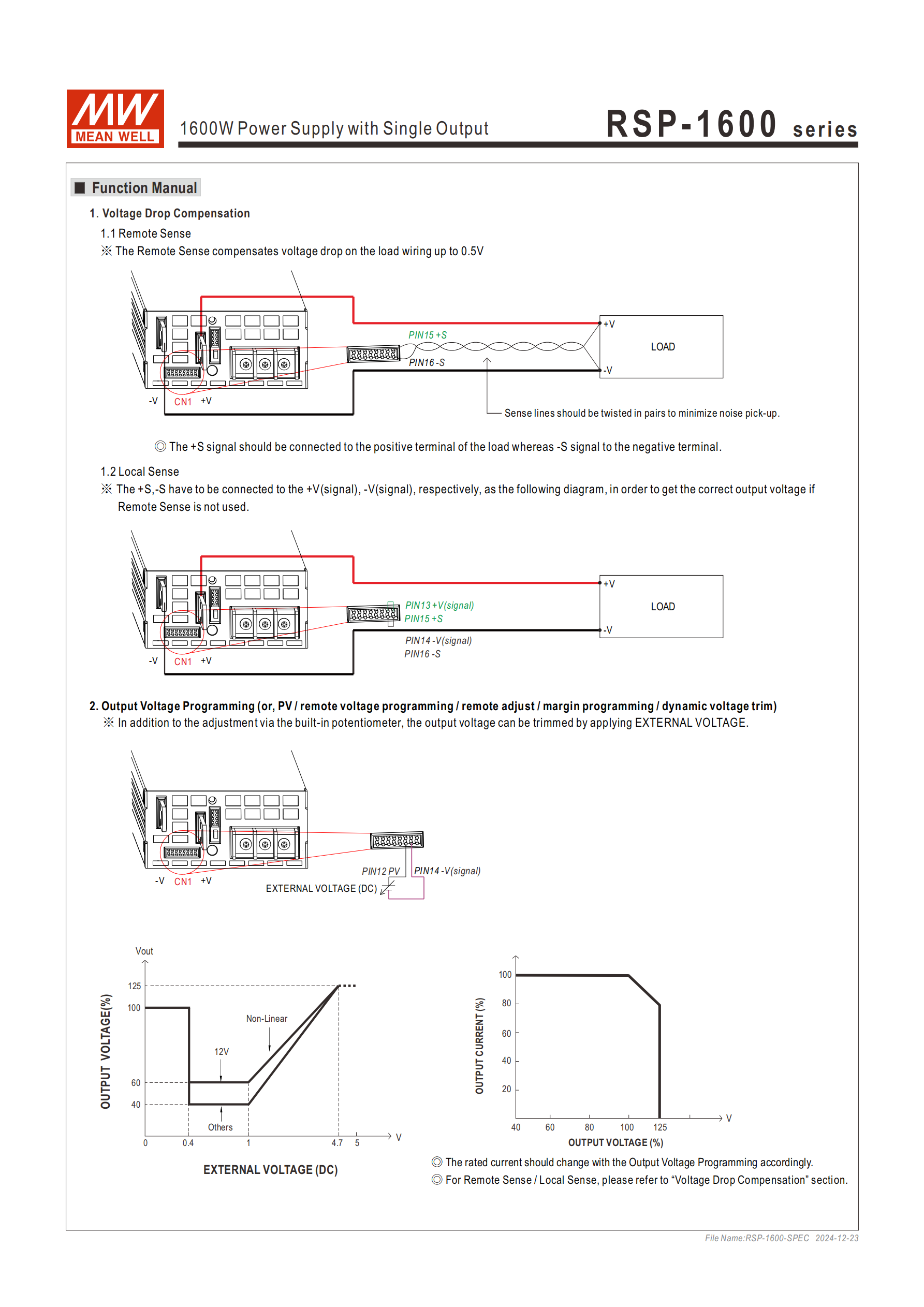

輸出電壓調整：支持內部電位器或外部 DC 電壓調整，范圍為額定輸出的 40~125%（12V 機型為 60~125%）。

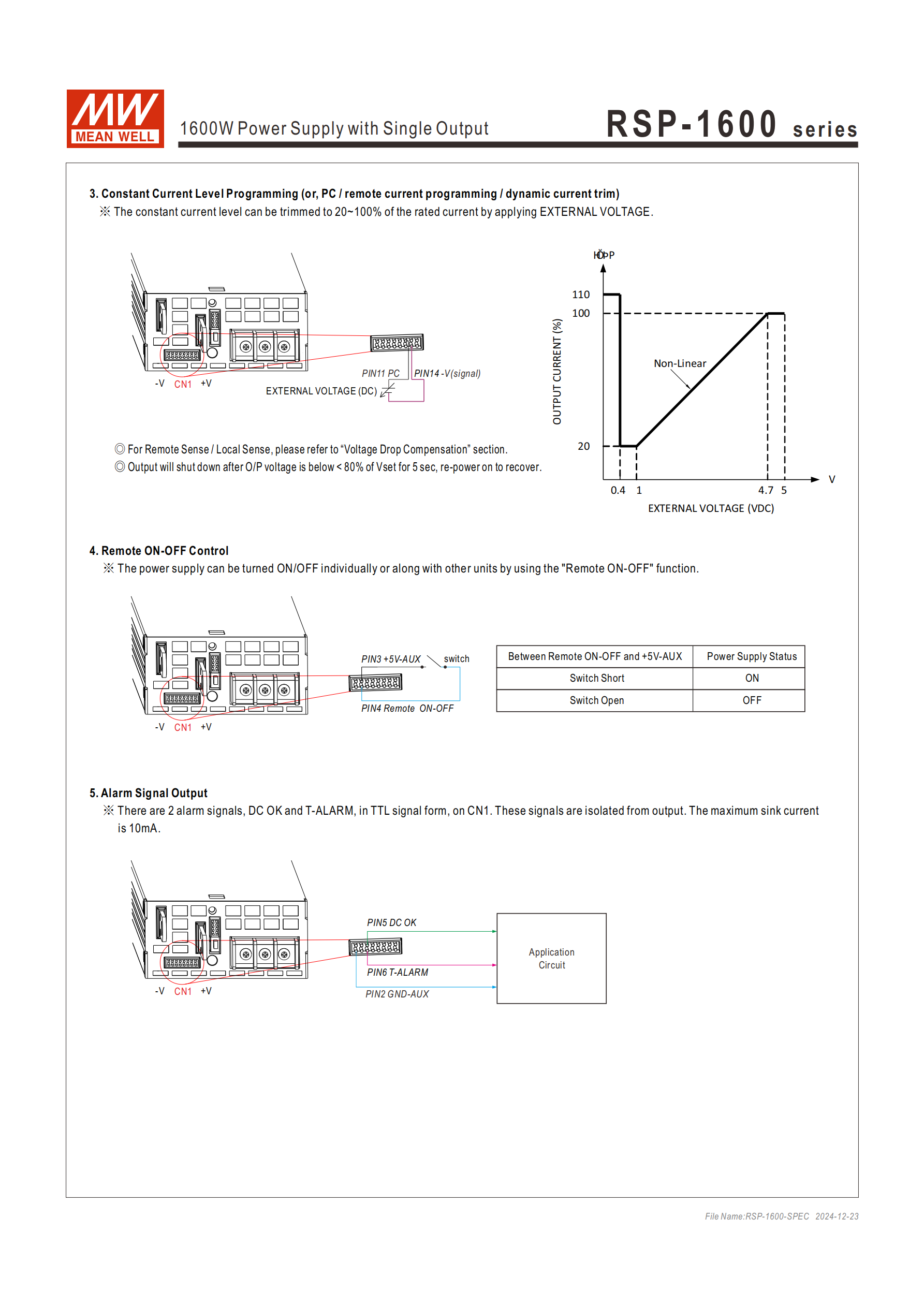

恒流值調整：通過外部 DC 電壓調整，范圍為額定電流的 20~100%。
（2）控制與監測功能
遙控開關：通過電子信號或干觸點控制，短路 = 開機，開路 = 關機。
遙感功能：支持線壓降補償（最大 0.5V），感應線需絞繞以減小噪音；未使用時需將 + S/-S 與 + V/-V 連接。
輔助電源：提供 5V@0.3A 和 12V@0.8A 輸出，不受 ON/OFF 信號控制。
警報信號：DC-OK（輸出電壓狀態）和 T-Alarm（溫度 / 風扇狀態），均為隔離 TTL 信號，最大輸出電流 10mA。
（3）并聯擴展功能
并聯能力：最多 6 臺并聯，最大輸出功率 9600W（5+1 冗余）。
并聯要求：導線短而粗，各單元輸出電壓差異≤0.2V，總輸出電流≤各組額定電流 × 組數 ×0.9。
注意事項：負載≥5% 時紋波恢復正常，輕載（<5% 總額定電流）可能均流不完全。
四、保護與安全規范
保護類型：
過負載：額定電流 105~115% 時，恒流限制模式，5 秒后關閉輸出，重啟恢復。
過電壓：輸出電壓達 15.75~75V（因機型而異）時，關斷輸出，重啟恢復。
過溫度：關斷輸出，溫度下降后自動恢復。
安全與 EMC：
安全規范：UL62368-1、CAN/CSA C22.2 No.62368-1、TUV BS EN/EN62368-1 等。
電磁兼容：發射符合 BS EN/EN55032 Class B（傳導）/Class A（輻射），抗擾度達 Level 3~4。
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:1.5KVAC。
五、環境與物理參數

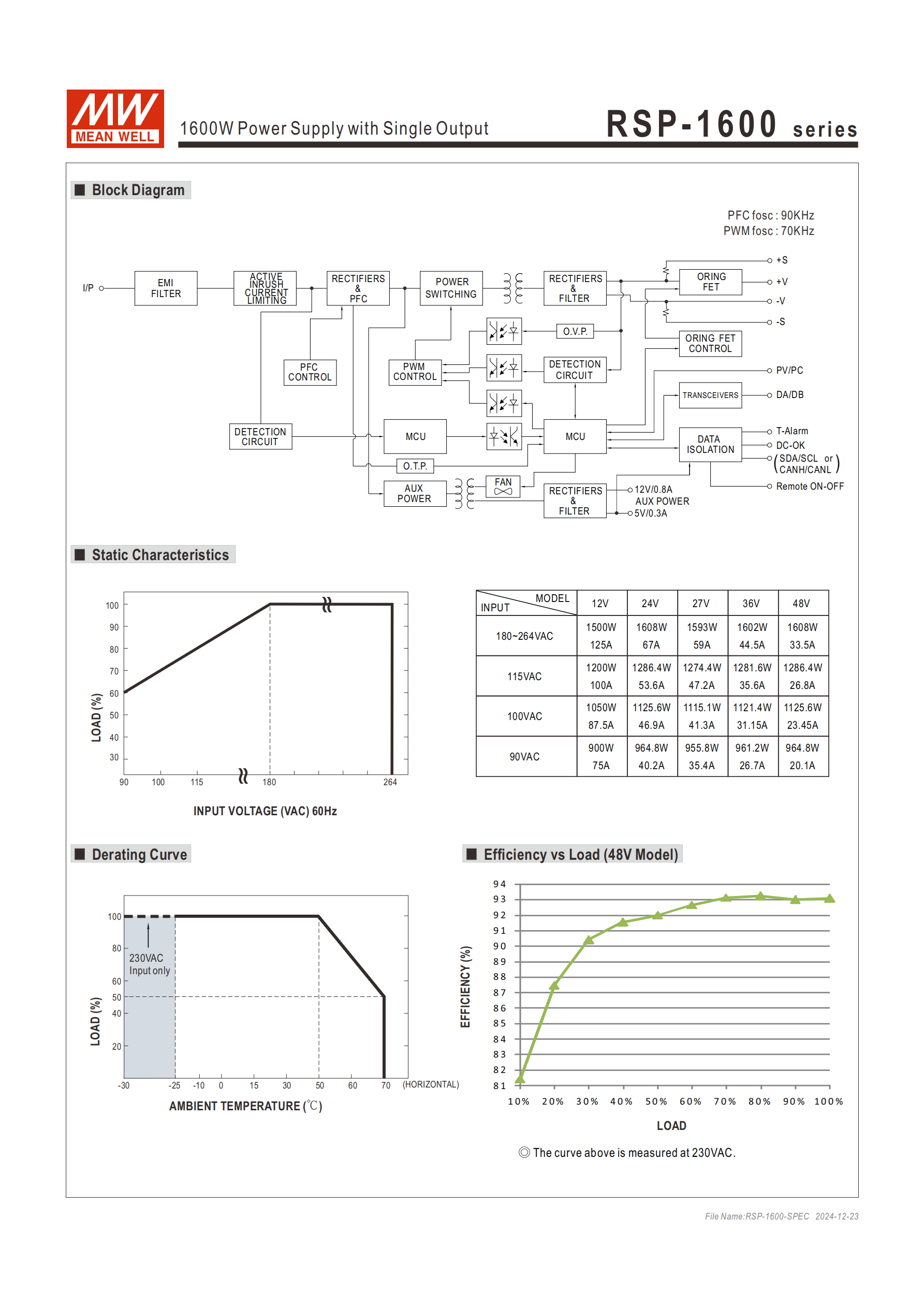

工作溫度：-30~+70℃（需參考減額曲線）。
工作濕度：20~90% RH（無冷凝）。
存儲條件：-40~+85℃，10~95% RH（無冷凝）。

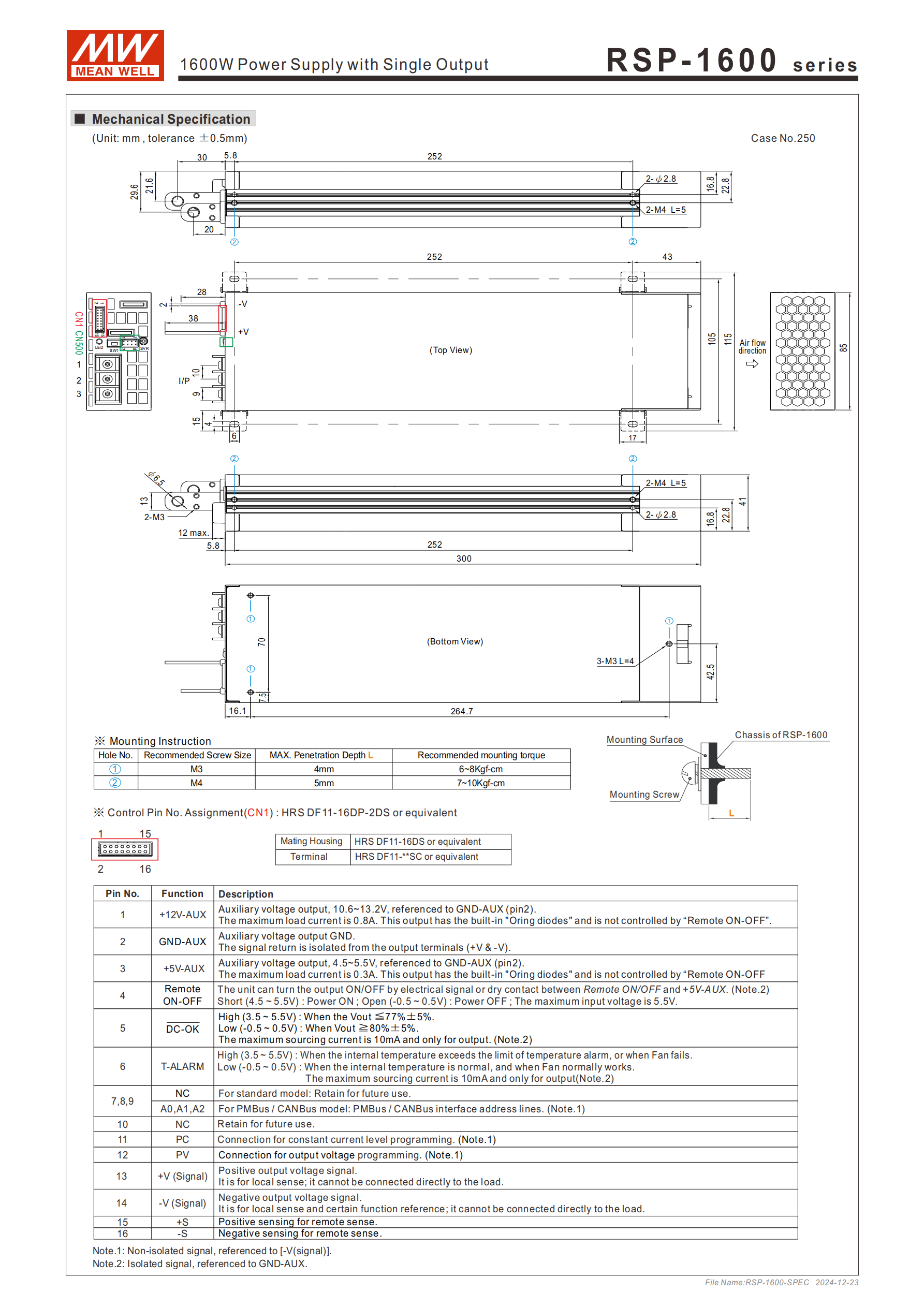

物理尺寸：300×85×41mm（L×W×H），重量 2.1Kg。
耐振動：10~500Hz，2G，X/Y/Z 軸各 60 分鐘。

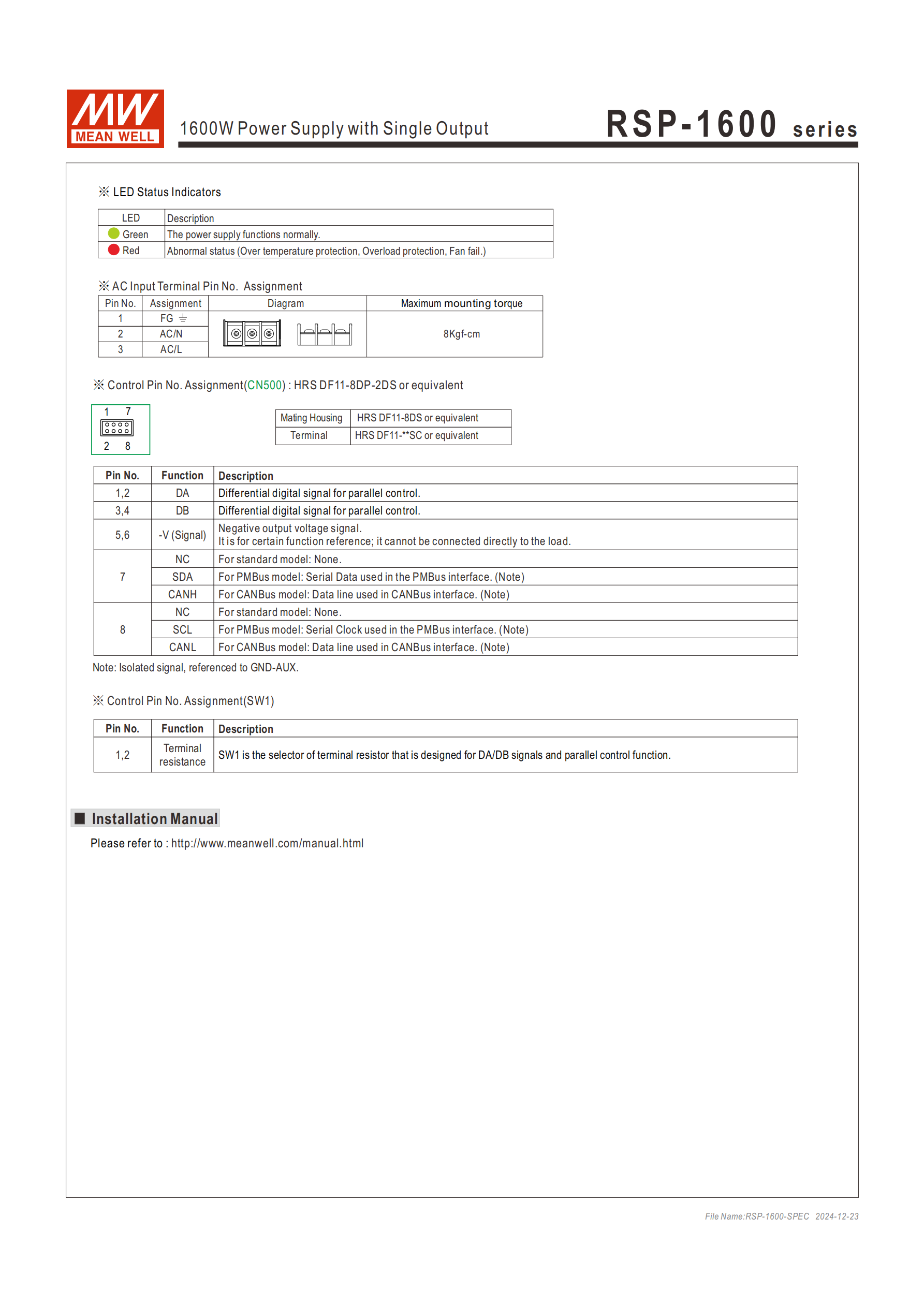

LED 指示燈：綠色 = 功能正常，紅色 = 異常（過溫 / 過載 / 風扇失效）。
六、應用場景
工業控制或自動化裝置、測試和測量儀器、激光相關類機器、老化設備、數字廣播、恒流源、冗余系統等。
4. 關鍵問題
問題 1：RSP-1600 系列電源的輸出規格有哪些選擇？不同機型的核心輸出參數差異是什么？
答案：該系列提供 5 種輸出電壓機型，核心參數差異如下：
| 機型 | 輸出電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 紋波噪聲（最大） |
|---|---|---|---|---|---|
| RSP-1600-12 | 12V | 125A | 1500W | 11.5~15V | 150mVp-p |
| RSP-1600-24 | 24V | 67A | 1608W | 23.5~30V | 200mVp-p |
| RSP-1600-27 | 27V | 59A | 1593W | 26.5~33.5V | 200mVp-p |
| RSP-1600-36 | 36V | 44.5A | 1602W | 35.5~45V | 250mVp-p |
| RSP-1600-48 | 48V | 33.5A | 1608W | 47.5~58.8V | 300mVp-p |
| 所有機型的電壓精度均為 ±1.0%，支持輸出電壓和恒流值調整。 |

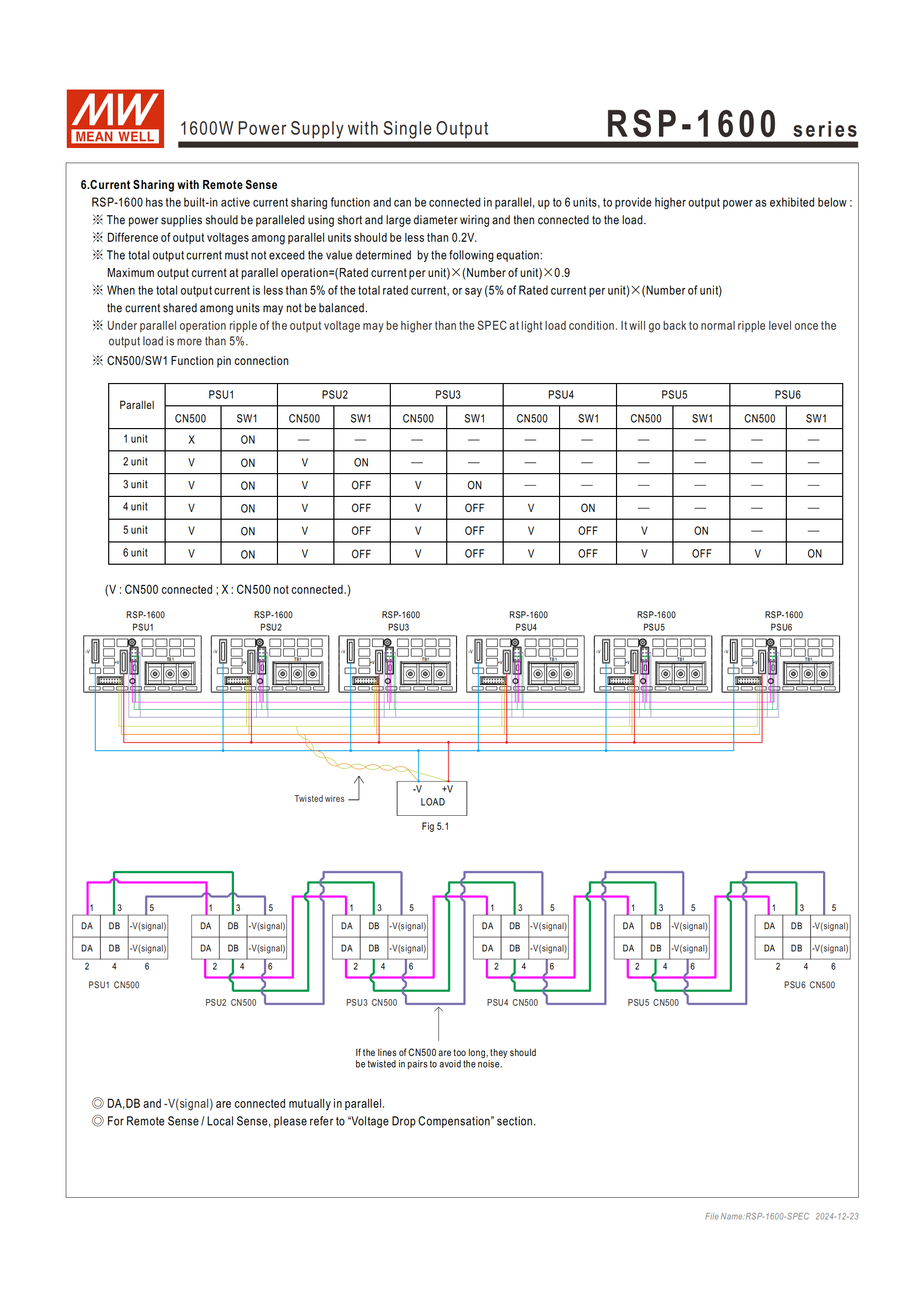

問題 2：RSP-1600 系列電源支持并聯擴展嗎？并聯時需滿足哪些關鍵要求？
答案：支持主動式并聯，最多可并聯 6 臺，最大輸出功率達 9600W（1600W×6），核心要求如下：
硬件連接：使用短而粗的導線并聯各電源，再連接負載；CN500/SW1 需按并聯臺數設置（1 臺 = X/ON，2 臺 = V/ON+V/ON，3 臺 = V/ON+V/OFF+V/ON 等，V = 連接插腳，X = 不連接）。
電壓匹配：各并聯單元的輸出電壓差異需≤0.2V。
電流限制：總輸出電流≤各組額定電流 × 組數 ×0.9。
負載要求：負載≥5% 總額定電流時，輸出紋波恢復正常，且均流效果最佳；輕載（<5%）可能出現紋波超標或均流不完全。
問題 3：RSP-1600 系列電源的核心保護功能、安全規范及環境適應性如何？
答案：
核心保護功能：包含短路保護（恒流限制 + 5 秒后關斷）、過負載保護（105~115% 額定電流觸發）、過電壓保護（關斷輸出，重啟恢復）、過溫度保護（溫度下降后自動恢復），全面保障設備安全。
安全規范：符合 UL62368-1、IEC62368-1、BS EN/EN62368-1、CAN/CSA C22.2 No.62368-1 等多項國際標準，絕緣阻抗達 100M Ohms（500VDC/25℃/70% RH），耐壓性能優異。
環境適應性：工作溫度范圍 - 30~+70℃（需結合減額曲線），工作濕度 20~90% RH（無冷凝），可耐受 10~500Hz、2G 的振動，適用于工業復雜環境。
