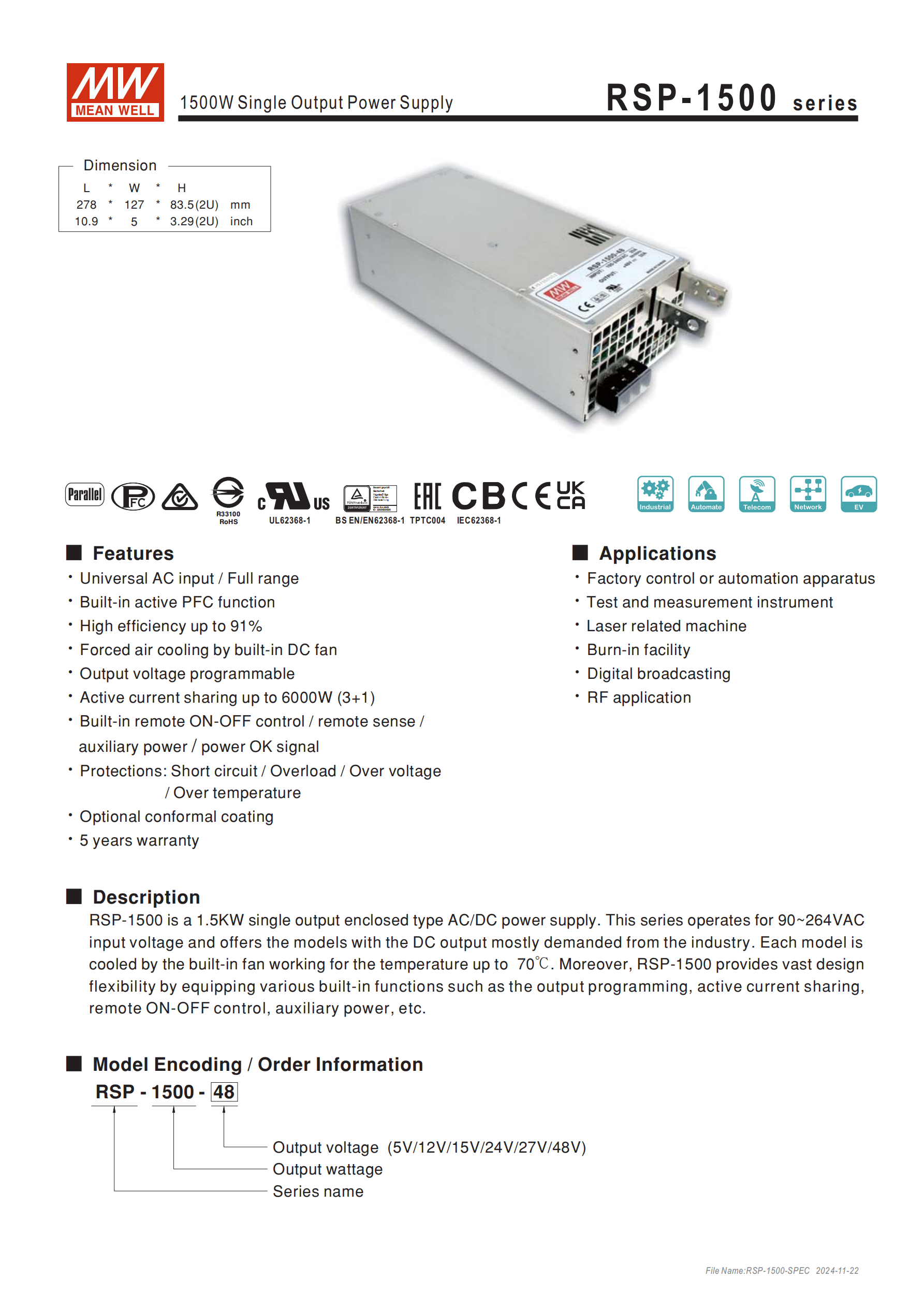

MEAN WELL RSP-1500 系列是一款 1500W 單組輸出機殼型交流變直流電源供應器，具備90~264VAC 全范圍交流輸入，輸出電壓涵蓋 5V/12V/15V/24V/27V/48V 多種規格，額定功率 1200W~1536W，效率最高達 91% ，內建主動式 PFC、直流風扇強制冷卻等功能，支持輸出電壓調整、遙控開關、遙感、均流（3+1 并聯可達 6000W），具備短路 / 過負載 / 過電壓 / 過溫度多重保護，工作溫度范圍 - 20~+70℃，符合多項國際安全規范，提供 5 年保固，廣泛應用于工業控制、測試儀器等場景。
一、產品概述
品牌與型號：MEAN WELL（明緯）RSP-1500 系列，1500W 單組輸出機殼型交流變直流電源供應器。
核心定位：滿足工業場景高功率需求，提供靈活功能配置，支持多臺并聯擴展功率。
保固期限：5 年，可選加噴防潮劑。

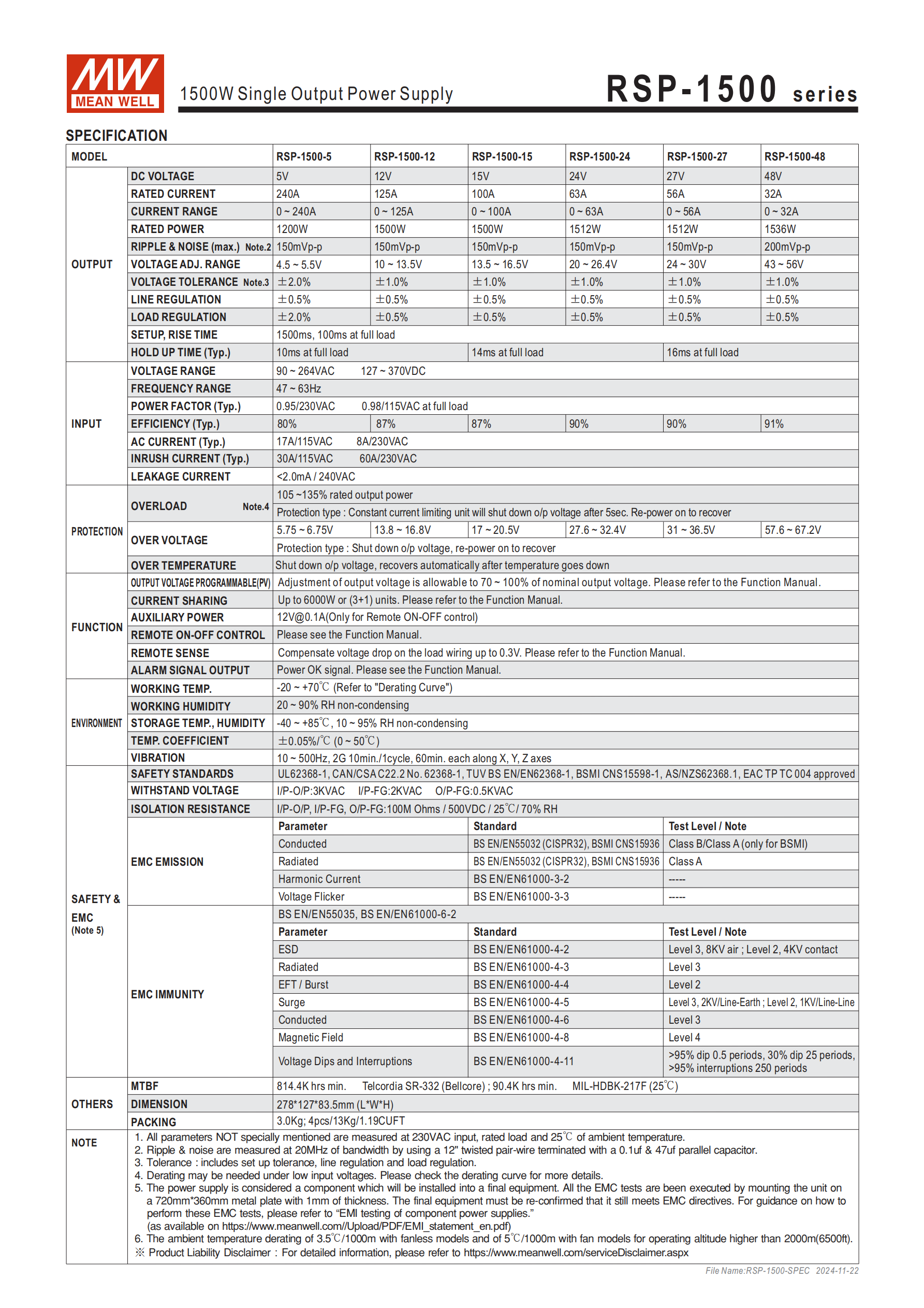

二、電氣核心規格
（1）輸入?yún)?shù)
| 項目 | 規格詳情 |
|---|---|
| 輸入電壓范圍 | AC：90~264VAC；DC：127~370VDC |
| 頻率范圍 | 47~63Hz |
| 功率因子（Typ.） | 115VAC 滿載：0.98；230VAC 滿載：0.95 |
| 交流電流（Typ.） | 115VAC：17A；230VAC：8A |
| 浪涌電流（Typ.） | 115VAC：30A；230VAC：60A |
| 漏電流 | <2.0mA / 240VAC |
（2）輸出參數（各機型核心數據）
| 機型 | 直流電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| RSP-1500-5 | 5V | 240A | 1200W | 4.5~5.5V | 150mVp-p |
| RSP-1500-12 | 12V | 125A | 1500W | 10~13.5V | 150mVp-p |
| RSP-1500-15 | 15V | 100A | 1500W | 13.5~16.5V | 150mVp-p |
| RSP-1500-24 | 24V | 63A | 1512W | 20~26.4V | 150mVp-p |
| RSP-1500-27 | 27V | 56A | 1512W | 24~30V | 150mVp-p |
| RSP-1500-48 | 48V | 32A | 1536W | 43~56V | 200mVp-p |
補充輸出特性：
電壓精度：±1.0%（5V 機型 ±2.0%），包含設定誤差、線性調整率和負載調整率。
線性調整率 / 負載調整率：均為 ±0.5%。
啟動上升時間：10~16ms（滿載時）；保持時間：1500ms（滿載時）。
三、核心功能與操作
（1）關鍵功能

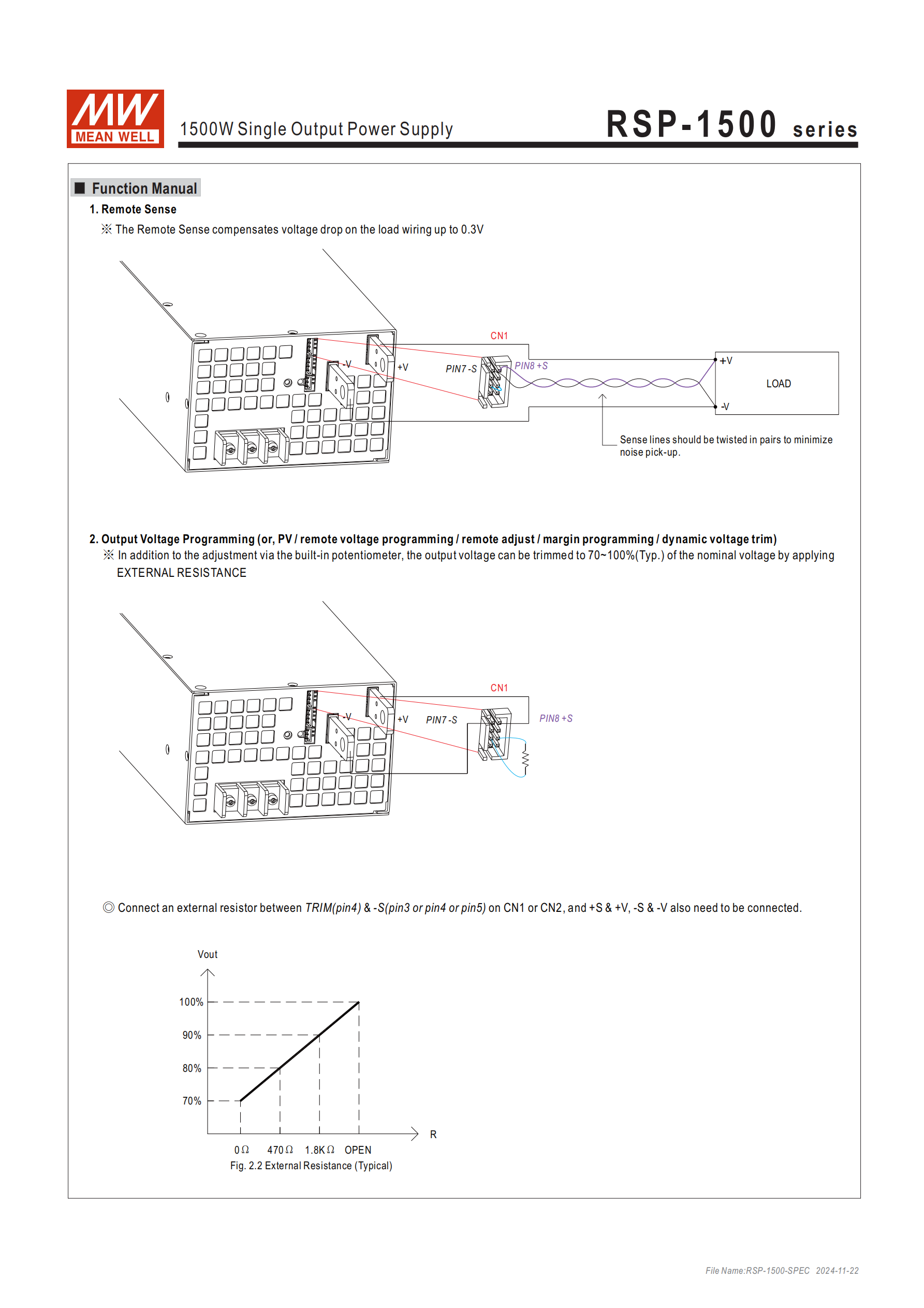

輸出電壓調整：支持內部電位器或外部電壓 / 電阻調整，調整范圍為額定輸出電壓的 70~100% 。
遙感功能：對負載線壓降補償最大為0.3V，感應線需絞繞以減小噪音。

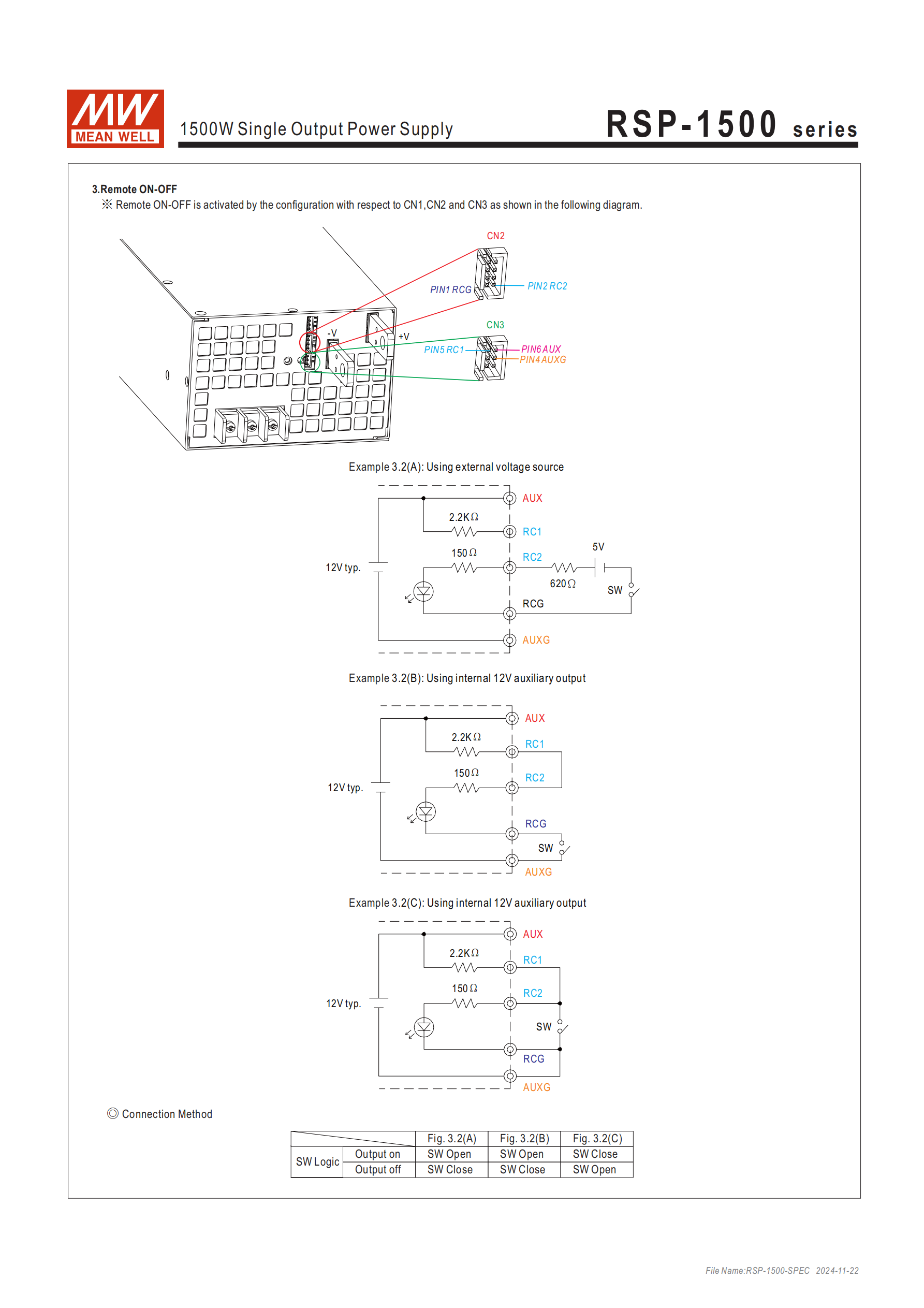

遙控開 / 關：通過 CN1、CN2、CN3 引腳配置實現，支持外部電壓或內部 12V 輔助電源控制，開關邏輯隨配置不同（開路 / 閉合對應輸出開 / 關）。

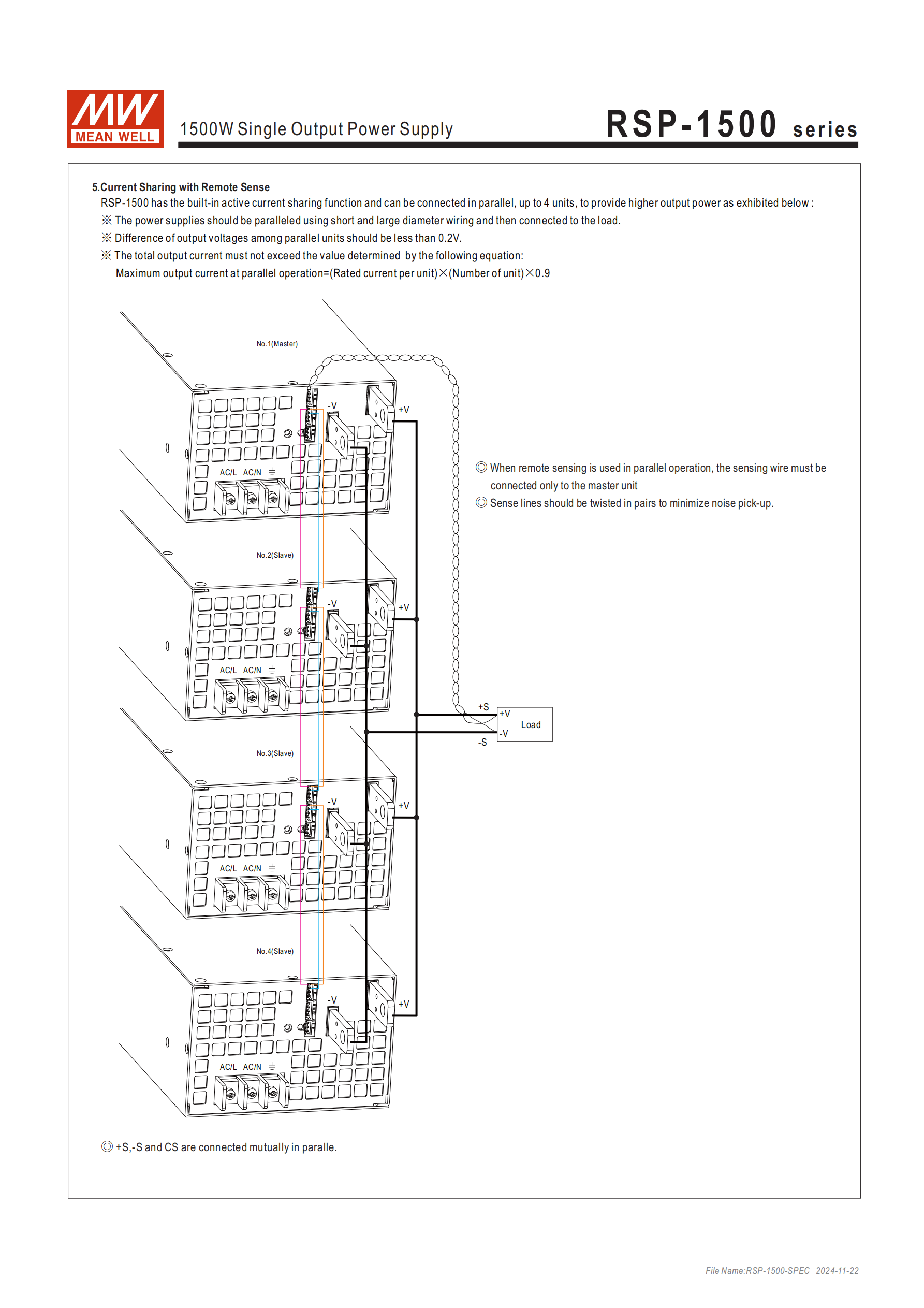

均流與并聯：主動式均流，最多4 臺并聯（3+1） ，總功率可達 6000W；并聯時輸出電流 = 各組額定電流 × 組數 ×0.9，各單元輸出電壓差異需 < 0.2V。
輔助電源：12V@0.1A，僅用于遙控開 / 關。

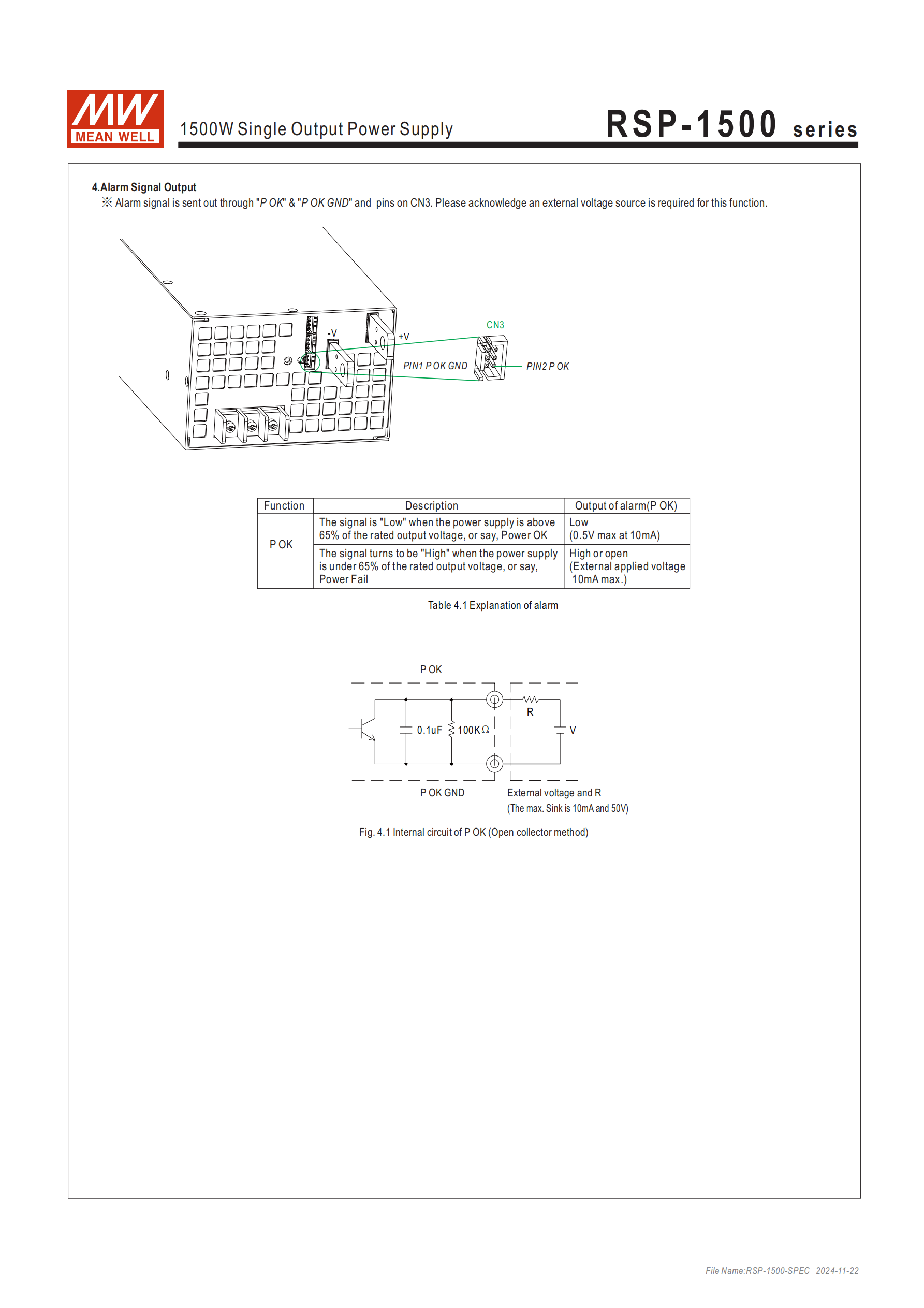

警報信號輸出（Power OK）：
電源正常（輸出電壓 > 65% 額定值）：低電平（10mA 時最大 0.5V）。
電源異常（輸出電壓 < 65% 額定值）：高電平或開路（外部電壓最大 10mA）。
（2）保護功能
| 保護類型 | 觸發條件與恢復方式 |
|---|---|
| 過負載保護 | 額定輸出功率的 105~135%，恒電流限制，5 秒后關閉輸出，重啟恢復 |
| 過電壓保護 | 5V 機型：5.75~6.75V；12V 機型：13.8~16.8V；依機型遞增，關閉輸出，重啟恢復 |
| 過溫度保護 | 溫度超標時關閉輸出，溫度下降后自動恢復 |
| 短路保護 | 短路時觸發，重啟恢復 |
四、環境與安規標準
（1）環境參數

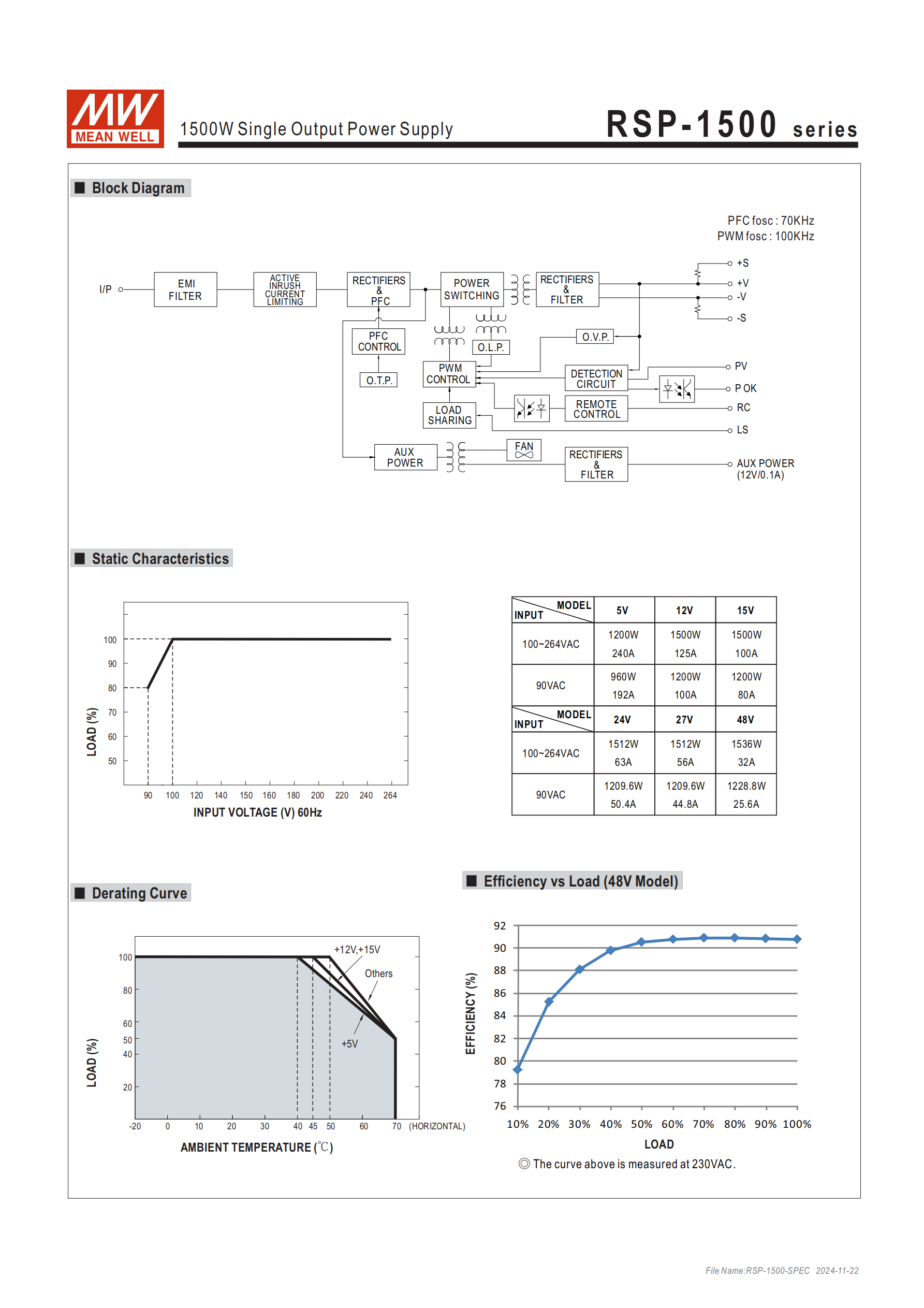

工作溫度：-20~+70℃（需參考減額曲線，低電壓輸入時需減額輸出）。
存儲溫度：-40~+85℃；存儲濕度：10~95% RH（無冷凝）。
工作濕度：20~90% RH（無冷凝）。
溫度系數：±0.05%/℃（0~50℃）。
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘。
海拔適應：超過 2000 米時，無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型降 5℃。
（2）安規與電磁兼容
安全規范：UL62368-1、CAN/CSA C22.2 No.62368-1、TUV BS EN/EN62368-1 等。
耐壓：I/P-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：0.5KVAC。
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG：100M Ohms / 500VDC / 25℃（70% RH）。
電磁兼容：發射符合 BS EN/EN55032（CISPR32）等標準；抗擾度符合 BS EN/EN61000 系列標準。

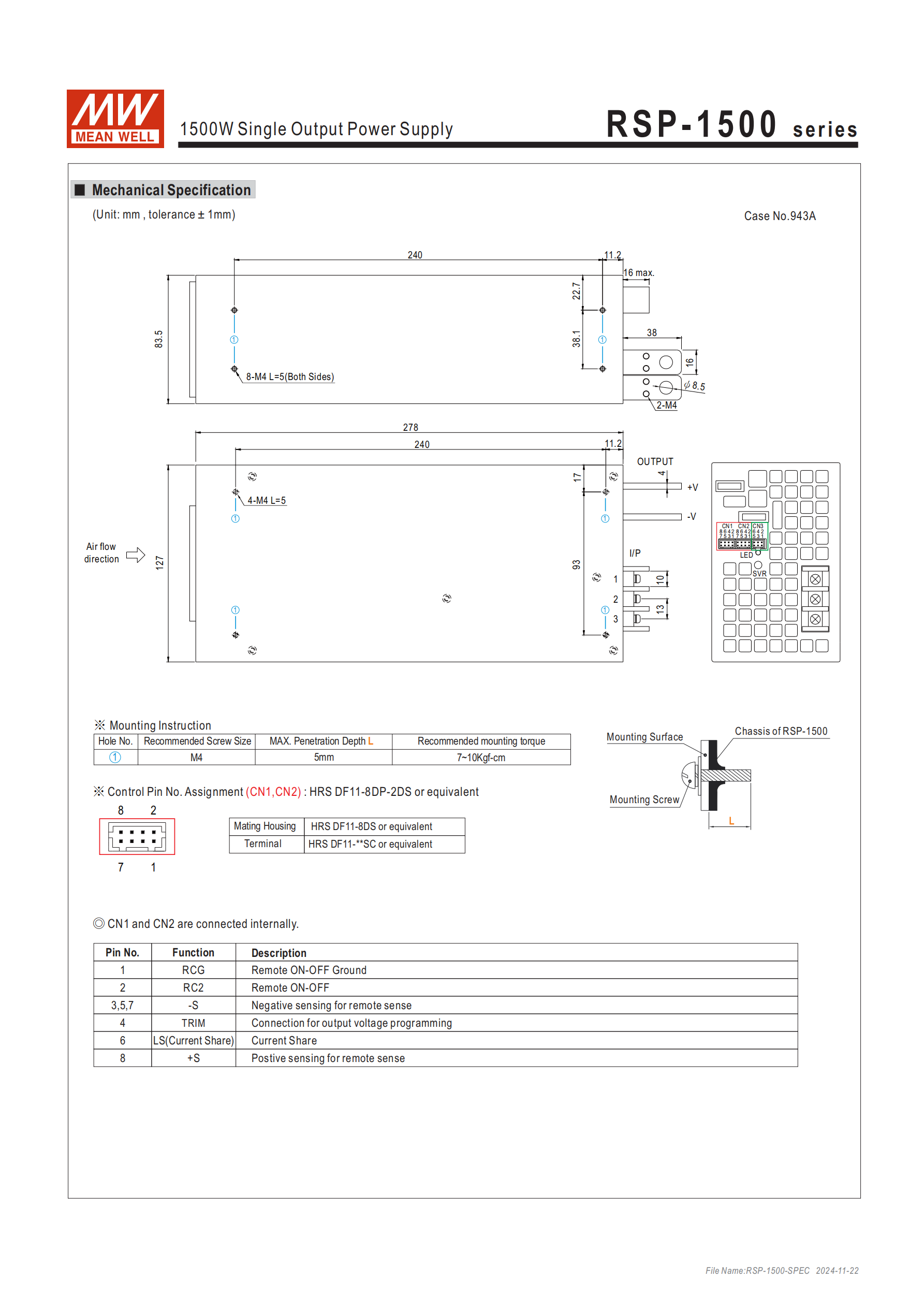

五、物理與安裝規格
尺寸：278×127×83.5mm（L×W×H），公差 ±0.5mm。
重量：?jiǎn)闻_(tái) 3.0Kg，4 臺 / 箱（13Kg/1.19CUFT）。
安裝要求：推薦 M4 螺絲，最大穿透深度 5mm，安裝扭矩 7~10Kgf-cm。
控制引腳：CN1/CN2 為 HRS DF11-8DP-2DS 或同等級；CN3 為 HRS DF11-6DP-2DS 或同等級。
氣流方向：按機殼標注方向設計，依賴內建直流風扇強制冷卻。
4. 關鍵問題與答案
問題 1：RSP-1500 系列支持多臺并聯擴展功率，具體并聯規則和最大擴展功率是多少？
答案：該系列支持主動式均流并聯，最大可并聯 4 臺（3+1 模式），最大擴展功率達6000W；并聯需遵循 3 個核心規則：① 用短而粗的導線并聯后連接負載；② 各并聯單元的輸出電壓差異需小于 0.2V；③ 總輸出電流不可超過 “各組額定電流 × 組數 ×0.9” 的計算值；④ 遙感功能啟用時，傳感線需連接到主要單元（Master），且 CN1/CN2 上的 + S、-S 和 CS 引腳需相互并聯。
問題 2：RSP-1500 系列的輸出電壓調整方式有哪些？不同機型的調整范圍是否一致？
答案：輸出電壓有兩種調整方式：① 內部電位器調整；② 外部電壓或外部電阻調整（需在 CN1/CN2 的 TRIM 引腳與 - S 引腳間連接電阻，且需連接 + S 與 + V、-S 與 - V）；不同機型的調整范圍不一致，均為額定電壓的特定區間：5V 機型（4.5~5.5V）、12V 機型（10~13.5V）、15V 機型（13.5~16.5V）、24V 機型（20~26.4V）、27V 機型（24~30V）、48V 機型（43~56V），整體調整比例覆蓋額定電壓的 70~100%。
問題 3：RSP-1500 系列的過溫保護和過負載保護機制有何區別？恢復方式分別是什么？
答案：兩種保護機制的核心區別的在于觸發條件和恢復方式：① 過負載保護：觸發條件為輸出功率達到額定功率的 105~135%，保護機制為 “恒電流限制 + 5 秒后關閉輸出”，恢復方式需手動重啟電源；② 過溫度保護：觸發條件為工作溫度超過安全閾值，保護機制為直接關閉輸出，恢復方式為 “溫度下降后自動恢復”，無需手動操作；兩者均屬于系列內置的核心保護功能，可有效避免電源或負載因異常工況損壞。
