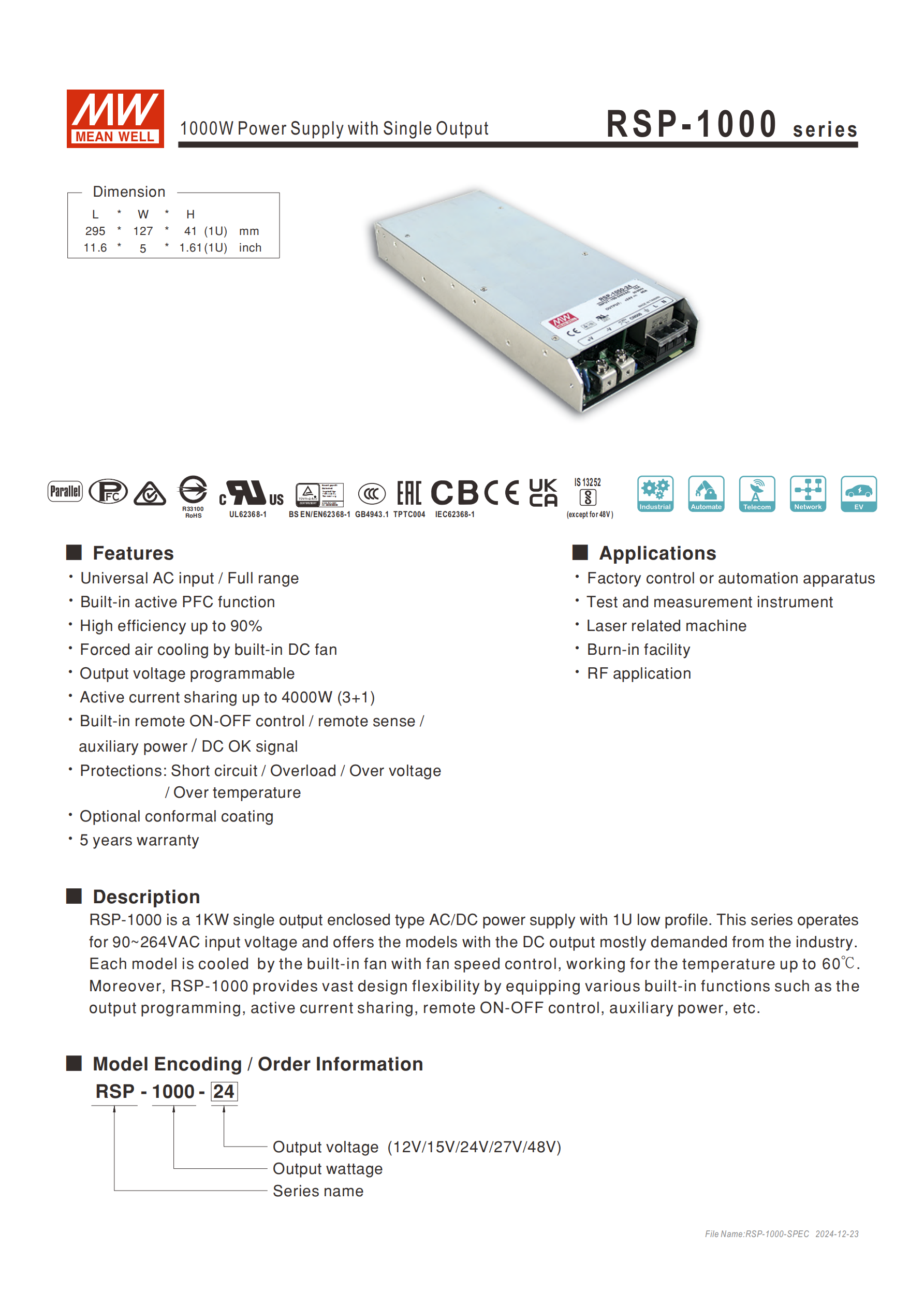

RSP-1000 系列是 1U 低外型 1KW 單組輸出機殼型交流變直流電源供應器，輸入電壓范圍 90~264VAC，支持 12V/15V/24V/27V/48V 多種輸出電壓，額定功率 720W~1008W，效率高達 90%，內建主動式 PFC、直流風扇強制冷卻等功能，具備短路 / 過負載 / 過電壓 / 過溫度等多重保護，支持主動式并聯（3+1）可達 4000W，擁有遙控開關、遙感、輸出電壓調整、DC OK 信號輸出等功能，適用于工業控制、測試測量儀器等場景，符合多項國際安規標準，提供 5 年保固。
一、產品核心信息
| 項目 | 關鍵內容 |
|---|---|
| 產品名稱 | 1000W 單組輸出電源供應器（RSP-1000 系列） |
| 產品形態 | 1U 低外型機殼型，AC-DC 轉換 |
| 核心優勢 | 國際通用全范圍輸入、主動式 PFC、效率高達 90%、強制風冷、多重保護、支持并聯擴容 |
| 應用場景 | 工業控制 / 自動化裝置、測試和測量儀器、激光相關類機器、老化設備 |
| 保固期限 | 5 年 |
| 可選功能 | 加噴防潮劑 |

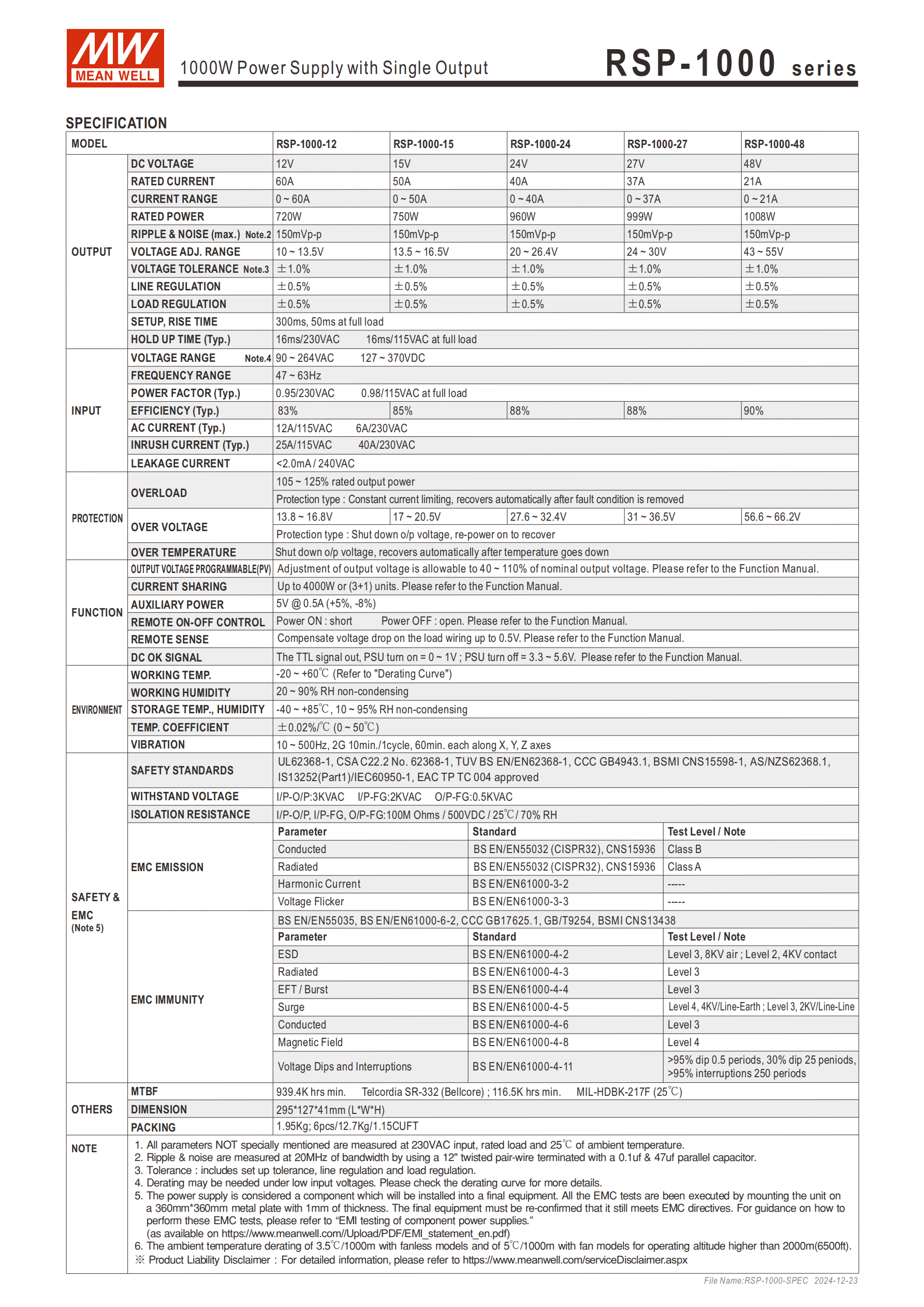

二、電氣規格詳情
（1）輸入?yún)?shù)
電壓范圍：90~264VAC（全范圍）
頻率范圍：47~63Hz
功率因子（Typ.）：0.95/230VAC、0.98/115VAC（滿載）
浪涌電流（Typ.）：25A/115VAC、40A/230VAC
漏電流：<2.0mA / 240VAC
（2）輸出參數（分機型）
| 機型 | 直流電壓 | 額定電流 | 額定功率 | 電流范圍 | 電壓調整范圍 |
|---|---|---|---|---|---|
| RSP-1000-12 | 12V | 60A | 720W | 0~60A | 10~13.5V |
| RSP-1000-15 | 15V | 50A | 750W | 0~50A | 13.5~16.5V |
| RSP-1000-24 | 24V | 40A | 960W | 0~40A | 20~26.4V |
| RSP-1000-27 | 27V | 37A | 999W | 0~37A | 24~30V |
| RSP-1000-48 | 48V | 21A | 1008W | 0~21A | 43~55V |
（3）輸出精度與特性
電壓精度：±1.0%（含設定誤差、線性調整率、負載調整率）
線性調整率：±0.5%
負載調整率：±0.5%
紋波與噪聲（最大）：150mVp-p（20MHz 帶寬測量）
啟動 / 上升時間：300ms/50ms（滿載時）
溫度系數：±0.02%/℃（0~50℃）
（4）保護功能
| 保護類型 | 保護閾值 | 恢復方式 |
|---|---|---|
| 過負載 | 額定輸出功率的 105~125% | 恒流限制，移除異常后自動恢復 |
| 過電壓 | 13.8~66.2V（依機型不同） | 關斷輸出，重啟后恢復 |
| 過溫度 | - | 關斷輸出，溫度下降后自動恢復 |
| 短路 | - | 自動保護 |
三、核心功能說明

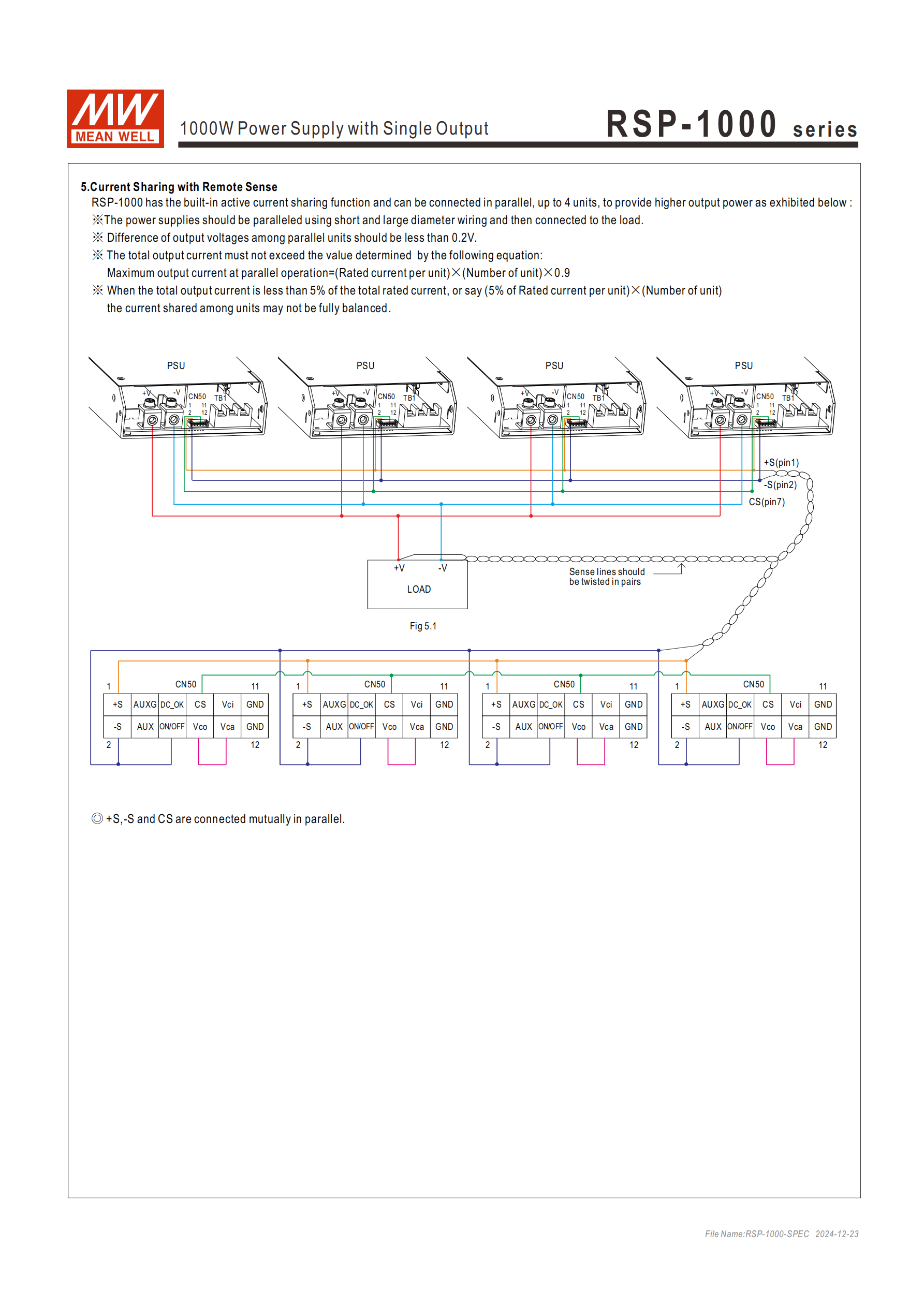

（1）并聯與均流
主動式并聯：支持 3+1 臺并聯，總功率可達 4000W
均流要求：并聯單元輸出電壓差異≤0.2V，總輸出電流≤（單臺額定電流 × 組數 ×0.9）
特殊說明：總輸出電流 < 總額定電流 5% 時，均流效果可能不完全

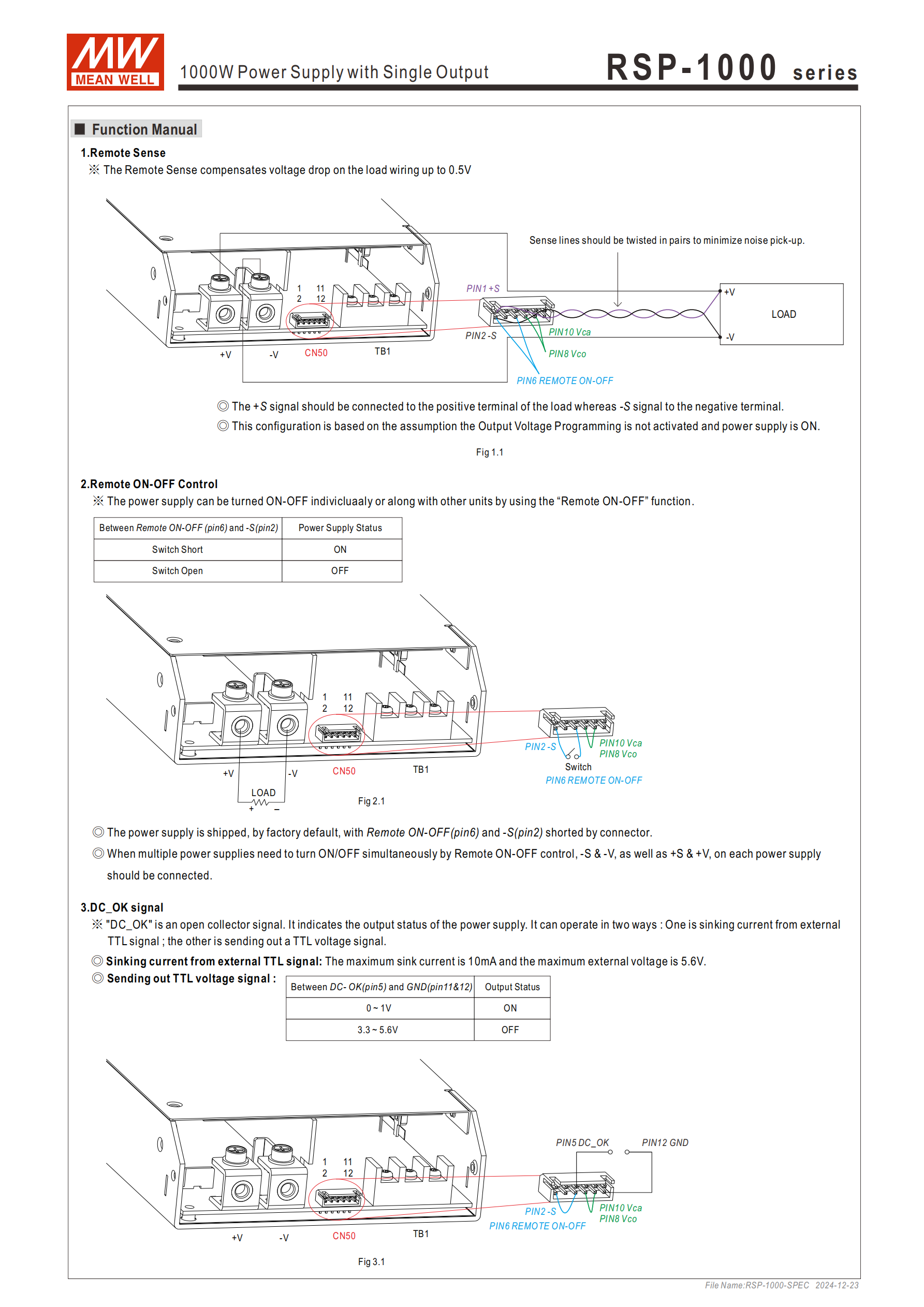

（2）控制與信號功能
| 功能 | 關鍵參數 | 操作說明 |
|---|---|---|
| 遙控開關 | 控制端：PIN6（Remote ON-OFF）與 PIN2（-S） | 短路 = 開機，開路 = 關機（出廠默認短接） |
| 遙感 | 補償范圍：最大 0.5V（負載線壓降） | +S 接負載正極，-S 接負載負極，感應線需絞繞 |
| DC OK 信號 | 信號類型：集電極開路 TTL 信號 | 0~1V=PSU 打開，3.3~5.6V=PSU 關閉；最大吸入電流 10mA |

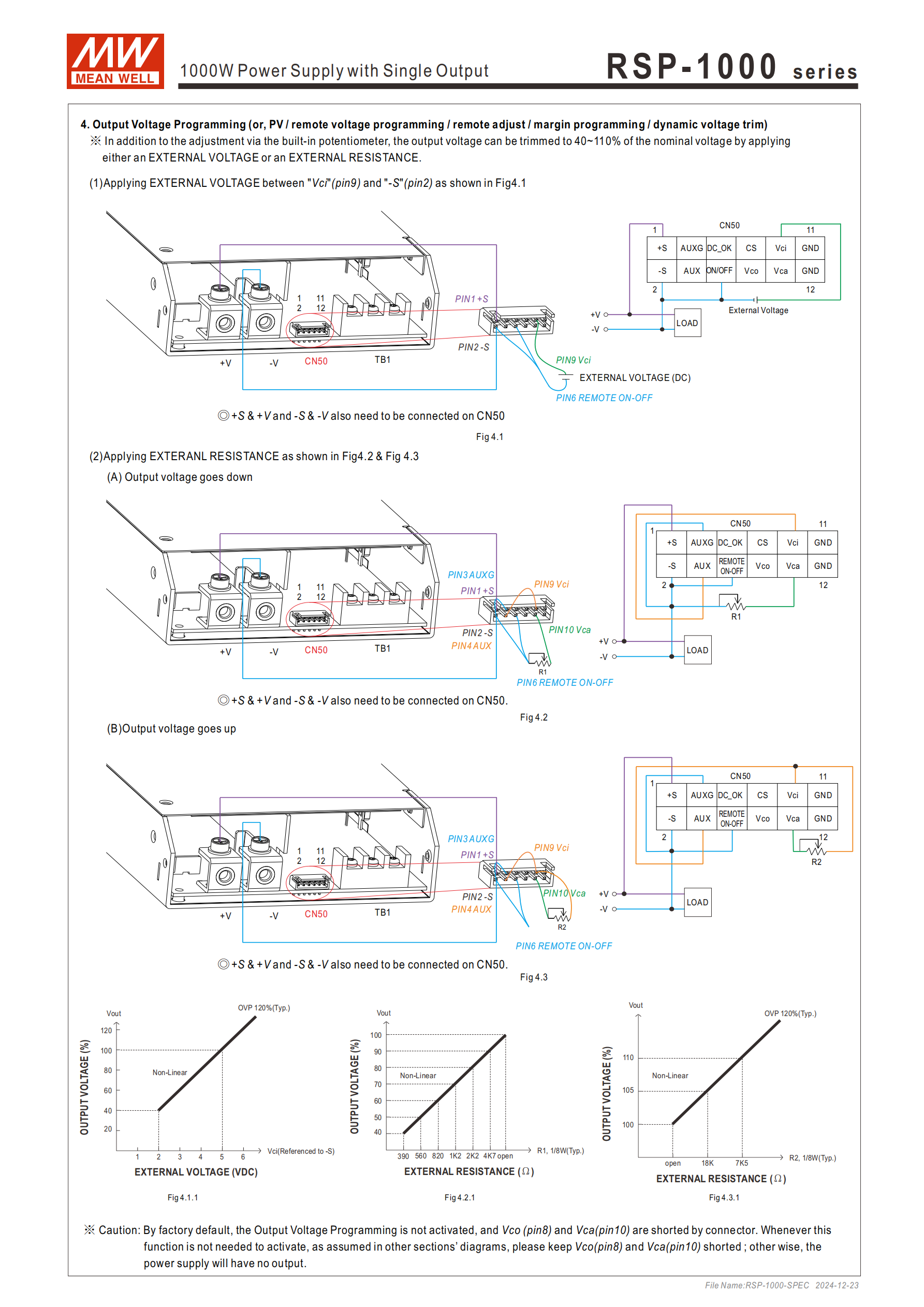

（3）輸出電壓調整
調整范圍：額定電壓的 40~115%
調整方式：
內部電位器調整
外部電壓：連接 PIN9（Vci）與 PIN2（-S）
外部電阻：通過串聯 / 并聯電阻實現電壓升降（1/8W 電阻）
注意事項：出廠默認 PIN8（Vco）與 PIN10（Vca）短路，電壓調整功能失效；需啟用時需斷開
四、環境與安規
工作環境：

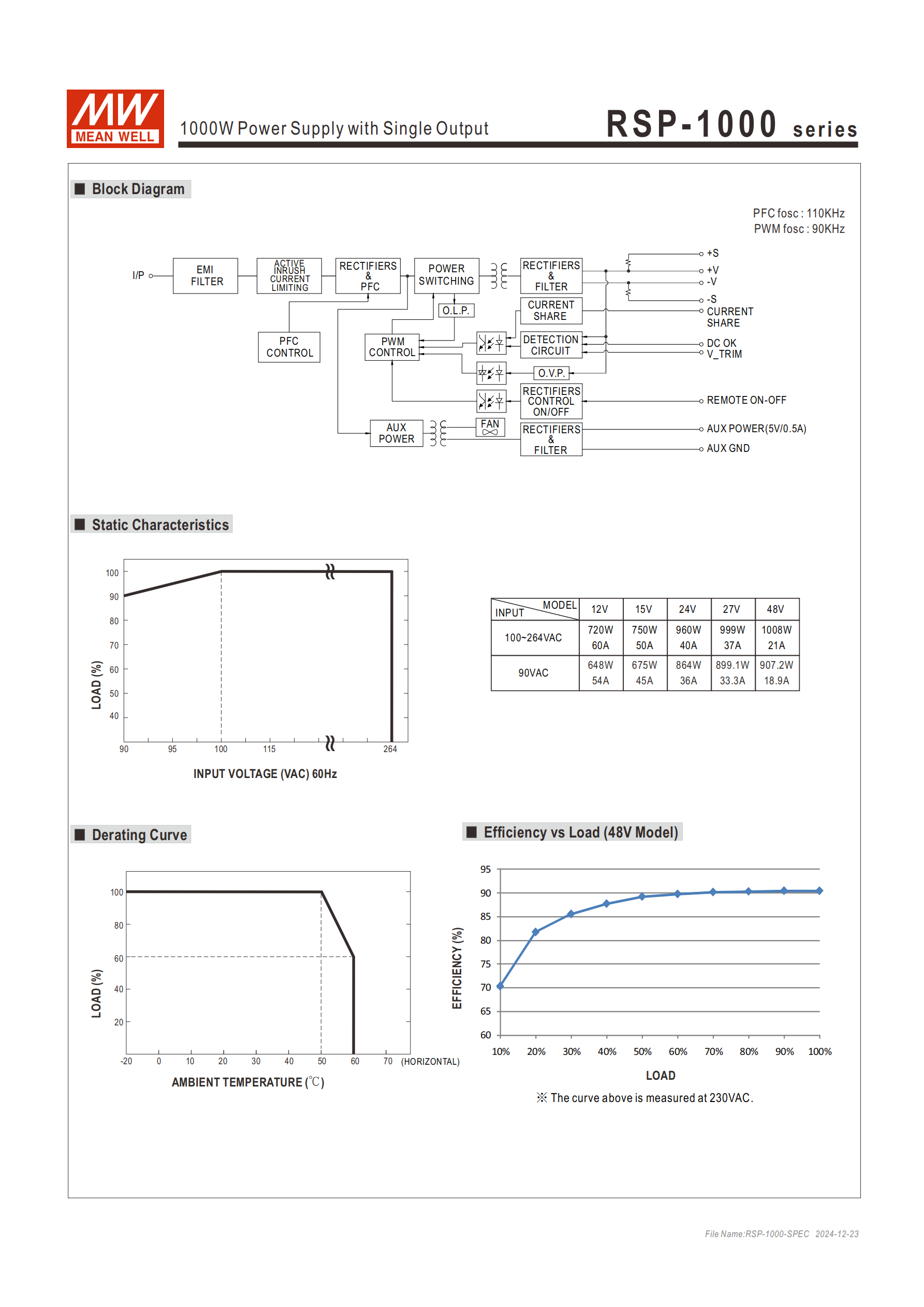

溫度：-20~+60℃（需參考減額曲線）
濕度：20~90% RH（無冷凝）
存儲：-40~+85℃，10~95% RH
耐振動：10~500Hz，2G，X/Y/Z 軸各 60 分鐘（10 分鐘 / 周期）
安規認證：UL62368-1、CSA C22.2 No.62368-1、TUV BS EN/EN62368-1、CCC GB4943.1 等
電磁兼容：
發射：EN55032（CISPR32）Class B（傳導）/Class A（輻射）
抗擾度：ESD Level3（8KV 空氣 / 4KV 接觸）、Surge Level4（4KV 線 - 地）等

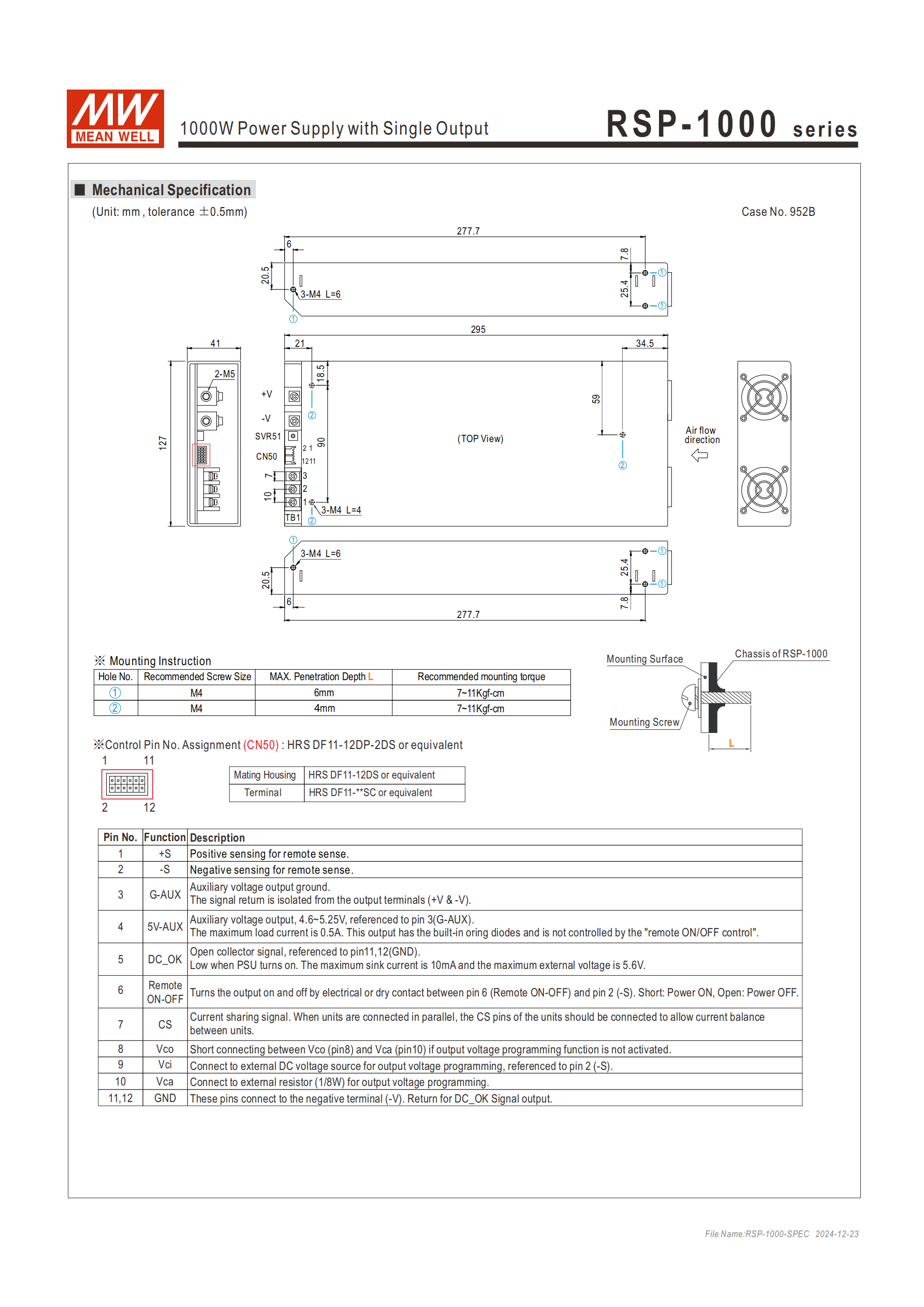

五、物理與安裝參數
尺寸：295×127×41mm（L×W×H），公差 ±0.5mm
重量：單臺 1.95Kg，包裝 6 臺 / 12.7Kg/1.15CUFT
安裝要求：
孔編號 螺絲型號 最大穿透深度 推薦扭矩 1 M4 6mm 7~11Kgf-cm 2 M4 4mm 7~11Kgf-cm 端子定義：
CN50（12Pin）：含 + S、-S、DC_OK、Remote ON-OFF 等功能腳（配套端子 HRS DF11 系列）

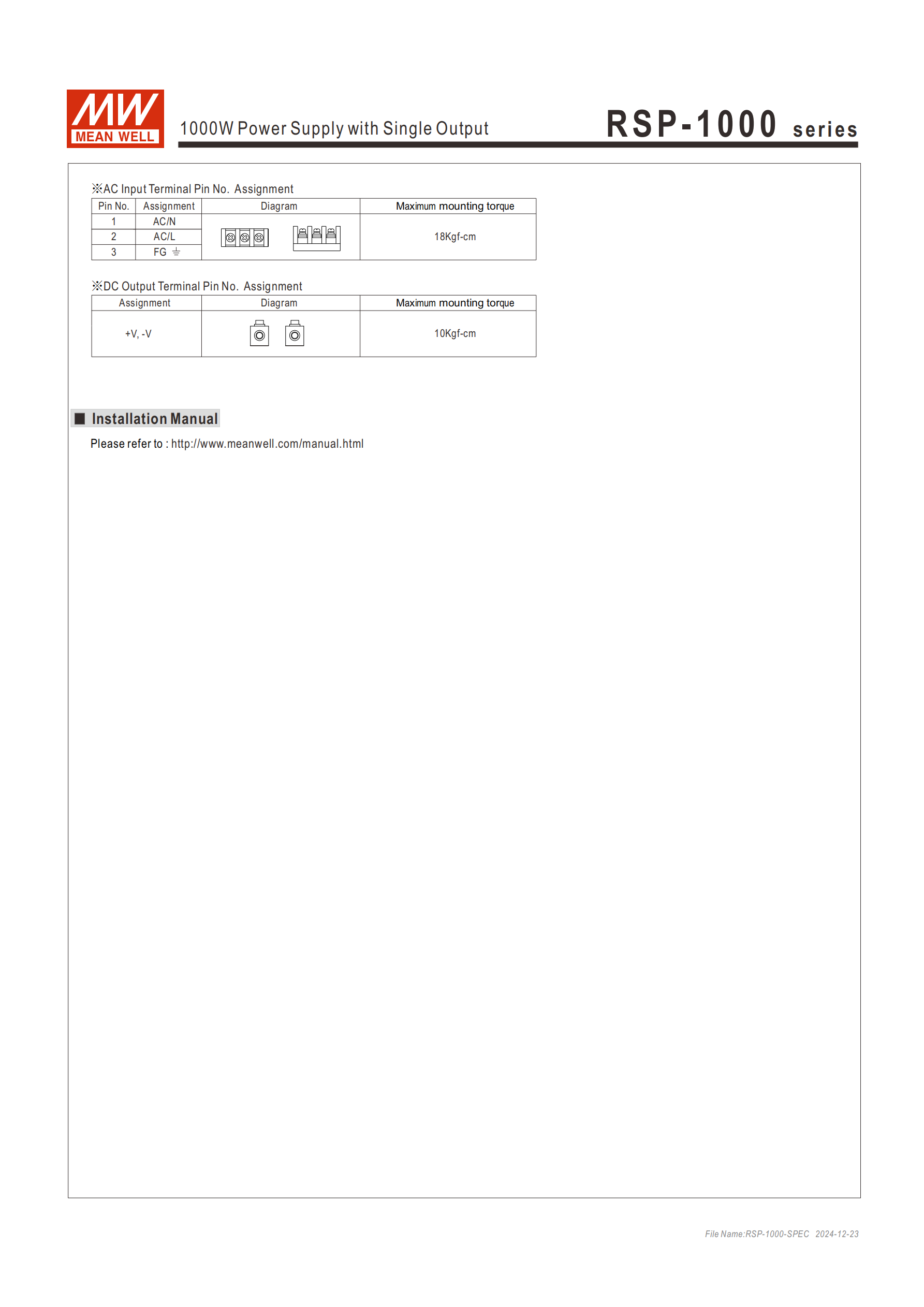

AC 輸入：PIN1（AC/N）、PIN2（AC/L）、PIN3（FG），擰緊扭矩 18Kgf-cm
DC 輸出：+V、-V，擰緊扭矩 10Kgf-cm
4. 關鍵問題
問題 1：RSP-1000 系列電源支持多臺并聯擴容，具體并聯規則和最大總功率是多少？
答案：該系列支持主動式并聯，采用 3+1 臺并聯方式，最大總功率可達 4000W；并聯時需滿足兩個核心要求：① 各并聯單元間的輸出電壓差異≤0.2V；② 總輸出電流不可超過 “單臺額定電流 × 組數 ×0.9” 的計算值；此外，當總輸出電流 < 總額定電流的 5% 時，各電源的電流可能無法完全均衡。
問題 2：RSP-1000 系列的輸出電壓調整有哪些方式？調整范圍是多少？
答案：輸出電壓調整方式有三種：① 內部電位器調整；② 外部電壓調整（連接 PIN9 “Vci” 與 PIN2 “-S” 之間的外部直流電壓）；③ 外部電阻調整（通過串聯 / 并聯 1/8W 電阻實現電壓升降）；調整范圍統一為額定輸出電壓的 40~115%，且需注意出廠默認 PIN8（Vco）與 PIN10（Vca）短路，需斷開該短路才能啟用電壓調整功能。
問題 3：RSP-1000 系列的工作環境極限參數是什么？具備哪些核心保護功能？
答案：工作環境極限參數：① 溫度：-20~+60℃（需參考輸出減額曲線）；② 濕度：20~90% RH（無冷凝）；③ 振動：10~500Hz、2G 條件下，X/Y/Z 軸各耐受 60 分鐘；核心保護功能包括四類：① 過負載保護（恒流限制模式，移除異常后自動恢復）；② 過電壓保護（關斷輸出，重啟后恢復）；③ 過溫度保護（關斷輸出，溫度下降后自動恢復）；④ 短路保護（自動觸發保護）。
