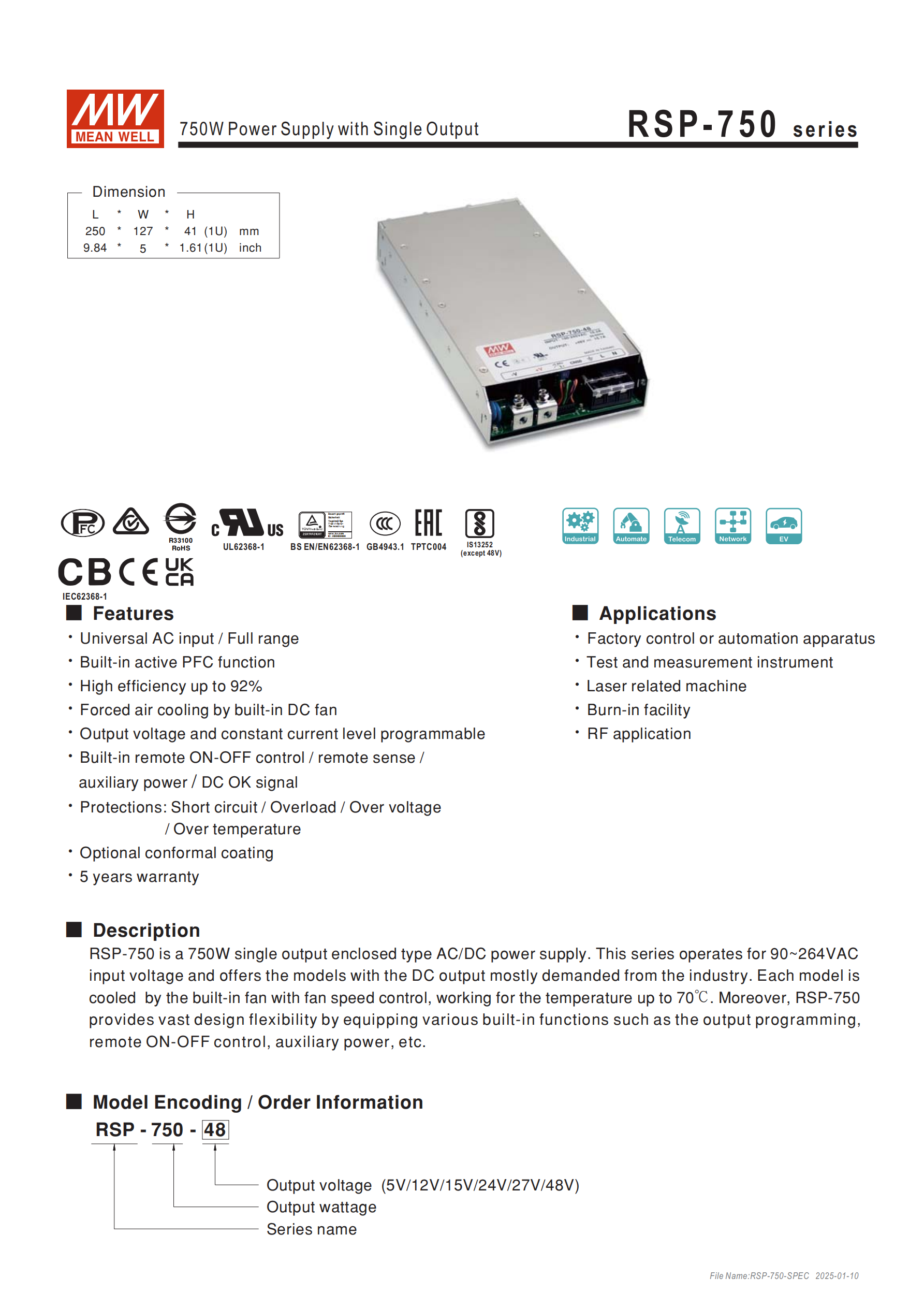

MEAN WELL RSP-750 系列是一款 750W 單組輸出機殼型交流變直流電源供應器，具備90~264VAC 國際通用全范圍交流輸入，輸出電壓涵蓋 5V、12V、15V、24V、27V、48V 六種規格，效率最高達 92% ，內建主動式 PFC、直流風扇強制冷卻等功能，支持輸出電壓和恒流值（40~110% 額定范圍）可調，具備遙控開關、遙感、輔助電源（12V@0.1A）、DC OK 信號輸出等特性，擁有短路 / 過負載 / 過電壓 / 過溫度多重保護，工作溫度范圍 - 30~+70℃，符合多項國際安全與 EMC 標準，提供 5 年保固，廣泛應用于工業控制、測試測量儀器等場景。
一、產品概述
品牌與型號：MEAN WELL（明緯）RSP-750 系列
產品類型：750W 單組輸出機殼型交流變直流（AC-DC）電源供應器
核心定位：滿足工業控制、自動化裝置、測試測量儀器等場景的高可靠性供電需求
核心優勢：國際通用輸入、高效節能、多重功能擴展、全面保護、5 年保固

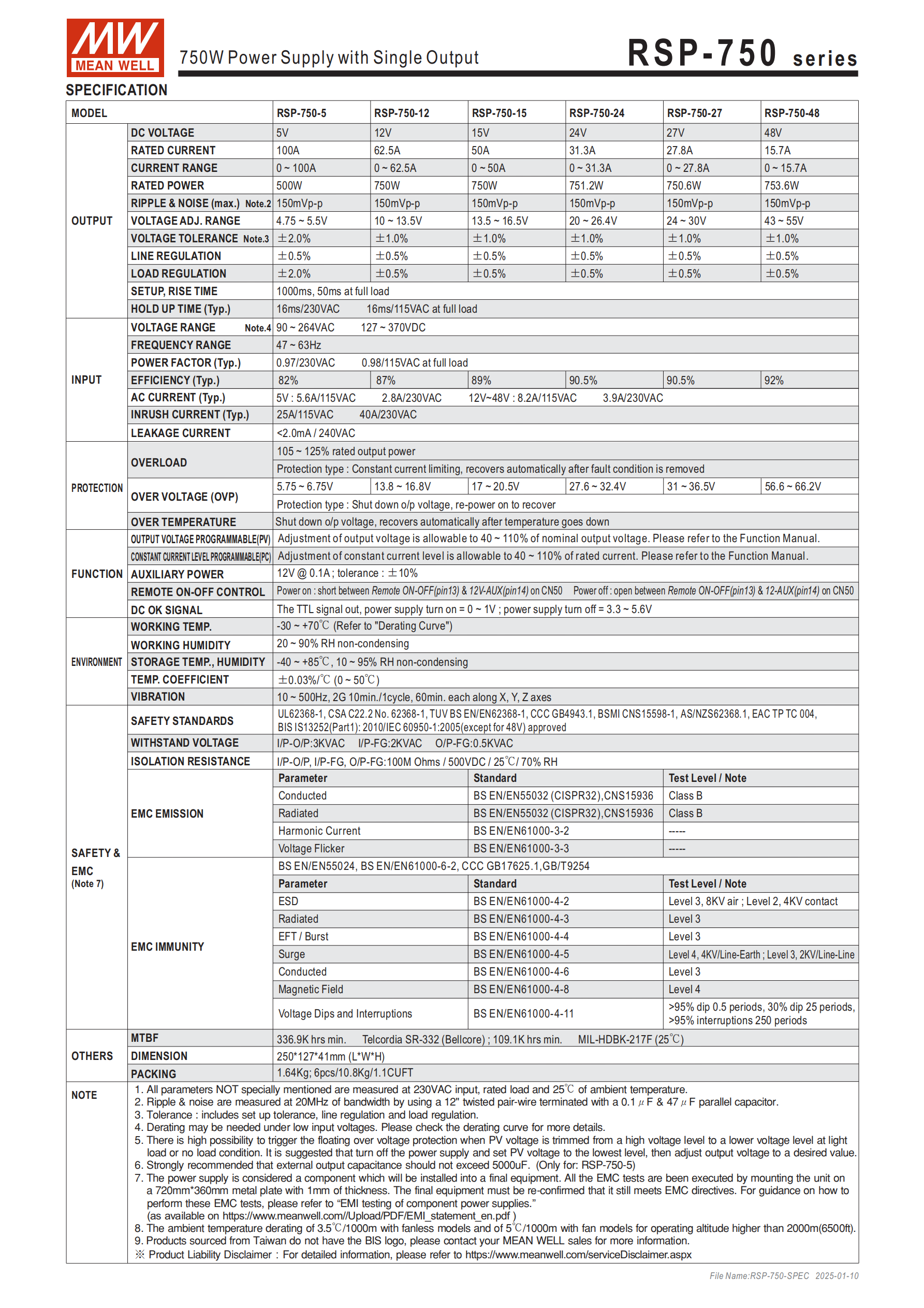

二、核心參數規格
（1）輸入?yún)?shù)
| 參數項 | 具體數值 |
|---|---|
| 電壓范圍 | 90~264VAC（交流）、127~370VDC（直流） |
| 頻率范圍 | 47~63Hz |
| 功率因子（Typ.） | 0.97（230VAC 滿載）、0.98（115VAC 滿載） |
| 浪涌電流（Typ.） | 25A/115VAC、40A/230VAC |
（2）輸出參數（6 種機型對比）
| 機型 | 輸出電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 電流范圍 | 電壓精度 |
|---|---|---|---|---|---|---|
| RSP-750-5 | 5V | 100A | 500W | 4.75~5.5V | 0~100A | ±2.0% |
| RSP-750-12 | 12V | 62.5A | 750W | 10~13.5V | 0~62.5A | ±1.0% |
| RSP-750-15 | 15V | 50A | 750W | 13.5~16.5V | 0~50A | ±1.0% |
| RSP-750-24 | 24V | 31.3A | 751.2W | 20~26.4V | 0~31.3A | ±1.0% |
| RSP-750-27 | 27V | 27.8A | 750.6W | 24~30V | 0~27.8A | ±1.0% |
| RSP-750-48 | 48V | 15.7A | 753.6W | 43~55V | 0~15.7A | ±1.0% |
共性輸出參數：紋波與噪聲最大 150mVp-p；負載調整率 ±0.5%（5V 機型 ±2.0%）；啟動上升時間 1000ms（滿載）、保持時間 16ms（230VAC/115VAC）
（3）環境參數
工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH（無冷凝）
存儲條件：-40~+85℃、10~95% RH
耐振動：10~500Hz、2G，X/Y/Z 軸各 60 分鐘
海拔影響：超過 2000 米時，環境溫度按 3.5℃/1000m（無風扇）或 3.5℃/1000m（有風扇）下降
三、核心功能與操作
（1）可調功能

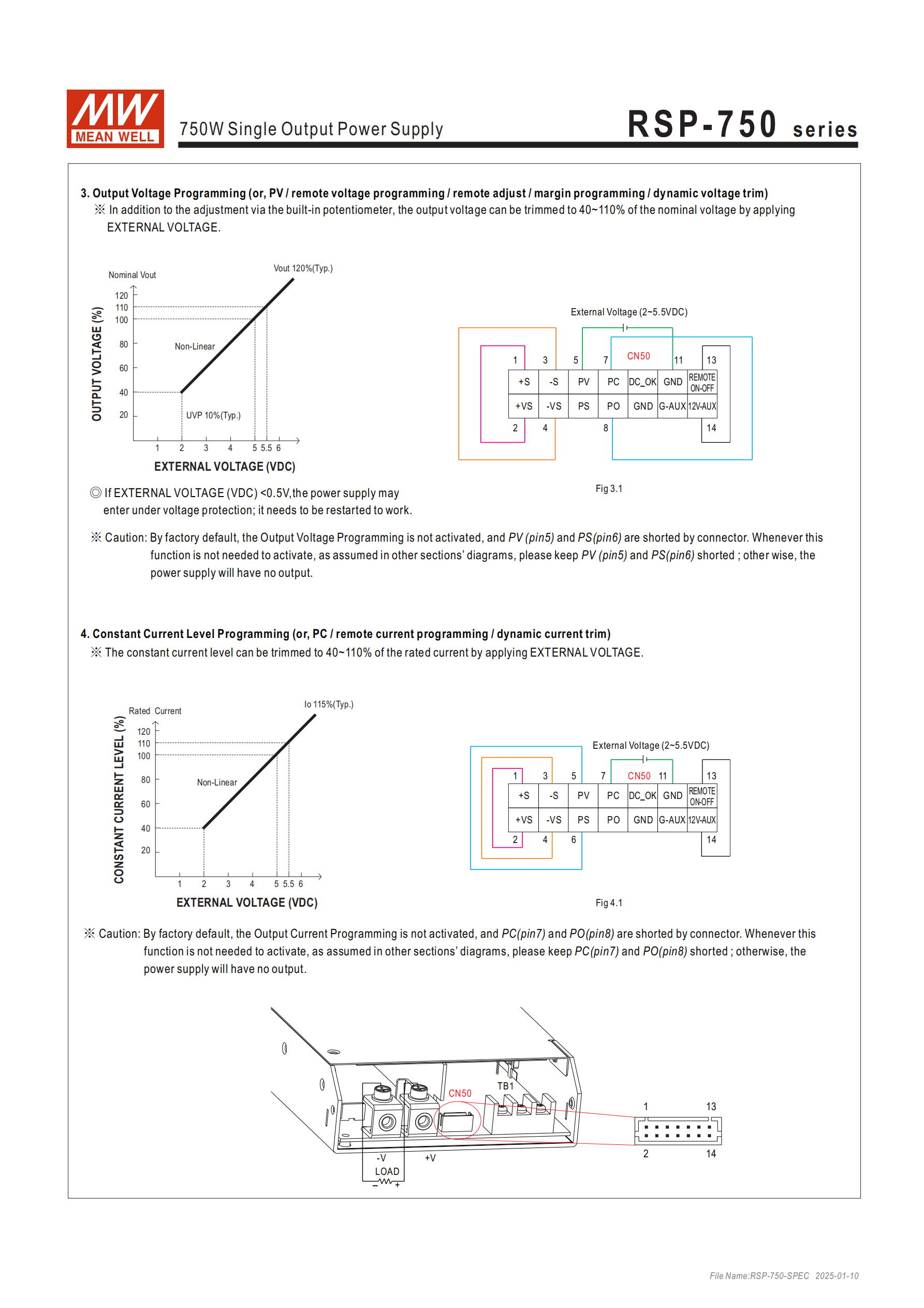

輸出電壓調整：支持內部電位器或外部電壓（2~5.5VDC）調整，范圍為額定電壓的 40~110%；默認 PV（pin5）與 PS（pin6）短接，斷開則無輸出
恒流值調整：支持外部電壓（2~5.5VDC）調整，范圍為額定電流的 40~110%；默認 PC（pin7）與 PO（pin8）短接，斷開則無輸出
（2）控制與監測功能
| 功能名稱 | 操作方式 / 參數 |
|---|---|
| 遙控開關 | 短接 CN50 的 Remote ON-OFF（pin13）與 12V-AUX（pin14）開機，開路關機 |
| 遙感功能 | +S 接負載正極、-S 接負載負極，最大補償 0.5V 負載線壓降 |
| DC OK 信號 | TTL 信號輸出：0~1V（電源啟動）、3.3~5.6V（電源關斷），最大吸入電流 10mA |
| 輔助電源 | 12V@0.1A，誤差 ±10%，不受 ON/OFF 信號控制 |
（3）保護功能
過負載保護：恒流限制模式，負載異常移除后自動恢復（觸發閾值 105~125% 額定功率）
過電壓保護：關斷輸出，重啟后恢復（閾值 5.75~66.2V，因機型而異）
過溫度保護：關斷輸出，溫度下降后自動恢復
短路保護：自動恢復模式
漏電流：<2.0mA/240VAC
四、安規與電磁兼容
安全認證：UL62368-1、CSA C22.2 No.62368-1、TUV BS EN/EN62368-1、CCC GB4943.1、BSMI CNS15598-1、EAC TP TC 004、BIS IS13252（48V 除外）
電磁兼容（EMC）：
發射：BS EN/EN55032（CISPR32）Class B、CNS15936 Class B
抗擾度：BS EN/EN55024、EN61000-6-2 等，ESD Level 3（8KV 空氣 / 4KV 接觸）、Surge Level 3~4
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC/25℃/70% RH

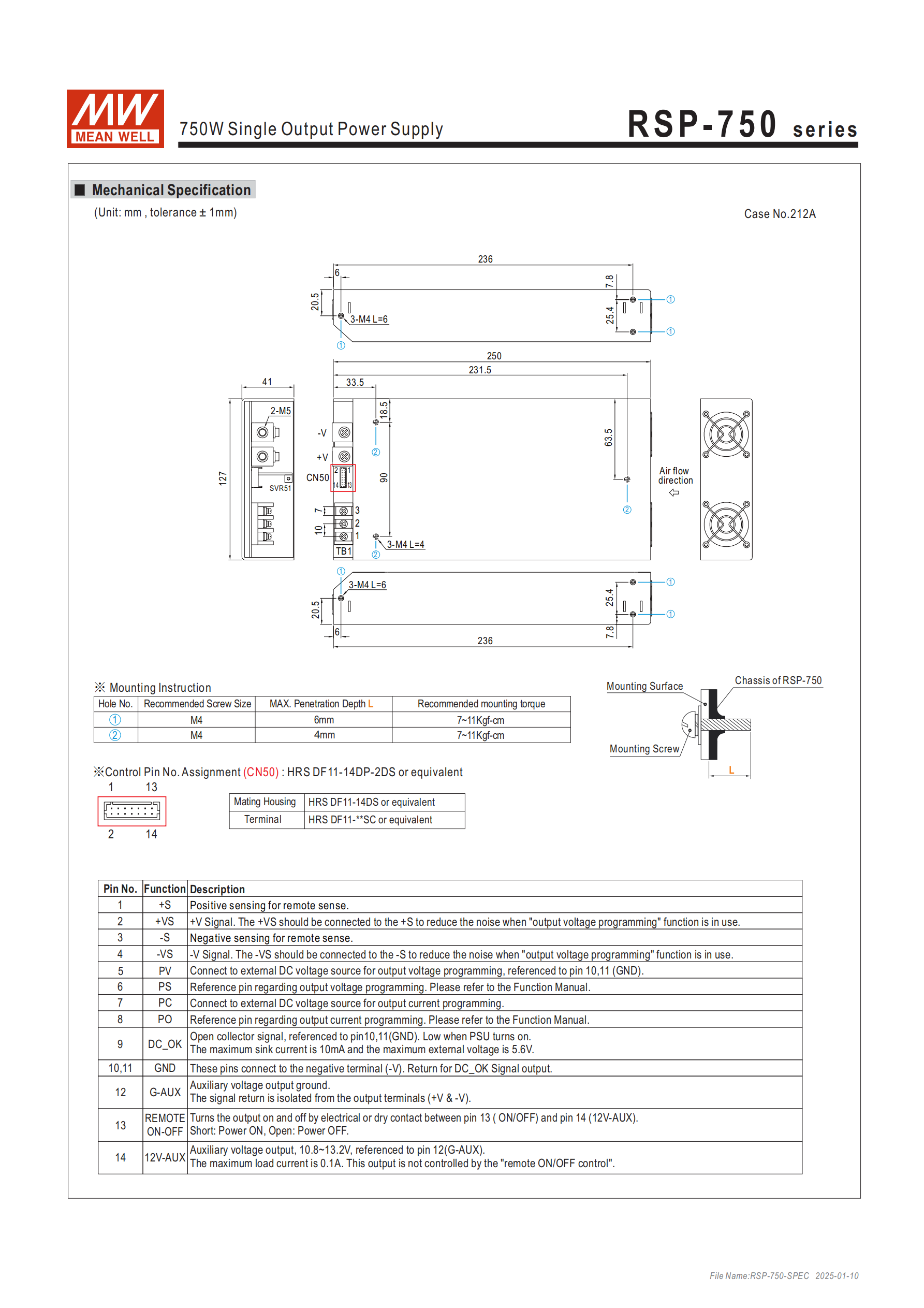

五、物理與安裝信息
尺寸：250×127×41mm（L×W×H），公差 ±1mm
重量：單機 1.64Kg，包裝 6 臺 / 10.8Kg/1.1CUFT
安裝要求：
螺絲型號：M4（孔 1 穿透深度 6mm，孔 2 穿透深度 4mm）

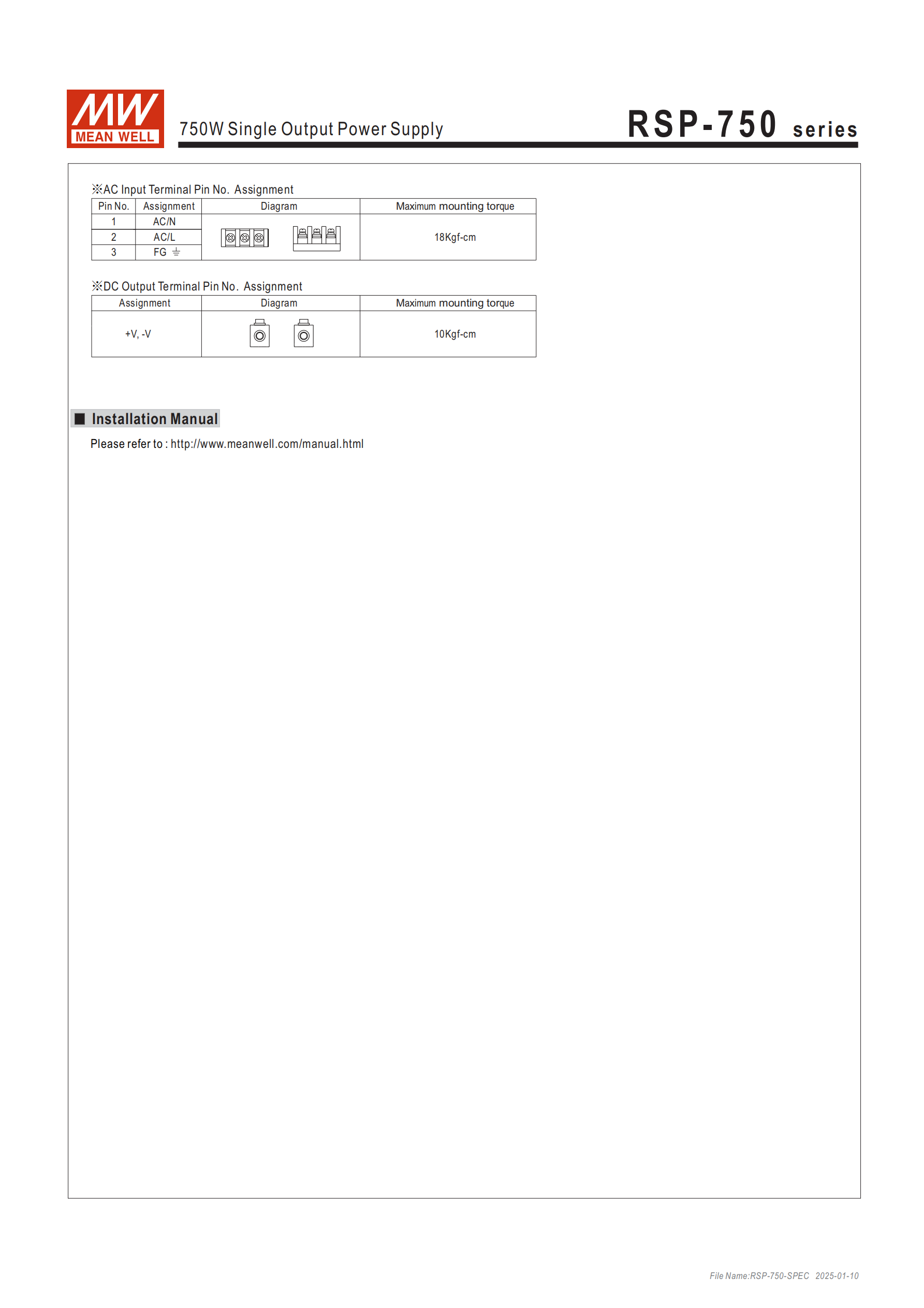

擰緊扭矩：安裝螺絲 7~11Kgf-cm、AC 端子 18Kgf-cm、DC 端子 10Kgf-cm
端子規格：CN50 為 HRS DF11-14DP-2DS（配套端子 HRS DF11-14DS）
六、其他信息
保固期限：5 年
可選配置：加噴防潮劑
MTBF：≥336.9K hrs（Telcordia SR-332）、≥109.1K hrs（MIL-HDBK-217F，25℃）
產品產地：臺灣（無 BIS 徽標）
4. 關鍵問題
問題 1：RSP-750 系列電源的輸出規格有哪些選擇？不同機型的核心差異是什么？
答案：該系列提供 6 種機型，核心差異在于輸出電壓、電流及對應功率，具體如下：
| 機型 | 輸出電壓 | 額定電流 | 額定功率 | 核心適配場景 |
|---|---|---|---|---|
| RSP-750-5 | 5V | 100A | 500W | 低電壓大電流設備（如小型控制模塊） |
| RSP-750-12 | 12V | 62.5A | 750W | 常規工業控制設備、測試儀器 |
| RSP-750-15 | 15V | 50A | 750W | 特定電壓需求的自動化裝置 |
| RSP-750-24 | 24V | 31.3A | 751.2W | 工業傳感器、執行器等主流設備 |
| RSP-750-27 | 27V | 27.8A | 750.6W | 定制化電壓需求設備 |
| RSP-750-48 | 48V | 15.7A | 753.6W | 高電壓低電流設備（如激光相關機器） |
共性：紋波≤150mVp-p、支持 40~110% 范圍的電壓 / 電流調整，僅 5V 機型電壓精度（±2.0%）略低于其他機型（±1.0%）。
問題 2：RSP-750 系列的遙控開關、DC OK 信號及輔助電源功能如何使用？核心參數是什么？
答案：三大功能的使用方式與核心參數如下：

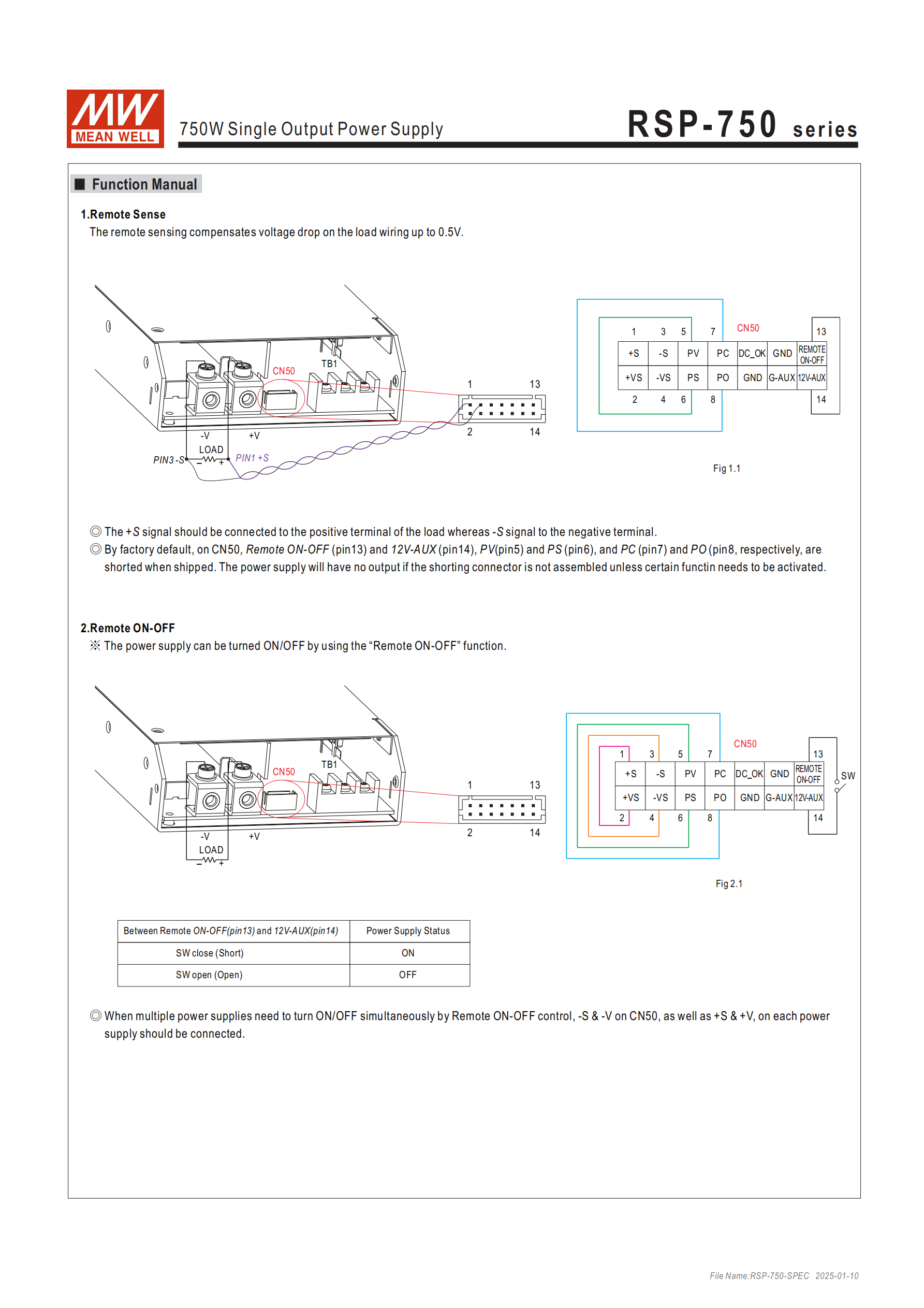

遙控開關：通過 CN50 端子的 pin13（Remote ON-OFF）與 pin14（12V-AUX）控制，短接時電源開機，開路時關機；多臺并聯控制需短接各電源的 + S/+V、-S/-V。

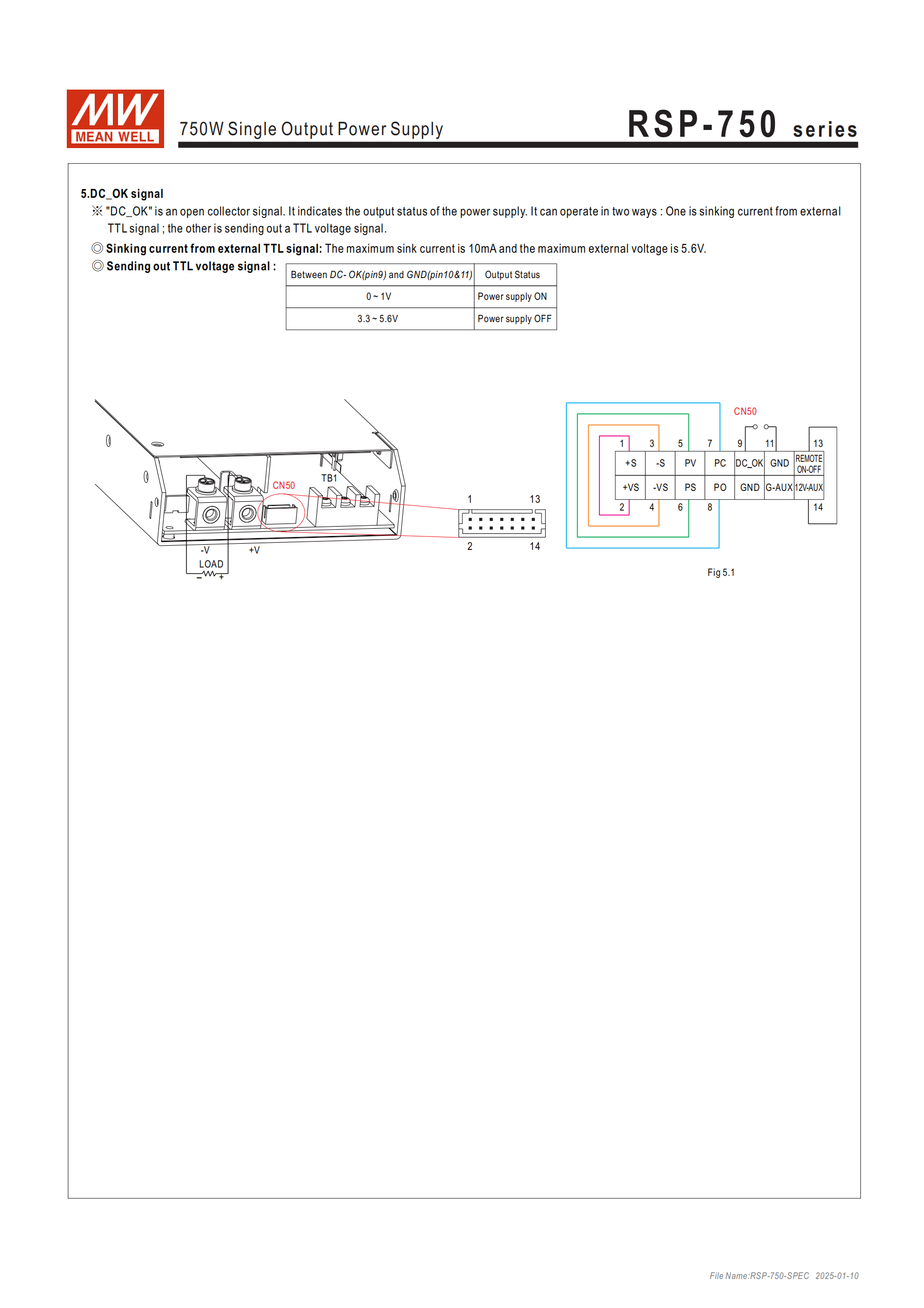

DC OK 信號：集電極開路 TTL 信號，pin9（DC-OK）與 pin10/11（GND）之間電壓為 0~1V 時表示電源啟動，3.3~5.6V 時表示電源關斷，最大吸入電流 10mA，可用于設備狀態監測。
輔助電源：輸出 12V@0.1A，誤差 ±10%，對應端子 pin14（12V-AUX）與 pin12（G-AUX），該輸出不受主電源 ON/OFF 信號控制，可用于輔助監測或低功耗設備供電。
問題 3：RSP-750 系列電源的工作環境限制、保護機制及安規合規性如何？適合哪些工業場景？
答案：
環境限制：工作溫度 - 30~+70℃（海拔超 2000 米需減額），工作濕度 20~90% RH（無冷凝），耐振動（10~500Hz、2G），適應惡劣工業環境。
保護機制：具備短路（自動恢復）、過負載（恒流限制 + 自動恢復）、過電壓（關斷 + 重啟恢復）、過溫度（關斷 + 降溫恢復）四重保護，漏電流 < 2.0mA/240VAC，安全性高。
安規合規：通過 UL62368-1、GB4943.1 等多項國際認證，EMC 符合 EN55032 Class B（低電磁干擾），適合對電磁兼容性要求高的場景。
適配場景：工業控制 / 自動化裝置、測試和測量儀器、激光相關機器、老化設備等對電源可靠性、穩定性、功能擴展性有較高要求的工業場景。
