MEAN WELL SPV-300 系列是300W 單組輸出且具備主動式 PFC 功能的開關電源，包含 SPV-300-12、SPV-300-24、SPV-300-48 三款型號，對應額定輸出電壓 12V、24V、48V 及不同額定電流，支持88~264VAC 或 124~370VDC 寬范圍輸入，具備短路 / 過負載 / 過電壓 / 過溫度等多重保護，可通過 1~5.5VDC 控制信號實現20~110% 輸出電壓可調，內置遙控開關與風扇速度控制電路，工作溫度范圍 - 20~+65℃，通過多項國際安規認證，提供 3 年保固。
一、產品概述
品牌與系列：MEAN WELL（明緯）SPV-300 系列
核心定位：300W 單組輸出開關電源，內置主動式 PFC 功能
核心優勢：寬電壓輸入、多重保護、電壓可調、遙控功能、強制風冷、3 年保固
開關工作頻率：100KHZ

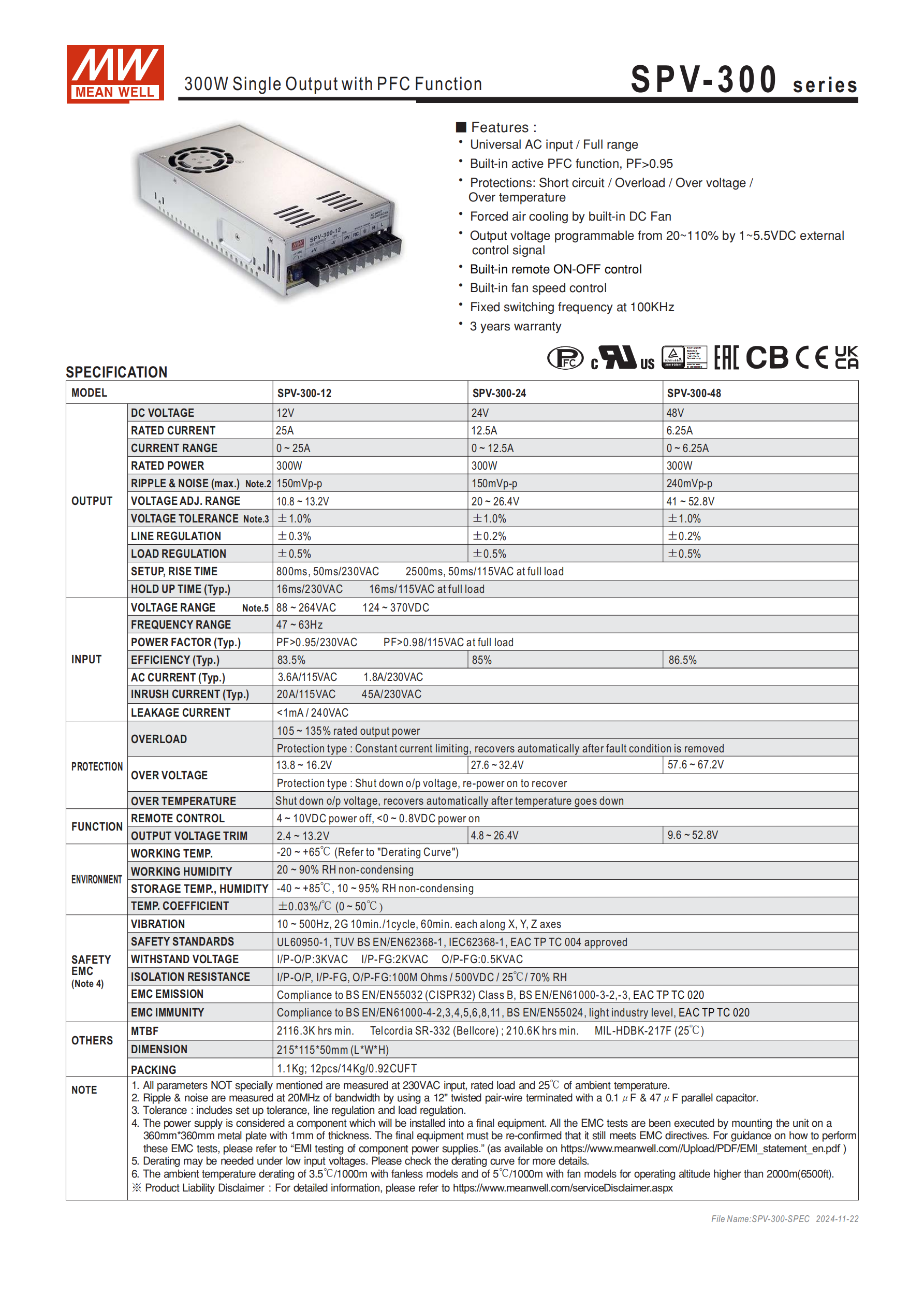

二、型號與輸出關鍵參數（表格匯總）
| 型號 | 額定輸出電壓 | 額定輸出電流 | 電流范圍 | 輸出紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 | 線性調整率 | 負載調整率 |
|---|---|---|---|---|---|---|---|---|
| SPV-300-12 | 12V | 25A | 0~25A | 150mVp-p | 10.8~13.2V | ±1.0% | ±0.2% | ±0.5% |
| SPV-300-24 | 24V | 12.5A | 0~12.5A | 240mVp-p | 20~26.4V | ±1.0% | ±0.2% | ±0.5% |
| SPV-300-48 | 48V | 6.25A | 0~6.25A | 150mVp-p | 41~52.8V | ±1.0% | ±0.3% | ±0.5% |
三、輸入?yún)?shù)
電壓范圍：88~264VAC 或 124~370VDC
頻率范圍：47~63Hz
功率因素（Typ.）：
SPV-300-12/24：PF>0.95/230VAC
SPV-300-48：PF>0.95/230VAC、PF>0.98/115VAC（滿載時）
效率（Typ.）：SPV-300-12 為 83.5%，SPV-300-24 為 85%，SPV-300-48 為 86.5%
交流電流（Typ.）：5A/115VAC、2.5A/230VAC
浪涌電流（Typ.）：20A/115VAC、40A/230VAC（SPV-300-24/48 同此規格）
漏電流：<1mA / 240VAC
四、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過負載保護 | 額定輸出功率的 105%~135% | 恒流限制，負載異常移除后自動恢復 |
| 過電壓保護 | 13.8~16.2V（12V 型號）、27.6~32.4V（24V 型號）、57.6~67.2V（48V 型號） | 關閉輸出電壓，重啟后恢復 |
| 過溫度保護 | 溫度超標 | 關閉輸出電壓，溫度恢復正常后自動恢復 |
| 短路保護 | 輸出短路 | 含于多重保護體系，自動響應 |

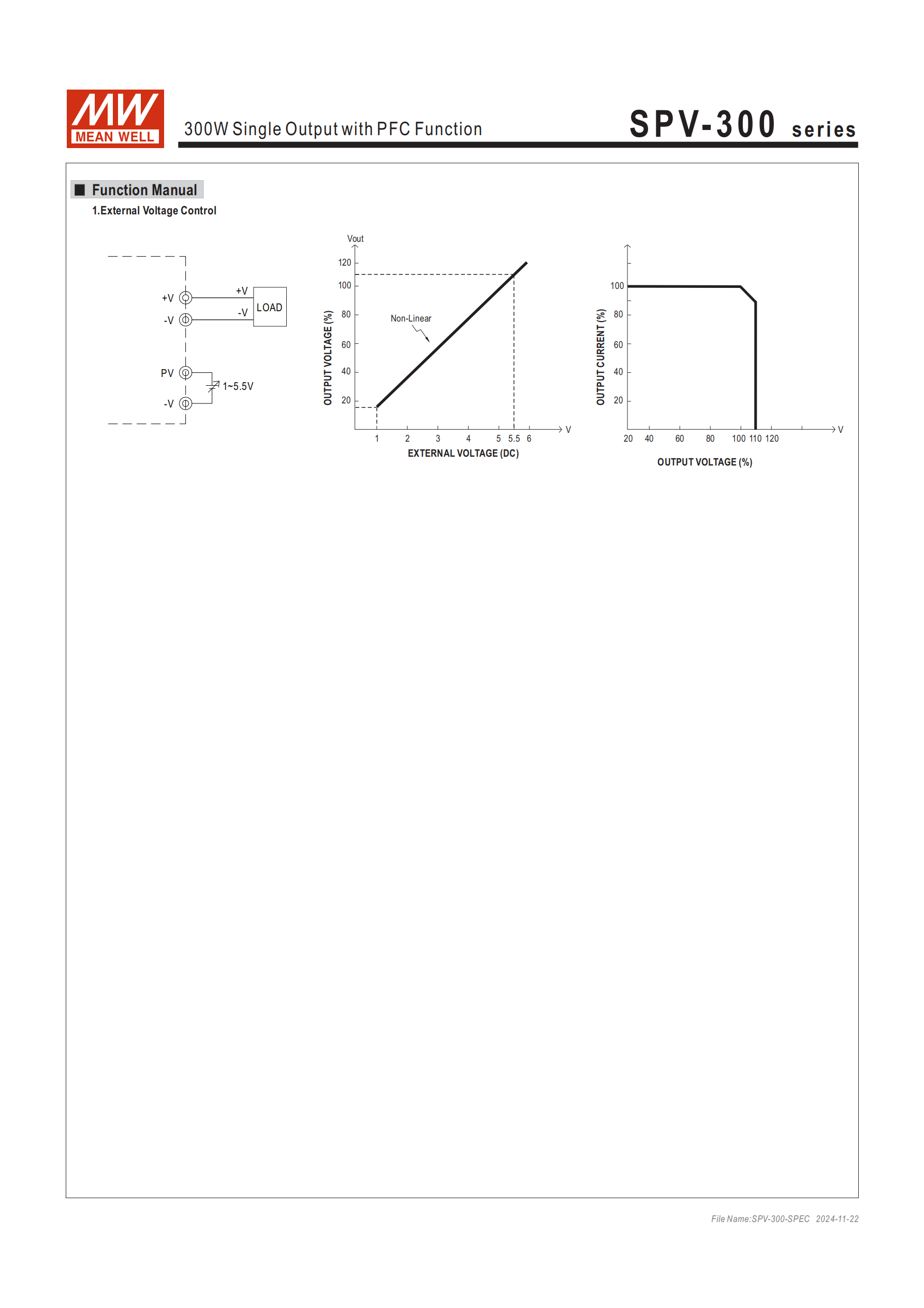

五、控制與調整功能
遙控開關：4~10VDC 時電源關機，0~0.8VDC 時電源啟動
輸出電壓調整：
基礎調整范圍：對應型號額定電壓的 20~110%
外部控制：通過1~5.5VDC 控制信號實現
具體可調區間：12V 型號 2.4~13.2V、24V 型號 4.8~26.4V、48V 型號 9.6~52.8V
風扇控制：內置風扇速度控制電路，強制風冷
六、環境參數
工作溫度：-20~+65℃（需參考減額曲線，低輸入電壓時需減額輸出）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85℃
儲存濕度：10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，2G 10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
七、安規與電磁兼容
安全規范：通過 UL60950-1、TUV BS EN/EN62368-1、IEC62368-1、EAC TP TC 004 認證
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃/ 70% RH
電磁兼容發射：符合 BS EN/EN55032（CISPR32）Class B、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4-2,-3,-4,-5,-6,-8,-11、BS EN/EN55024、EAC TP TC 020

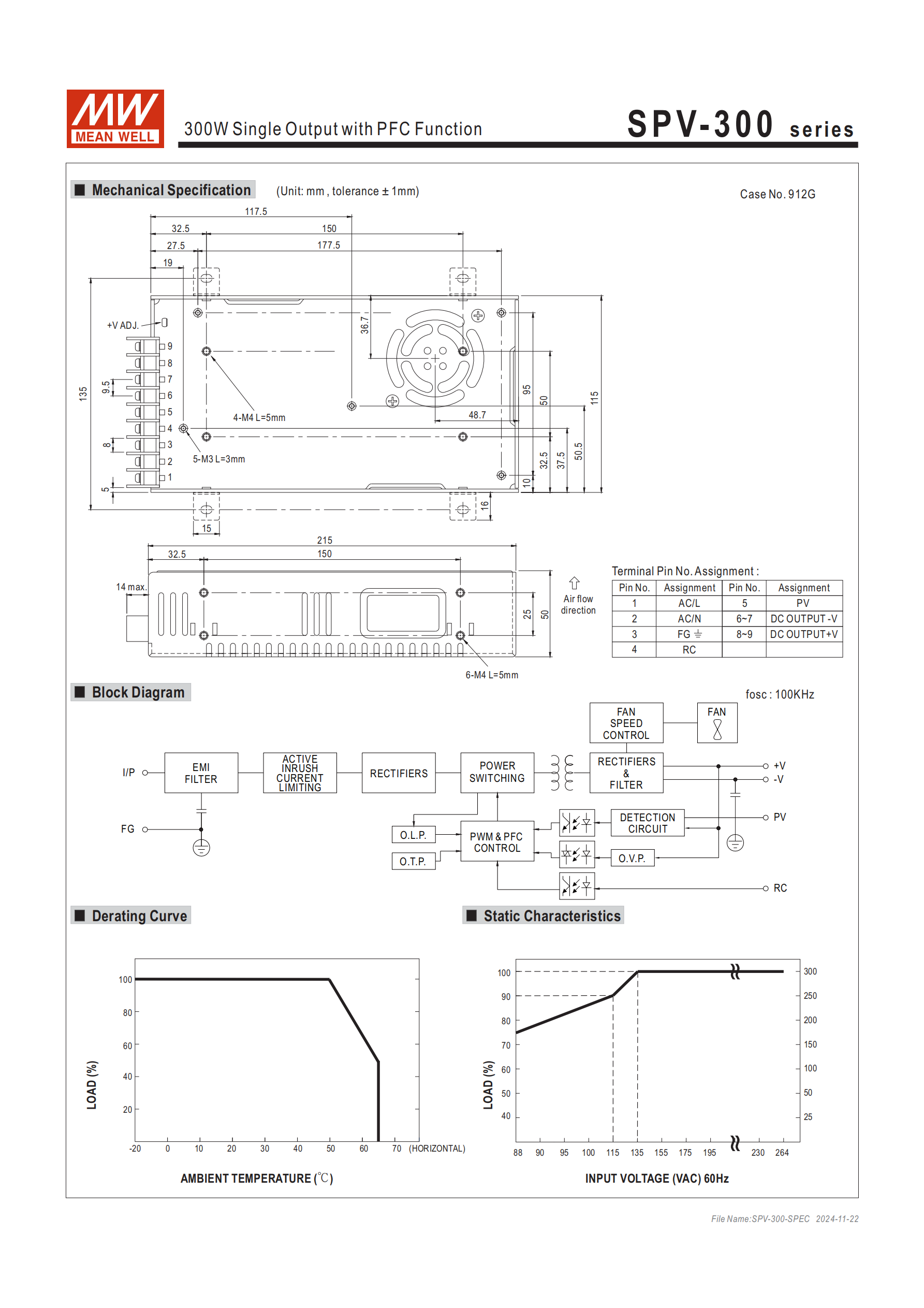

八、物理與其他參數
尺寸（LWH）：21511550mm（公差 ±1mm）
重量：1.1Kg
包裝規格：12pcs/14Kg/0.92CUFT
MTBF（平均無故障時間）：2116.3K hrs min.（Telcordia SR-332）；210.6K hrs min.（MIL-HDBK-217F，25℃）
特殊說明：海拔超過 2000 米時，無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型每 1000 米降 5℃
4. 關鍵問題與答案
問題 1：SPV-300 系列三款型號的核心輸出差異是什么，如何根據負載電流需求選擇型號？
答案：核心輸出差異集中在額定電壓和額定電流，具體如下：
| 型號 | 額定電壓 | 額定電流 | 最大支持負載電流 |
|---|---|---|---|
| SPV-300-12 | 12V | 25A | 25A |
| SPV-300-24 | 24V | 12.5A | 12.5A |
| SPV-300-48 | 48V | 6.25A | 6.25A |
| 選擇邏輯：根據設備所需的額定電壓匹配型號，同時確保設備最大工作電流不超過對應型號的額定電流（如 12V/20A 的設備需選 SPV-300-12，24V/10A 的設備需選 SPV-300-24）。 |
問題 2：SPV-300 系列電源的保護功能覆蓋哪些場景，不同保護模式的恢復方式有何區別？
答案：覆蓋場景包括短路、過負載、過電壓、過溫度四大核心場景，恢復方式差異如下：
過負載保護：觸發條件為輸出功率達額定值的 105%~135%，保護模式為恒流限制，負載異常移除后自動恢復，無需手動操作；
過電壓保護：觸發電壓為對應型號額定電壓的 115%~135%（如 12V 型號觸發電壓 13.8~16.2V），保護模式為關閉輸出，需重啟電源才能恢復；
過溫度保護：觸發條件為電源溫度超標，保護模式為關閉輸出，溫度恢復正常后自動恢復；
短路保護：屬于內置保護，觸發后按對應邏輯自動響應，故障排除后可恢復。
問題 3：SPV-300 系列電源的輸出電壓調整有哪些方式，調整范圍和控制信號要求是什么？
答案：輸出電壓調整有兩種核心方式，具體要求如下：
基礎調整：無需外部控制信號，三款型號的固有調整范圍分別為 10.8~13.2V（SPV-300-12）、20~26.4V（SPV-300-24）、41~52.8V（SPV-300-48），對應額定電壓的 90%~110%；
外部電壓控制調整：通過外加1~5.5VDC 控制信號實現，調整范圍擴展至額定電壓的 20%~110%，具體區間為 2.4~13.2V（SPV-300-12）、4.8~26.4V（SPV-300-24）、9.6~52.8V（SPV-300-48）；補充：調整精度包含設定誤差、線性調整率和負載調整率，整體精度≤±1.0%。
