SPV-150-24 150W 單組輸出開關電源

 提示：點擊圖片可以放大

SPV-150 系列是150W 單組輸出且內置主動式 PFC 功能（PF>0.94） 的開關電源，包含 SPV-150-12（12V/12.5A）、SPV-150-24（24V/6.25A）、SPV-150-48（48V/3.125A）三種型號，支持國際通用全范圍交流輸入（88~264VAC 或 124~370VDC） ，具備短路、過負載、過電壓、過溫度多重保護，可通過 1~5.5VDC 控制信號實現20~110% 輸出電壓可調，采用自然風冷，工作溫度范圍 - 20~+65℃，擁有 3 年保固，符合多項國際安規與電磁兼容標準。

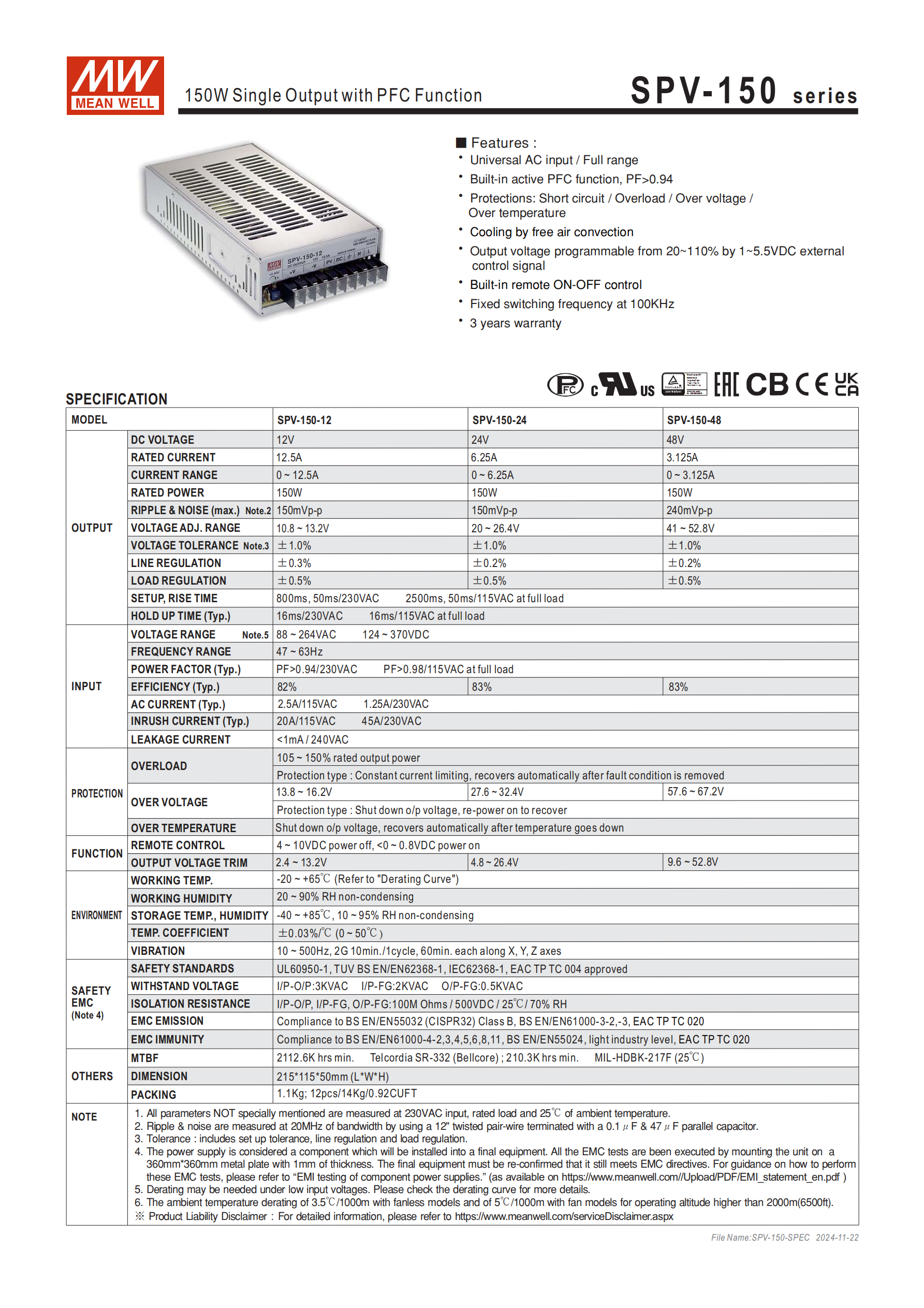

一、產品核心信息

項目關鍵內容
產品系列SPV-150 系列，150W 單組輸出開關電源
核心功能內置主動式 PFC 功能（PF>0.94/230VAC 滿載，PF>0.98/115VAC 滿載）
冷卻方式自然風冷

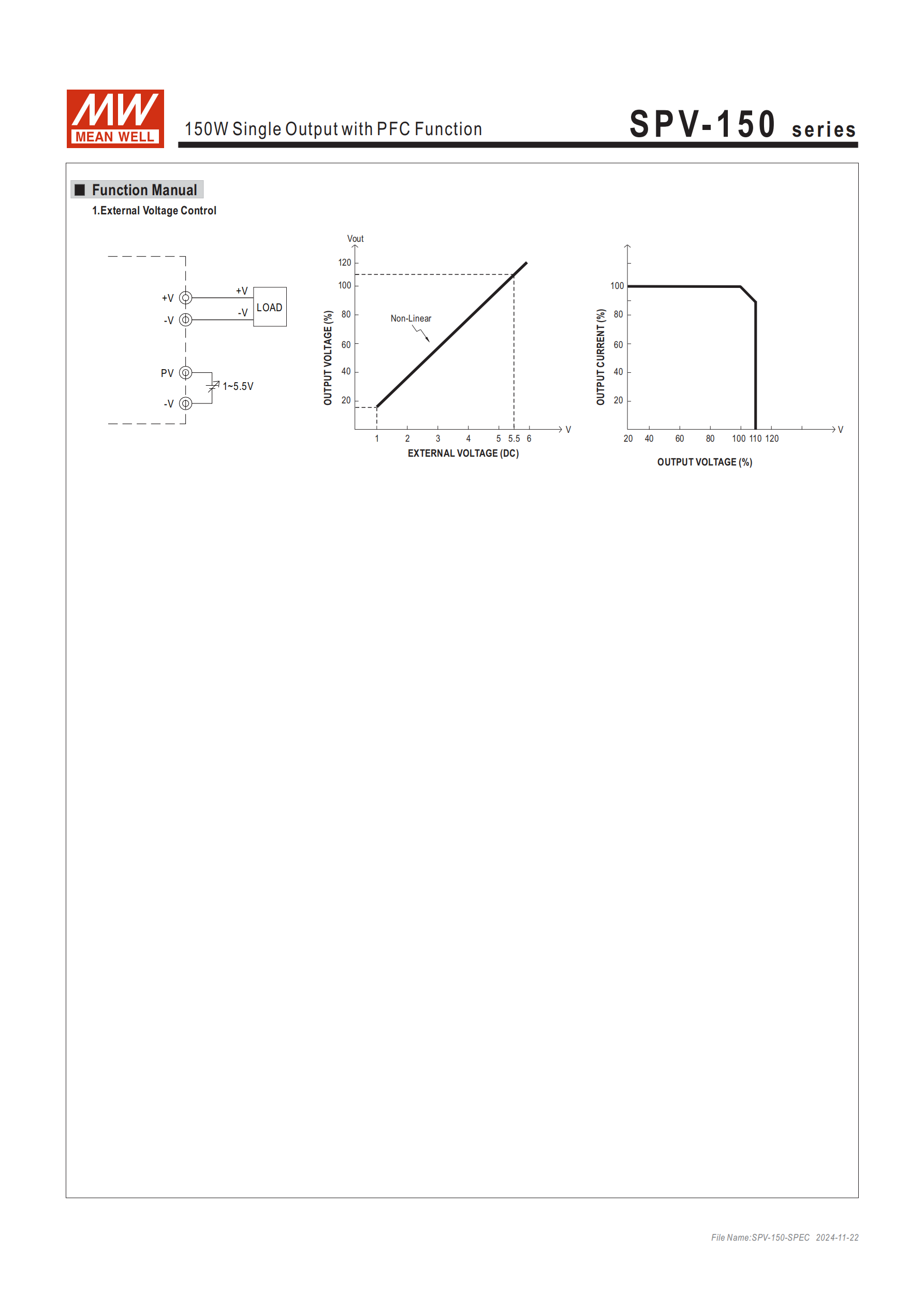

控制功能內置遙控開關；通過1~5.5VDC控制信號實現輸出電壓20~110% 可調
保固期3 年
適用標準安全規范：UL60950-1、TUV BS EN/EN62368-1、IEC62368-1、EAC TP TC 004；電磁兼容：BS EN/EN55032 (CISPR32) Class B 等

二、型號與輸出參數（核心數字）

型號直流電壓額定電流電流范圍電壓調整范圍紋波與噪聲（最大）電壓精度
SPV-150-1212V12.5A0~12.5A10.8~13.2V150mVp-p±1.0%
SPV-150-2424V6.25A0~6.25A20~26.4V150mVp-p±1.0%
SPV-150-4848V3.125A0~3.125A41~52.8V240mVp-p±1.0%

三、輸入?yún)?shù)

  • 電壓范圍：88~264VAC 或 124~370VDC（滿載時）

  • 頻率范圍：47~63Hz

  • 效率（Typ.）：SPV-150-12 為 82%，SPV-150-24/48 為 83%

  • 交流電流（Typ.）：2.5A/115VAC，1.25A/230VAC

  • 浪涌電流（Typ.）：20A/115VAC，40A/230VAC

  • 漏電流：<1mA / 240VAC

四、保護功能詳情

  1. 過負載保護：觸發閾值為額定輸出功率的 105%~150%，保護模式為恒流限制，負載異常移除后自動恢復

  2. 過電壓保護：

    • SPV-150-12：13.8~16.2V

    • SPV-150-24：27.6~32.4V

    • SPV-150-48：57.6~67.2V

    • 保護模式：關閉輸出電壓，重啟后恢復

  3. 過溫度保護：關閉輸出電壓，溫度恢復正常后自動恢復

  4. 短路保護：包含在保護種類中，保障電路安全

五、環境與物理特性

  • 工作溫度：-20~+65℃（需參考減額曲線）

  • 工作濕度：20~90% RH，無冷凝

  • 儲存溫度：-40~+85℃，儲存濕度：10~95% RH

  • 溫度系數：±0.03%/℃（0~50℃）

  • 耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘

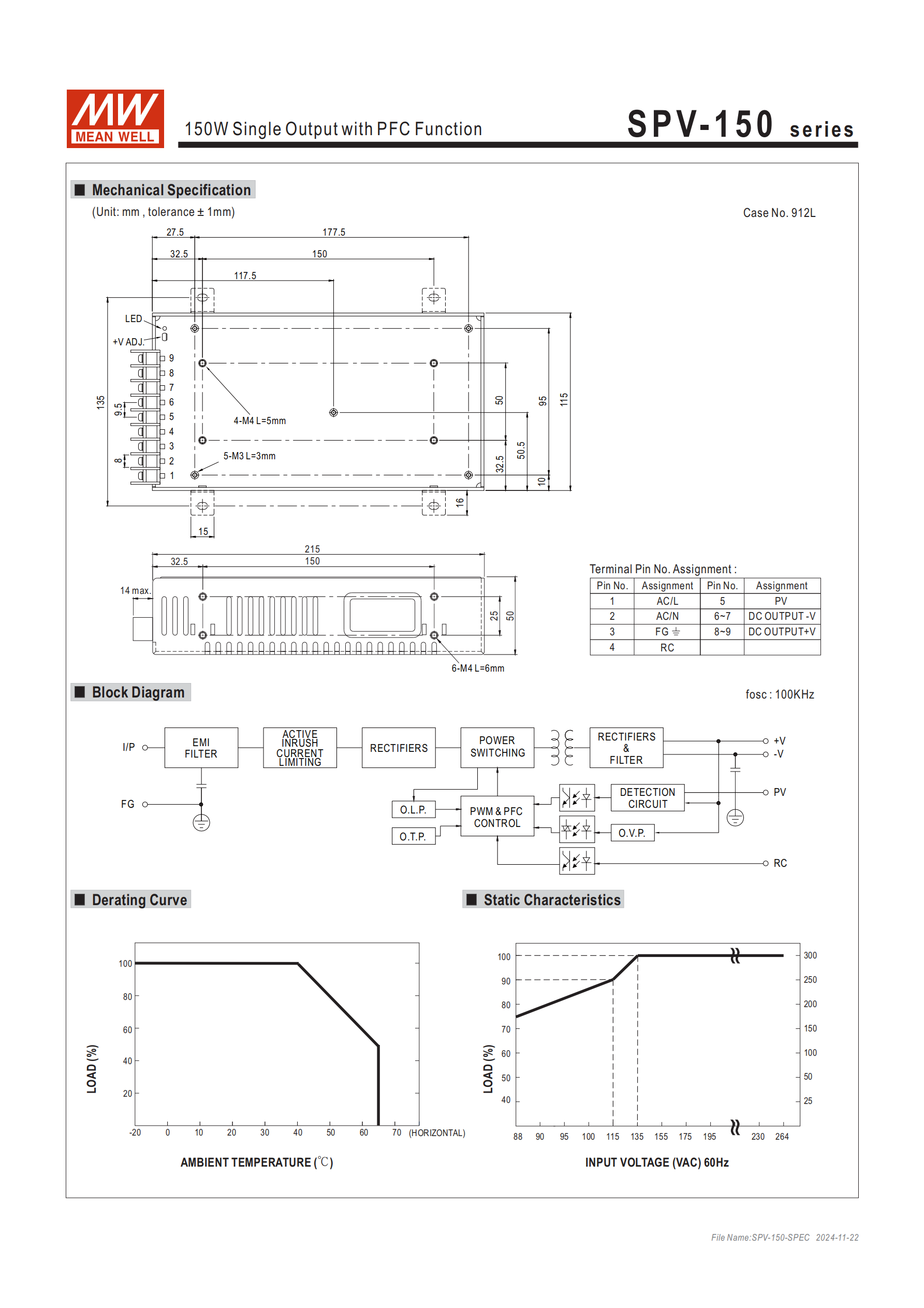

  • 尺寸（LWH）：21511550mm

  • 包裝規格：單臺 1.1Kg；12 臺 / 箱，每箱 14Kg，體積 0.92CUFT

六、其他關鍵參數

  • 啟動、上升時間：800ms（啟動）、50ms（上升）/230VAC；2500ms（啟動）、50ms（上升）/115VAC（滿載時）

  • 保持時間（Typ.）：16ms/230VAC，16ms/115VAC（滿載時）

  • 絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH

  • MTBF：最小 2112.6K hrs（Telcordia SR-332 標準）；最小 210.3K hrs（MIL-HDBK-217F 標準，25℃）

4. 關鍵問題

問題 1：SPV-150 系列開關電源的核心輸出差異的是什么？不同型號的額定電壓、電流分別是多少？

答案：核心輸出差異在于直流電壓和額定電流，具體對應關系如下：

型號額定直流電壓額定電流
SPV-150-1212V12.5A
SPV-150-2424V6.25A
SPV-150-4848V3.125A
三者額定功率均為 150W，電壓調整范圍、紋波噪聲等參數也隨型號對應調整。

問題 2：SPV-150 系列具備哪些保護功能？過電壓保護的閾值和恢復方式是什么？

答案：該系列具備短路、過負載、過電壓、過溫度四大保護功能；過電壓保護的閾值和恢復方式如下：

  • 閾值：SPV-150-12 為 13.8~16.2V，SPV-150-24 為 27.6~32.4V，SPV-150-48 為 57.6~67.2V；

  • 恢復方式：觸發保護后關閉輸出電壓，需重啟電源才能恢復正常輸出。

問題 3：SPV-150 系列的工作環境要求、核心電氣性能（功率因素、效率）及安規標準是什么？

答案：

  • 工作環境：溫度 - 20~+65℃（需參考減額曲線），濕度 20~90% RH（無冷凝）；

  • 核心電氣性能：功率因素滿載時 PF>0.94（230VAC）、PF>0.98（115VAC）；效率 Typ. 值為 82%（SPV-150-12）、83%（SPV-150-24/48）；

  • 安規標準：安全規范符合 UL60950-1、TUV BS EN/EN62368-1、IEC62368-1、EAC TP TC 004；電磁兼容符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000 系列等標準。
