SHP-30K-HV 系列是30KW 高效率 AC/DC 數位電源，支持3 相 3 線 /△或 Y、3 相 4 線 / Y 340~530VAC 寬輸入，輸出電壓涵蓋55V/115V/230V/380V，效率高達97% ，具備120% 峰值功率（持續≤5 秒）、主動式并聯（最多 12 臺，達 285KW） 等核心特性，內建 CANBus 通訊（可選 PMBus/MODBus-RTU/RS-485），支持輸出電壓 / 恒流可編程調整，擁有短路 / 過負載等多重保護，適配自動化能源系統、鐳射加工機等多場景，2U 高 19 吋機箱強制風冷，工作溫度范圍 **-30~+70℃** ，提供5 年保固。
一、產品概述

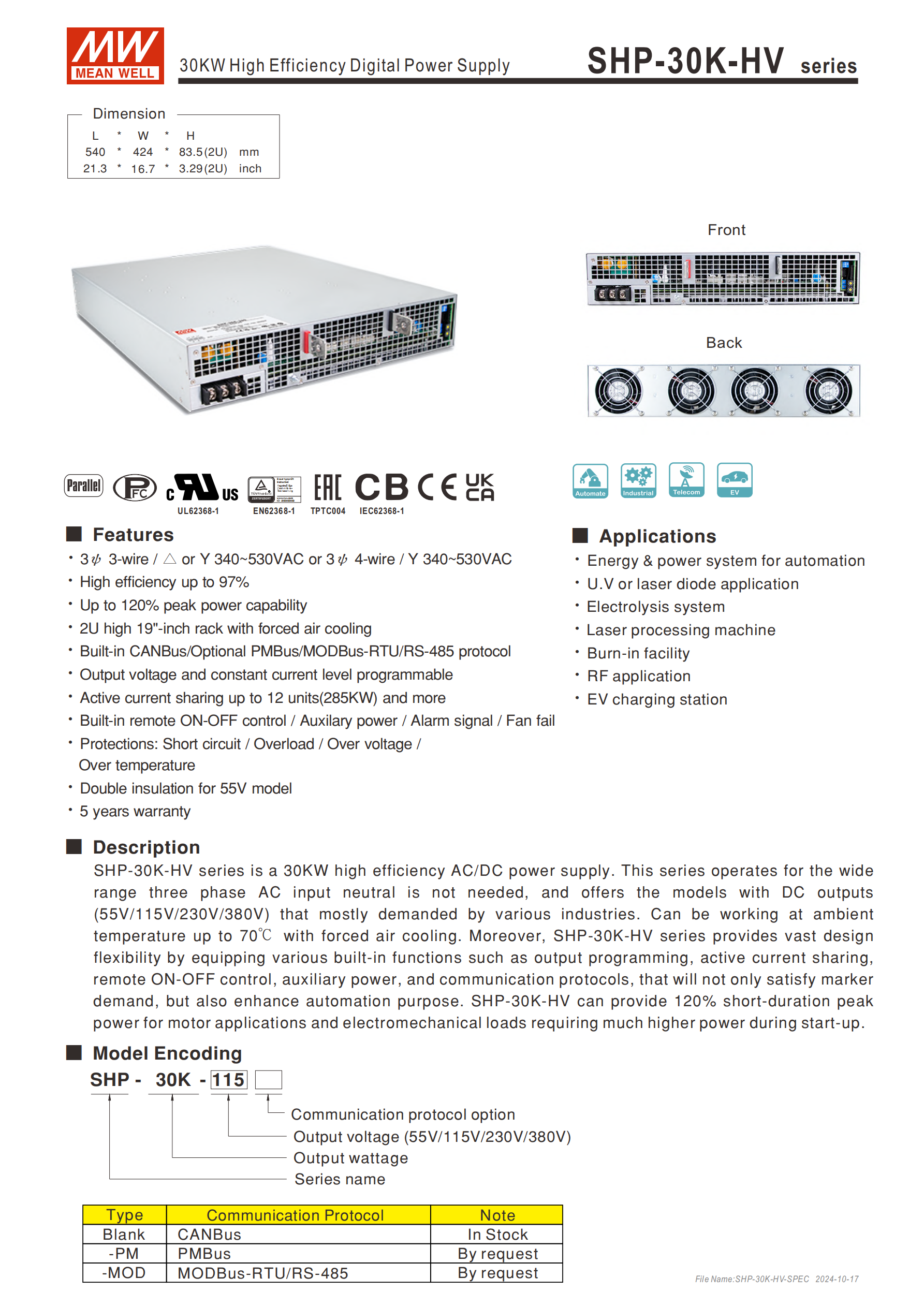

SHP-30K-HV 系列是一款30KW 高效率 AC/DC 數位電源，專為多行業高功率需求設計，支持寬范圍三相交流輸入，無需中性線，提供 4 種直流輸出型號，通過強制風冷冷卻，可在 - 30~+70℃環境溫度下工作。產品集成多重實用功能，兼顧設計靈活性與自動化適配性，適用于多種工業場景，且通過多項國際安全認證，提供 5 年保固。

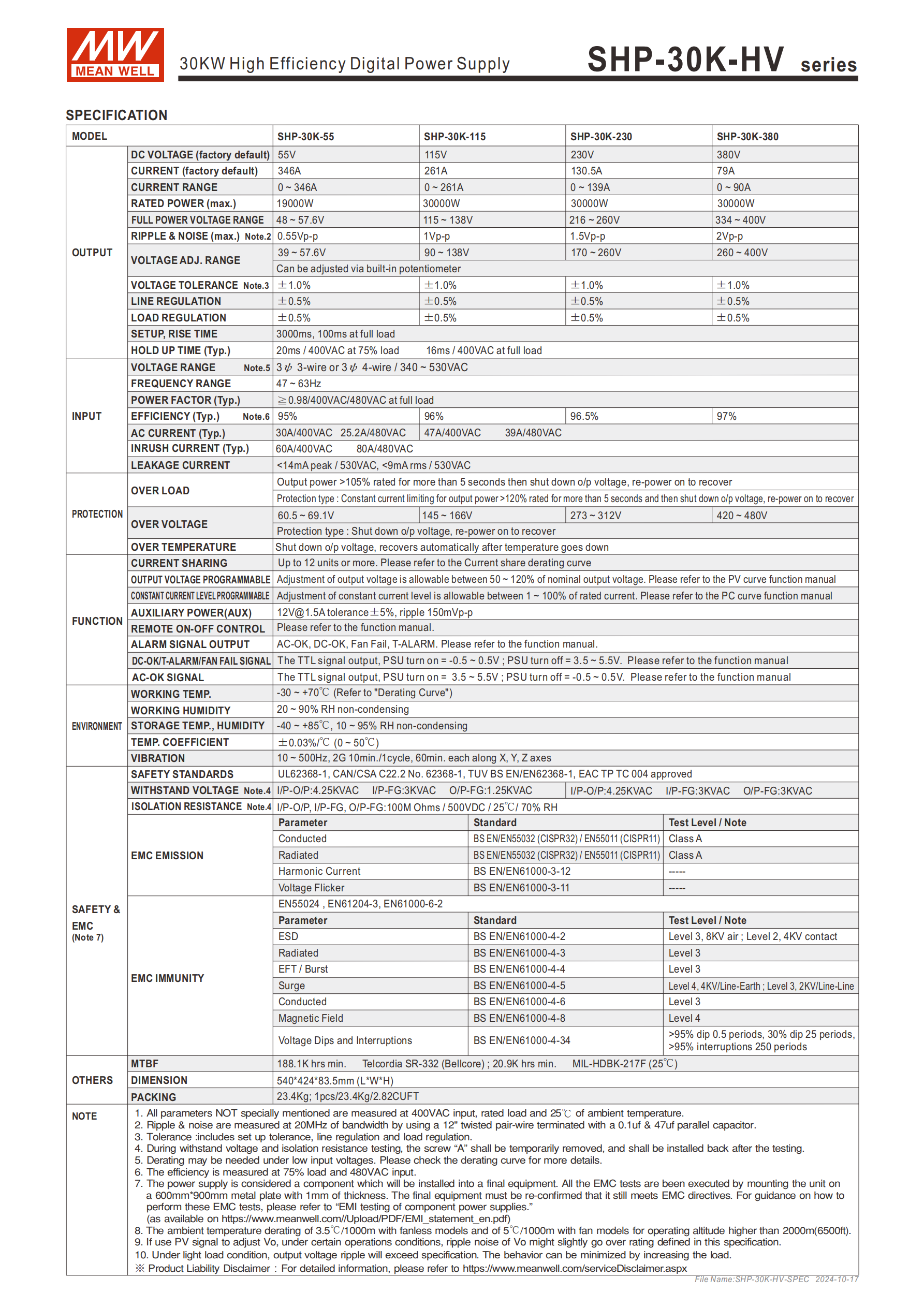

二、核心參數規格
（1）輸入?yún)?shù)
| 參數項 | 具體規格 |
|---|---|

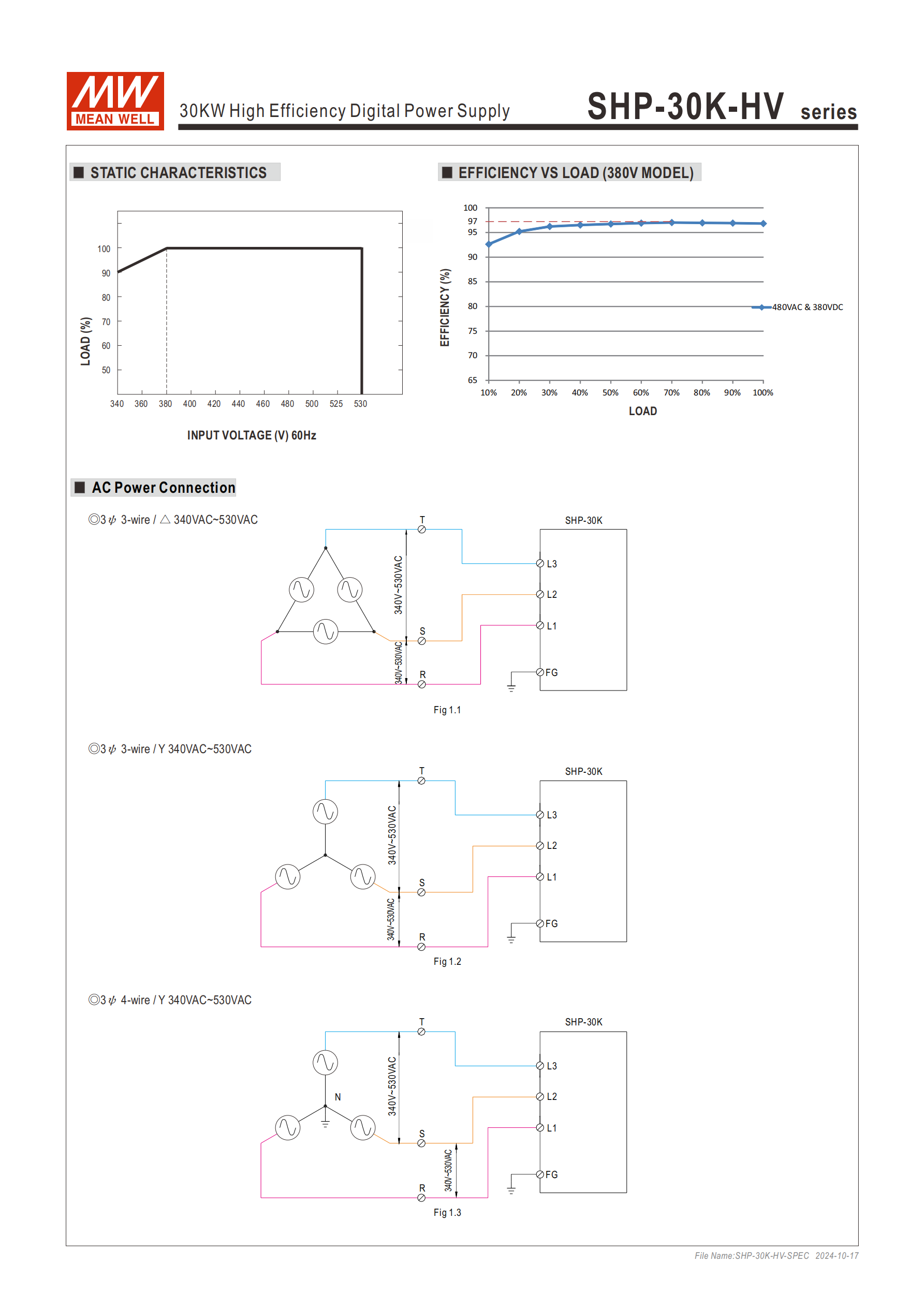

| 輸入電壓范圍 | 3 相 3 線 /△或 Y、3 相 4 線 / Y 340~530VAC |
| 頻率范圍 | 47~63Hz |
| 功率因素（Typ.） | ≥0.98（400VAC/480VAC 滿載時） |
| 浪涌電流（Typ.） | 60A/400VAC、80A/480VAC |
| 漏電流 | <14mA peak / 530VAC，<9mA rms / 530VAC |
（2）輸出參數（核心機型）
| 機型 | 輸出電壓（出廠設定） | 額定電流 | 電流范圍 | 全功率電壓范圍 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| SHP-30K-55 | 55V | 346A | 0~346A | 48~57.6V | 0.55Vp-p |
| SHP-30K-115 | 115V | - | 0~261A | - | - |
| SHP-30K-230 | 230V | - | 0~139A | 216~260V | 1.5Vp-p |
| SHP-30K-380 | 380V | 79A | 0~90A | 334~400V | 2Vp-p |
補充說明：
電壓調整范圍：39~57.6V（55V 機型，內建電位器調節）、170~260V（230V 機型）等
電壓精度：線性調整率 ±0.5%，負載調整率 ±0.5%
啟動上升時間：3000ms（滿載），保持時間 20ms/400VAC（Typ.）
（3）效率與可靠性
效率（Typ.）：最高 97%（380V 機型），55V 機型 95%，230V 機型 96.5%
MTBF：最小 188.1K hrs（Telcordia SR-332）；最小 20.9K hrs（MIL-HDBK-217F，25℃）
三、核心功能與特性

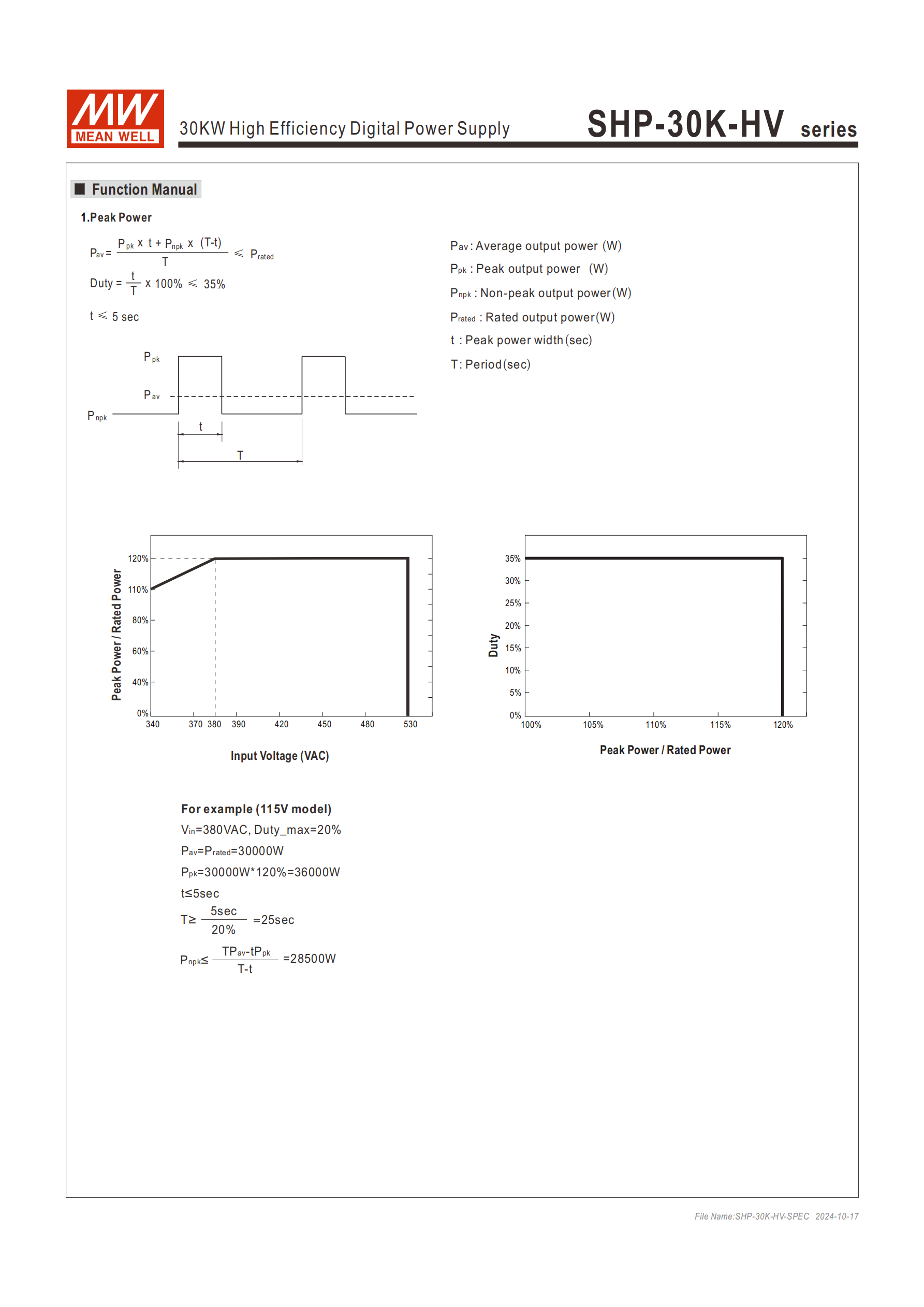

功率特性：具備120% 峰值功率能力，峰值持續時間≤5 秒，工作周期 < 35%，可滿足高功率電機啟動等場景需求。
并聯功能：支持主動式并聯，最多可并聯12 臺（總功率達 285KW），并聯時最大輸出電流需按公式計算（如 4 臺及以下：每臺額定電流 × 臺數 ×95%）。
可編程調整：
輸出電壓：通過內建電位器或外部 DC 0~5V 電壓，在 50~120% 額定輸出電壓間調整。
恒流值：通過外部 DC 0~5V 電壓，在 1~100% 額定輸出電流間調整。
通訊與控制：
標準通訊：內建 CANBus；可選 PMBus、MODBus-RTU/RS-485。
遙控功能：支持遠程 ON-OFF 控制（CN86 接口，短路開啟、開路關斷）。
輔助電源：12V@1.5A（±5%，紋波 150mVp-p）。
報警信號：CN86 接口提供 4 路 TTL 報警信號（AC-OK、DC-OK、Fan Fail、T-ALARM），與輸出隔離。
四、保護與安規
保護類型：
過負載：超過額定值 105% 且持續 5 秒，關閉輸出（重啟恢復）；超過 120% 且持續 5 秒，恒流限流后關閉（重啟恢復）。
過電壓：55V 機型 60.5~69.1V、230V 機型 273~312V 等，關斷輸出（重啟恢復）。
過溫度：關斷輸出，溫度下降后自動恢復。
其他：短路保護。
安全與電磁兼容：
安全認證：UL62368-1、CAN/CSA C22.2 No. 62368-1、TUV BS EN/EN62368-1 等。
電磁兼容：發射符合 EN55032（CISPR32）/EN55011（CISPR11）Class A；抗擾度含 ESD Level 3、Surge Level 4 等。
耐壓：I/P-O/P:4.25KVAC、I/P-FG:3KVAC、O/P-FG:1.25KVAC（55V 機型）/3KVAC（380V 機型）。
五、物理與環境參數
| 參數項 | 具體規格 |
|---|---|
| 尺寸（L×W×H） | 540×424×83.5mm |
| 單臺重量 | 23.4Kg |
| 包裝規格 | 1pcs/23.4Kg/2.82CUFT |

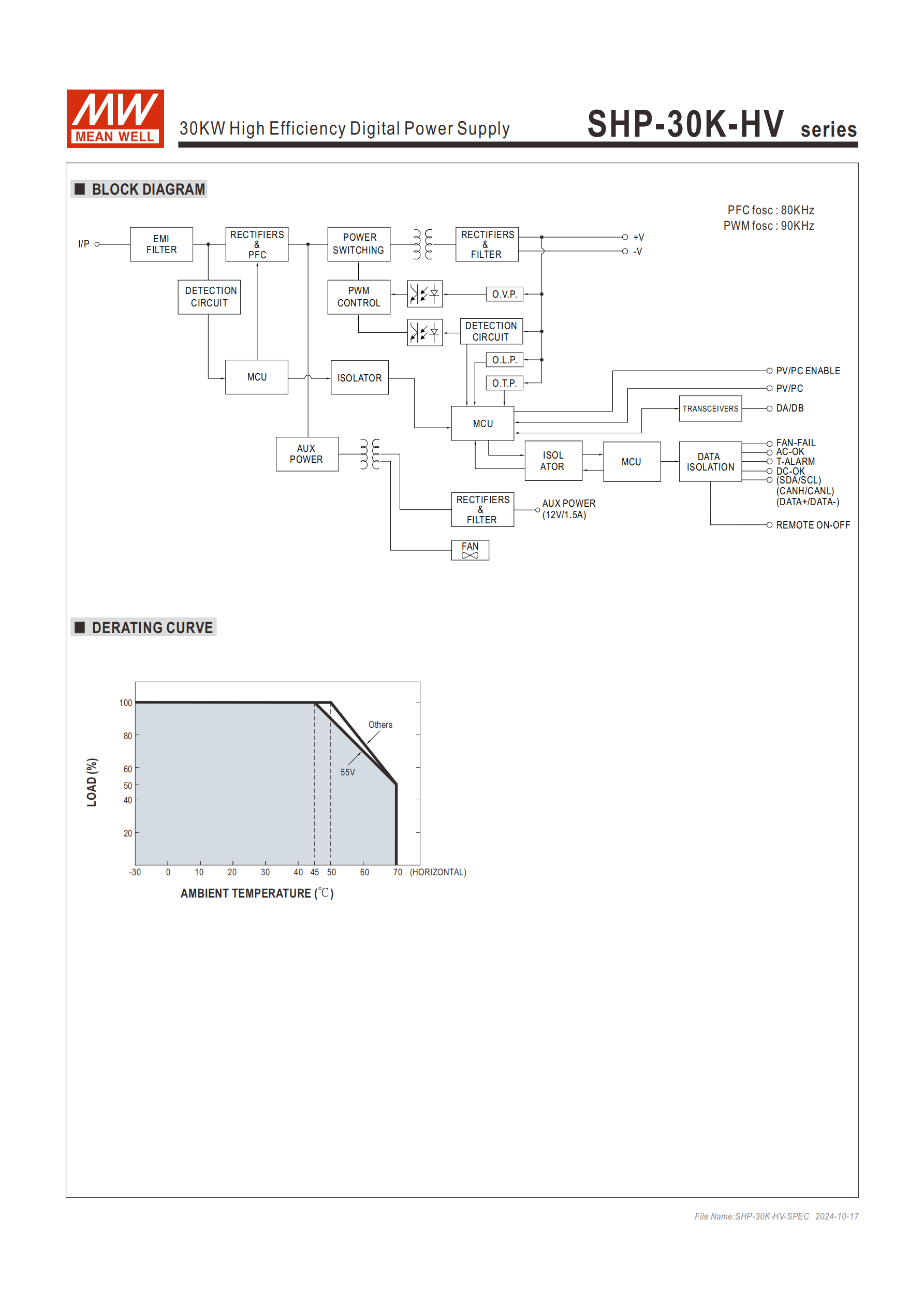

| 工作溫度 | -30~+70℃（需參考減額曲線） |
| 儲存溫度 / 濕度 | -40~+85℃，10~95% RH（無冷凝） |
| 溫度系數 | ±0.03%/℃（0~50℃） |
| 耐振動 | 10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘 |
六、應用場景
自動化能源電力系統
紫外線或激光二極管應用
鐳射加工機
電解系統
老化設施
射頻應用
電動車充電站
4. 關鍵問題與答案

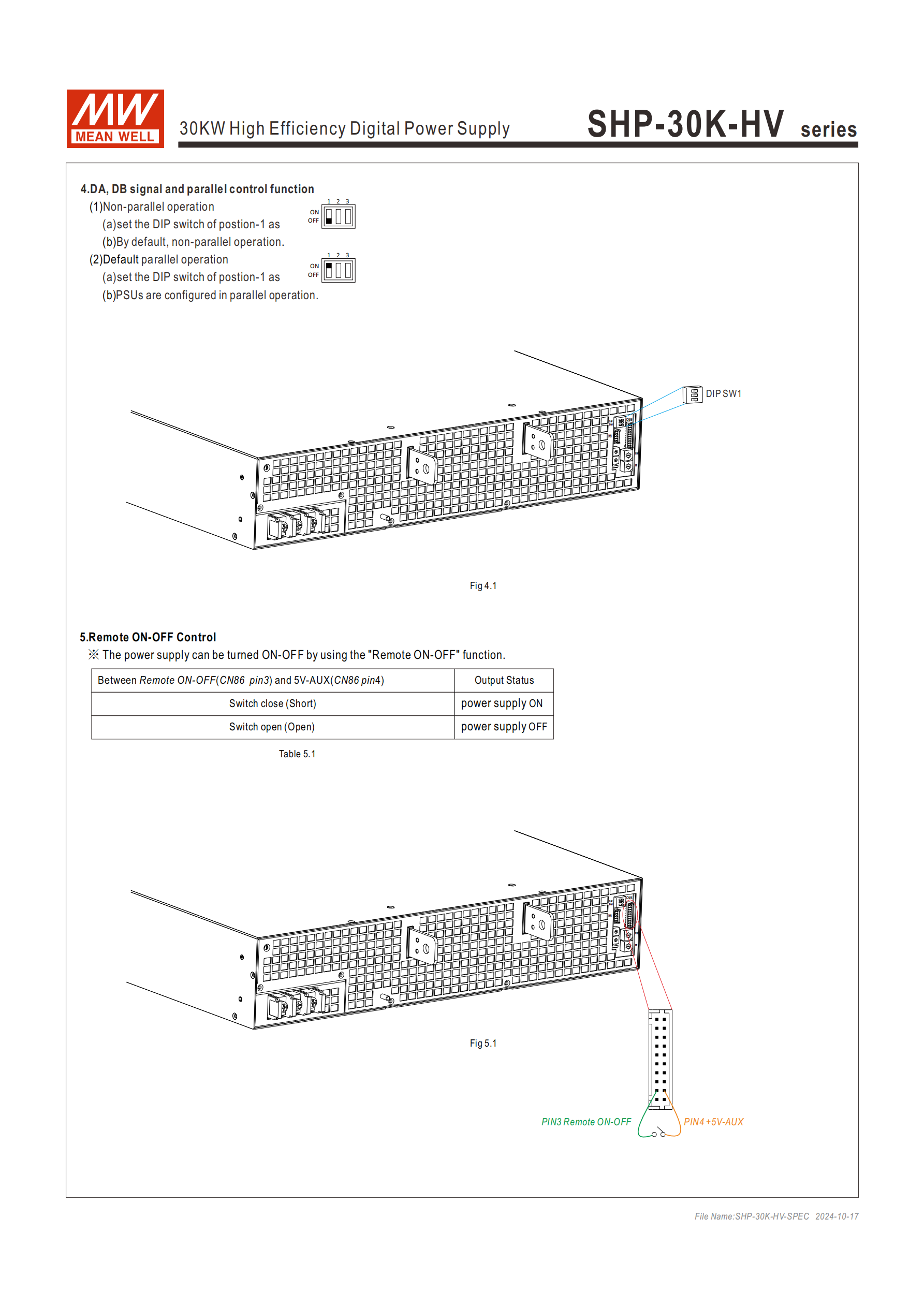

問題 1：SHP-30K-HV 系列電源的并聯能力及總功率上限如何？并聯時需注意哪些核心事項？
答案：
并聯能力：支持主動式并聯，最多可并聯12 臺，單臺 30KW，總功率上限達285KW。
核心注意事項：
并聯時需使用短而粗的導線連接電源與負載，輸出電壓最高的電源自動作為主機，其 Vout 為直流母線電壓。
總輸出電流計算：4 臺及以下時，= 每臺額定電流 × 臺數 ×95%；5~12 臺時，= 每臺額定電流 × 臺數 ×[95% - (臺數 - 4)×2%]；超過 12 臺需咨詢明緯業務。
輕載（總輸出電流 <總額定電流 5%）時可能出現電流不均衡，輸出電壓紋波可能高于規格值，負載> 5% 可恢復正常。
需按手冊配置 CN53 接口與 DIP 開關（如 2 臺并聯需連接 PSU1 與 PSU2 的 CN53，DIP-SW PIN1 設為 ON）。

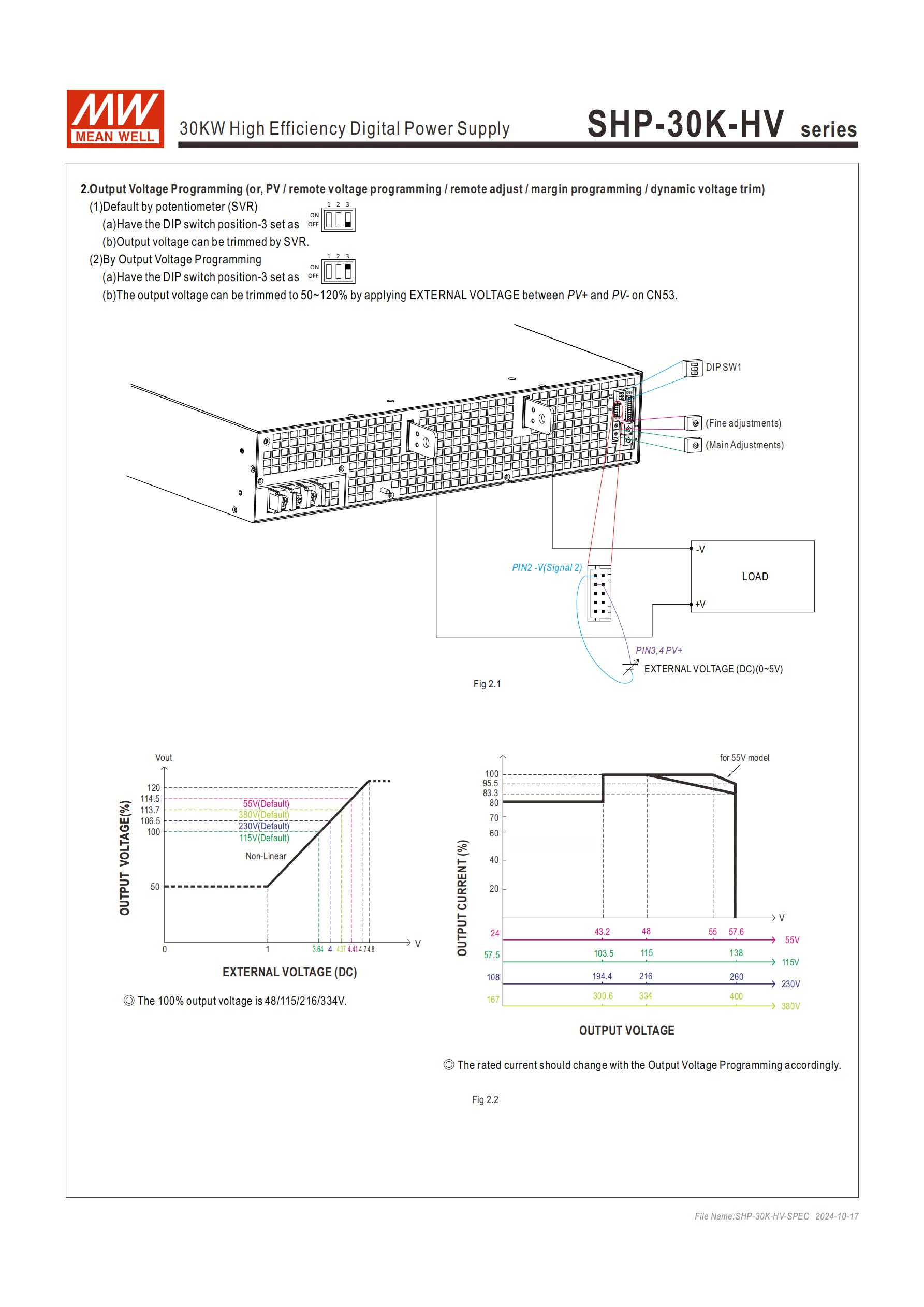

問題 2：SHP-30K-HV 系列的輸出電壓與恒流值如何進行可編程調整？調整范圍及實現方式是什么？
答案：
輸出電壓調整：
調整范圍：50~120% 額定輸出電壓（如 55V 機型額定輸出電壓為 48V，調整范圍 39~57.6V）。
實現方式：① 默認通過內建電位器（SVR），配合 3 位 DIP 開關設置；② 外部調整：在 CN53 接口的 PV + 與 PV - 之間施加 DC 0~5V 外部電壓，非線性對應輸出電壓比例。

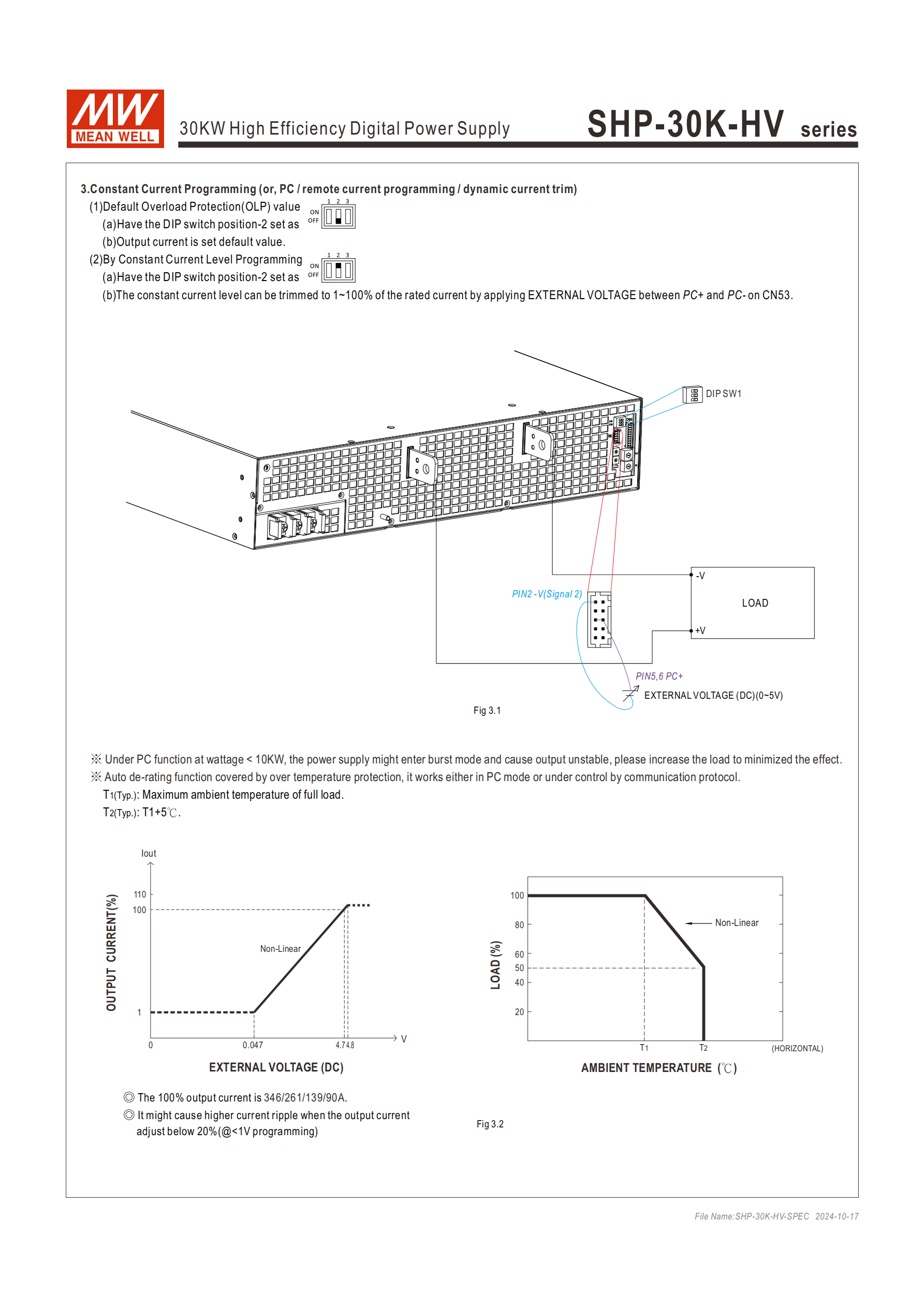

恒流值調整：
調整范圍：1~100% 額定輸出電流（如 55V 機型額定電流 346A，調整范圍 3.46~346A）。
實現方式：① 默認通過 2 位 DIP 開關設置過載保護默認值；② 外部調整：在 CN53 接口的 PC + 與 PC - 之間施加 DC 0~5V 外部電壓，非線性對應恒流比例。
注意事項：輸出電流調整至 20% 以下（@<1V 編程）時，輸出電壓雜訊可能變大；功率 < 10KW 的 PC 功能下，電源可能進入突發模式，需增加負載穩定輸出。
問題 3：SHP-30K-HV 系列電源的核心適用場景及關鍵適配特性是什么？
答案：
核心適用場景：自動化能源電力系統、紫外線 / 激光二極管應用、鐳射加工機、電解系統、老化設施、射頻應用、電動車充電站。
關鍵適配特性：
寬輸入與高功率密度：支持 3 相 340~530VAC 寬輸入，30KW 功率搭配 2U 高 19 吋機箱，節省安裝空間，適配工業機柜部署。
峰值功率與動態調整：120% 峰值功率（持續≤5 秒）可滿足電機啟動等瞬時高功率需求，輸出電壓 / 恒流可編程調整適配不同負載參數。
通訊與自動化集成：內建 CANBus（可選 PMBus/MODBus-RTU/RS-485），支持遙控開 / 關、多重報警信號（AC-OK/DC-OK 等），便于融入自動化控制系統。
環境適應性與可靠性：強制風冷設計，-30~+70℃工作溫度范圍，5 年保固，多重保護功能（短路 / 過溫等），適配工業復雜環境長期運行。
