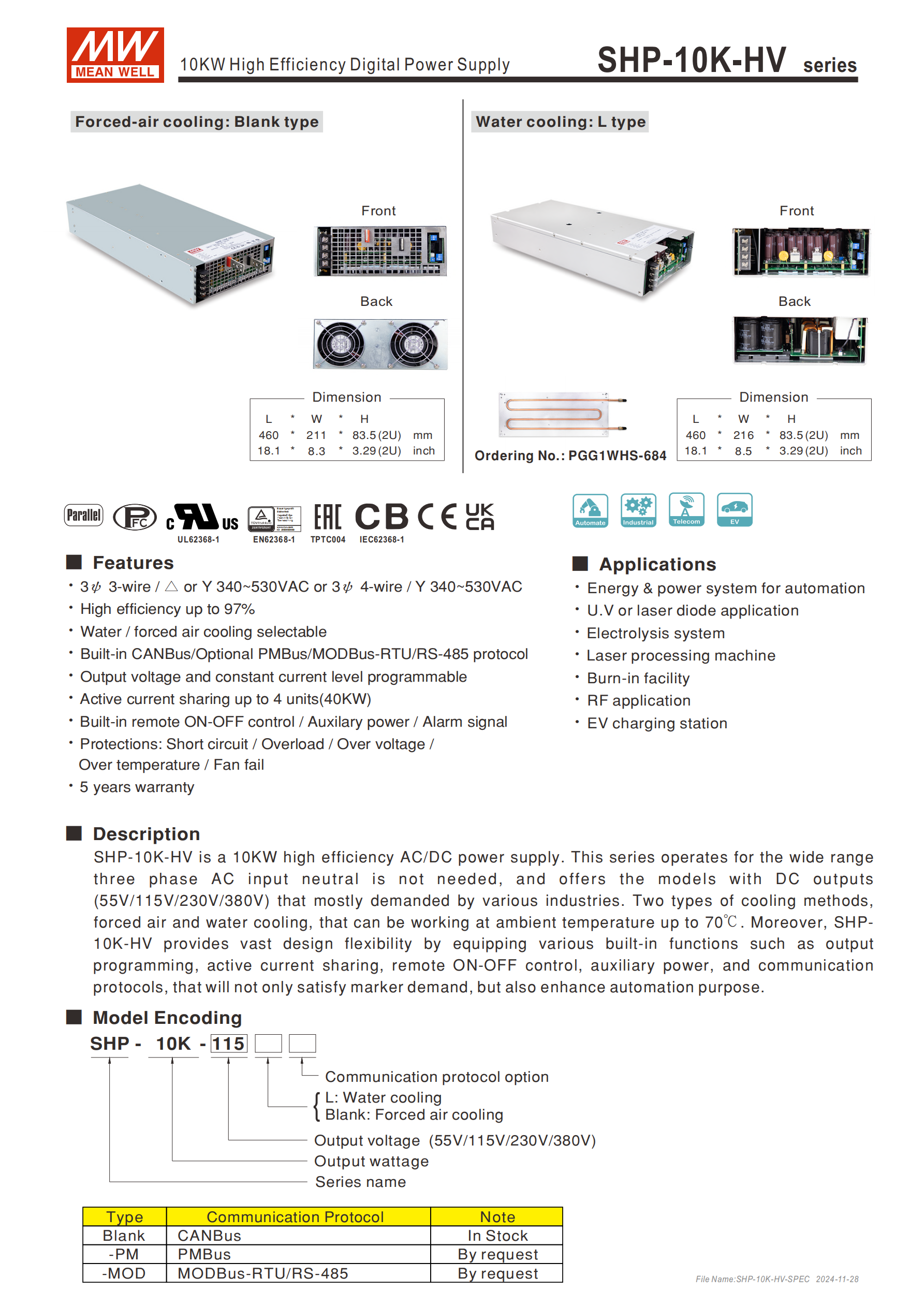

SHP-10K-HV 系列是一款 10KW 高效率 AC/DC 數位電源，支持 3 相 3 線 /△或 Y、3 相 4 線 / Y 的 340~530VAC 寬范圍輸入，提供 55V/115V/230V/380V 多種直流輸出，效率高達 97%，具備強制風冷（Blank 類型）和水冷（L 類型）兩種冷卻方式，最高工作溫度 70℃；內置 CANBus 通訊協議，可選 PMBus/MODBus-RTU/RS-485，支持輸出電壓（50~120% 額定值）和恒流值（20~100% 額定值）可編程，最多 4 臺并聯實現 40KW 輸出，配備短路 / 過負載等多重保護，適用于自動化能源電力系統、鐳射加工機等多領域，享有 5 年保固。
一、產品概述
產品名稱：SHP-10K-HV 系列 10KW 高效率數位電源
核心定位：寬范圍三相交流輸入、多規格直流輸出的高效率電源設備
訂購編碼：PGG1WHS-684
保固期限：5 年
冷卻方式：
Blank 類型：強制風冷
L 類型：水冷（可選降溫板，需聯系業務）
二、電氣核心規格
（1）輸入?yún)?shù)
| 參數 | 詳情 |
|---|---|

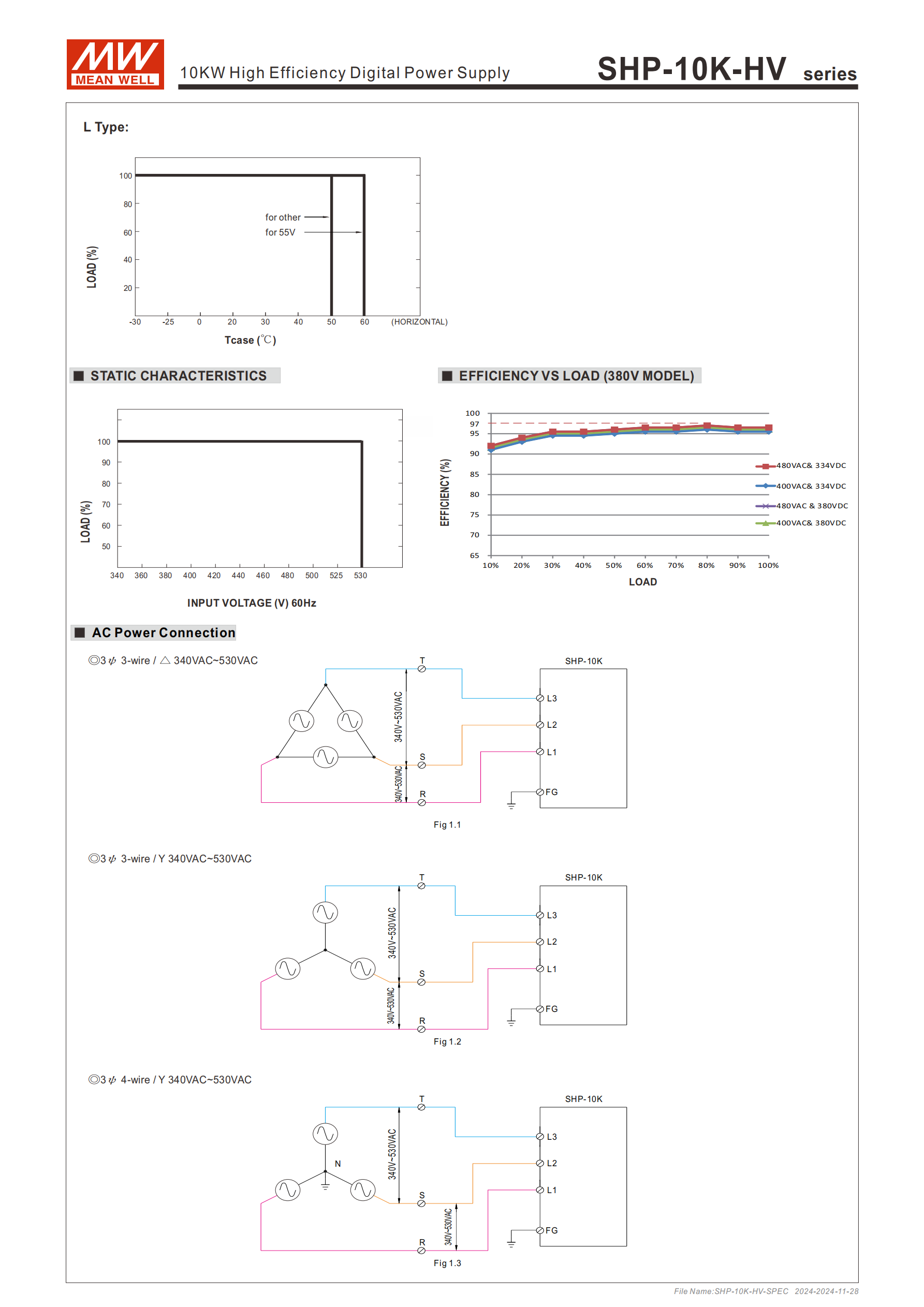

| 輸入電壓范圍 | 3 相 3 線 /△或 Y、3 相 4 線 / Y 340~530VAC |
| 頻率范圍 | 47~63Hz |
| 功率因素（Typ.） | ≧0.98（400VAC/480VAC 滿載時） |
| 浪涌電流（Typ.） | 40A/400VAC、65A/480VAC |
| 漏電流 | <6.5mA peak / 530VAC |
（2）輸出參數（分機型）

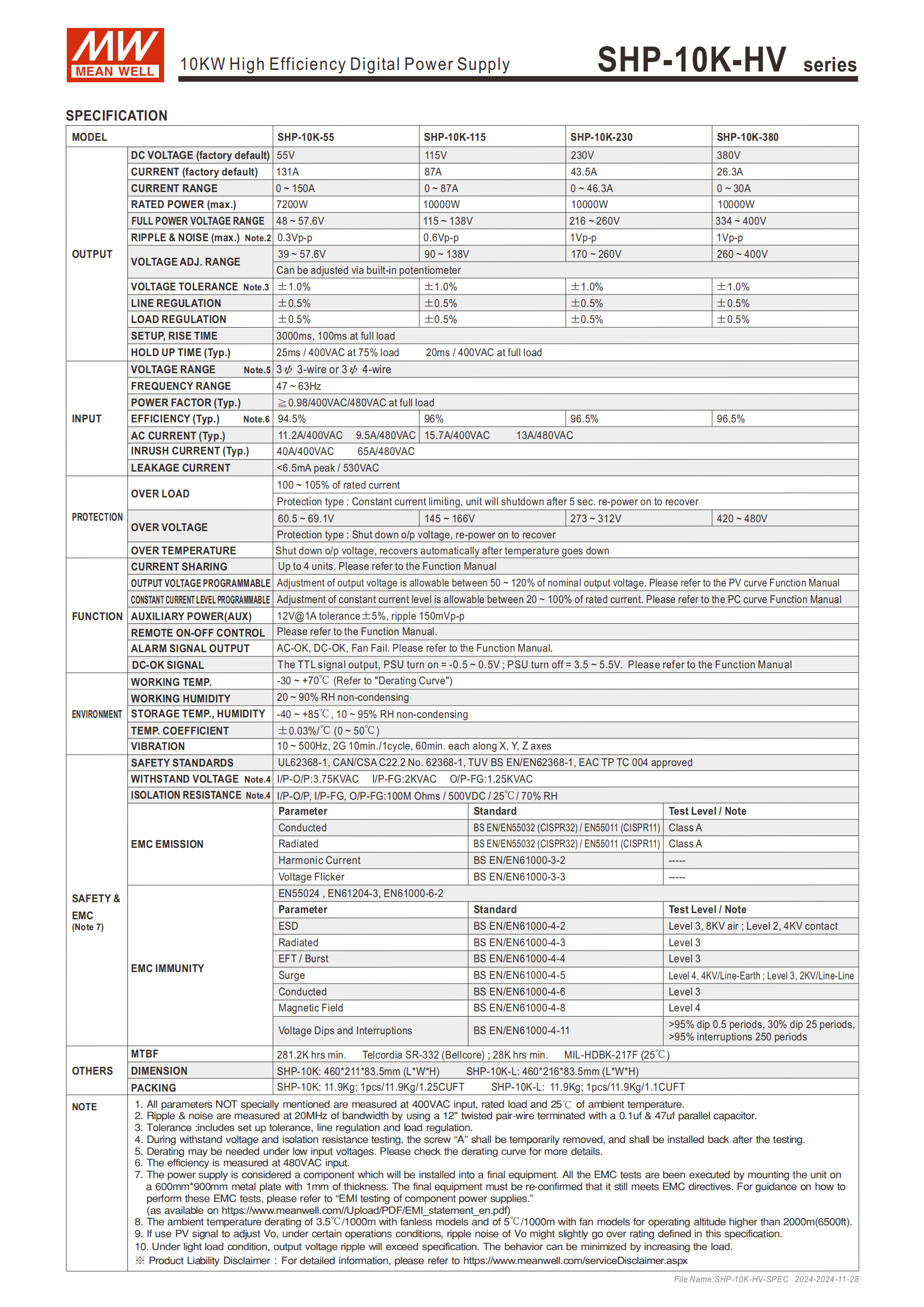

| 機型 | 輸出電壓（出廠設定） | 額定電流（出廠設定） | 電流范圍 | 額定功率 | 全功率電壓范圍 | 紋波噪聲（最大） |
|---|---|---|---|---|---|---|
| SHP-10K-55 | 55V | 131A | 0~150A | 7200W | 48~57.6V | 0.3Vp-p |
| SHP-10K-115 | 115V | 43.5A | 0~46.3A | 10000W | - | 1Vp-p |
| SHP-10K-230 | 230V | 26.3A | - | 10000W | 216~260V | 1Vp-p |
| SHP-10K-380 | 380V | 30A | 0~30A | 10000W | 334~400V | - |
| 電壓調整范圍 | 39~57.6V（55V 機型）、170~260V（230V 機型）等（內建電位器調節） | |||||
| 電壓精度 | ±0.5%（線性調整率）、±0.5%（負載調整率） |
（3）效率與可靠性
效率（Typ.）：55V 機型 94.5%，115V/230V 機型 96.5%，最高可達 97%
MTBF：最小 281.2K hrs（Telcordia SR-332）；最小 28K hrs（MIL-HDBK-217F，25℃）
保持時間（Typ.）：25ms/400VAC（滿載）、20ms/400VAC（75% 負載）
三、核心功能與操作
（1）編程與調節功能
| 功能 | 調整范圍 | 操作方式 |
|---|---|---|

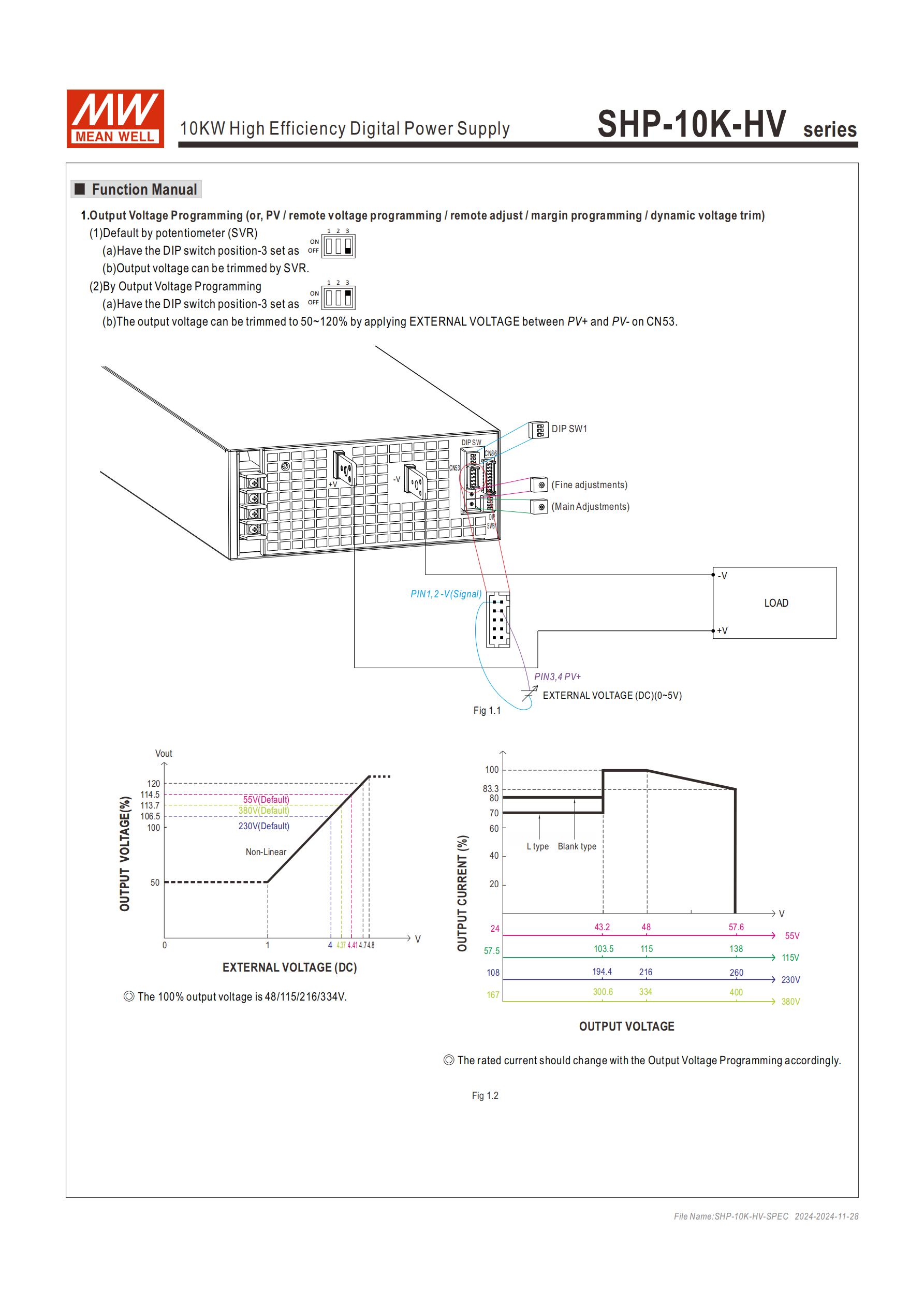

| 輸出電壓編程（PV） | 50~120% 額定輸出電壓 | 1. 內建電位器（SVR）；2. CN53 的 PV+/PV - 施加 0~5V 外部電壓 |

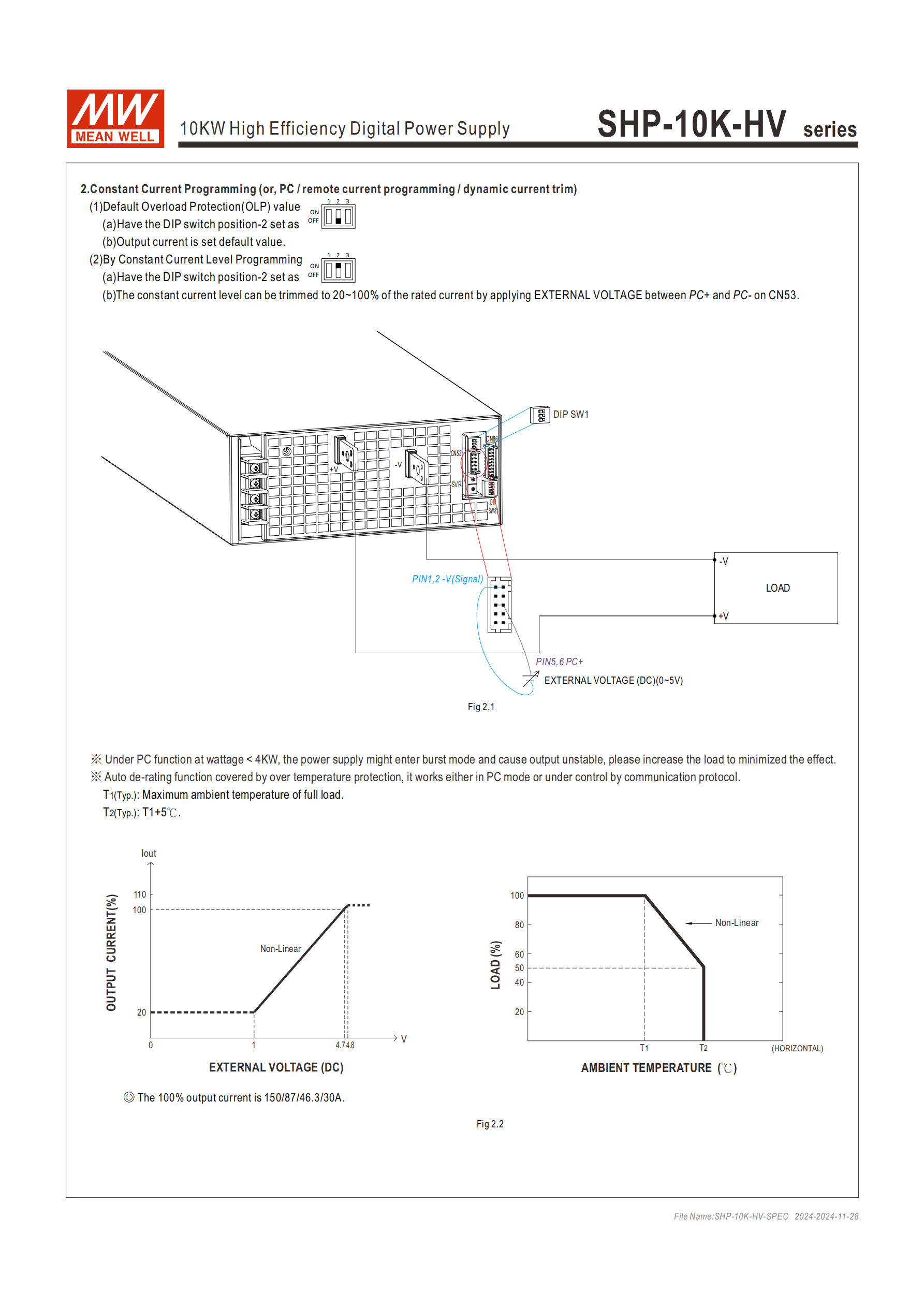

| 恒流值編程（PC） | 20~100% 額定輸出電流 | CN53 的 PC+/PC - 施加 0~5V 外部電壓 |
（2）通訊協議
| 類型 | 通訊協議 | 備注 |
|---|---|---|
| Blank | CANBus | 標準品 |
| -PM | PMBus | 可選購 |
| -MOD | MODBus-RTU/RS-485 | 可選購 |

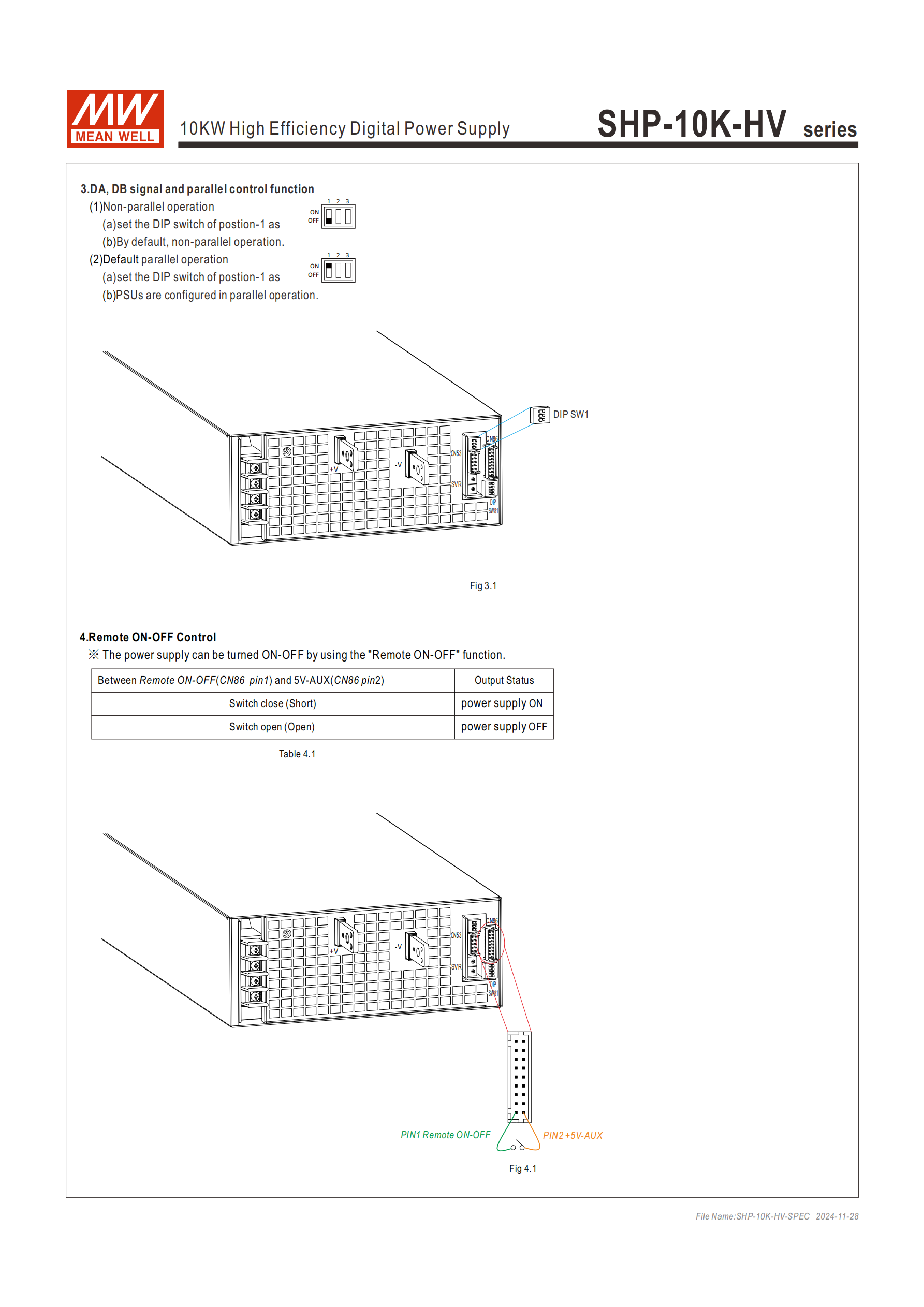

（3）并聯控制
最大并聯數量：4 臺（總功率 40KW）
均流方式：內置主動式均流
總輸出電流限制：（各組額定電流）×（組數）×0.95
注意事項：輕載（<5% 總額定電流）時電流可能不均衡，紋波可能高于規格
（4）遙控與報警
遙控開關：CN86 pin1（Remote ON-OFF）與 pin2（+5V-AUX）短路開機、開路關機

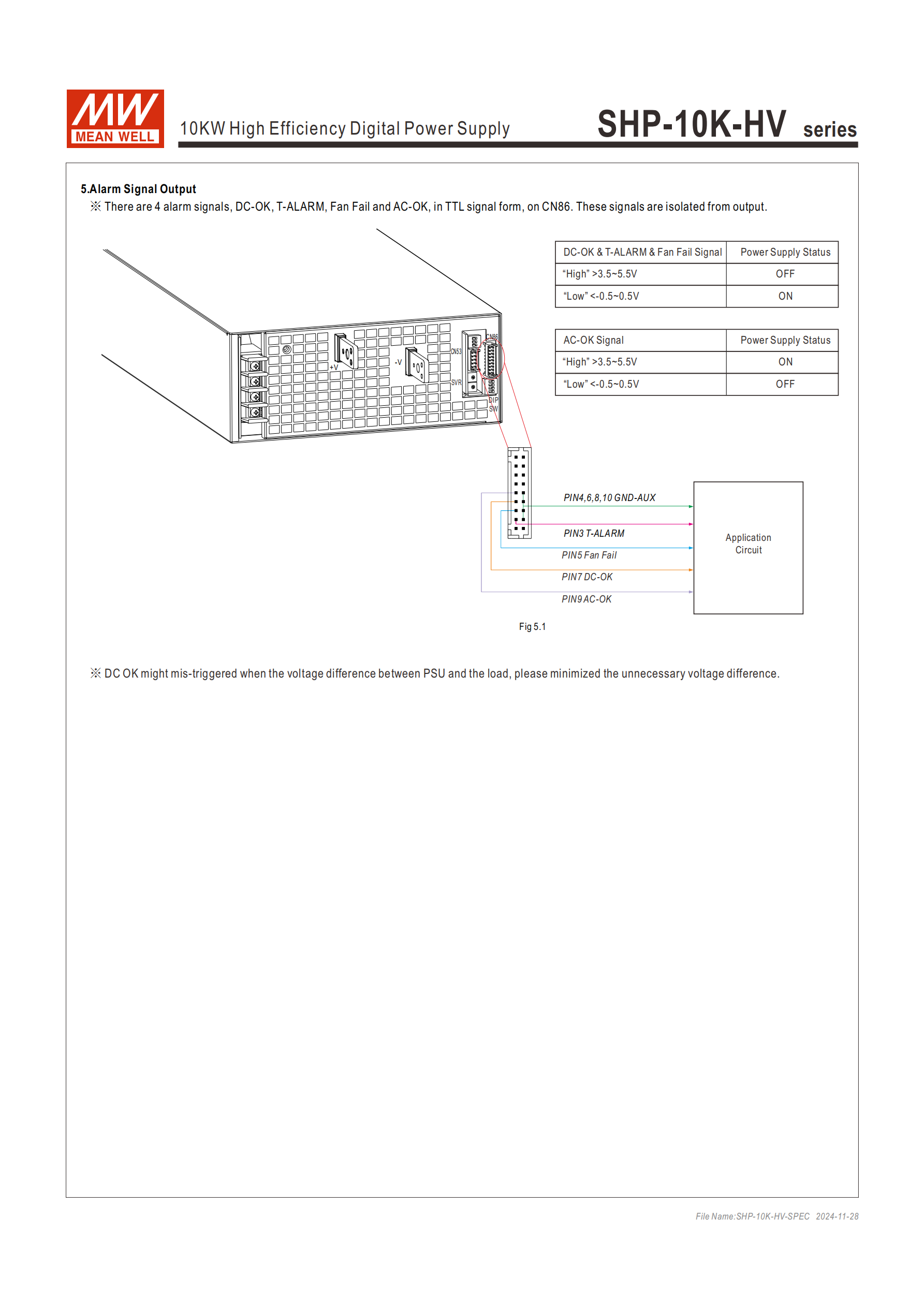

報警信號（TTL 信號，與輸出隔離）：
信號 高電平（3.5~5.5V）狀態 低電平（-0.5~0.5V）狀態 DC-OK 輸出電壓≤80%±6% 輸出電壓≥80%±6% T-ALARM 內部溫度超報警極限 內部溫度正常 Fan Fail 風扇故障 風扇正常工作 AC-OK 交流輸入≥335±1.5% Vac（電源正常） 交流輸入≤320±1.5% Vac（電源關閉）
四、結構與環境參數
（1）尺寸與重量
| 類型 | 尺寸（LWH） | 重量 | 包裝規格 |
|---|---|---|---|
| Blank 類型 | 46021183.5mm | 11.9Kg | 1pcs/11.9Kg/1.25CUFT |
| L 類型 | 46021683.5mm | 11.9Kg | 1pcs/11.9Kg/1.1CUFT |
（2）環境適應性

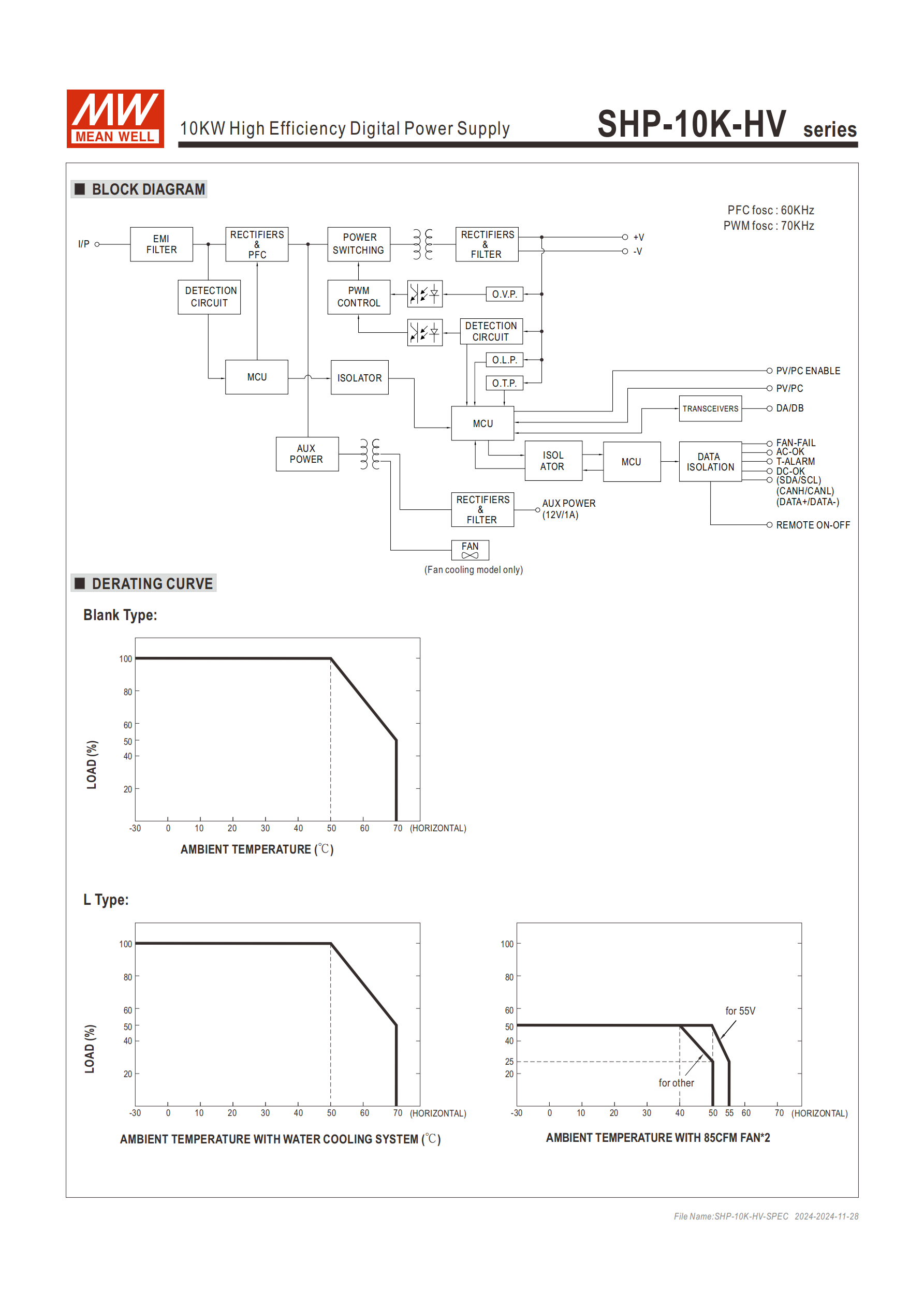

工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH（無冷凝）
儲存溫度 / 濕度：-40~+85℃、10~95% RH（無冷凝）
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
五、安全與電磁兼容
安全規范：UL62368-1、CAN/CSA C22.2、TUV BS EN/EN62368-1 等
耐壓：I/P-O/P:3.75KVAC、I/P-FG:2KVAC、O/P-FG:1.25KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG:100M Ohms / 500VDC / 25℃/70%RH
電磁兼容：
發射：BS EN/EN55032（CISPR32）等 Class A
抗擾度：EN55024、EN61204-3 等（ESD Level 3、Surge Level 4 等）
六、應用場景
自動化能源電力系統
紫外線或激光二極管應用
電解系統
鐳射加工機
老化設施
射頻應用
電動車充電站
