MEAN WELL RST-10000 系列是一款10KW 單組輸出封閉式交流變直流電源供應器，支持3 相 3 線△（196~305VAC）或 3 相 4 線 Y（340~530VAC）寬范圍輸入，輸出電壓涵蓋 24V、36V、48V 等規格，額定功率最高達 10080W，效率可達90.5% ，具備主動式 PFC、輸出電壓 / 恒流值可調、遙控開關、均流（1+1 并聯可達 20000W）等功能，擁有短路 / 過負載 / 過電壓 / 過溫度 / 風扇警報等多重保護，可在 - 30~+70℃環境工作，通過多項國際安全認證，提供5 年保固，廣泛應用于工業控制、測試測量?jī)x器、激光設備等場景。

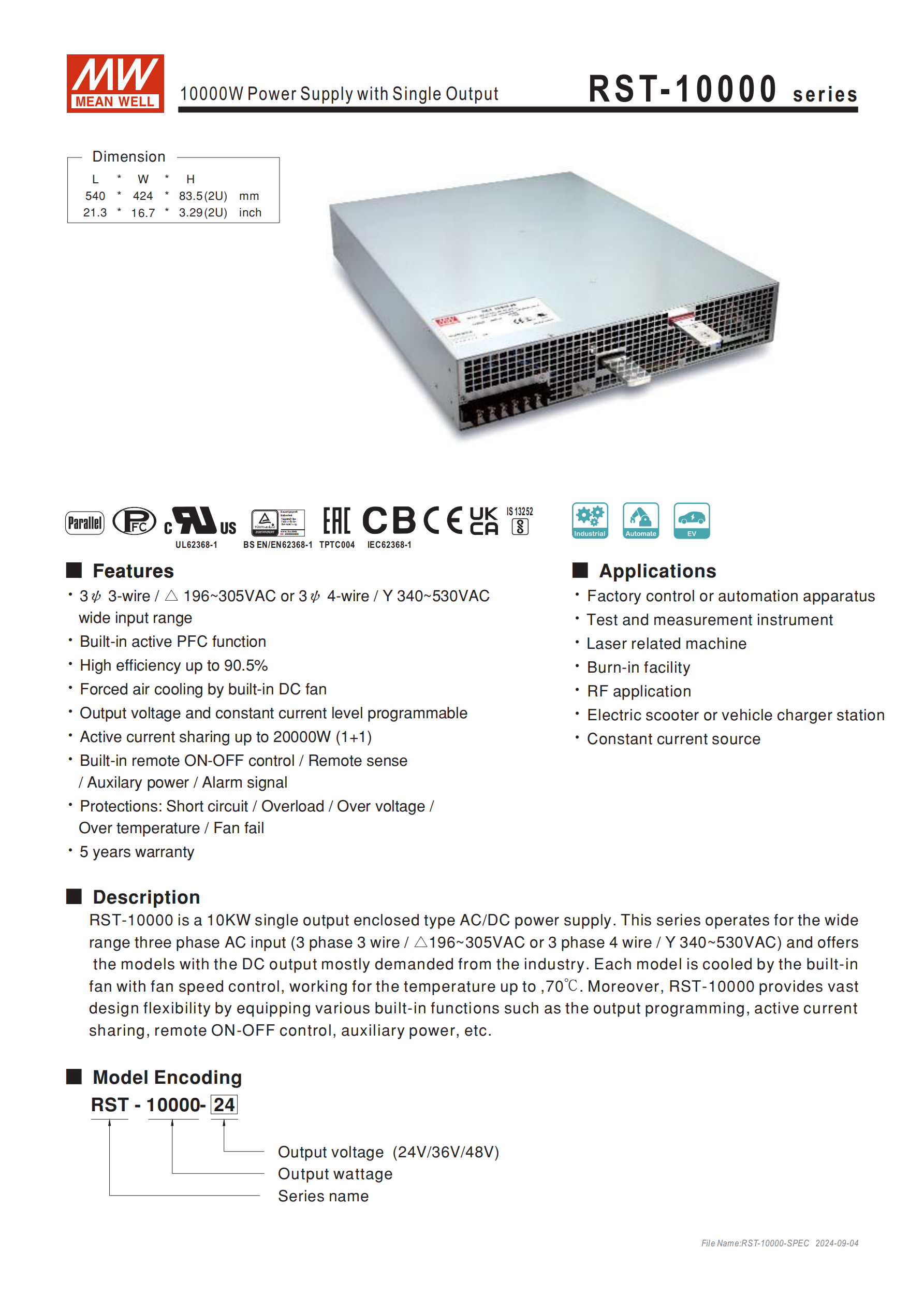

一、產品概述
品牌與型號：MEAN WELL（明緯）RST-10000 系列
產品類型：10KW 單組輸出封閉式交流變直流（AC-DC）電源供應器
核心定位：滿足工業級高功率應用需求，提供穩定、可調的直流輸出
保固期限：5 年
應用場景：工業控制或自動化裝置、測試和測量?jī)x器、激光相關類機器、老化設備、RF 應用程序、電動自行車或汽車充電器、恒流源等

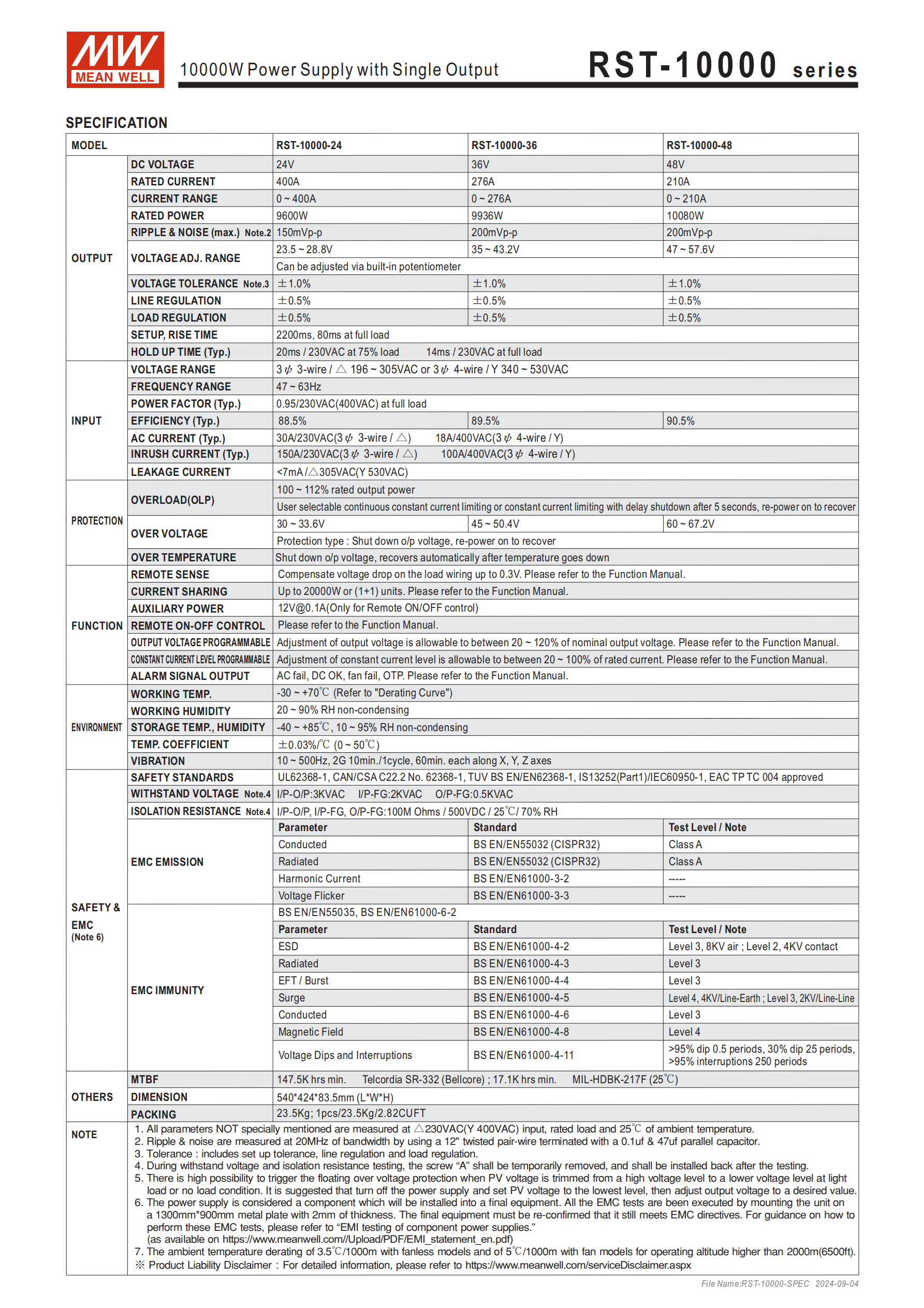

二、核心參數規格
（1）輸入?yún)?shù)
| 項目 | 詳細規格 |
|---|---|
| 電壓范圍 | 3 相 3 線△：196~305VAC；3 相 4 線 Y：340~530VAC |
| 頻率范圍 | 47~63Hz |
| 功率因子（Typ.） | 0.95（230VAC/400VAC，滿載時） |
| 浪涌電流（Typ.） | 230VAC（3 相 3 線△）：150A；400VAC（3 相 4 線 Y）：100A |
| 保持時間（Typ.） | 20ms / 230VAC（75% 負載）；14ms / 230VAC（滿載） |
（2）輸出參數（主流機型）
| 機型 | RST-10000-24 | RST-10000-48 |
|---|---|---|
| 輸出直流電壓 | 24V（調整范圍：23.5~28.8V） | 48V（調整范圍：47~57.6V） |
| 額定電流 | 400A | 210A |
| 電流范圍 | 0~400A | 0~210A |
| 額定功率 | 9600W | 10080W |
| 紋波與噪聲（最大） | 200mVp-p | 150mVp-p |
| 電壓精度 | ±0.5%（含設定誤差、線性調整率、負載調整率） | ±0.5%（含設定誤差、線性調整率、負載調整率） |
| 線性調整率 | ±1.0% | ±1.0% |
| 負載調整率 | ±0.5% | ±0.5% |

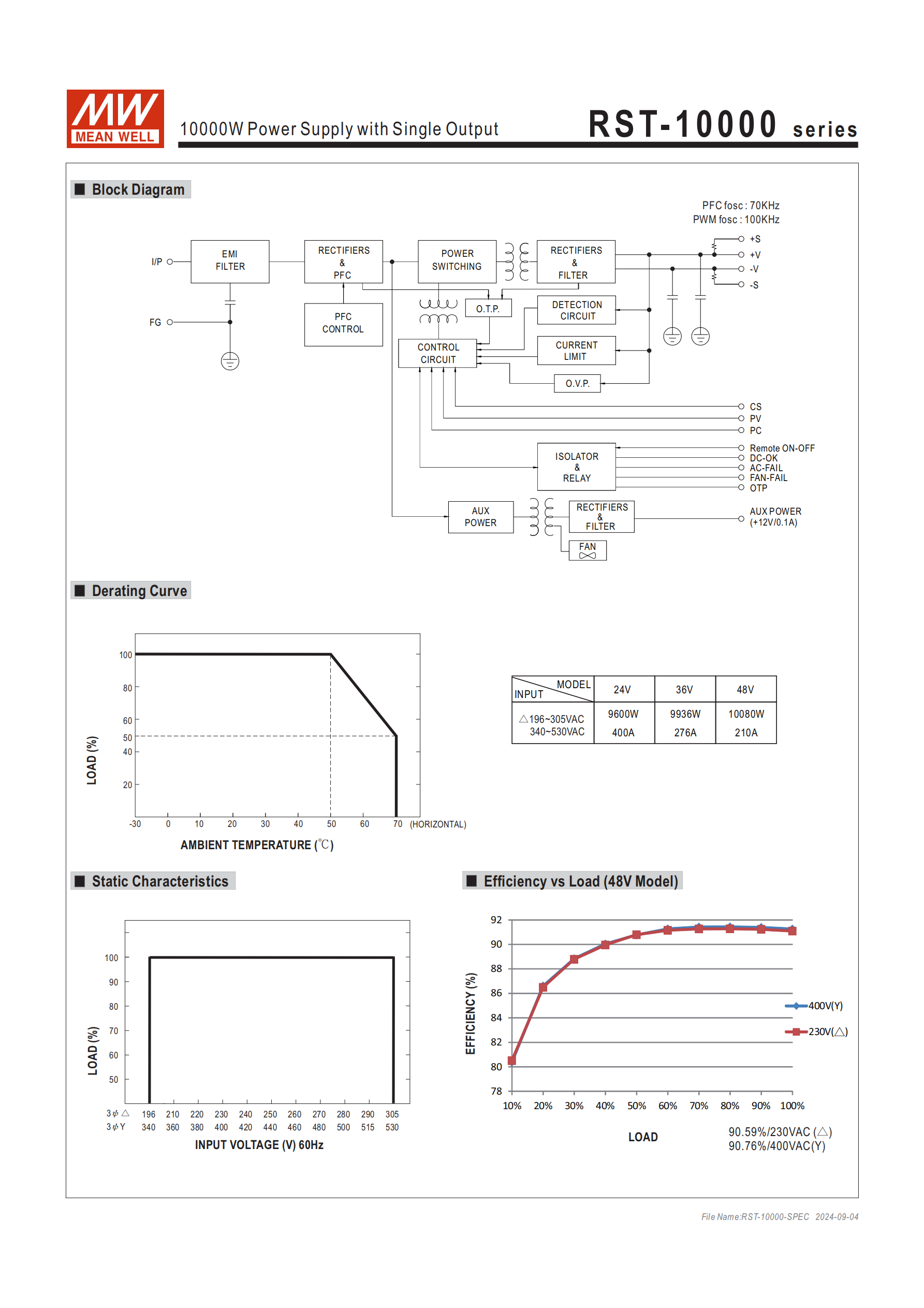

（3）效率表現
典型效率：最高達90.5%（48V 機型，400VAC 輸入）；24V 機型典型效率 88.5%~89.5%
測試條件：輸入為△230VAC（Y400VAC）、額定負載、25℃環境溫度
三、核心功能與特性
基礎特性
內建主動式 PFC 功能，提升電能利用率
內建直流風扇強制冷卻，支持 70℃高溫環境工作

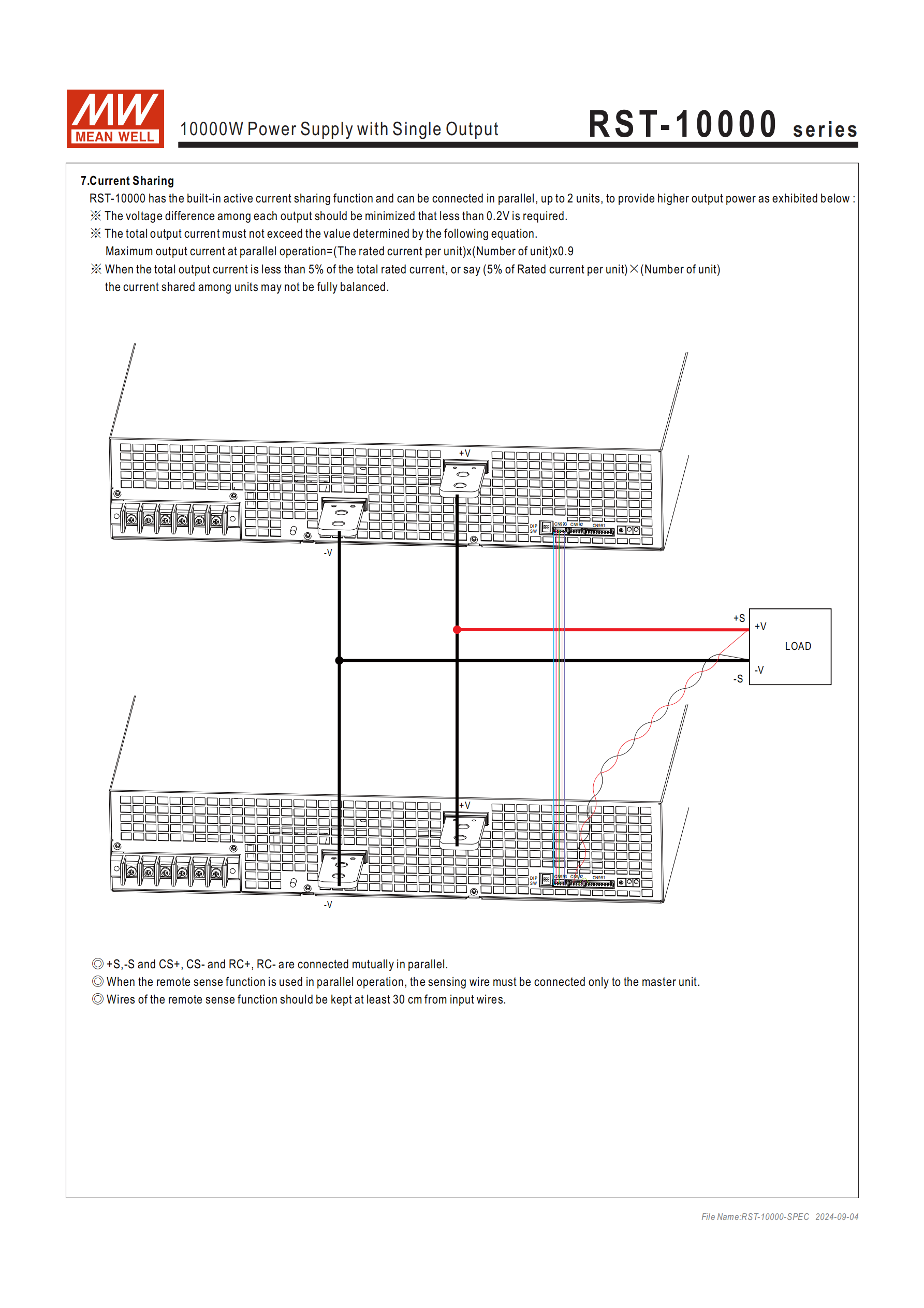

主動式并聯功能：1+1 并聯可達 20000W 輸出功率

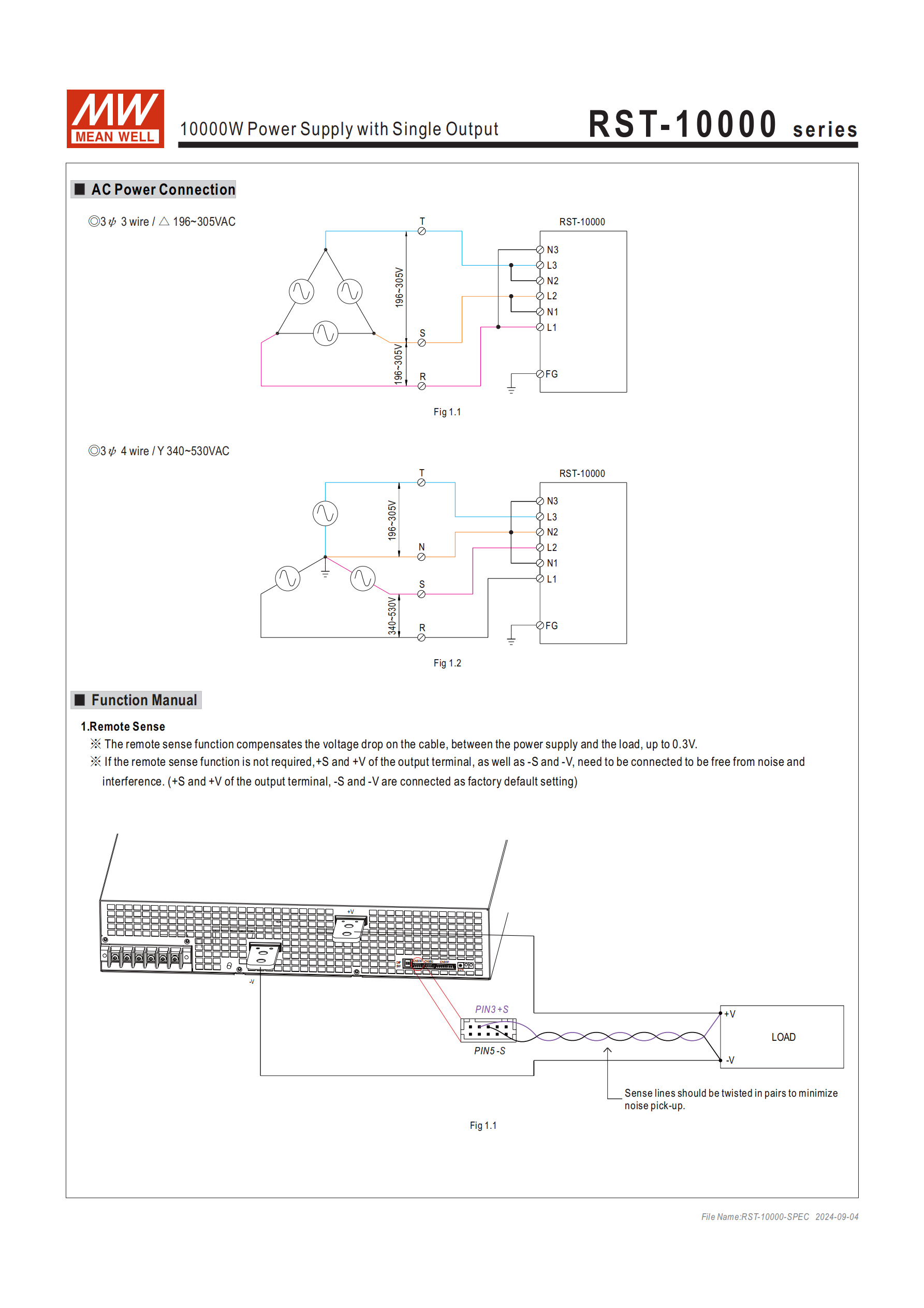

支持遙感功能：補償負載線壓降（最大 0.3V），感應線需絞繞以減小噪音
可調功能
輸出電壓調整：通過內部電位器（SVR）或外部電壓（PV+/-）調整，范圍 20~120% 額定電壓

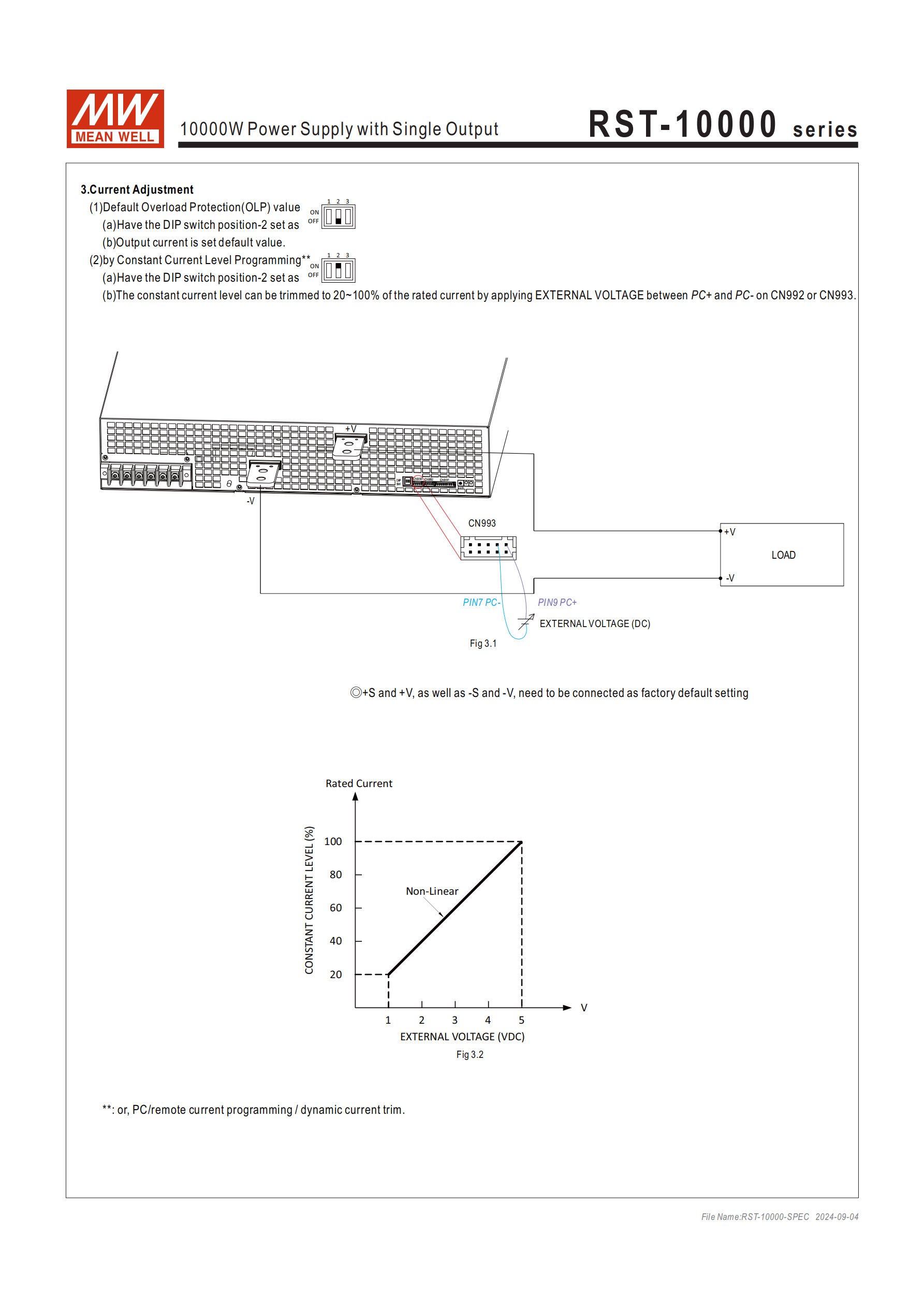

恒流值調整：通過外部電壓（PC+/-）調整，范圍 20~100% 額定電流

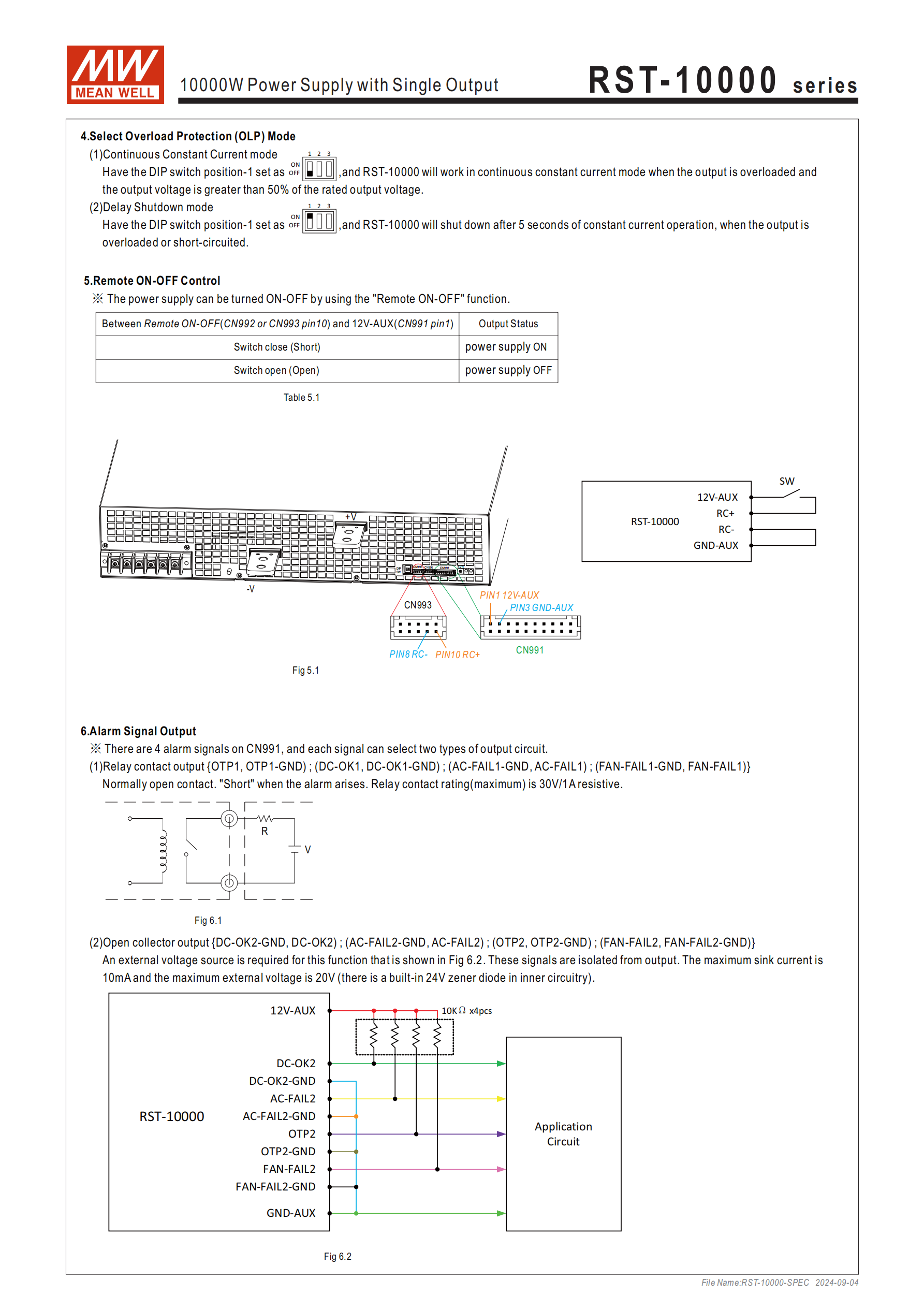

過載保護模式選擇：DIP 開關控制，支持 “連續恒流模式” 或 “5 秒延遲關斷模式”
控制與警報功能
遙控開關：通過 CN992/CN993 pin10 與 12V-AUX（CN991 pin1）間的短路 / 開路控制電源啟停
輔助電源：12V@0.1A（僅遙控開關時可用，不受遙控開關控制）
警報信號輸出：CN991 提供 4 種報警信號（AC-FAIL、DC-OK、FAN-FAIL、OTP），支持繼電器觸點輸出（常開，30V/1A）和集電極開路輸出（最大 10mA 吸收電流，20V 外部電壓）
四、保護功能
| 保護類型 | 保護機制 |
|---|---|
| 過負載保護 | 額定功率 100~112% 觸發，可連續調整恒流限制或延遲，重啟后恢復 |
| 過電壓保護 | 24V 機型：30~33.6V；48V 機型：60~67.2V，關斷輸出，重啟后恢復 |
| 過溫度保護 | 關斷輸出電壓，溫度下降后自動恢復 |
| 短路保護 | 5 秒后關閉輸出電壓，重啟后恢復 |
| 風扇警報 | 內部風扇失效時觸發警報信號輸出 |
| 漏電流保護 | 漏電流 < 7mA（△305VAC/Y530VAC） |
五、物理與環境參數
尺寸（L×W×H）：540×424×83.5mm（公差 ±0.5mm）
重量：23.5Kg
工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
存儲溫度 / 濕度：-40~+85℃，10~95%RH
溫度系數：±0.03%/℃（0~50℃）
MTBF：147.5K hrs（Telcordia SR-332 標準）；17.1K hrs（MIL-HDBK-217F 標準，25℃）
六、認證與安裝規范
安全認證：UL62368-1、CAN/CSA C22.2 No.62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、IS13252(Part1)/IEC60950-1
EMC 標準：發射（Conducted/Radiated Class A）、抗擾度（ESD Level3、Radiated Level3 等，符合 BS EN/EN55035、BS EN/EN61000-6-2）
安裝要求：推薦使用 M4 螺絲，安裝扭矩 7~10Kgf-cm；海拔超過 2000 米時，有風扇機型環境溫度每 1000 米下降 5℃
端子規格：CN991（20Pin）配套 HRS DF11-20DS 端子；CN992/CN993（10Pin）配套 HRS DF11-10DS 端子
4. 關鍵問題
問題 1：RST-10000 系列電源的輸入電壓范圍和并聯擴展能力如何，適合哪些高功率場景？
答案：輸入電壓支持 3 相 3 線△（196~305VAC）和 3 相 4 線 Y（340~530VAC）寬范圍，滿足工業 3 相供電需求；通過主動式均流功能可實現 1+1 并聯，最大輸出功率達 20000W，且并聯時各單元輸出電壓差異需小于 0.2V，總輸出電流不超過 “各組額定電流 × 組數 ×0.9”。適合需要高功率穩定供電的場景，如大型工業自動化設備、激光加工機器、大功率老化測試設備、電動車輛充電器等。
問題 2：RST-10000 系列的輸出電壓和電流如何調整，有哪些限制條件？
答案：（1）輸出電壓調整：①通過內部電位器（SVR）調整；②通過 CN992/CN993 的 PV+/- 端子接入外部直流電壓調整，調整范圍為 20~120% 額定電壓，且輕載 / 空載調整時需先關機，從最低電壓向上調整（避免觸發浮動 OVP 保護）；（2）恒流值調整：通過 CN992/CN993 的 PC+/- 端子接入外部直流電壓調整，調整范圍為 20~100% 額定電流；（3）限制條件：調整時需按 DIP 開關對應檔位設置（PV 對應輸出電壓調整，PC 對應電流調整），且外部調整電壓需符合設備規格，避免過載或損壞。
問題 3：RST-10000 系列具備哪些保護功能和警報信號，如何通過警報判斷設備狀態？
答案：（1）保護功能包括短路保護（5 秒后關斷輸出）、過負載保護（100~112% 額定功率觸發）、過電壓保護（24V 機型 30~33.6V/48V 機型 60~67.2V）、過溫度保護（溫度下降后自動恢復）、風扇警報（風扇失效觸發）；（2）警報信號通過 CN991 輸出，共 4 種類型：AC-FAIL（輸入電壓過低）、DC-OK（電源正常啟動）、FAN-FAIL（風扇失效）、OTP（過溫保護），每種信號支持繼電器觸點（短路時報警，30V/1A）和集電極開路（低電平報警，需外部電壓源）兩種輸出方式；（3）判斷方式：①繼電器觸點輸出：警報觸發時觸點短路；②集電極開路輸出：警報觸發時信號為低電平；同時紅色 LED2 亮起表示有保護措施啟動，綠色 LED1 亮起表示輸出電壓正常
