MEAN WELL RST-5000 系列是 5000W 單組輸出封閉式交流變直流電源供應器，支持3 相 3 線△ AC 196~305V 或 3 相 4 線 Y AC 340~530V 寬范圍輸入，內建主動式 PFC 功能，效率高達90.5% ，提供 24V、36V、48V 三種輸出電壓型號，額定電流分別為 200A、138A、105A，具備輸出電壓 / 恒流值可調、遙控開關、遙感、輔助電源、多種報警信號輸出等功能，擁有短路 / 過負載 / 過電壓 / 過溫度 / 風扇警報等多重保護，可主動式并聯達20000W（3+1） ，適用于工業控制、測試儀器、激光設備等多種場景，享有5 年保固。
一、產品概述
品牌與系列：MEAN WELL（明緯）RST-5000 系列，5000W 單組輸出封閉式交流變直流電源供應器
核心定位：滿足工業級高功率應用需求，支持寬電壓輸入和多種靈活功能配置
保固政策：5 年保固
二、核心特性
輸入特性：支持3 相 3 線△ AC 196~305V 或 3 相 4 線 Y AC 340~530V 寬范圍輸入，兼容 1 相 2 線 196~305VAC 輸入（需注意雜訊和紋波差異）
效率與功率：內建主動式 PFC 功能，功率因子高達 0.95（滿載），效率最高90.5%
冷卻方式：內建直流控速風扇強制冷卻，可在 70℃環境下工作（參考減額曲線）
擴展能力：主動式并聯可達20000W（3+1 臺） ，支持均流功能
靈活功能：輸出電壓 / 恒流值可調、遙控開關、遙感（補償電壓降）、輔助電源、多類型報警信號輸出
三、電氣規格詳情

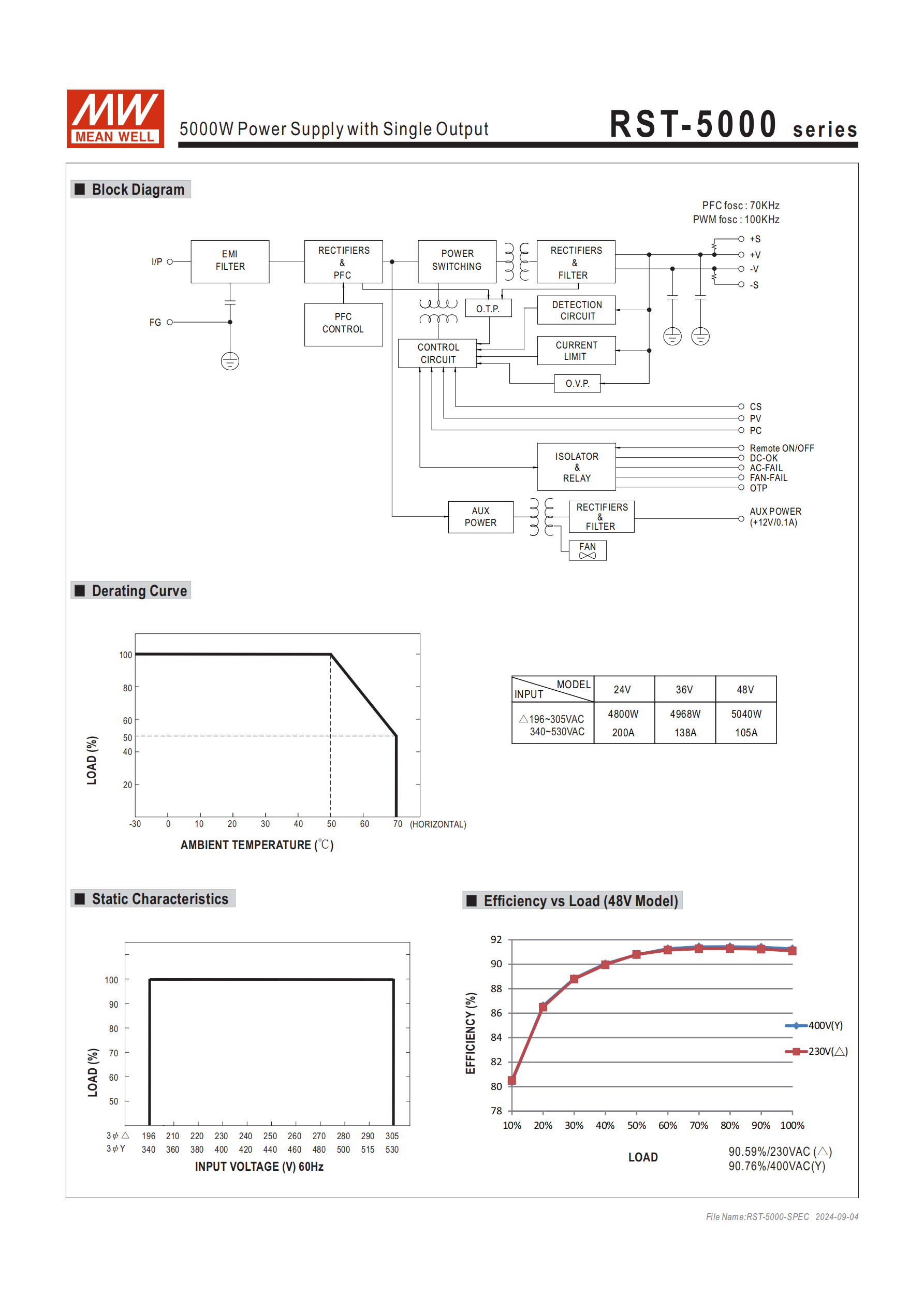

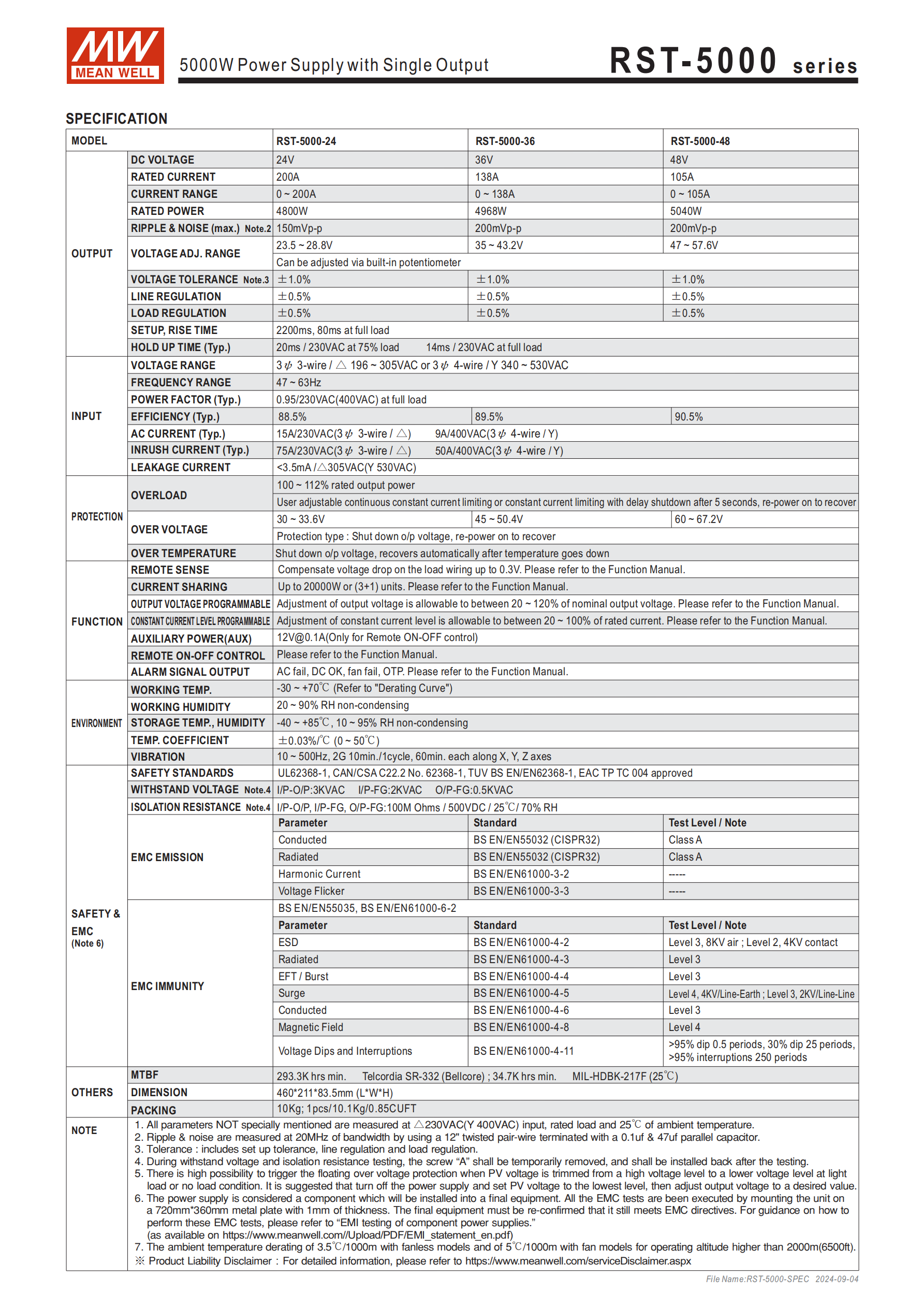

| 類別 | 具體參數 | RST-5000-24 | RST-5000-36 | RST-5000-48 |
|---|---|---|---|---|
| 輸出電壓 | 額定值 | 24V | 36V | 48V |
| 輸出電壓 | 調整范圍 | 23.5~28.8V（內部電位器）/20~120% 額定值（外部電壓） | 35~43.2V（內部電位器）/20~120% 額定值（外部電壓） | 47~57.6V（內部電位器）/20~120% 額定值（外部電壓） |
| 輸出電流 | 額定值 | 200A | 138A | 105A |
| 輸出電流 | 調整范圍 | 0~200A | 0~138A | 0~105A |
| 額定功率 | - | 4800W | 4968W | 5040W |
| 紋波與噪聲（最大） | - | 150mVp-p | 200mVp-p | 200mVp-p |
| 電壓精度 | - | ±1.0% | ±1.0% | ±1.0% |
| 線性調整率 | - | ±0.5% | ±0.5% | ±0.5% |
| 負載調整率 | - | ±0.5% | ±0.5% | ±0.5% |
| 輸入交流電流（Typ.） | 230VAC（3 相 3 線△） | 75A | 75A | 75A |
| 輸入交流電流（Typ.） | 400VAC（3 相 4 線 Y） | 50A | 50A | 50A |
| 浪涌電流（Typ.） | 230VAC（3 相 3 線△） | 15A | 15A | 15A |
| 浪涌電流（Typ.） | 400VAC（3 相 4 線 Y） | 9A | 9A | 9A |
| 保持時間（Typ.） | 75% 負載（230VAC） | 20ms | 20ms | 20ms |
| 保持時間（Typ.） | 滿載（230VAC） | 14ms | 14ms | 14ms |
四、保護功能
| 保護類型 | 保護機制 |
|---|---|
| 過負載保護 | 兩種模式：1. 連續恒流模式（DIP-SW position-1 OFF）；2. 延遲關斷模式（DIP-SW position-1 ON，5 秒后切斷輸出） |
| 過電壓保護 | 關斷輸出電壓，重啟后恢復；保護閾值：24V 機型 30~33.6V、36V 機型 45~50.4V、48V 機型 60~67.2V |
| 過溫度保護 | 關斷輸出電壓，溫度下降后自動恢復 |
| 短路保護 | 觸發后切斷輸出，重啟后恢復 |
| 風扇警報 | 風扇失效時通過報警信號輸出提示 |
| 漏電流保護 | <3.5mA / △305VAC（Y530VAC） |
五、功能配置
遙感功能：補償開關電源與負載間 0.3V 電壓降，+S 與 + V、-S 與 - V 默認短接，感應線需絞繞以減小噪音
輸出電壓調整：兩種方式 ——① 內部電位器（SVR）；② 外部電壓（CN313/CN314 的 PV + 與 PV - 間，0~4VDC 對應 20~120% 額定電壓）

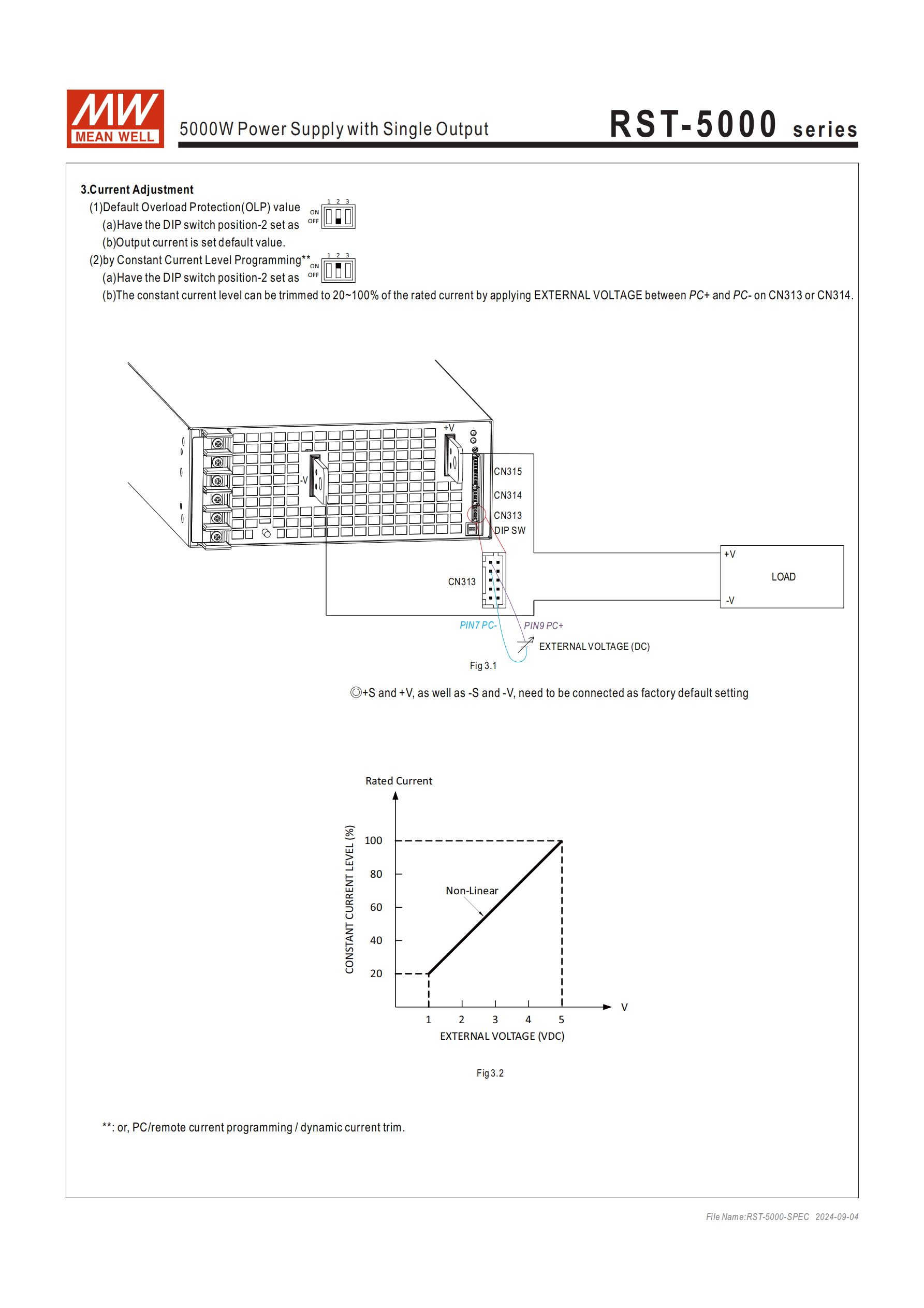

恒流值調整：通過外部電壓（CN313/CN314 的 PC + 與 PC - 間，0~5VDC 對應 20~100% 額定電流）
遙控開關：通過 CN313/CN314 pin10（RC+）與 CN315 pin1（12V-AUX）間的短路 / 開路控制，短路開啟、開路關斷

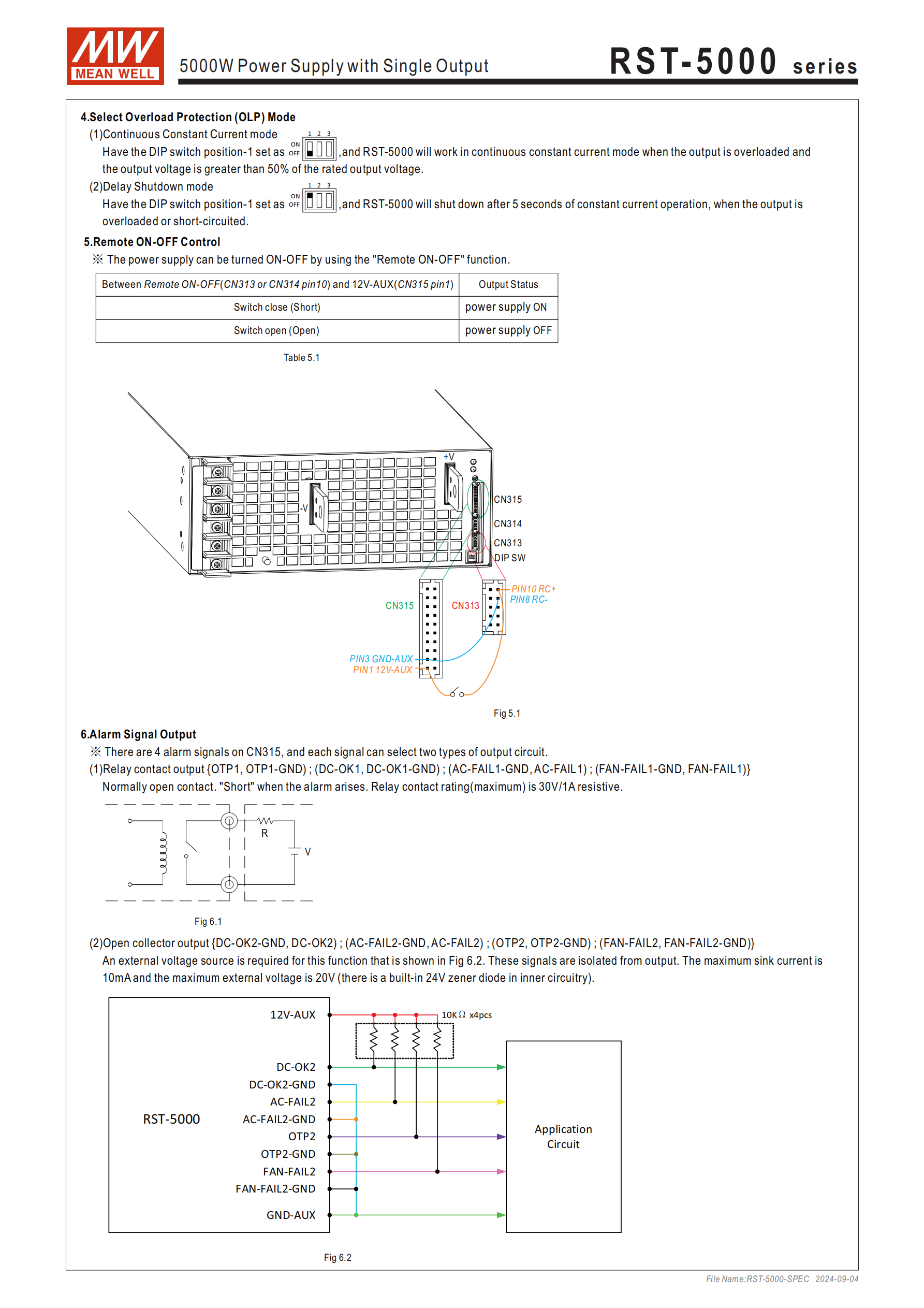

報警信號輸出：CN315 提供 4 種信號（AC fail、DC OK、fan fail、OTP），支持繼電器觸點輸出（常開，30V/1A）和集電極開路輸出（最大 10mA 吸收電流、20V 外部電壓）
輔助電源：12V@0.1A（CN315 pin1，不受遙控開關控制）
六、物理與環境參數
尺寸：460×211×83.5mm（L×W×H）
重量：單機 10Kg，包裝規格 1pcs/10.1Kg/0.85CUFT
工作溫度：-30~+70℃（參考減額曲線）
存儲溫度：-40~+85℃
工作濕度：10~95% RH（無冷凝）
存儲濕度：20~90% RH（無冷凝）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
溫度系數：±0.03%/℃（0~50℃）
七、安規與電磁兼容
安全規范：UL62368-1、CAN/CSA C22.2 No.62368-1、TUV BS EN/EN62368-1、EAC TP TC 004
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100MΩ / 500VDC / 25℃ / 70% RH
電磁兼容發射：傳導發射 BS EN/EN55032（CISPR32）Class A；輻射發射 BS EN/EN55032（CISPR32）Class A；諧波電流 BS EN/EN61000-3-2 Class A；電壓閃爍 BS EN/EN61000-3-3
電磁兼容抗擾度：ESD Level 3（8KV 空氣 / 4KV 接觸）、輻射抗擾度 Level 3、EFT/Burst Level 3、浪涌 Level 4（4KV 線 - 地 / 2KV 線 - 線）、傳導抗擾度 Level 3、磁場 Level 4、電壓暫降與中斷滿足 BS EN/EN61000-4-11
MTBF：Telcordia SR-332（Bellcore）293.3K hrs；MIL-HDBK-217F（25℃）34.7K hrs
八、連接與安裝

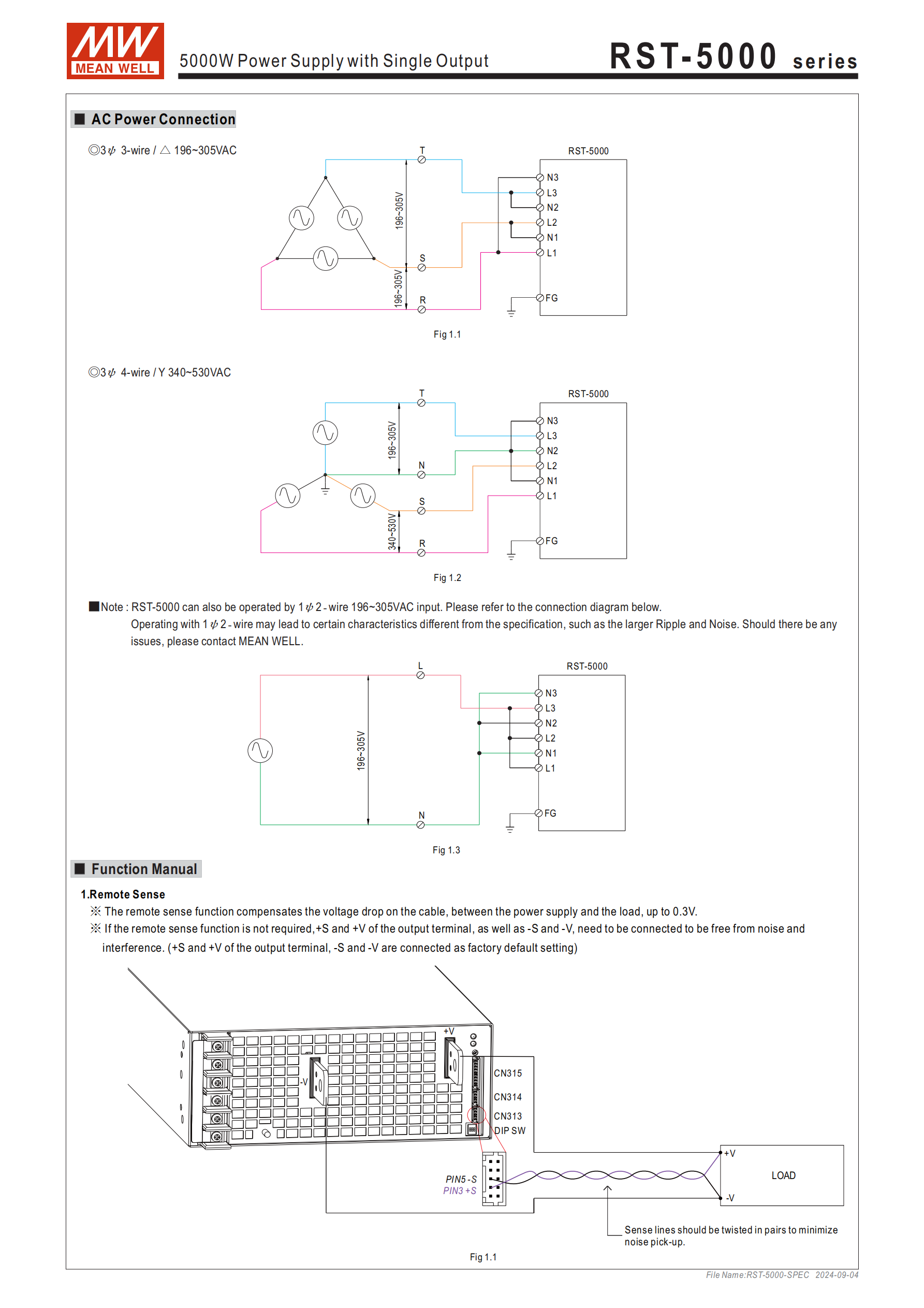

輸入連接：支持 3 相 3 線△、3 相 4 線 Y、1 相 2 線三種方式（具體接線圖見文檔）
控制接口：
CN313/CN314（10Pin）：負責電流共享（CS+/-）、遙感（+S/-S）、電壓調整（PV+/-）、電流調整（PC+/-）、遙控開關（RC+/-）
CN315（20Pin）：負責輔助電源（12V-AUX/GND-AUX）、報警信號輸出、本地感應（+V/-V signal）
端子規格：CN313/CN314 配套 HRS DF11-10DP-2DS（端子 HRS DF11-10DS）；CN315 配套 HRS DF11-20DP-2DS（端子 HRS DF11-20DS）
安裝要求：使用 M4 螺絲，推薦安裝扭矩 7~10Kgf-cm；并聯時遙感感應線需距離輸入線至少 30cm，傳感線連接到主要單元
LED 指示燈：綠色 LED1（輸出電壓正常）、紅色 LED2（保護措施觸發）
九、應用場景
工業控制或自動化裝置
測試和測量儀器
激光相關類機器
老化設備
RF 應用程序
電動自行車或汽車充電器
恒流源
4. 關鍵問題
問題 1：RST-5000 系列的三種機型在輸出電壓、額定電流和功率上的核心差異是什么？如何選擇適配的機型？
答案：三種機型的核心參數差異如下表所示：
| 機型 | 輸出電壓 | 額定電流 | 額定功率 |
|---|---|---|---|
| RST-5000-24 | 24V | 200A | 4800W |
| RST-5000-36 | 36V | 138A | 4968W |
| RST-5000-48 | 48V | 105A | 5040W |
| 選擇依據：根據負載的額定電壓需求匹配機型（如 24V 負載選 RST-5000-24），同時確保負載的額定電流不超過機型額定電流、額定功率不超過機型額定功率；若需更高功率，可通過 3+1 臺并聯擴展至 20000W。 |
問題 2：RST-5000 系列的過負載保護有兩種模式，分別是什么？如何切換？適用場景有哪些？
答案：兩種過負載保護模式及相關信息如下：
連續恒流模式：切換方式為 DIP-SW position-1 設置為 OFF；工作機制是輸出過載或輸出電壓高于額定電壓 50% 時，電源工作在恒流模式，持續提供穩定電流；適用場景：需要恒流供電的設備（如 LED 老化設備、恒流源應用），避免過載時突然斷電影響設備運行。
延遲關斷模式：切換方式為 DIP-SW position-1 設置為 ON；工作機制是過載或短路時，延遲 5 秒后切斷輸出，重啟后恢復；適用場景：對斷電敏感、需短暫過載容錯的工業控制設備，防止瞬間沖擊導致誤觸發斷電。
問題 3：RST-5000 系列如何實現多臺并聯擴展功率？并聯時需注意哪些關鍵事項？
答案：

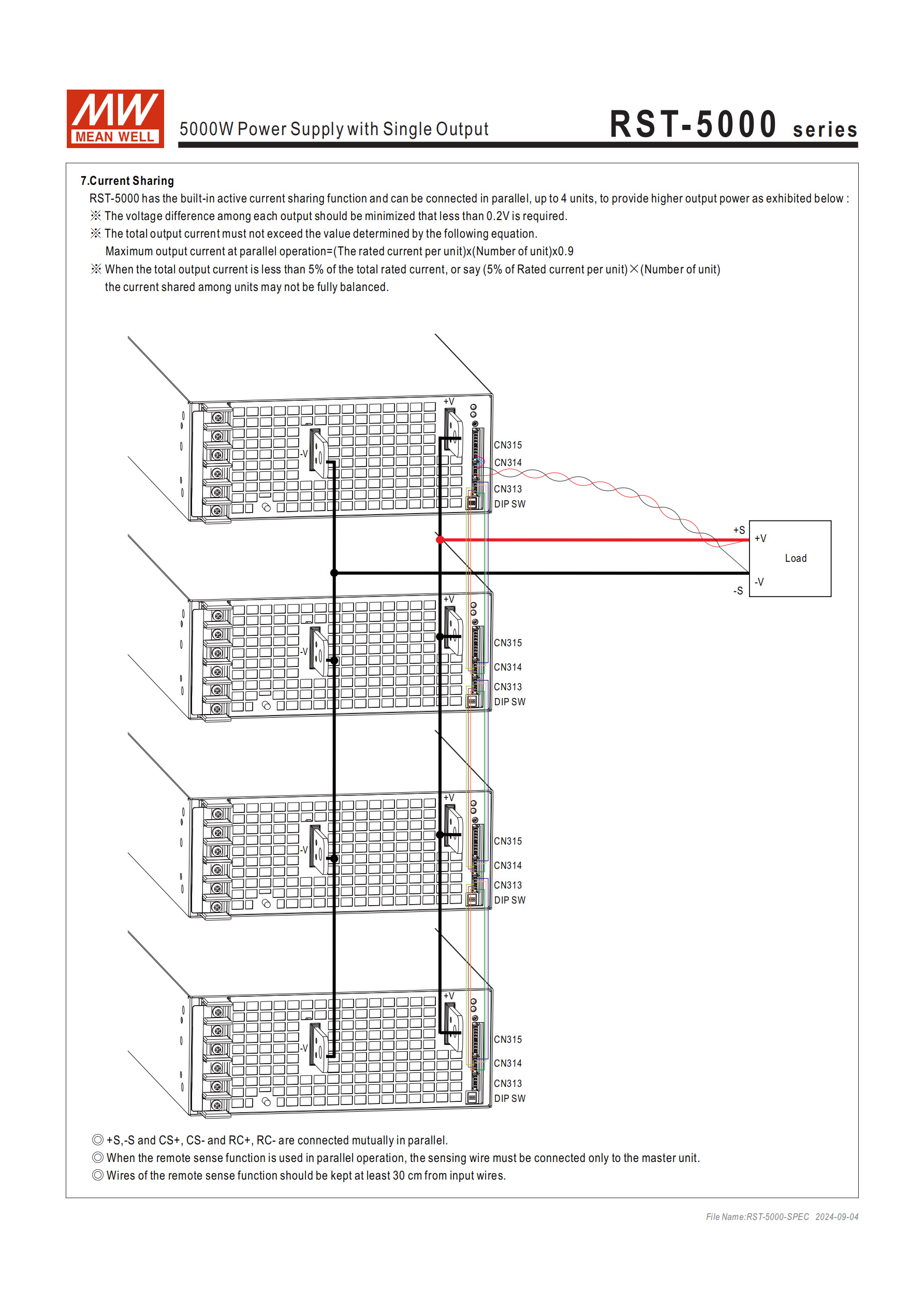

并聯實現方式：利用內置主動式均流功能，支持 3+1 臺并聯，最大輸出功率可達 20000W，并聯時需將各單元的 + S、-S、CS+、CS-、RC+、RC - 相互并聯。
關鍵注意事項：
各并聯單元間的輸出電壓差異需小于 0.2V，避免電流分配不均；
總輸出電流不可超過 “各組額定電流 × 組數 ×0.9”，防止過載損壞；
當總輸出電流小于總額定電流的 5%（或單臺額定電流 × 組數 ×5%）時，電流可能無法完全均衡，需避免輕載并聯場景；
遙感感應線需距離輸入線至少 30cm，減少干擾；
并聯使用遙感功能時，傳感線必須連接到主要單元，確保電壓補償準確性。
