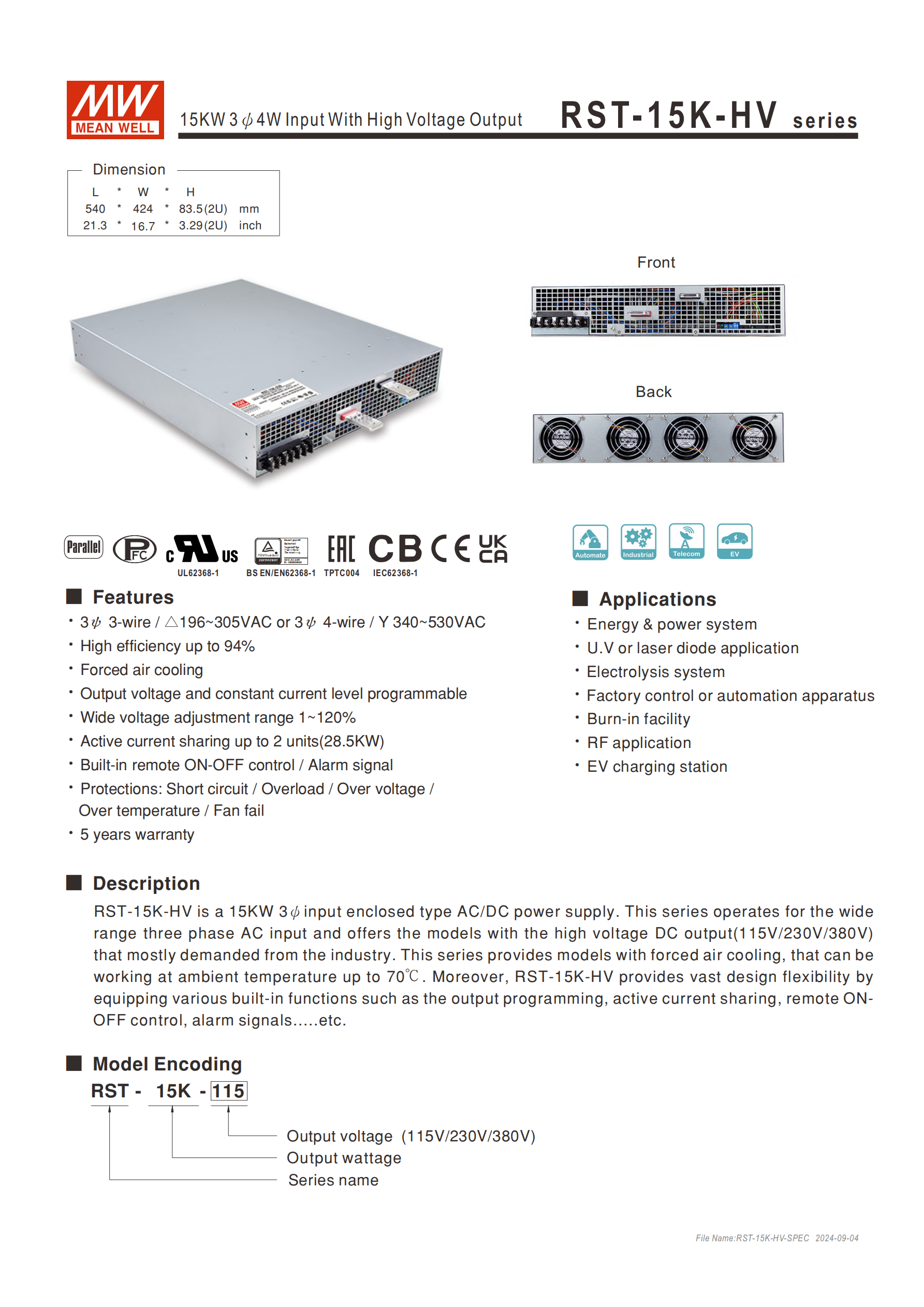

RST-15K-HV 系列是一款 15KW 三相交流輸入封閉式 AC/DC 電源，支持三相三線△196~305VAC 或三相四線 Y 340~530VAC 寬輸入范圍，提供 115V/230V/380V 直流輸出型號，效率高達 94%，采用自然風冷冷卻，最高工作溫度 70℃，具備輸出電壓 / 恒流可編程、電流共享（最多 2 臺并聯）、遠程 ON-OFF 控制及短路 / 過負載等多重保護功能，通過 UL62368-1 等多項安規認證，適用于能源電力系統、電動車充電站等多領域，享有5 年保固。
一、產品基礎信息
| 項目 | 詳情 |
|---|---|
| 產品名稱 | RST-15K-HV 系列 |
| 產品類型 | 15KW 3ψ4W 輸入帶高壓輸出封閉式 AC/DC 電源 |
| 核心特性 | 寬電壓輸入、高壓輸出、高效節能、可編程控制、多重保護 |
| 安規認證 | UL62368-1、CAN/CSA C22.2、TUV BS EN/EN62368-1、EAC TP TC 004 |
| 保固期限 | 5 年 |
| 應用領域 | 能源電力系統、紫外線或激光二極管應用、電解系統、工廠控制 / 自動化設備、老化設施、射頻應用、電動車充電站 |

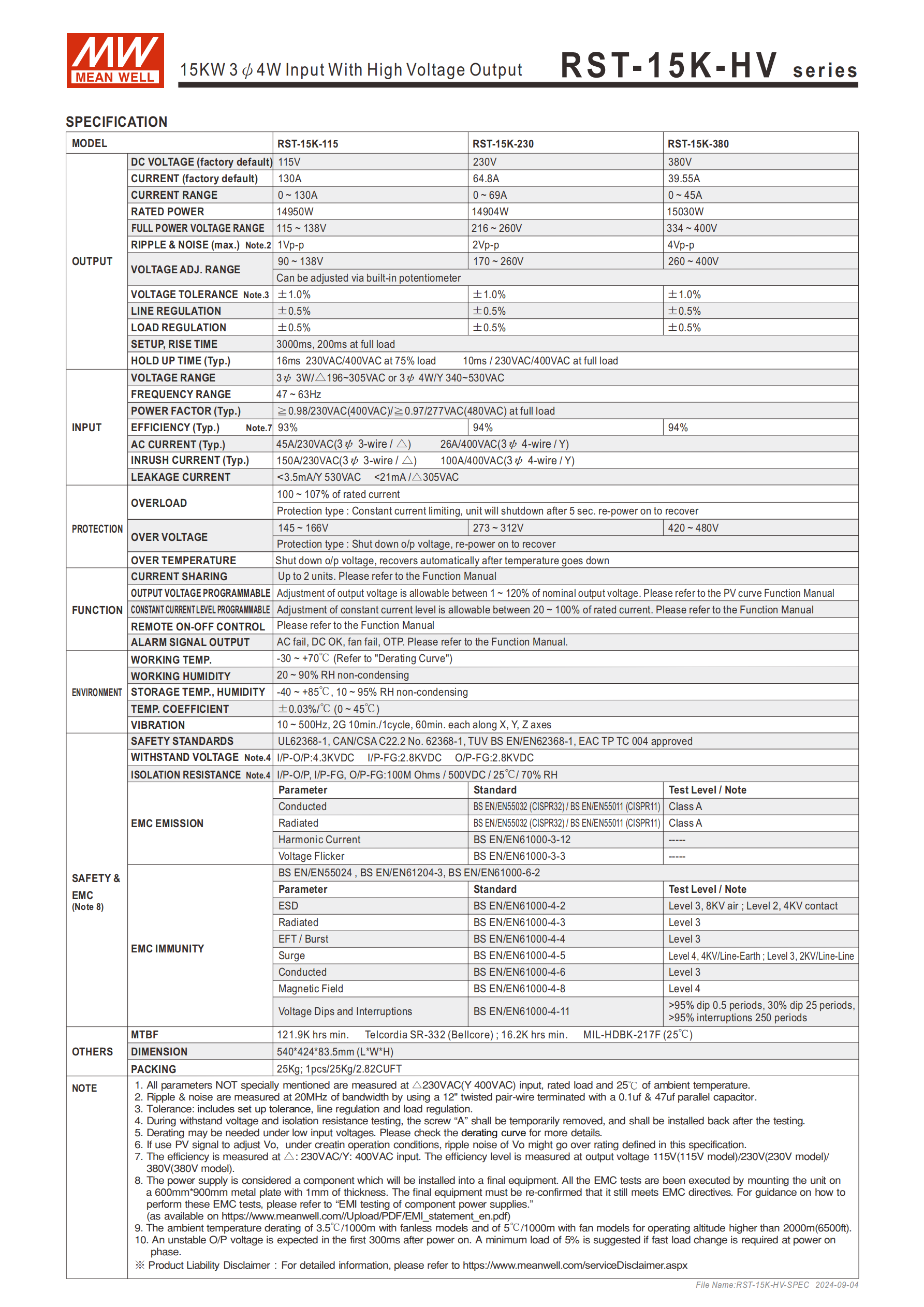

二、電氣核心參數

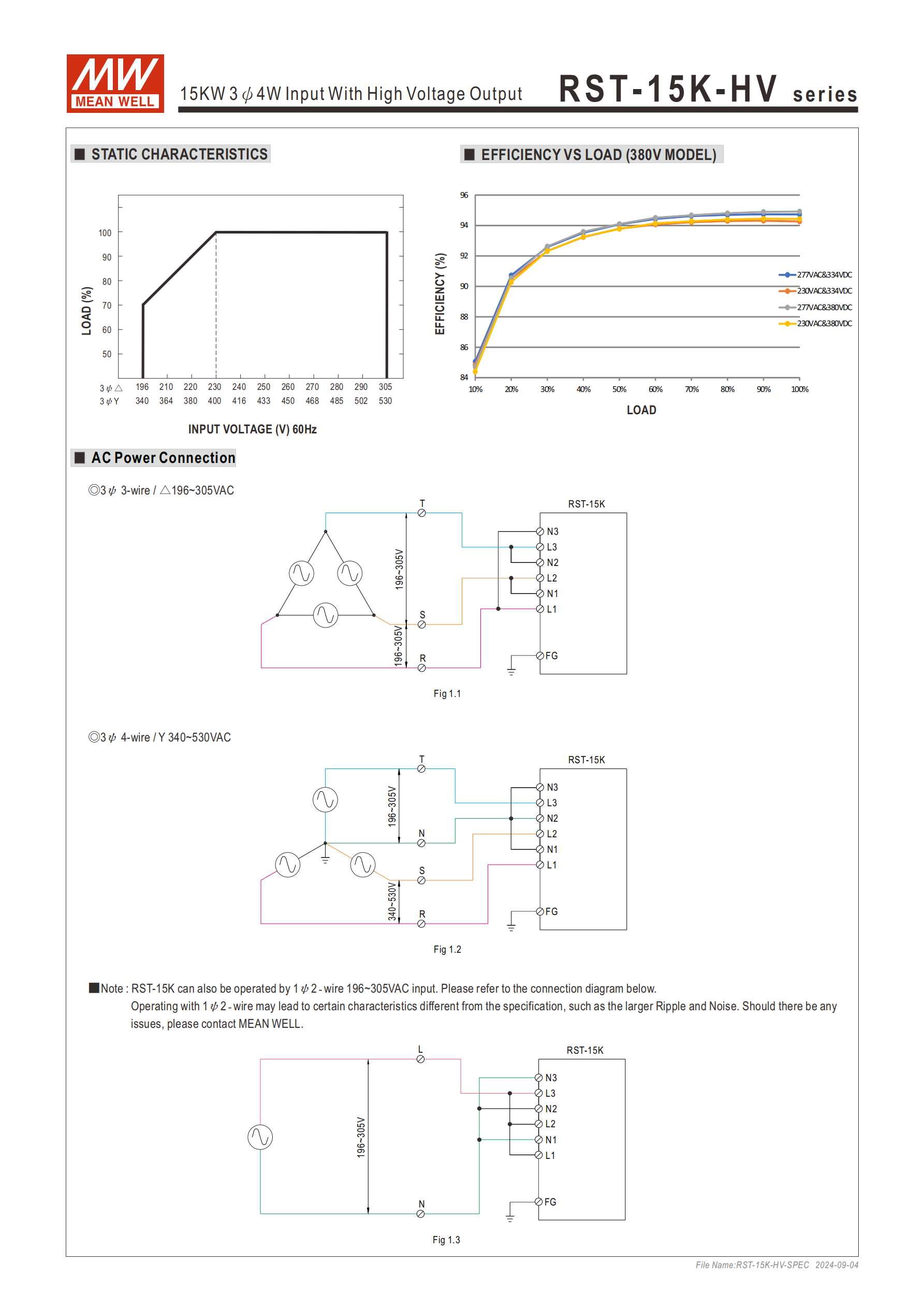

（1）輸入規格
| 參數 | 具體內容 |
|---|---|
| 電壓范圍 | 三相三線△：196~305VAC；三相四線 Y：340~530VAC |
| 頻率范圍 | 47~63Hz |
| 功率因素（Typ.） | ≥0.98（230VAC/400VAC 滿載）；≥0.97（277VAC/480VAC 滿載） |
| 效率（Typ.） | 最高 94%（380V 機型），最低 93% |
| 浪涌電流（Typ.） | 150A/230VAC（3ψ3-wire/△）；100A/400VAC（3ψ4-wire/Y） |
| 漏電流 | <3.5mA/Y 530VAC；<21mA/△ 305VAC |
（2）輸出規格（主流型號）
| 參數 | RST-15K-115 | RST-15K-380 |
|---|---|---|
| 出廠設定直流電壓 | 115V | 380V |
| 出廠設定電流 | 130A | 39.55A |
| 電流范圍 | 0~130A | 0~45A |
| 額定功率 | 14950W | 15030W |
| 全功率電壓范圍 | 115~138V | 334~400V |
| 電壓調整范圍 | 90~138V（1~120%） | 260~400V（1~120%） |
| 紋波與噪聲（最大） | 1Vp-p | 4Vp-p |
| 電壓精度 | ±1.0% | ±1.0% |
| 負載調整率 | ±0.5% | ±0.5% |
| 保持時間（Typ.） | 16ms（230VAC/400VAC 75% 負載） | 10ms（230VAC/400VAC 滿載） |
三、核心功能與操作

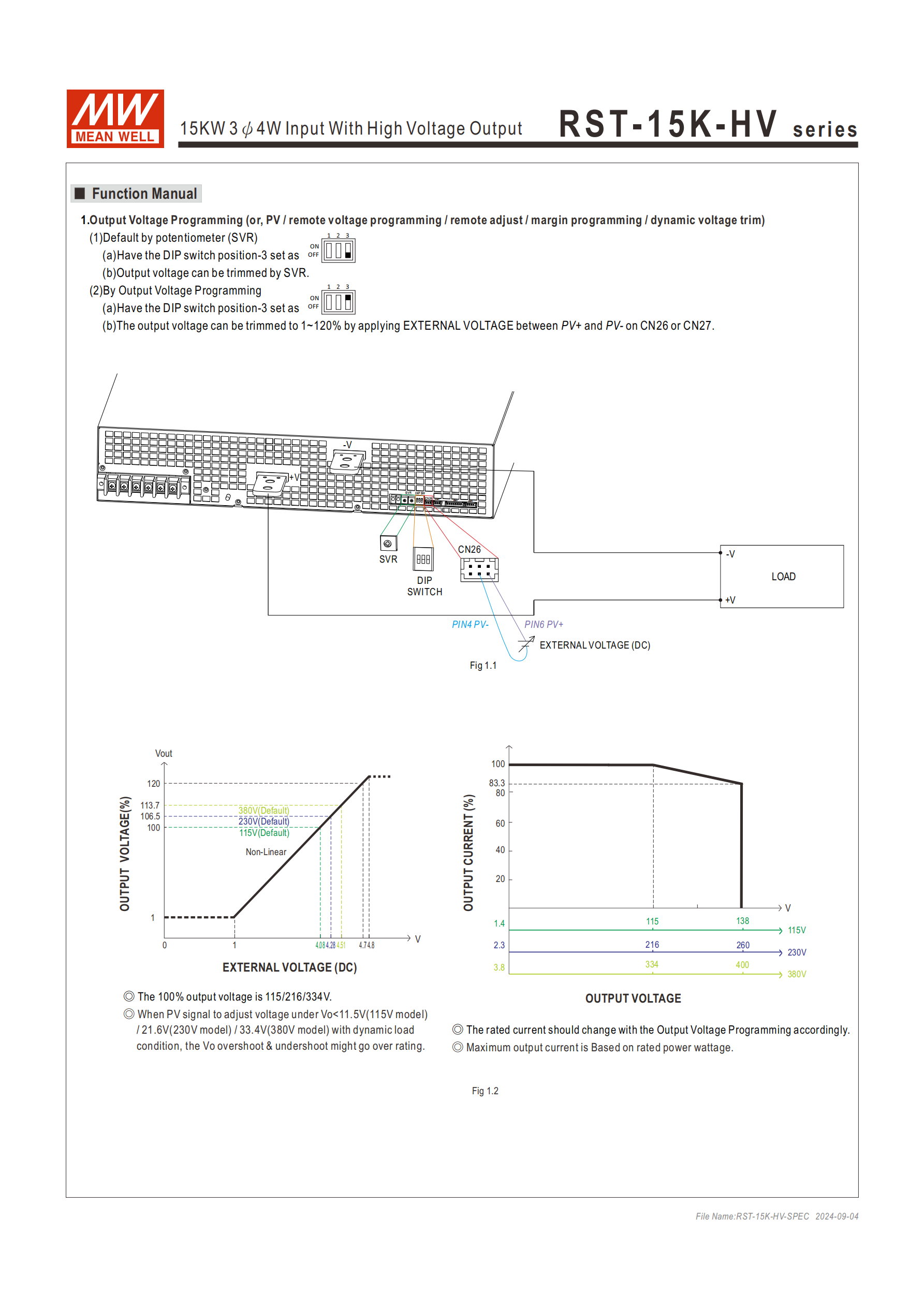

（1）輸出調整功能
輸出電壓調整：支持兩種方式，一是通過內建電位器（SVR）調節，二是通過 CN26/CN27 的 PV + 和 PV - 施加外部直流電壓，調整范圍 1~120% 額定輸出電壓。
恒流值調整：通過 CN26/CN27 的 PC + 和 PC - 施加外部直流電壓，調整范圍 20~100% 額定電流，默認過載保護值為 100~107% 額定電流。
過載保護（OLP）模式：默認連續恒流模式，可通過 DIP 開關位置 1 設置為延時關機模式（過載 5 秒后關閉）。

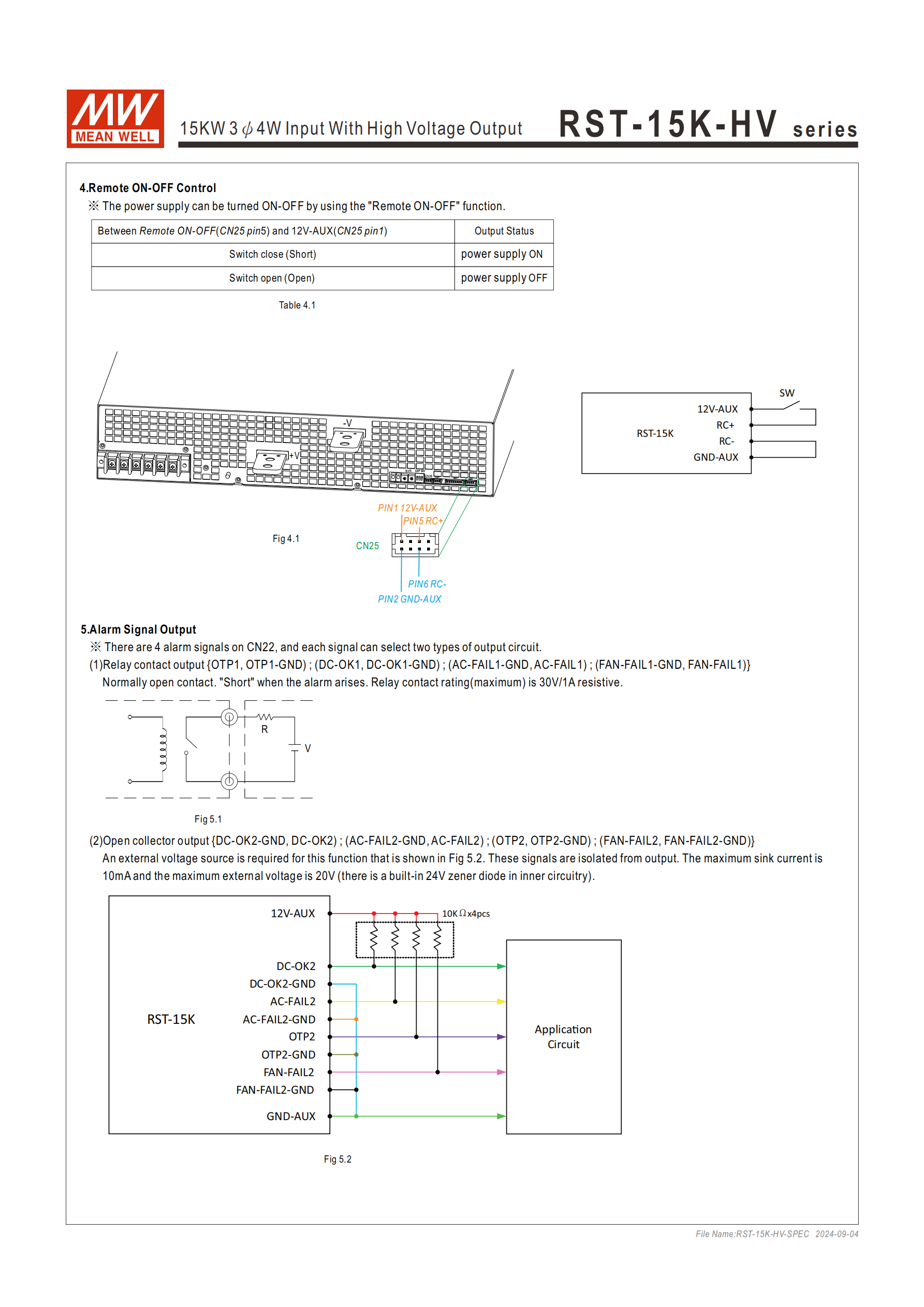

（2）控制與報警功能
遙控開 / 關：通過 CN25 pin5（RC+）和 pin6（RC-）與 12V-AUX 連接，短路時電源開啟，開路時關閉。
報警信號輸出：CN22 提供 4 種報警信號（AC fail、DC OK、fan fail、OTP），支持繼電器觸點輸出（常開，最大 30V/1A）和集電極開路輸出（最大吸收電流 10mA，最大外部電壓 20V）。

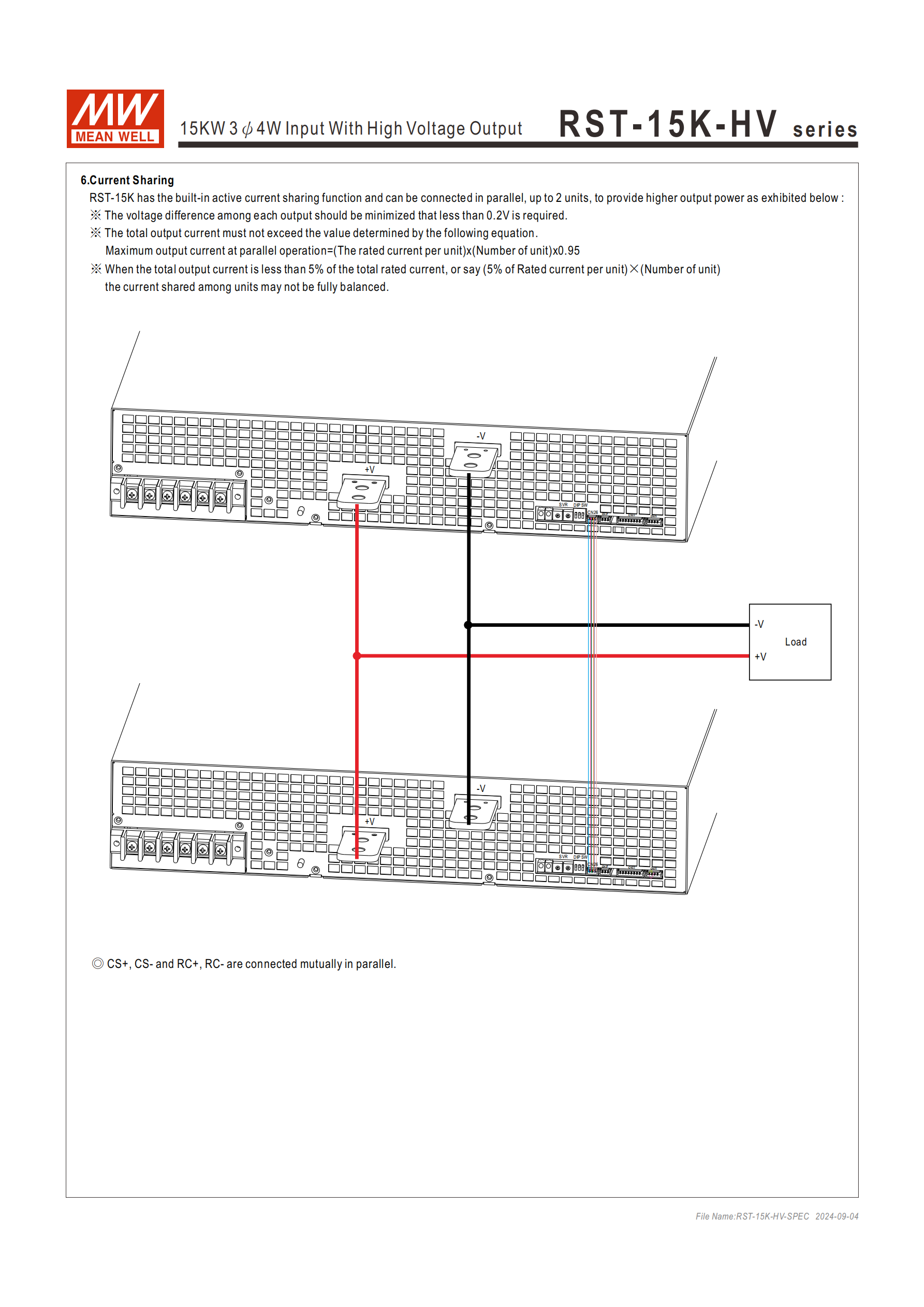

（3）均流擴展功能
最多支持 2 臺電源并聯，實現電流共享，總輸出功率最大可達 28.5KW。
并聯要求：各單元輸出電壓差異＜0.2V；總輸出電流≤各組額定電流 × 組數 ×0.95；總輸出電流≥總額定電流 5% 時均流效果更佳。
四、物理與環境參數
| 項目 | 詳情 |
|---|---|
| 尺寸（LWH） | 54042483.5mm（公差 ±0.5mm） |
| 包裝重量 | 25Kg / 臺，1pcs/25Kg/2.82CUFT |

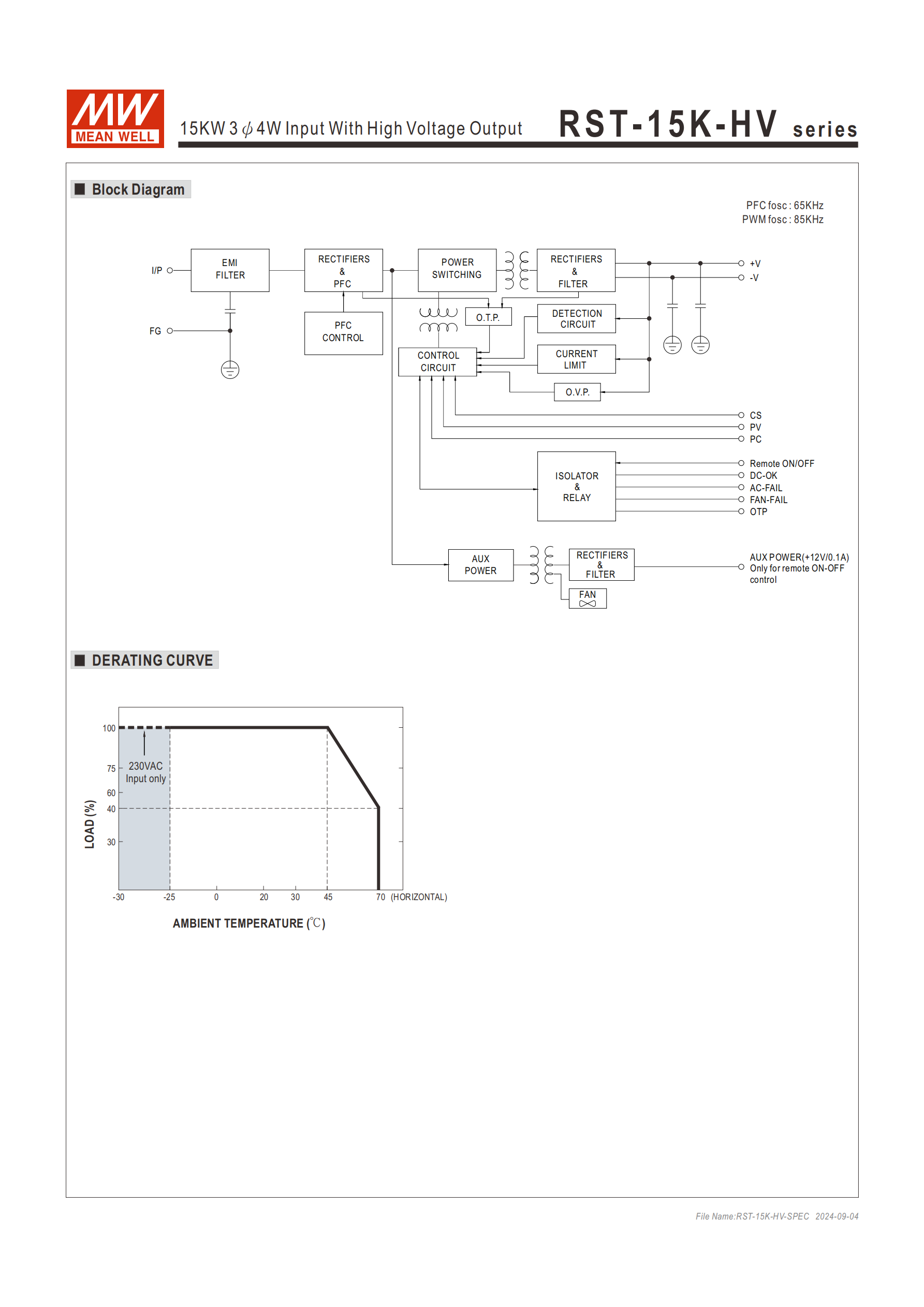

| 工作溫度 | -30~+70℃（需參考減額曲線） |
| 工作濕度 | 20~90% RH，無冷凝 |
| 儲存溫度 / 濕度 | -40~+85℃，10~95% RH，無冷凝 |
| 溫度系數 | ±0.03%/℃（0~45℃） |
| 耐振動 | 10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘 |
| 安裝要求 | 推薦 M4 螺絲，最大穿透深度 5mm，安裝扭矩 7~10Kgf-cm |
五、關鍵備注
所有規格參數默認在輸入 230VAC△（400VAC Y）、額定負載、常溫環境下量測。
紋波和噪聲測量需使用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下量測。
海拔超過 2000 米時，無風扇機型環境溫度每升高 1000 米下降 3.5℃。
上電前 300ms 輸出電壓可能不穩定，通電階段需快速負載變化時，建議最小負載為 5%。
4. 關鍵問題
問題 1：RST-15K-HV 系列電源的輸入輸出電壓范圍及核心效率表現如何？
答案：輸入電壓支持三相三線△196~305VAC 或三相四線 Y 340~530VAC，頻率范圍 47~63Hz；輸出電壓提供 115V、230V、380V 三種型號，電壓調整范圍均為 1~120% 額定輸出電壓（如 115V 機型可調整至 90~138V）。核心效率表現優異，典型效率最高達 94%（380V 機型），最低為 93%，功率因素滿載時≥0.97，節能效果突出。
問題 2：該系列電源具備哪些核心控制功能，且如何實現輸出參數調整？
答案：核心控制功能包括輸出參數可編程、遙控開 / 關、4 種報警信號輸出（AC fail、DC OK、fan fail、OTP）及最多 2 臺并聯均流。輸出參數調整方式如下：①輸出電壓調整：通過內建電位器（SVR）或 CN26/CN27 的 PV+/- 施加外部直流電壓，調整范圍 1~120%；②恒流值調整：通過 CN26/CN27 的 PC+/- 施加外部直流電壓，調整范圍 20~100% 額定電流；③過載保護模式：可通過 DIP 開關切換連續恒流模式（默認）或延時關機模式（過載 5 秒關閉）。
問題 3：在實際應用中，該電源的安裝與并聯擴展有哪些關鍵注意事項？
答案：①安裝注意事項：采用 M4 螺絲固定，最大穿透深度 5mm，安裝扭矩控制在 7~10Kgf-cm；工作環境溫度需在 - 30~70℃，海拔超 2000 米時需按每 1000 米降 3.5℃調整環境溫度；上電前 300ms 輸出不穩定，需快速負載變化時最小負載設為 5%。②并聯擴展注意事項：最多支持 2 臺并聯，各單元輸出電壓差異需＜0.2V；總輸出電流不可超過 “各組額定電流 × 組數 ×0.95”；總輸出電流需≥總額定電流 5% 以保證均流效果；并聯時需將各機臺的 CS+/-、RC+/- 相互連接
