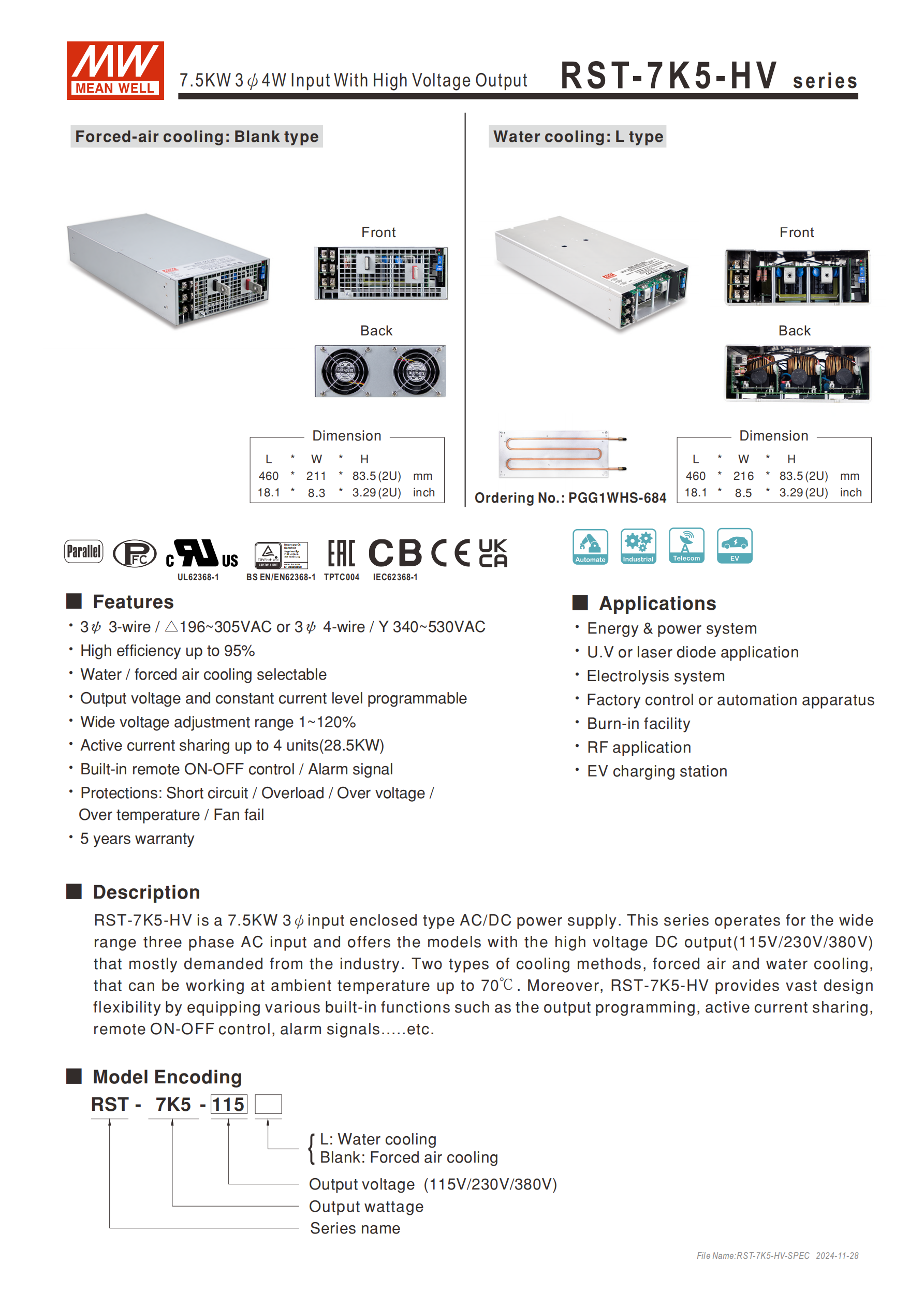

RST-7K5-HV 系列是一款額定功率7.5KW的封閉式 AC/DC 電源，支持三相三線△196~305VAC 或三相四線 Y340~530VAC 寬范圍輸入，提供115V/230V/380V三種直流輸出型號，具備強制風冷（Blank 類型）和水冷（L 類型）兩種冷卻方式，最高工作溫度達70℃ ，效率高達95% ；核心功能包括輸出電壓（1~120%）與恒流值（20~100%）可編程、最多 4 臺并聯均流（最大 28.5KW）、遠程 ON-OFF 控制及 AC fail/DC OK 等報警信號輸出，內置短路 / 過負載 / 過電壓 / 過溫度等多重保護，通過 UL62368-1 等多項安全認證，適用于能源電力系統、電動車充電站、激光二極管應用等場景，提供5 年保固。
一、產品概述
系列名稱：RST-7K5-HV 系列
產品類型：封閉式 AC/DC 電源
核心定位：7.5KW 功率級，寬電壓輸入 + 高壓直流輸出，支持多場景工業應用
冷卻方式：兩種可選
強制風冷（Blank 類型）
水冷（L 類型）
保固期限：5 年
安全認證：UL62368-1、CAN/CSA C22.2、TUV BS EN/EN62368-1、EAC TP TC 004 No.62368-1
二、關鍵電氣參數

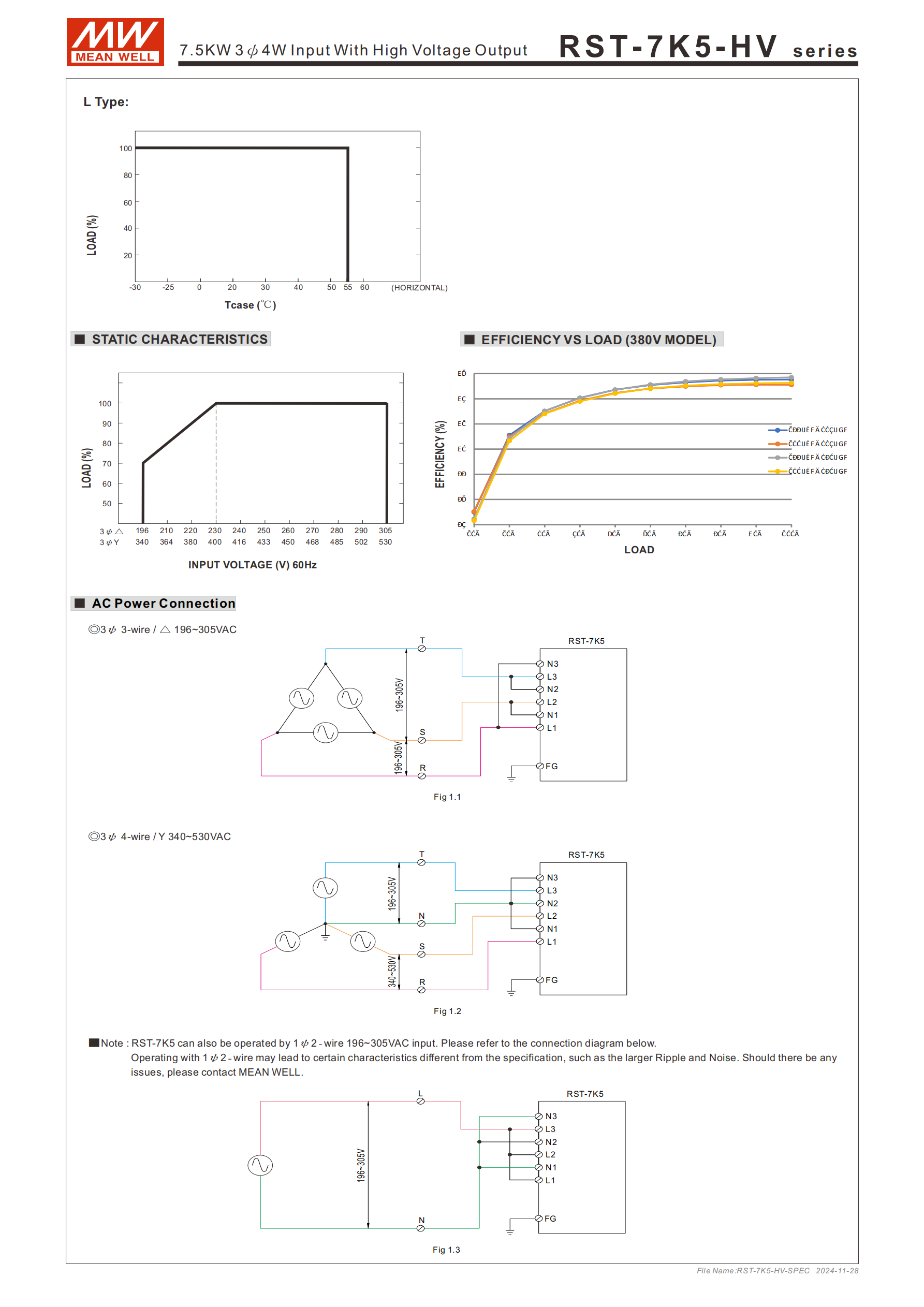

（1）輸入規格
| 項目 | 參數詳情 |
|---|---|
| 電壓范圍 | 三相三線△：196~305VAC；三相四線 Y：340~530VAC；支持單相二線 196~305VAC（特殊連接） |
| 頻率范圍 | 47~63Hz |
| 功率因素（Typ.） | ≥0.98（230VAC/400VAC）；≥0.97（277VAC/480VAC） |
| 浪涌電流（Typ.） | 75A/230VAC（△）；50A/400VAC（Y） |
| 漏電流 | <3.5mA（Y 530VAC）；<10mA（△ 305VAC） |

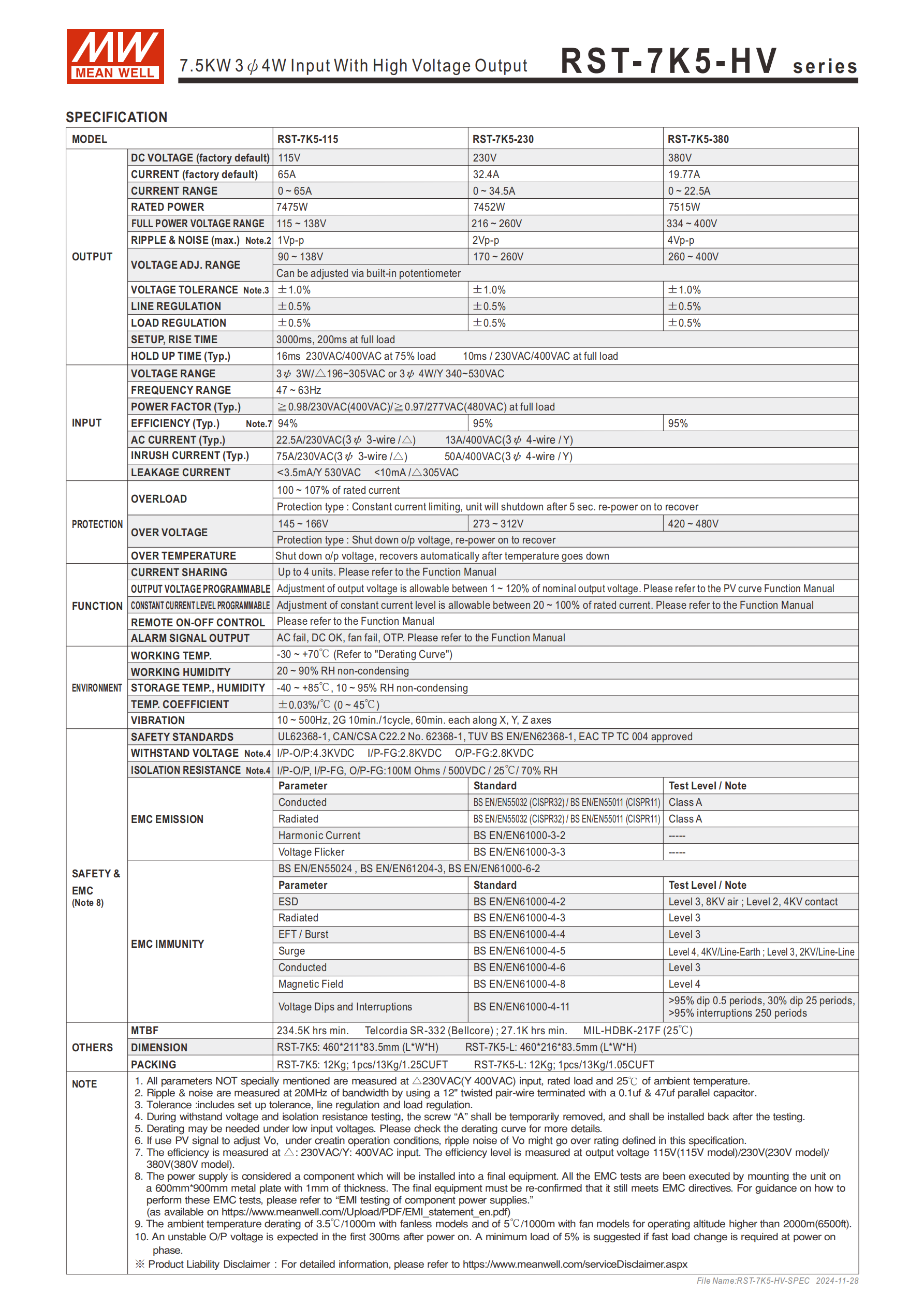

（2）輸出規格（三款型號核心參數）
| 型號 | 額定電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 紋波最大值 |
|---|---|---|---|---|---|
| RST-7K5-115 | 115V | 65A | 7475W | 90~138V | 1Vp-p |
| RST-7K5-230 | 230V | 34.5A | 7452W | 170~260V | - |
| RST-7K5-380 | 380V | 19.77A | 7515W | 260~400V | 4Vp-p |
電壓精度：±1.0%（含線性調整率 + 負載調整率）
負載調整率：±0.5%
啟動上升時間：3000ms（滿載）
保持時間：16ms（230VAC/400VAC，75% 負載）；10ms（滿載）
（3）效率表現
典型效率：最高 95%（380V 機型），115V 機型 94%
測試條件：230VAC/400VAC 輸入、額定負載、25℃環境溫度
三、核心功能與操作
（1）編程功能

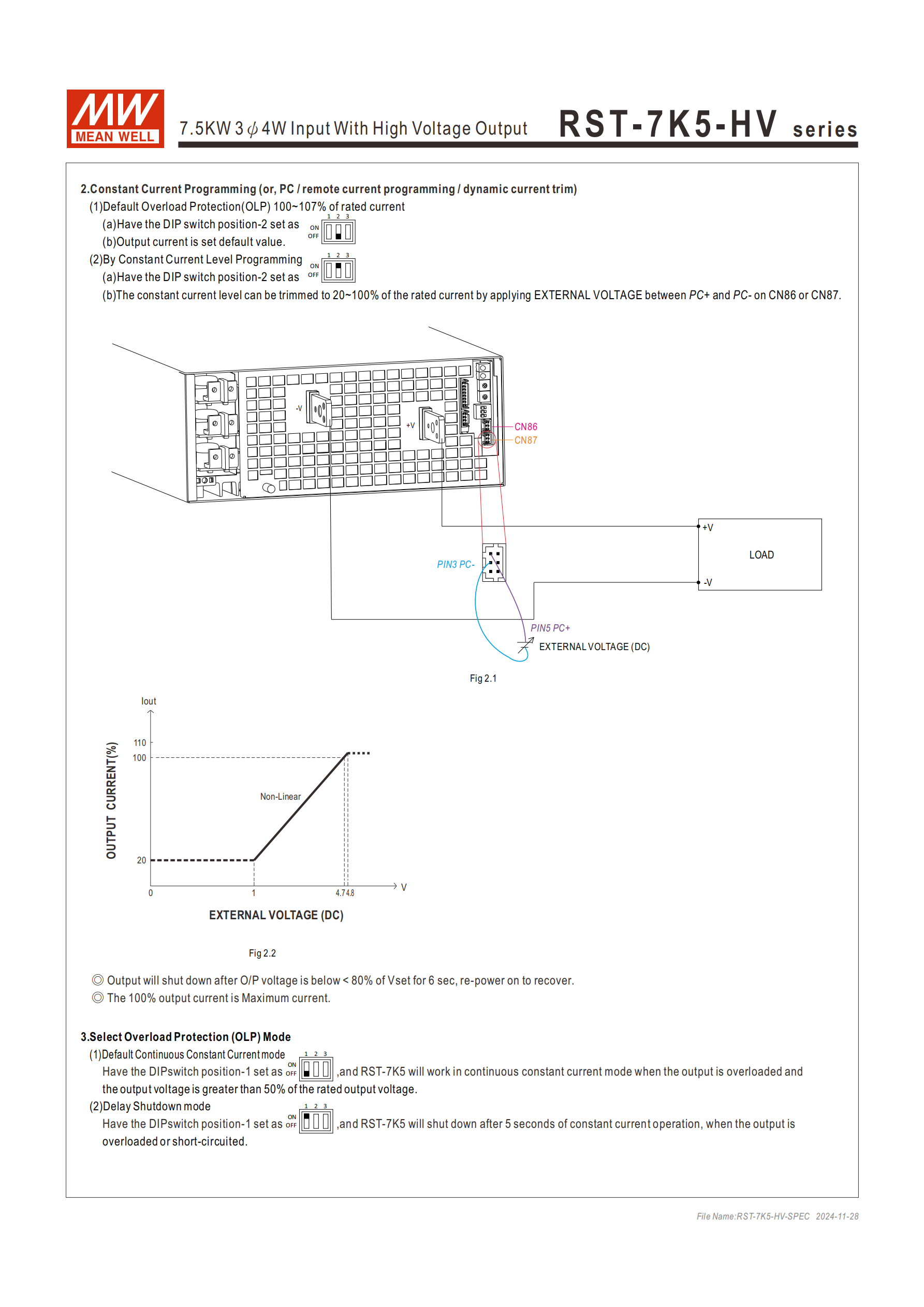

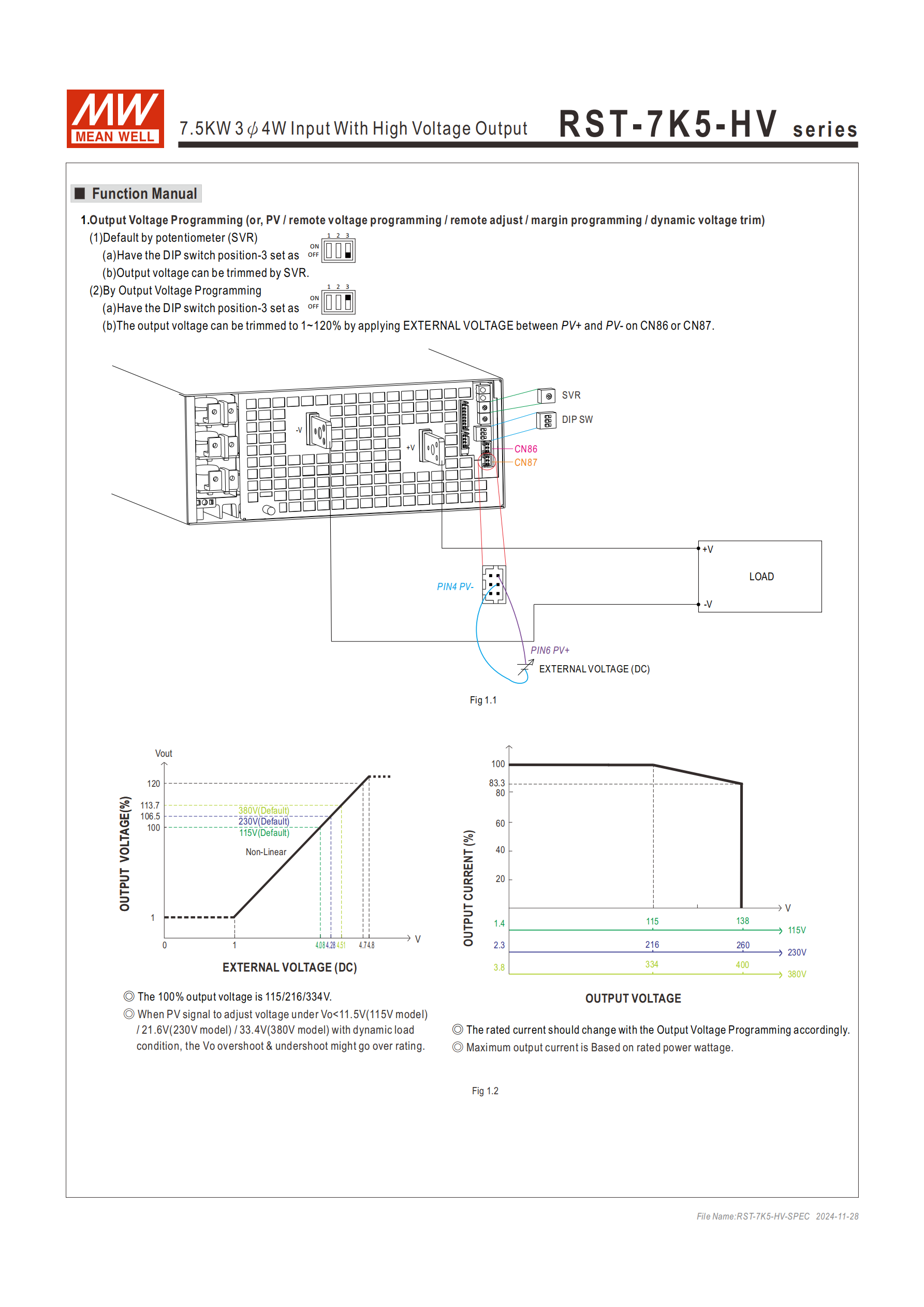

輸出電壓調整：支持 1~120% 額定電壓調節，可通過內置電位器（SVR）或外部 DC 電壓（PV 信號）實現
恒流值調整：支持 20~100% 額定電流調節，通過外部 DC 電壓（PC 信號）實現
過載保護（OLP）模式選擇：
默認：連續恒流模式（輸出電壓 > 50% 額定值時）
可選：延時關機模式（恒流運行 5 秒后關閉，需通過 DIP 開關設置）

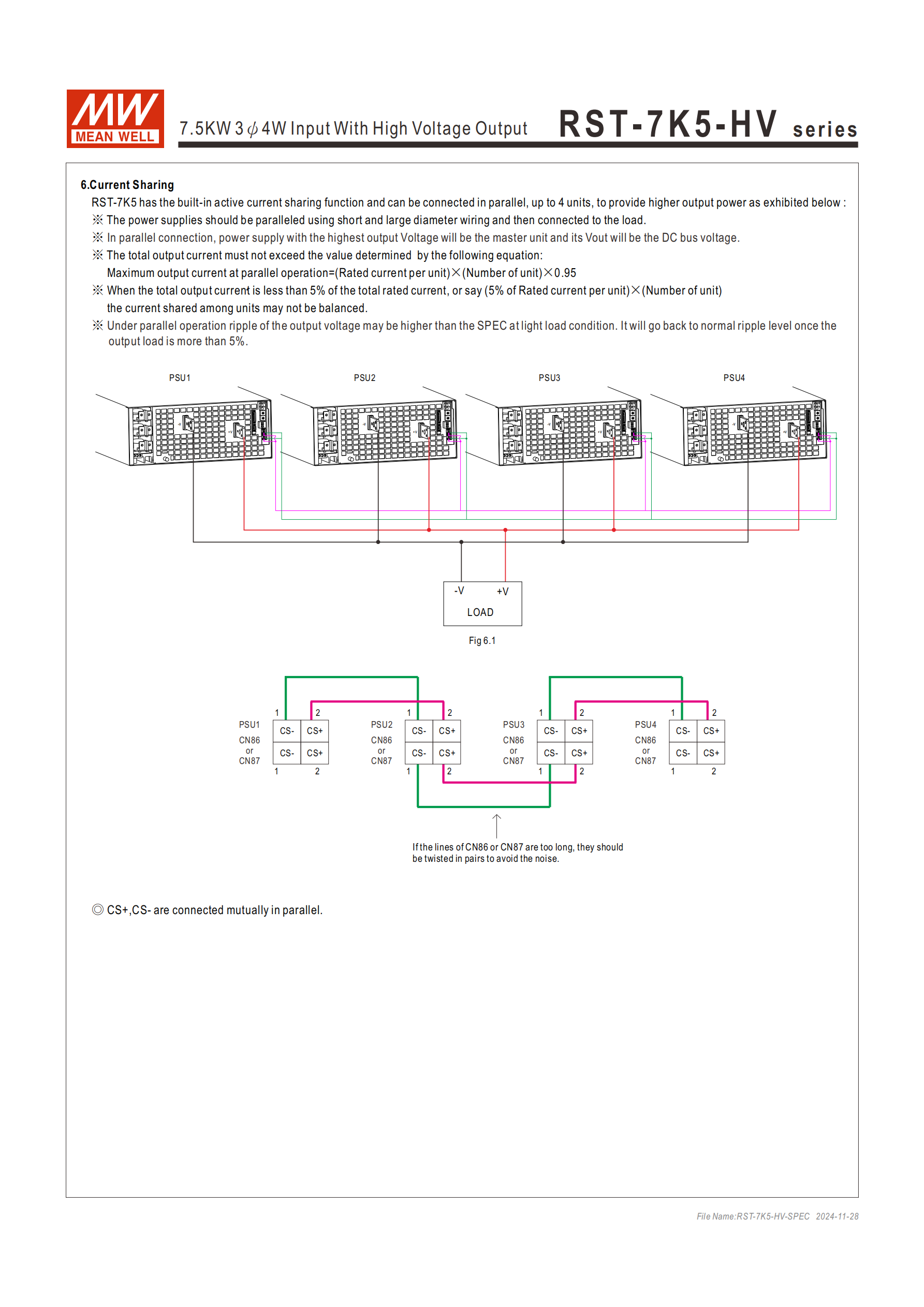

（2）并聯均流
最大并聯數量：4 臺（總功率最大 28.5KW）
均流規則：總輸出電流 = 各組額定電流 × 組數 ×0.95
注意事項：輕載（<5% 總額定電流）時均流效果可能不佳，紋波可能高于規格值
（3）控制與報警

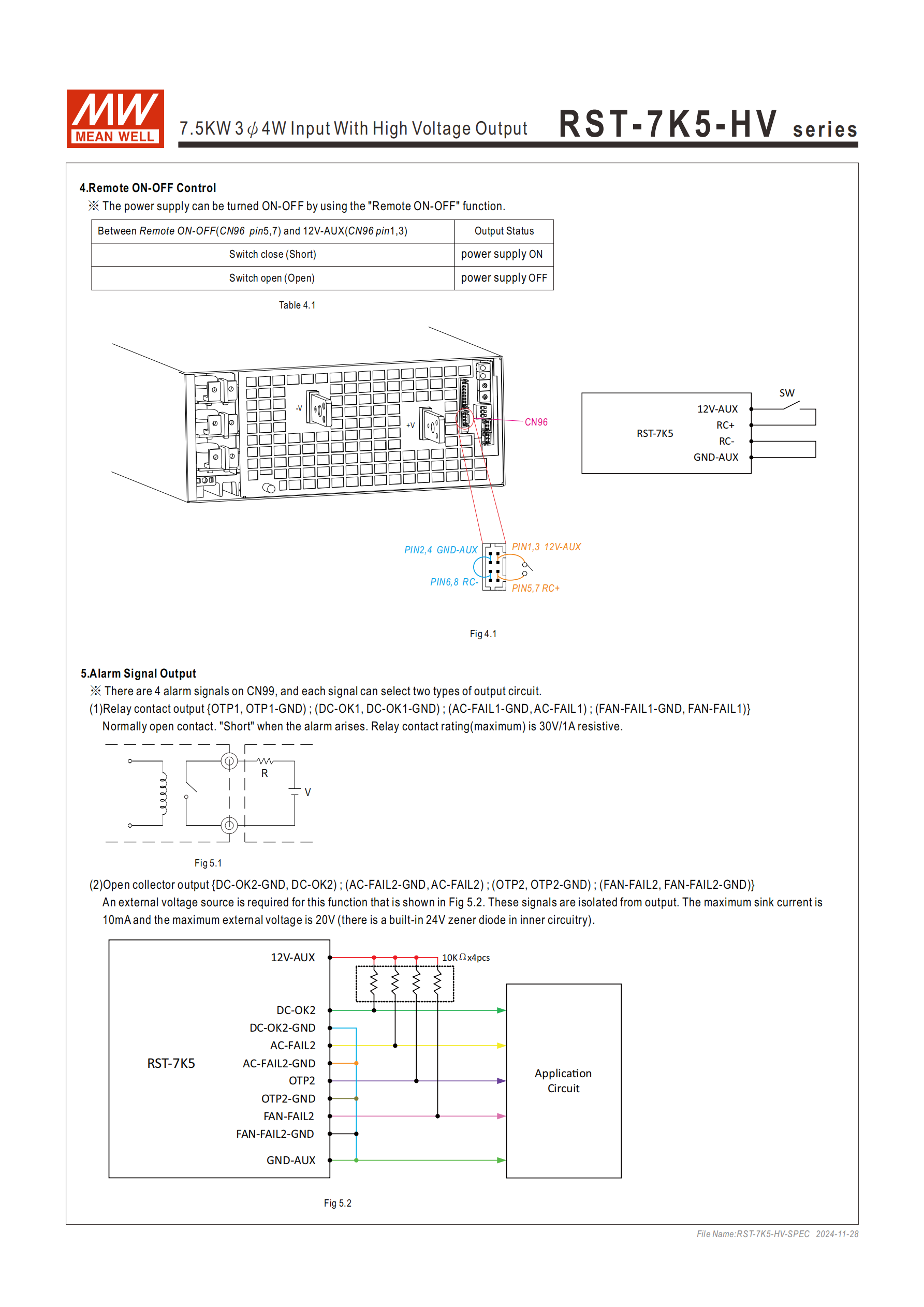

遙控開 / 關：通過 CN96 接口 RC + 與 RC - 的短路 / 開路控制（短路開機，開路關機）
報警信號輸出（CN99 接口）：
繼電器觸點輸出：DC-OK1、AC-FAIL1、OTP1、FAN-FAIL1（常開觸點，30V/1A）
集電極開路輸出：DC-OK2、AC-FAIL2、OTP2、FAN-FAIL2（需外部電壓源，最大 10mA 吸收電流）
四、物理與環境參數

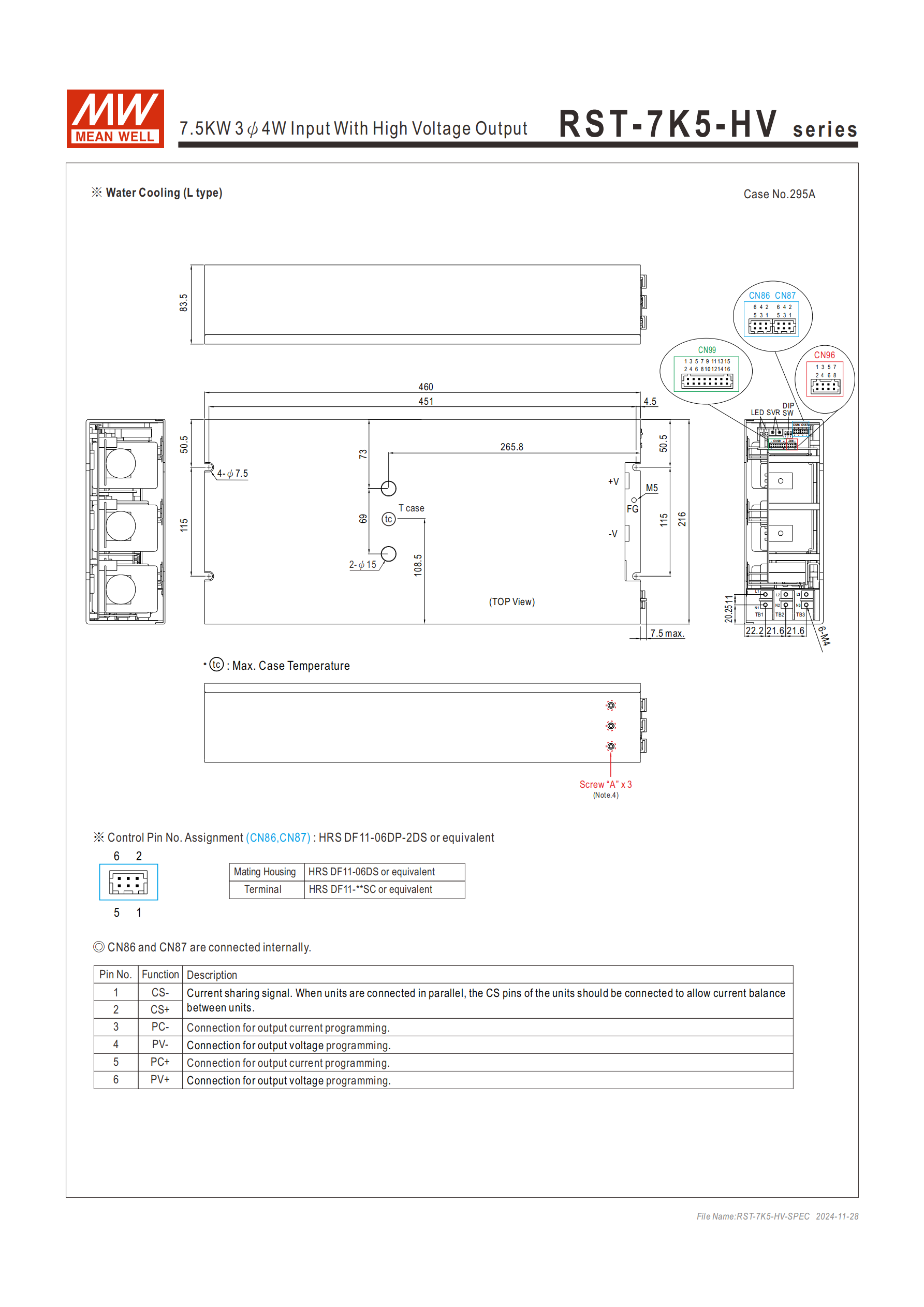

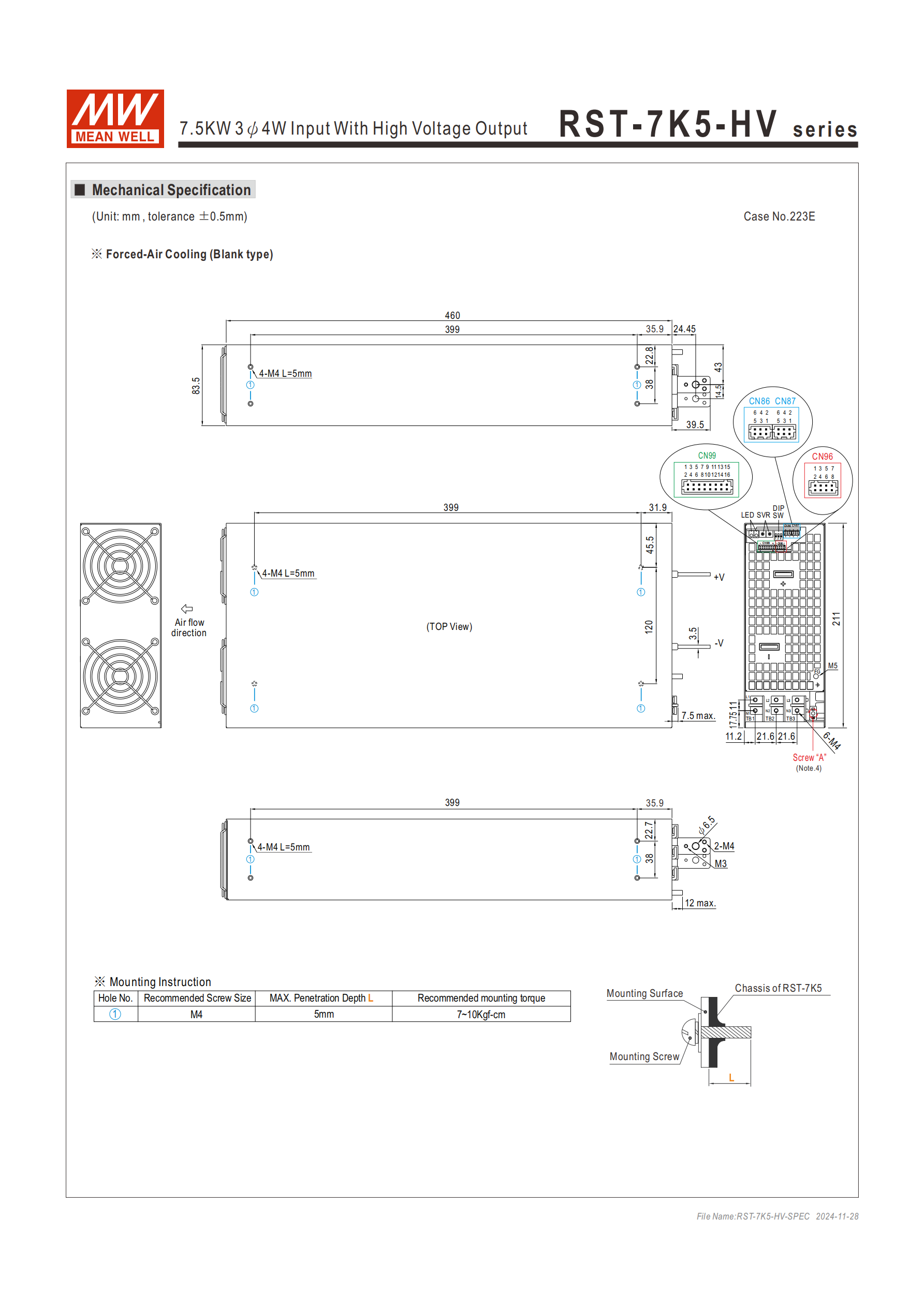

（1）尺寸與重量
| 類型 | 尺寸（L×W×H） | 單機重量 | 包裝重量 | 包裝體積 |
|---|---|---|---|---|
| 強制風冷（Blank） | 460×211×83.5mm | 12Kg | 13Kg | 1.25CUFT |
| 水冷（L） | 460×216×83.5mm | 12Kg | 13Kg | 1.05CUFT |

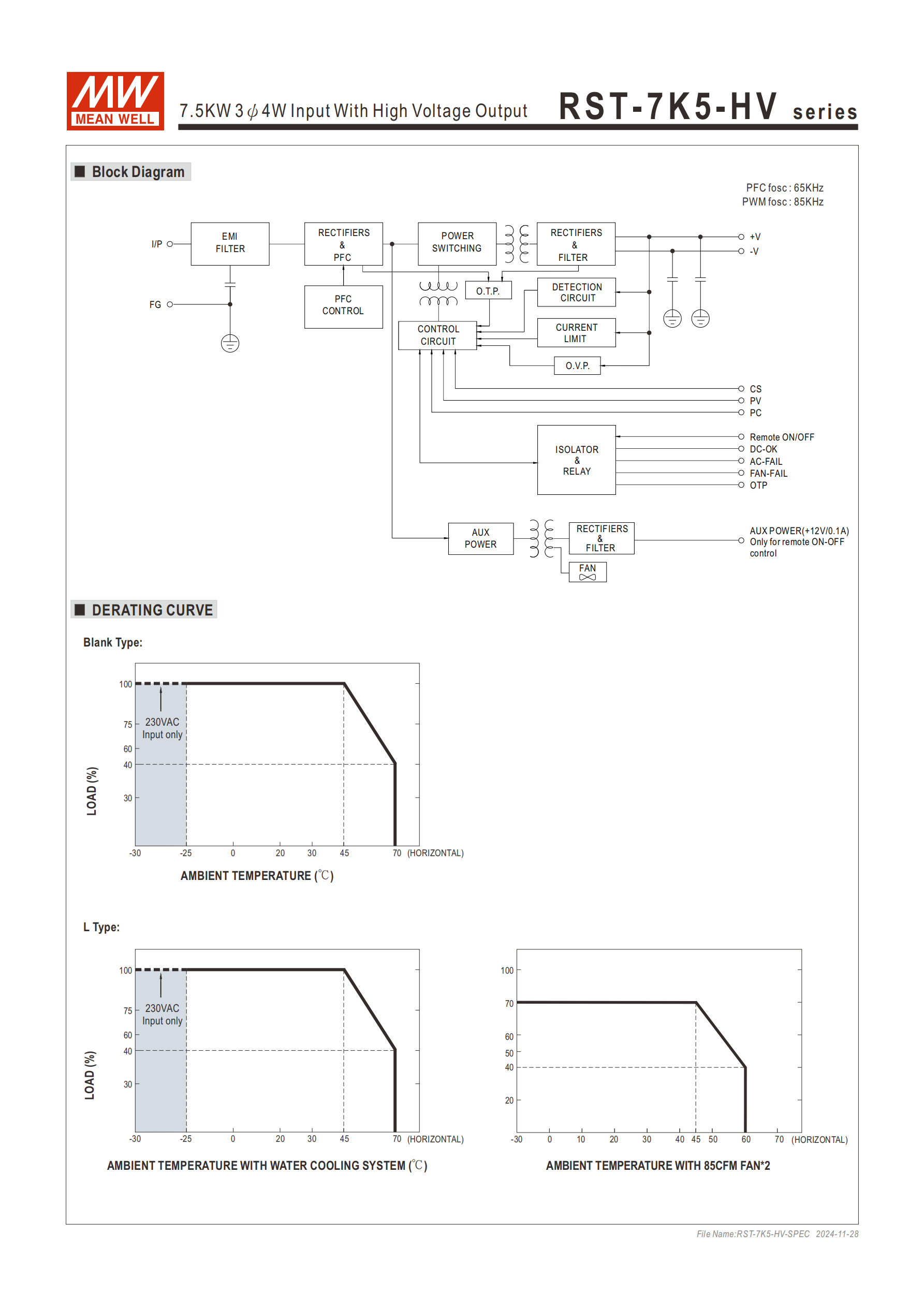

（2）環境適應性
工作溫度：-30~70℃（需參考減額曲線）
儲存溫度：-40~85℃
工作濕度：20~90% RH（無冷凝）
溫度系數：±0.03%/℃（0~45℃）
耐振動：10~500Hz，2G，X/Y/Z 軸各 60 分鐘
五、應用場景
能源電力系統
電動車充電站
紫外線 / 激光二極管應用
電解系統
工廠控制與自動化設備
老化設施、射頻應用
