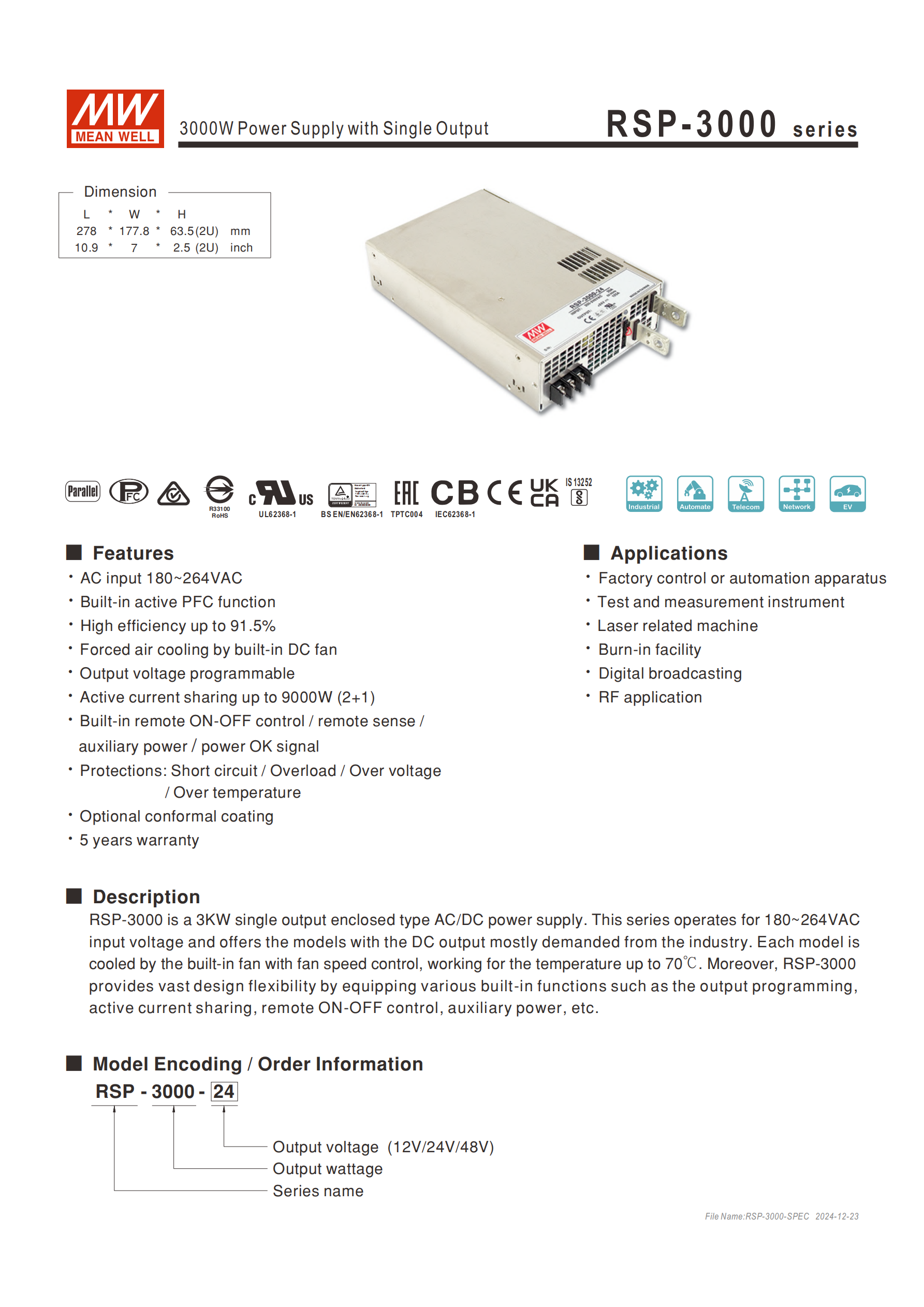

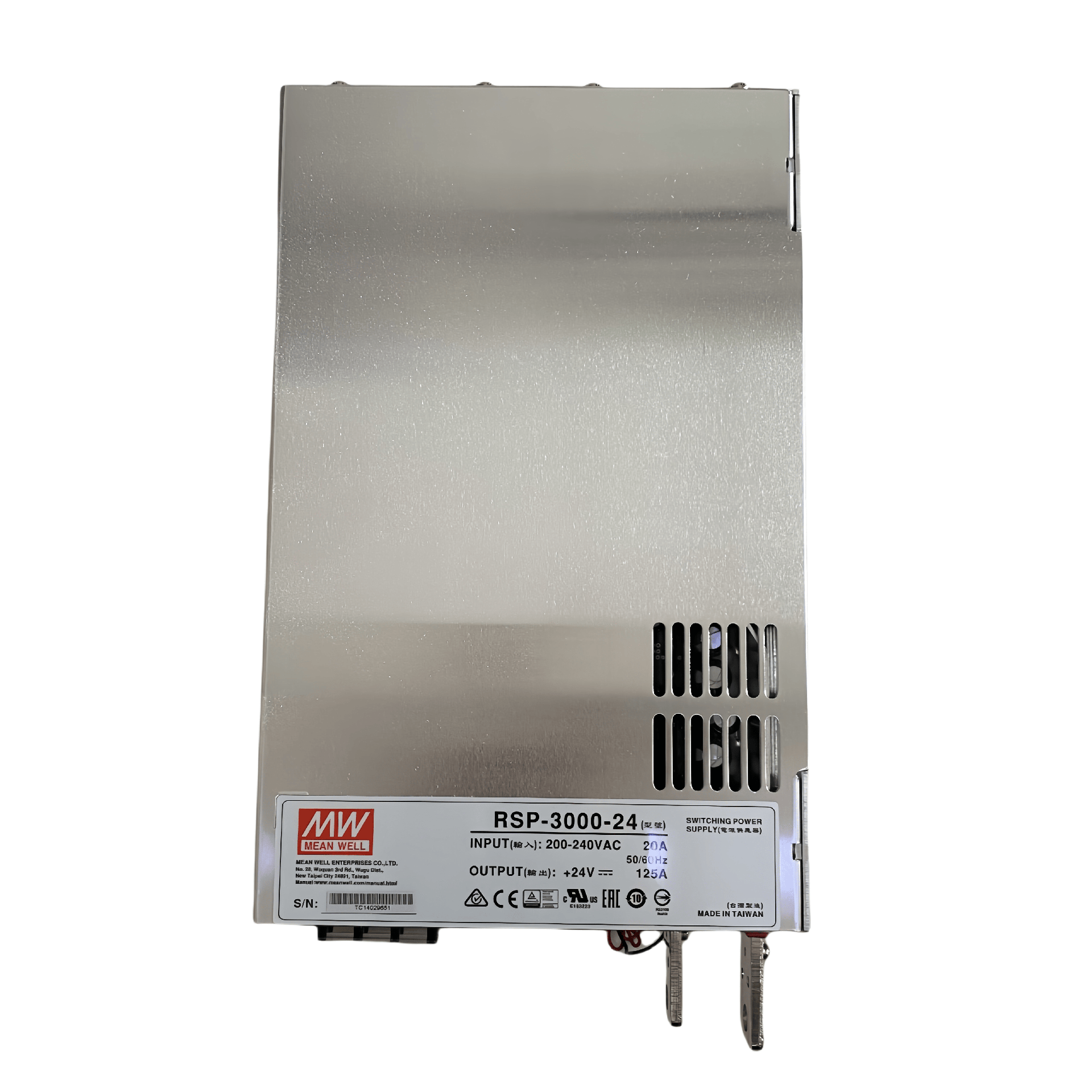

MEAN WELL RSP-3000 系列是一款 3000W 單組輸出機殼型交流變直流電源供應器，輸入電壓范圍180~264VAC，提供12V/24V/48V三種輸出電壓規格，額定電流分別為 200A、125A、62.5A，效率高達91.5% ，內建主動式 PFC、直流風扇強制冷卻等功能，支持遙控開關、遙感、輸出電壓調整及最多 3 臺并聯（2+1）可達 9000W ，具備短路 / 過負載 / 過電壓 / 過溫度多重保護，工作溫度范圍 **-20~+70℃** ，通過多項安規認證，提供5 年保固，廣泛適用于工業控制、測試儀器等場景。
一、產品核心信息
| 項目 | 詳情 |
|---|---|
| 品牌與系列 | MEAN WELL（明緯）RSP-3000 系列 |
| 產品類型 | 3000W 單組輸出機殼型交流變直流（AC-DC）電源供應器 |
| 核心優勢 | 主動式 PFC 功能、效率高達 91.5%、支持多臺并聯、多重保護、5 年保固 |
| 適用場景 | 工業控制 / 自動化裝置、測試和測量儀器、激光相關機器、老化設備、數字廣播 |

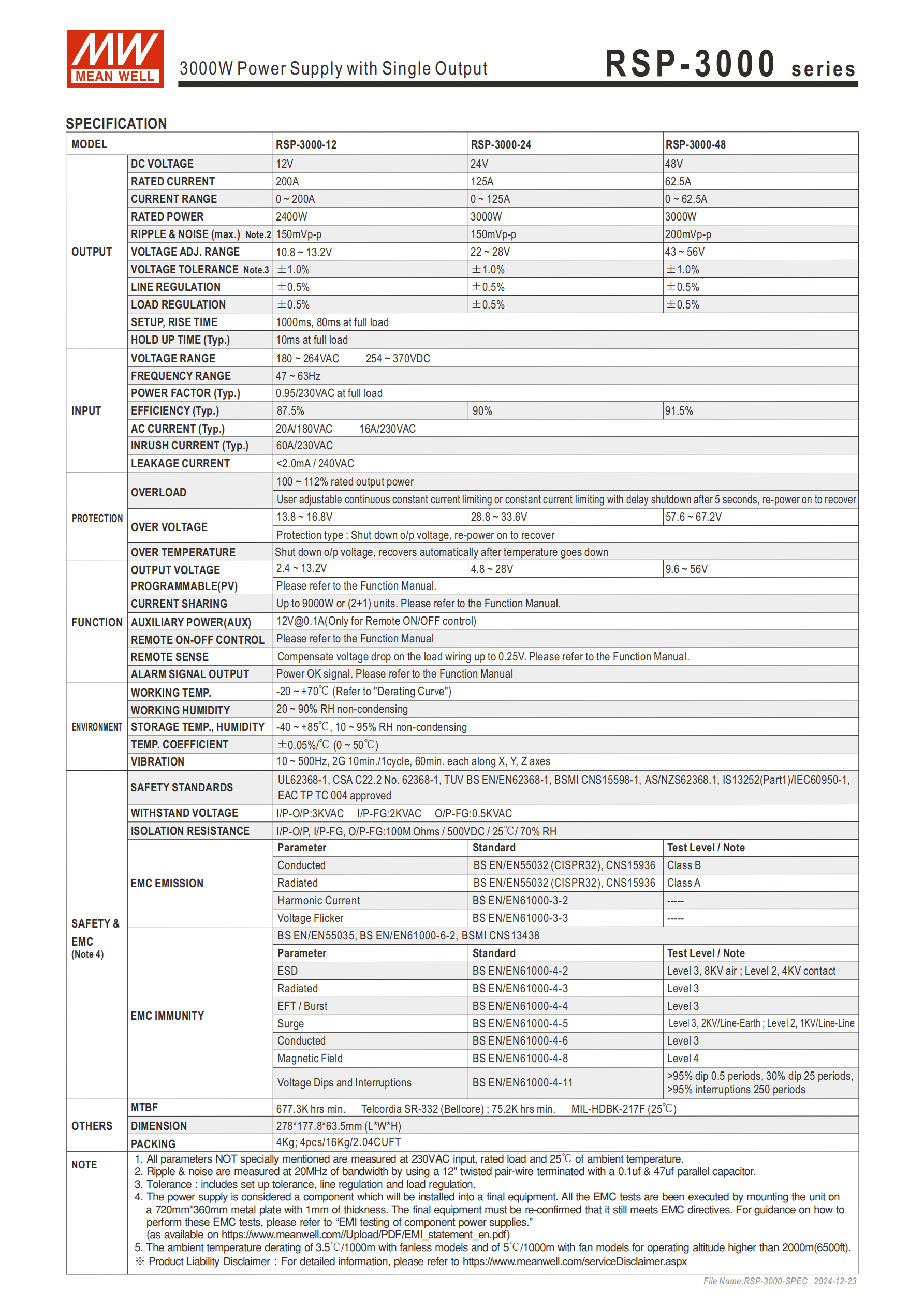

二、電氣規格詳情
（1）輸入?yún)?shù)
電壓范圍：180~264VAC（交流）/ 254~370VDC（直流）
頻率范圍：47~63Hz
功率因子：0.95（230VAC 滿載時）
交流電流：20A/180VAC、16A/230VAC（典型值）
浪涌電流：60A/230VAC（典型值）
漏電流：<2.0mA / 240VAC
（2）輸出參數（分機型對比）
| 機型 | RSP-3000-12 | RSP-3000-24 | RSP-3000-48 |
|---|---|---|---|
| 直流電壓 | 12V | 24V | 48V |
| 額定電流 | 200A | 125A | 62.5A |
| 電流范圍 | 0~200A | 0~125A | 0~62.5A |
| 額定功率 | 2400W | 3000W | 3000W |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p | 200mVp-p |
| 電壓調整范圍 | 10.8~13.2V | 22~28V | 43~56V |
| 電壓精度 | ±1.0% | ±1.0% | ±1.0% |
| 線性 / 負載調整率 | ±0.5% / ±0.5% | ±0.5% / ±0.5% | ±0.5% / ±0.5% |
| 啟動 / 上升時間 | 1000ms / 80ms（滿載） | 10ms（滿載） | - |
（3）保護功能
過負載保護：額定輸出功率的 100~112% 觸發，可選擇 “恒流限制延遲 5 秒關機（重啟恢復）” 或 “持續恒流限制”
過電壓保護：13.8~16.8V（12V 機型）、28.8~33.6V（24V 機型）、57.6~67.2V（48V 機型），關斷輸出后重啟恢復
過溫度保護：關斷輸出，溫度下降后自動恢復
短路保護：內置短路保護機制
三、關鍵功能特性

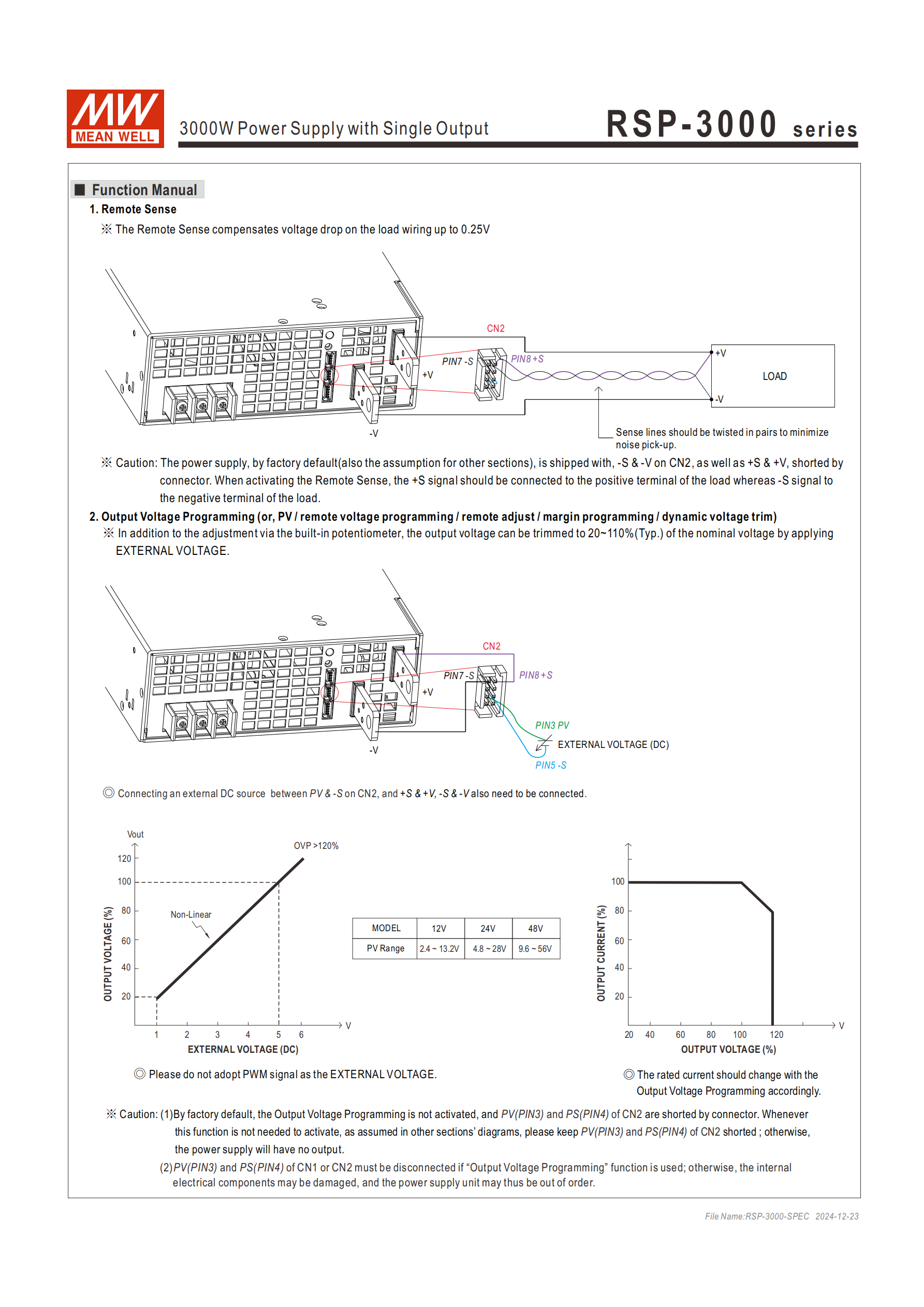

輸出電壓調整（PV 功能）：除內部電位器外，可通過外部直流電壓調整至額定電壓的 20~110%，調整范圍分別為 2.4~13.2V（12V 機型）、4.8~28V（24V 機型）、9.6~56V（48V 機型）
遙感功能：對負載線壓降補償最大 0.25V，感應線需絞繞減少雜訊，出廠默認 + S 與 + V、-S 與 - V 短接

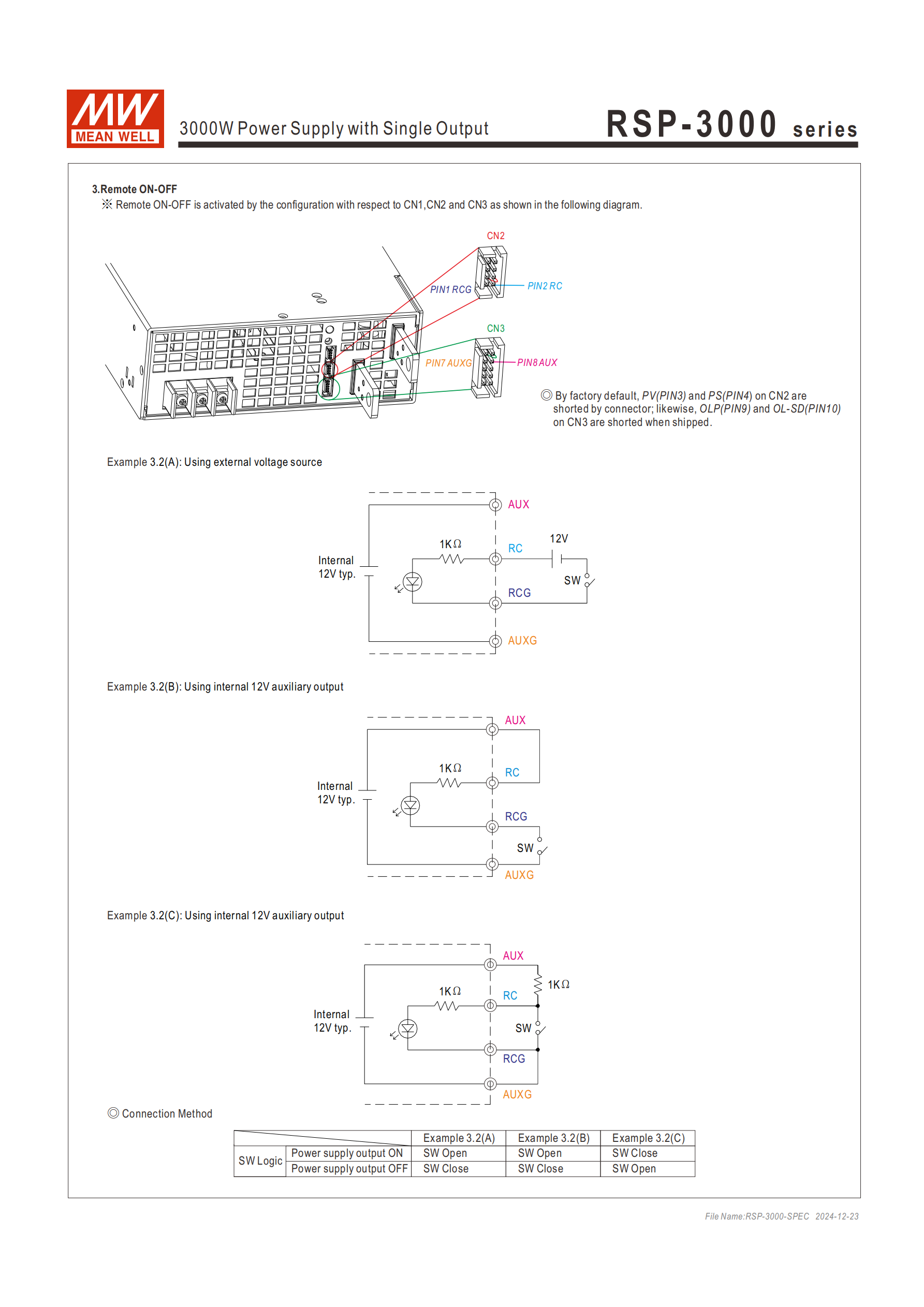

遙控開關：通過 CN1/CN2/CN3 配置激活，支持外部電壓、內部 12V 輔助輸出控制，開關邏輯為 “斷開 = 開機，閉合 = 關機”

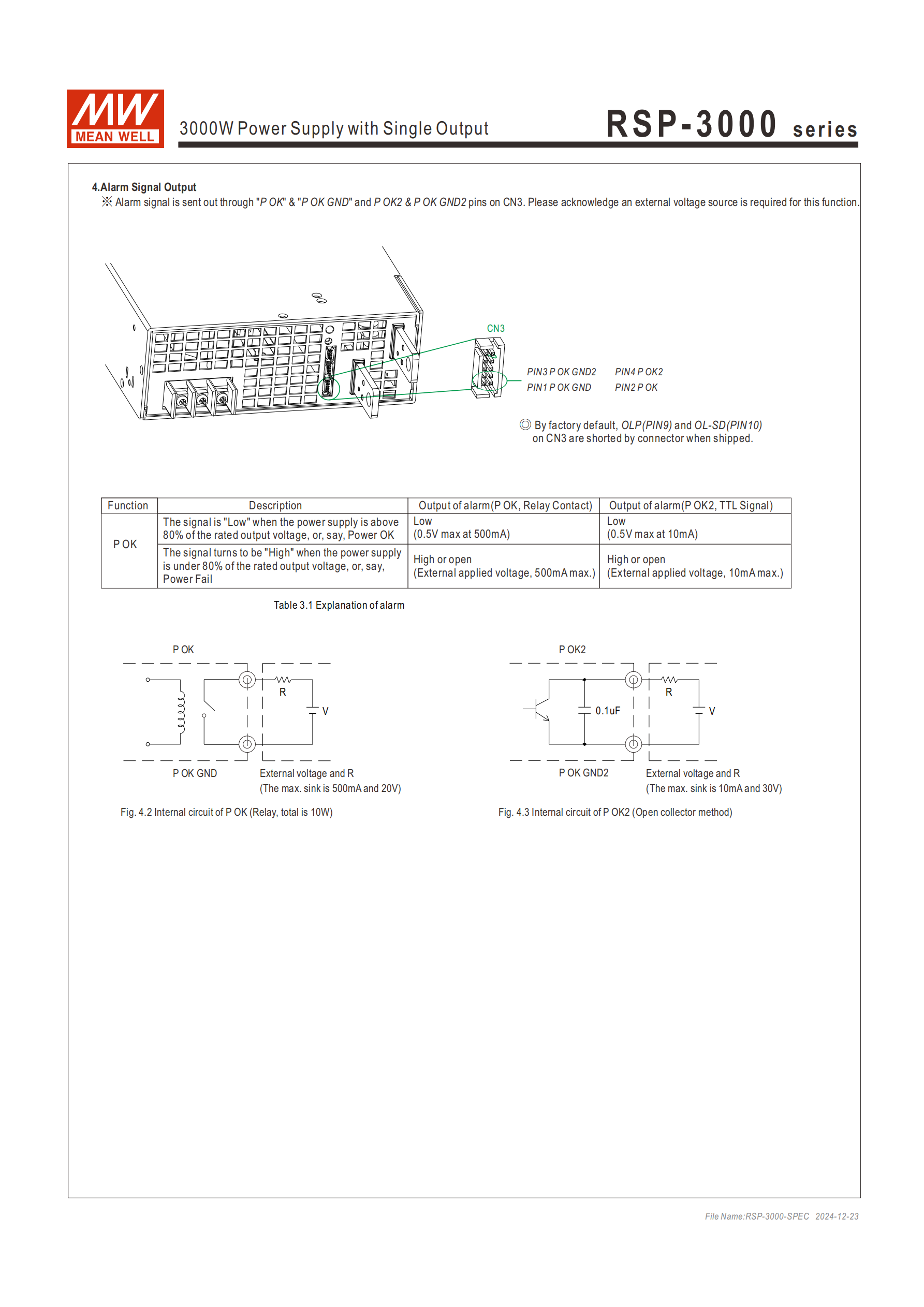

警報信號輸出：通過 CN3 的 P OK（繼電器信號）和 P OK2（TTL 信號）輸出，電源正常時信號 “低”（<0.5V），輸出低于 80% 額定電壓時信號 “高” 或開路

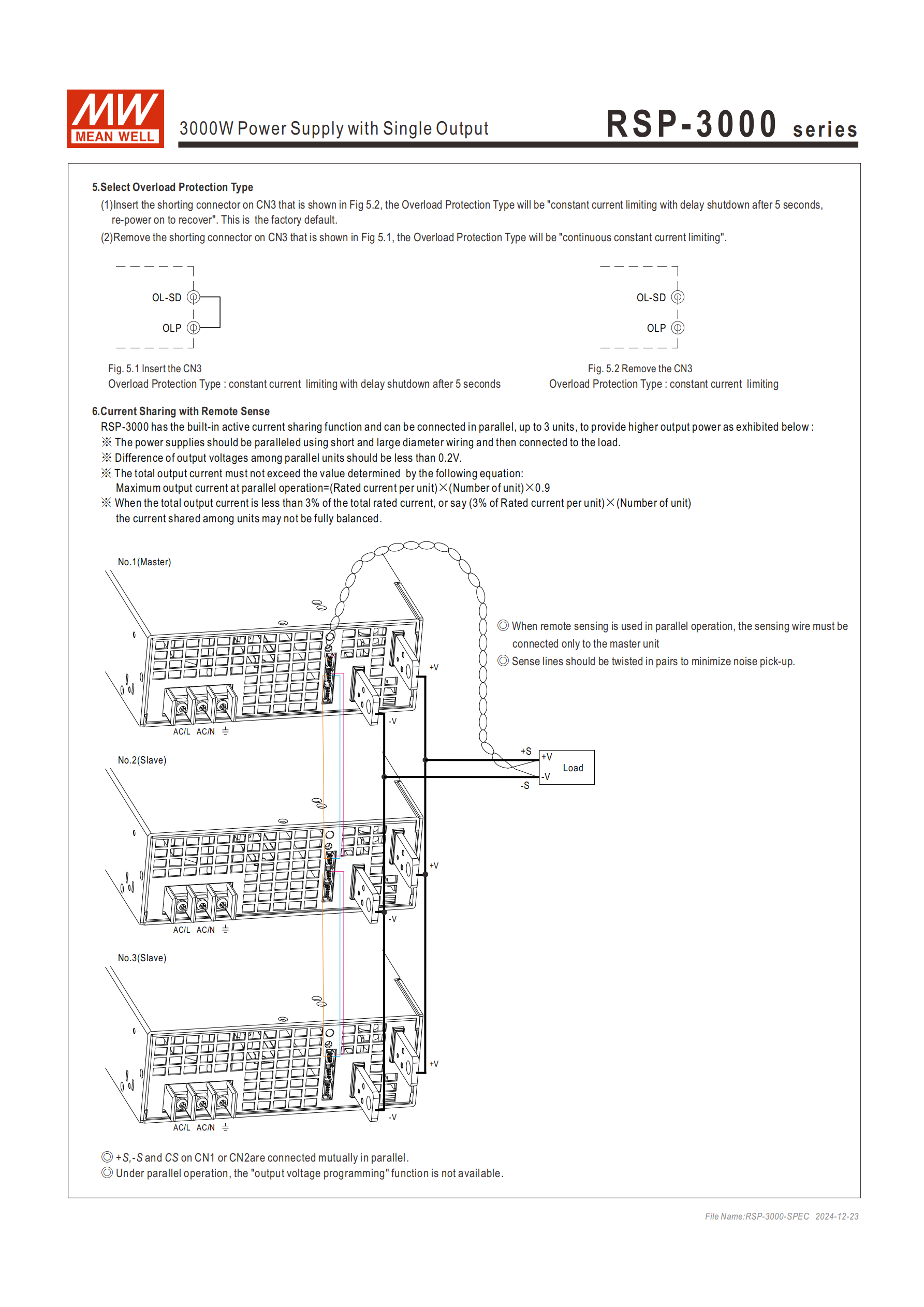

均流與并聯：主動式均流，最多 3 臺并聯（2+1）可達 9000W，并聯時輸出電流≤各組額定電流 × 組數 ×0.9，輸出電壓差異需 < 0.2V
輔助電源：12V@0.1A，僅用于遙控開 / 關

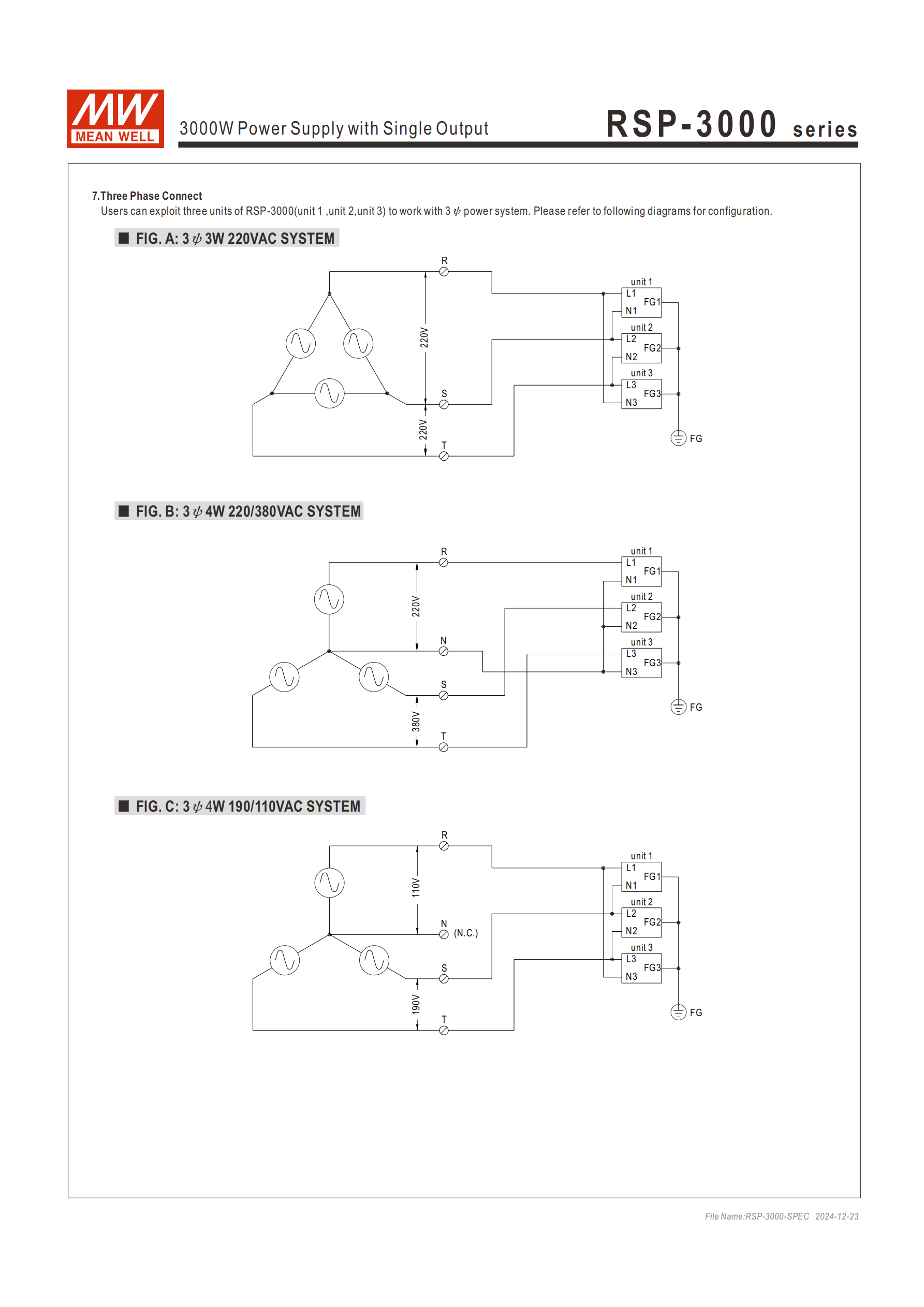

三相連接：支持三相三線 220VAC、三相四線 220/380VAC、三相四線 190/110VAC 系統連接
四、環境與物理參數
工作溫度：-20~+70℃（需參考減額曲線）
存儲溫度：-40~+85℃
工作濕度：20~90% RH（無冷凝）
存儲濕度：10~95% RH
耐振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘
溫度系數：±0.05%/℃（0~50℃）
尺寸：278×177.8×63.5mm（L×W×H）
重量：單臺 4Kg，包裝規格 4pcs/16Kg/2.04CUFT
MTBF：677.3K 小時（Telcordia SR-332）、75.2K 小時（MIL-HDBK-217F，25℃）
五、安規與電磁兼容
安全認證：EAC TP TC 004、IS13252 (Part1)、IEC60950-1、UL62368-1、BS EN/EN62368-1 等
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100MΩ / 500VDC / 25℃ / 70% RH
電磁兼容（發射）：BS EN/EN55032（CISPR32）Class B（傳導 + 輻射）、EN61000-3-2（諧波電流）、EN61000-3-3（電壓閃爍）
電磁兼容（抗擾度）：ESD Level 3（8KV 空氣 / 4KV 接觸）、輻射抗擾度 Level 3、EFT/Burst Level 3、浪涌 Level 3（2KV 線 - 地 / 1KV 線 - 線）等
4. 關鍵問題
問題 1：RSP-3000 系列三款機型的核心輸出參數（電壓、電流、功率）有何差異？實際應用中如何選擇機型？
答案：三款機型的核心輸出參數差異如下表所示：
| 機型 | 輸出電壓 | 額定電流 | 額定功率 |
|---|---|---|---|
| RSP-3000-12 | 12V | 200A | 2400W |
| RSP-3000-24 | 24V | 125A | 3000W |
| RSP-3000-48 | 48V | 62.5A | 3000W |
| 選擇依據：① 匹配負載的額定電壓（如 12V 負載選 RSP-3000-12）；② 負載總功率≤機型額定功率（24V/48V 機型功率更高，適合大功率負載）；③ 電流需求（高電流低電壓場景選 12V 機型，低電流高電壓場景選 48V 機型）。 |
問題 2：RSP-3000 系列如何實現多臺并聯擴容？并聯時需滿足哪些關鍵條件？
答案：擴容方式：支持主動式均流，最多 3 臺并聯（2+1 配置），總輸出功率可達 9000W；關鍵條件：① 并聯導線需短而粗，減少壓降；② 各并聯單元的輸出電壓差異≤0.2V；③ 總輸出電流≤各組額定電流 × 組數 ×0.9（如 3 臺 RSP-3000-24 并聯，總電流≤125A×3×0.9=337.5A）；④ 啟用遙感功能時，傳感線需連接到主單元（Master），且 CN1/CN2 的 + S、-S、CS 需相互并聯；⑤ 并聯時不可使用輸出電壓調整功能。
問題 3：RSP-3000 系列的工作環境限制有哪些？當應用于高海拔場景時，需注意什么？
答案：工作環境限制：① 工作溫度：-20~+70℃（需結合減額曲線，負載越高可承受溫度越低）；② 濕度：20~90% RH（無冷凝）；③ 振動：10~500Hz、2G 條件下可穩定工作。高海拔注意事項：海拔超過 2000 米時，環境溫度需按比例降額 —— 無風扇機型每升高 1000 米降 3.5℃，有風扇機型（本系列為內建直流風扇強制冷卻）每升高 1000 米降 5℃，避免因散熱效率下降導致設備過熱保護。
