MEAN WELL RSP-2400 系列是一款 2400W 單組輸出機殼型交流變直流電源供應器，輸入電壓范圍為180~264VAC（支持 254~370VDC 直流輸入），提供12V/24V/48V三種輸出電壓選項，對應額定電流分別為 166.7A、100A、50A，效率高達91.5% ，工作溫度范圍 - 20~+70℃，具備輸出電壓可調、主動式并聯（最高 7200W）、遙控開關、遙感、輔助電源等功能，擁有短路 / 過負載 / 過電壓 / 過溫度多重保護，通過多項國際安規認證，提供5 年保固，廣泛應用于工業控制、測試測量?jī)x器等場景。

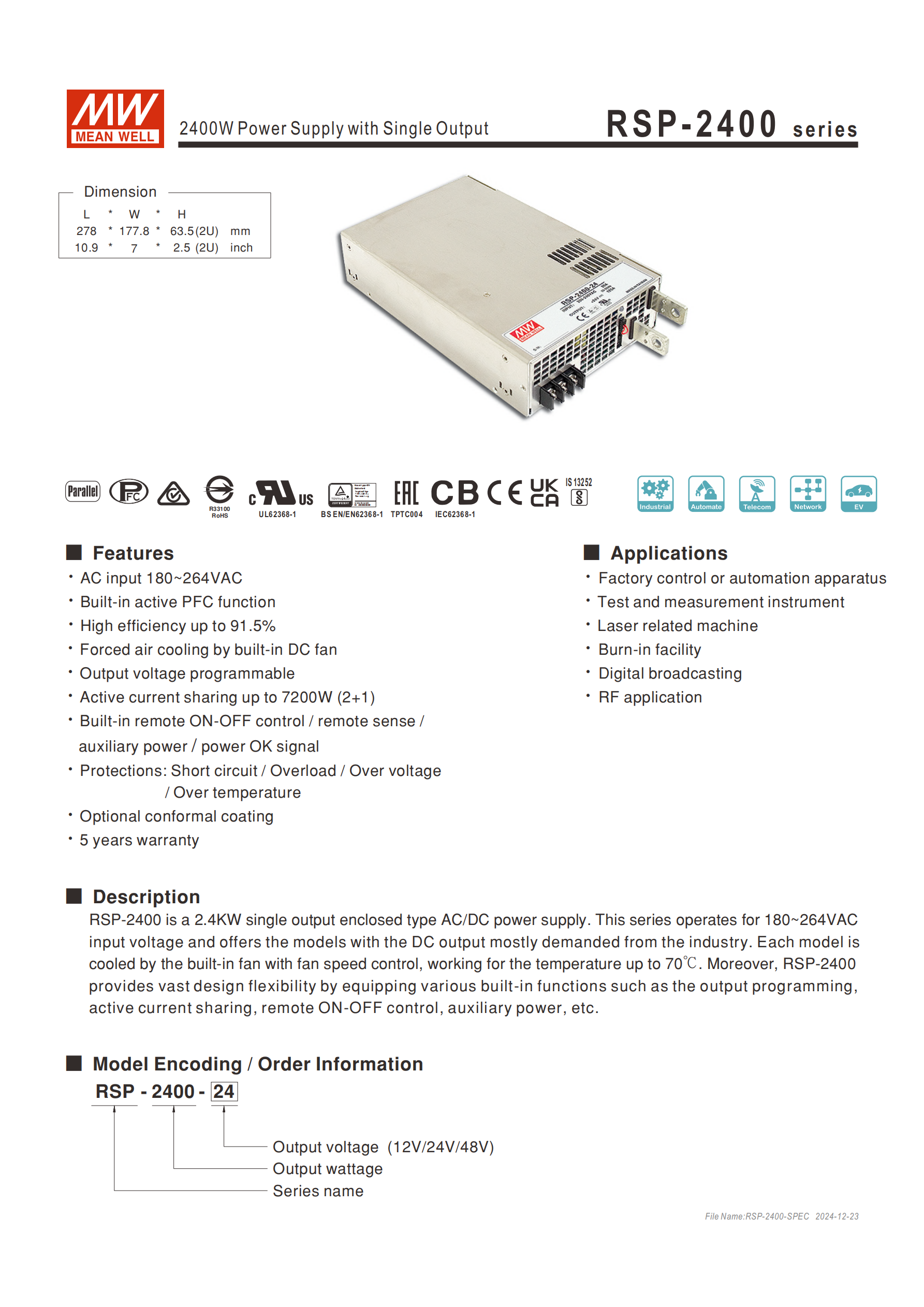

一、產品概述
品牌型號：MEAN WELL（明緯）RSP-2400 系列
產品類型：2400W 單組輸出機殼型交流變直流（AC-DC）電源供應器
核心定位：滿足工業場景高功率需求，提供靈活功能配置
保固期限：5 年
應用場景：工業控制 / 自動化裝置、測試和測量?jī)x器、激光相關類機器、老化設備、數字廣播等

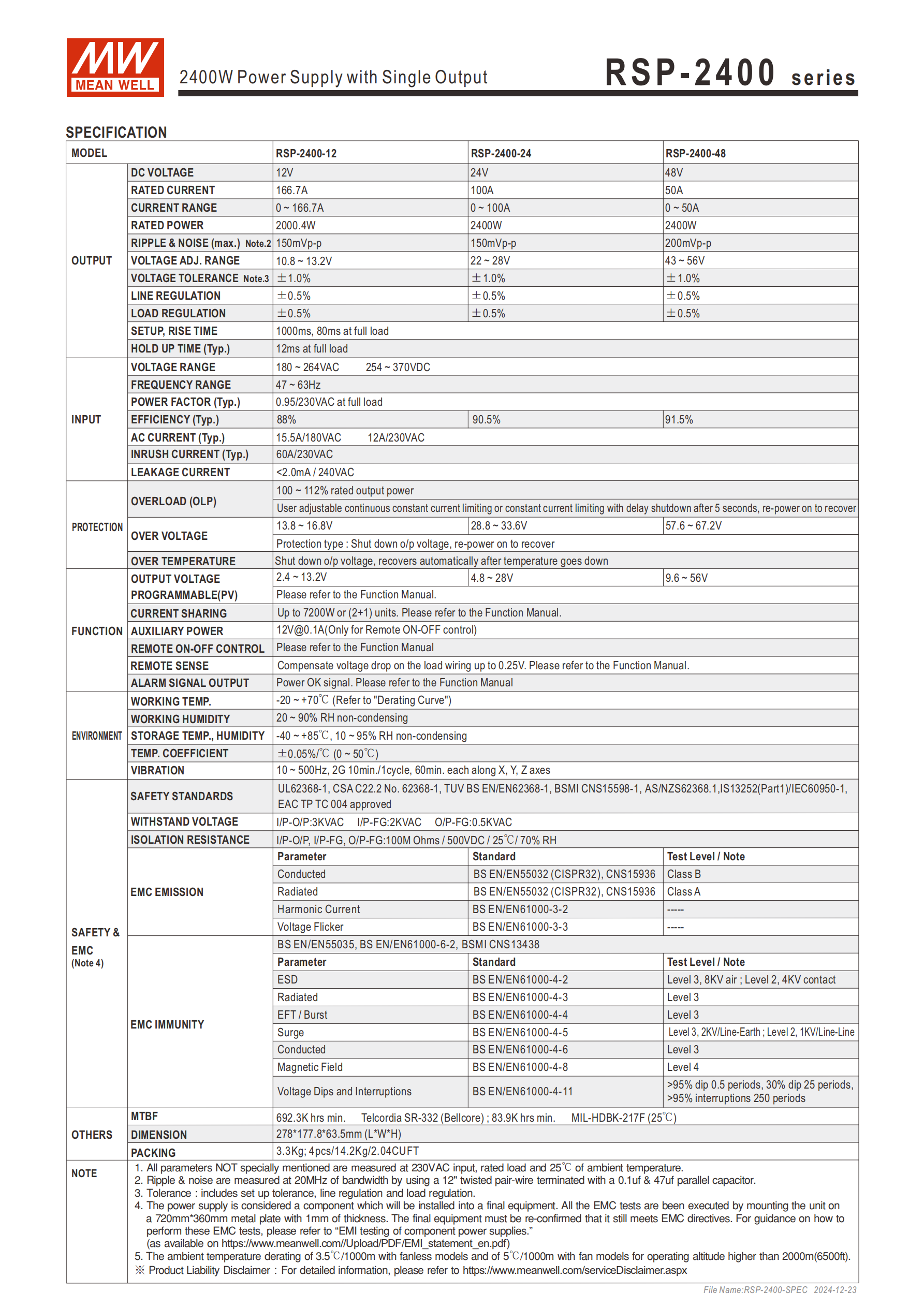

二、關鍵電氣規格
（1）輸入?yún)?shù)
| 參數名稱 | 具體數值 |
|---|---|
| 交流電壓范圍 | 180~264VAC |
| 直流電壓范圍 | 254~370VDC |
| 頻率范圍 | 47~63Hz |
| 功率因子（Typ.） | 0.95（230VAC 滿載時） |
| 效率（Typ.） | 12V 機型 88%、24V 機型 90.5%、48V 機型 91.5% |
| 浪涌電流（Typ.） | 60A/230VAC |
| 漏電流 | <2.0mA / 240VAC |
（2）輸出參數（分機型）
| 機型 | RSP-2400-12 | RSP-2400-24 | RSP-2400-48 |
|---|---|---|---|
| 直流輸出電壓 | 12V（調整范圍 10.8~13.2V） | 24V（調整范圍 4.8~28V） | 48V（調整范圍 9.6~56V） |
| 額定電流 | 166.7A | 100A | 50A |
| 電流范圍 | 0~166.7A | 0~100A | 0~50A |
| 額定功率 | 2000.4W | 2400W | 2400W |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p（22~28V） | 200mVp-p（43~56V） |
| 電壓精度 | ±1.0% | ±1.0% | ±1.0% |
| 線性調整率 | ±0.5% | ±0.5% | ±0.5% |
| PV 調整范圍 | 2.4~13.2V | 4.8~28V | 9.6~56V |
（3）保護功能
過負載保護：額定輸出功率的 100~112%，支持用戶連續調整恒流限制或恒流限制延遲，5 秒后關閉輸出電壓，重啟后恢復
過電壓保護：關斷輸出電壓，重啟后恢復；保護電壓分別為 13.8~16.8V（12V 機型）、28.8~33.6V（24V 機型）、57.6~67.2V（48V 機型）
過溫度保護：關斷輸出電壓，溫度下降后自動恢復
短路保護：內置短路保護機制

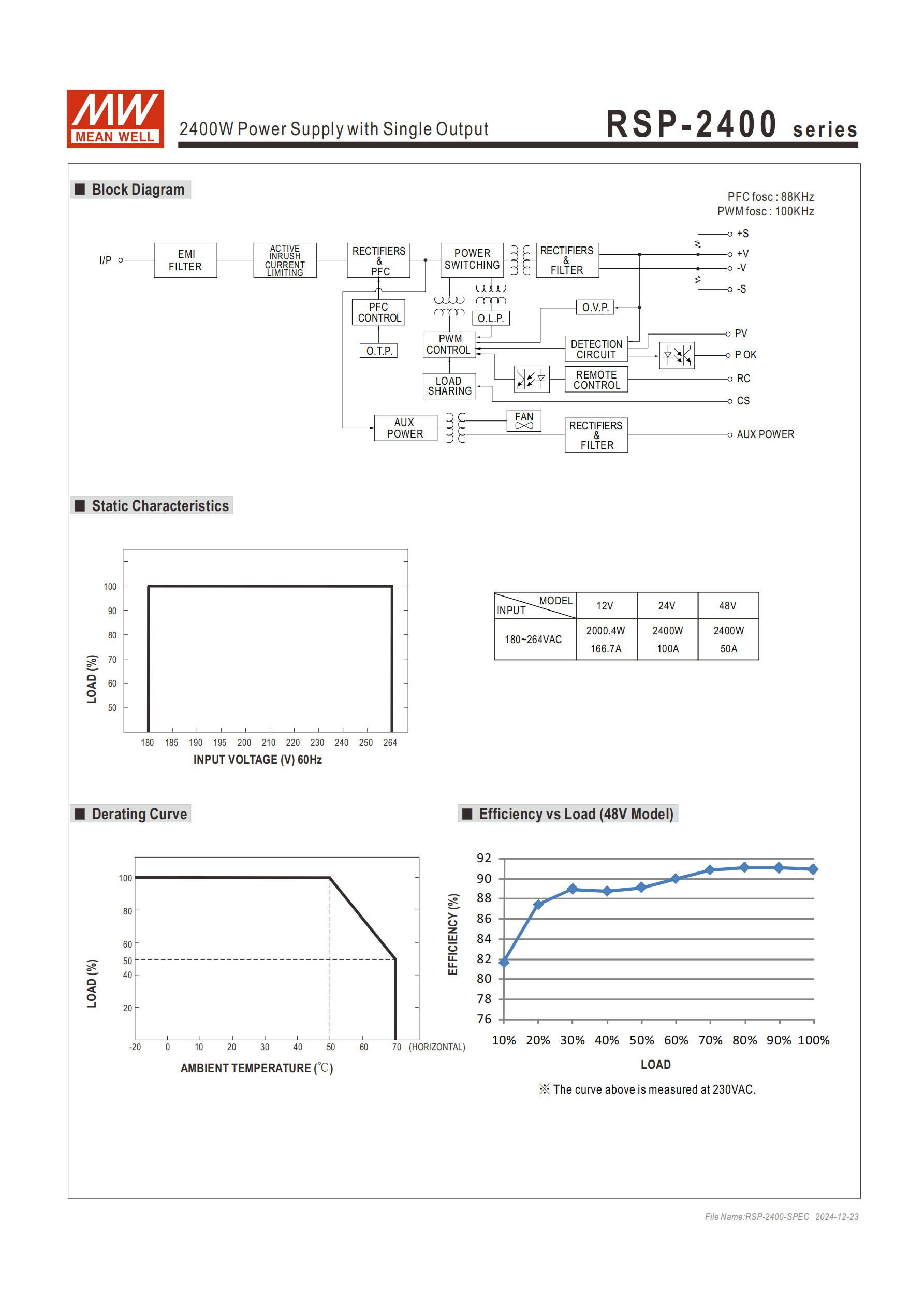

三、核心功能詳情

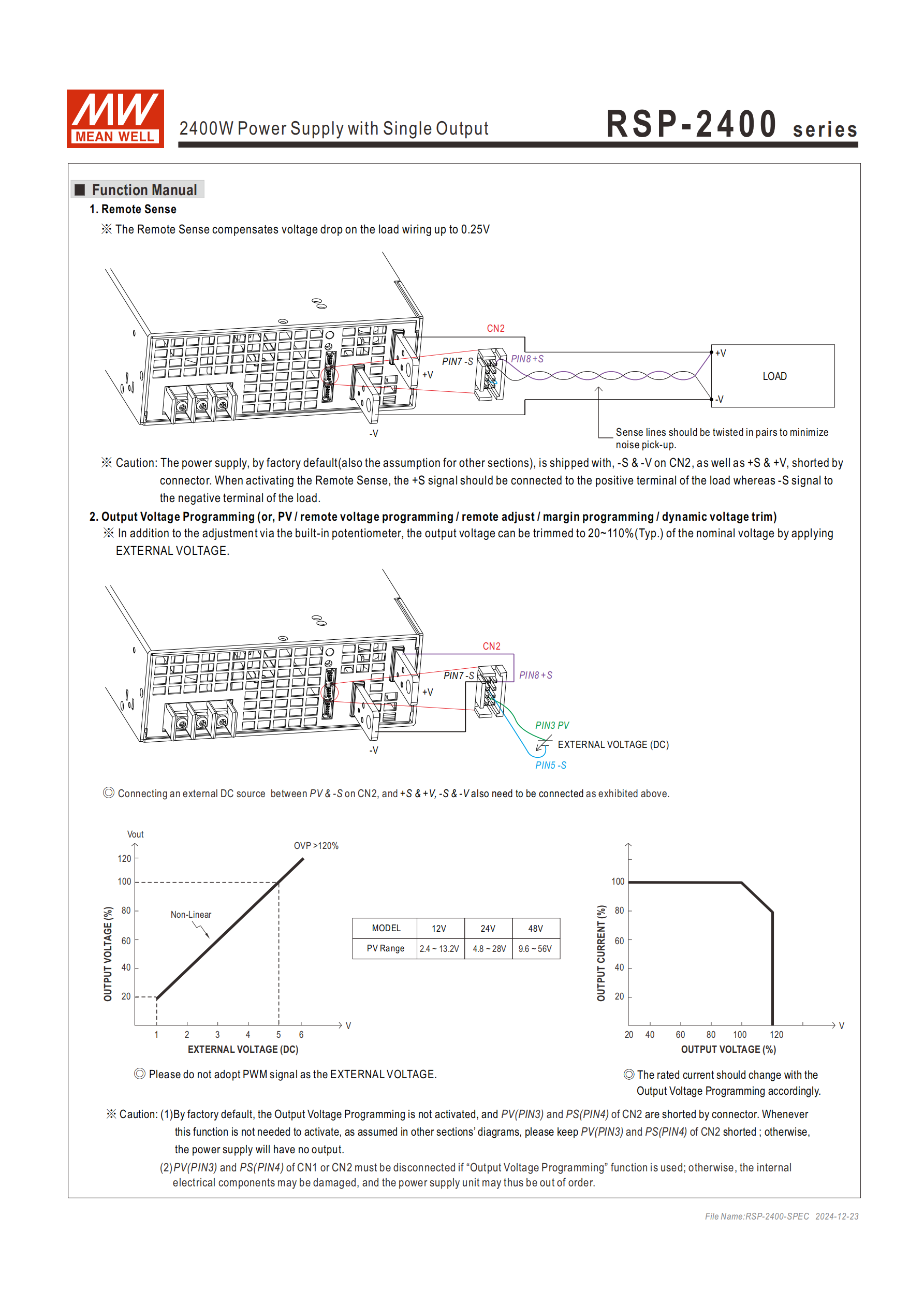

遙感功能
對負載線壓降補償最大為 0.25V
兩條感應線應絞繞以減少雜訊干擾
出廠默認 CN2 上的 - S&-V、+S&+V 短接，激活時需連接負載正負極
輸出電壓調整（PV 功能）
可通過內部電位器或外部 DC 電壓調整，范圍為額定電壓的 20~110%
外部電壓需連接 CN2 的 PV（PIN3）和 - S（PIN5），不可使用 PWM 信號
出廠默認 PV（PIN3）和 PS（PIN4）短接，未啟用調整功能；啟用時需斷開該連接，否則會損壞電源

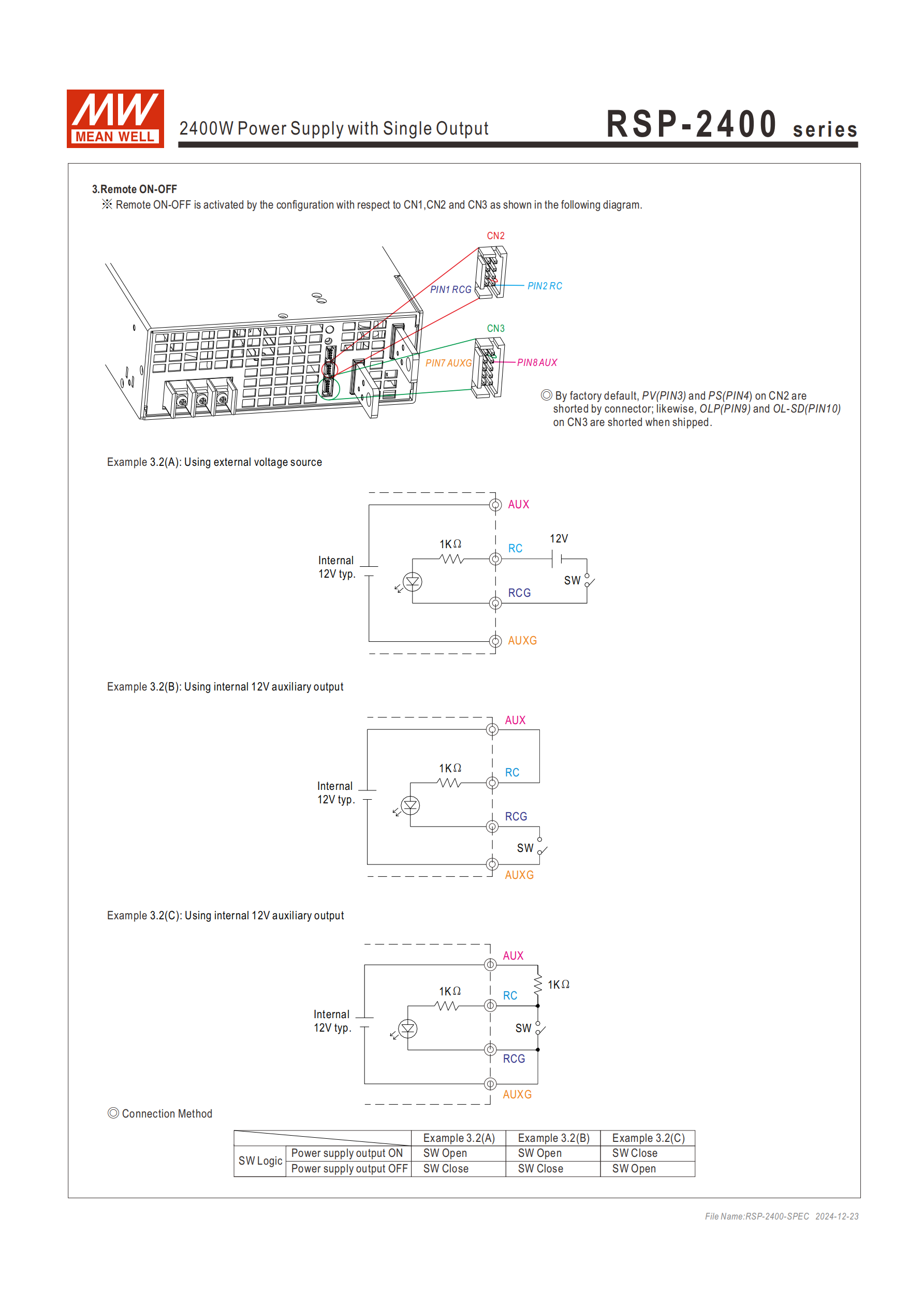

遙控開 / 關
通過配置 CN1、CN2、CN3 實現，支持三種控制方式（外部電壓、內部 12V 輔助輸出兩種接法）
開關邏輯：不同控制方式對應 SW Open/Close 時電源輸出 ON/OFF（具體參考手冊示例）

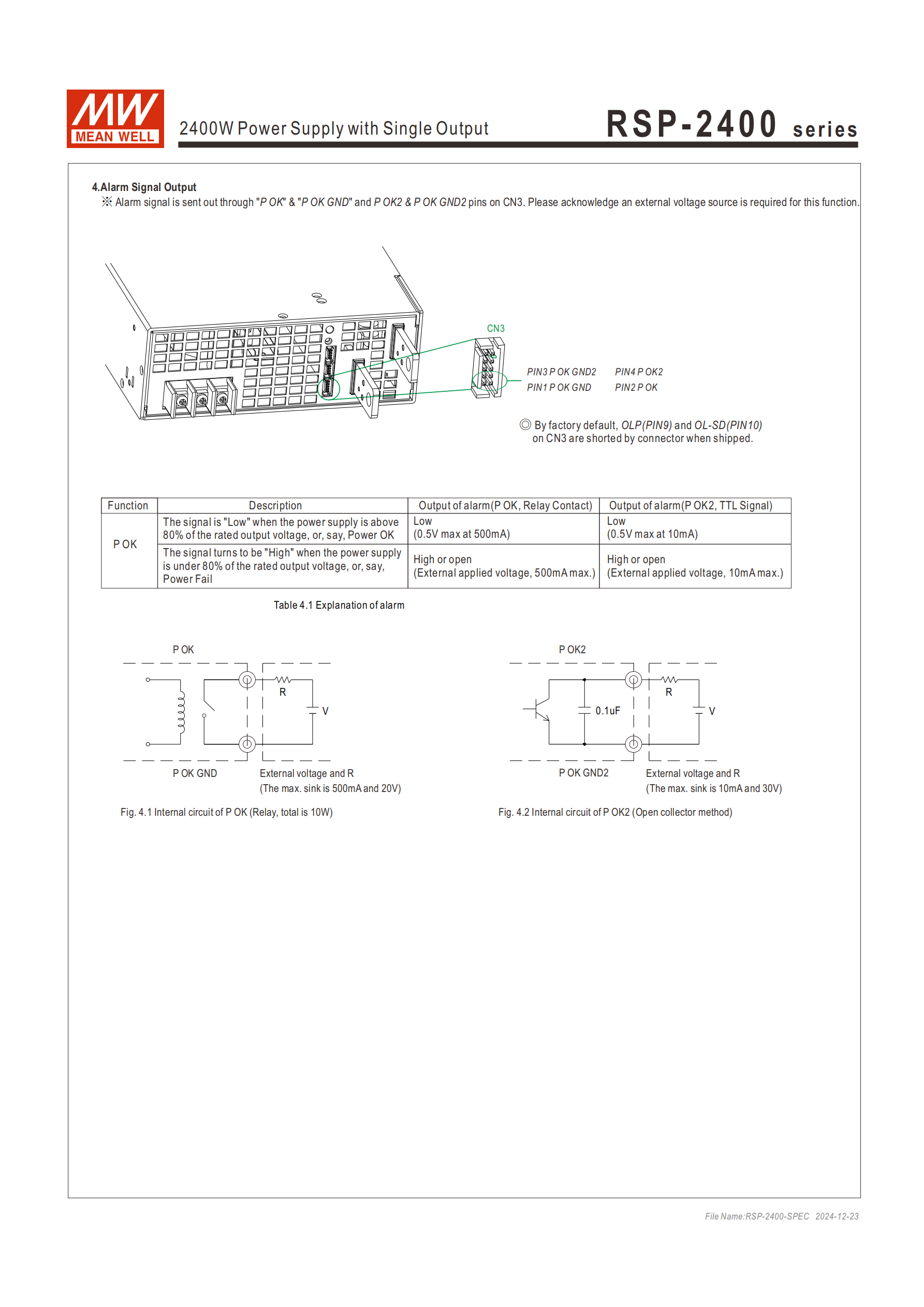

警報信號輸出
通過 CN3 的 P OK/P OK GND（繼電器觸發）和 P OK2/P OK GND2（TTL 信號）輸出
電源正常（輸出電壓≥80% 額定值）：信號為低（500mA 時最大 0.5V/10mA 時最大 0.5V）
電源關閉（輸出電壓 < 80% 額定值）：信號為高或開路

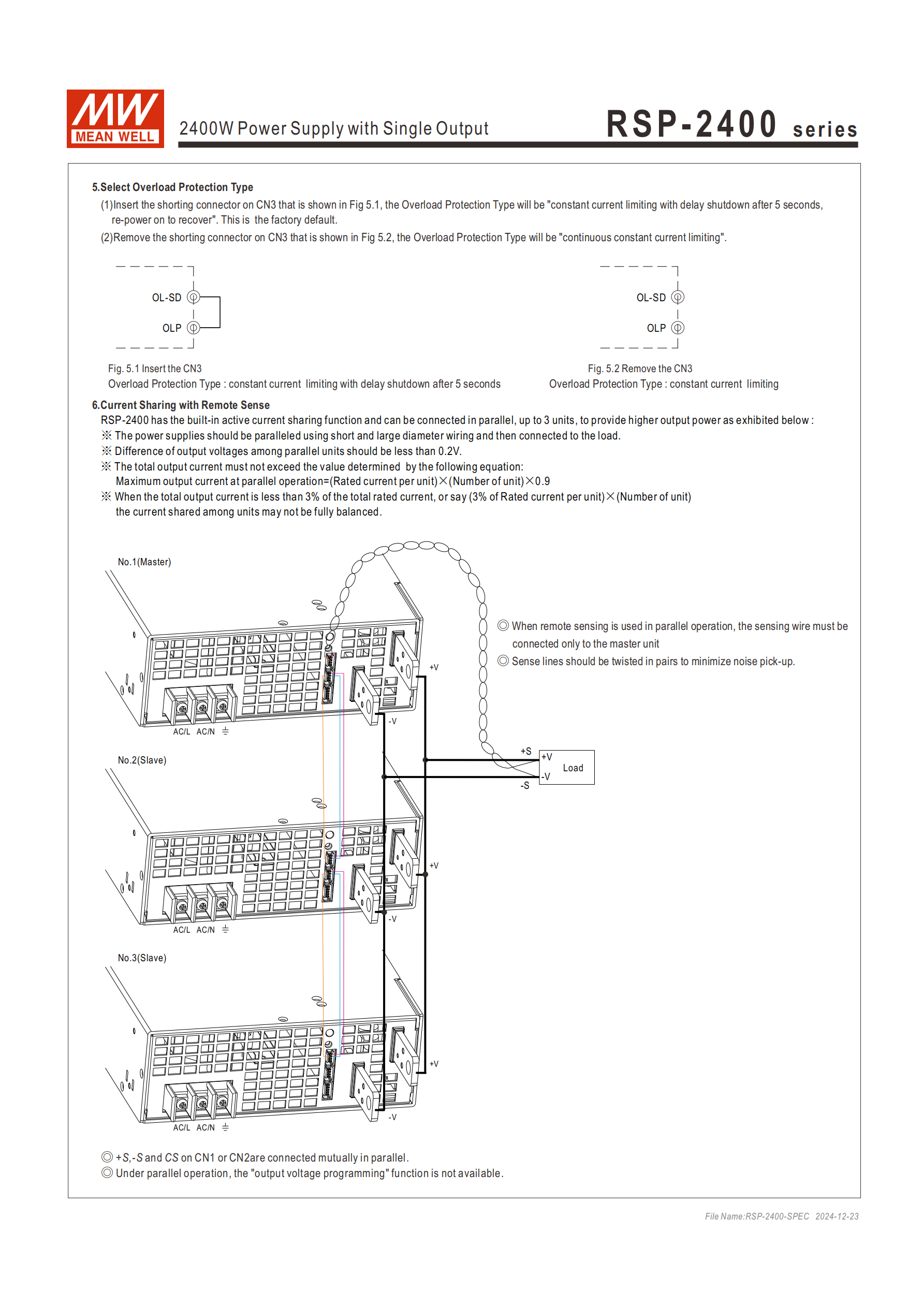

均流與并聯
內置主動式均流功能，最多 3 臺并聯（2+1），最高輸出功率 7200W
并聯要求：導線短而粗，各單元輸出電壓差異 < 0.2V，總輸出電流≤（單臺額定電流 × 組數 ×0.9）
并聯時輸出電壓調整功能不可用，遙感功能需連接到主要單元

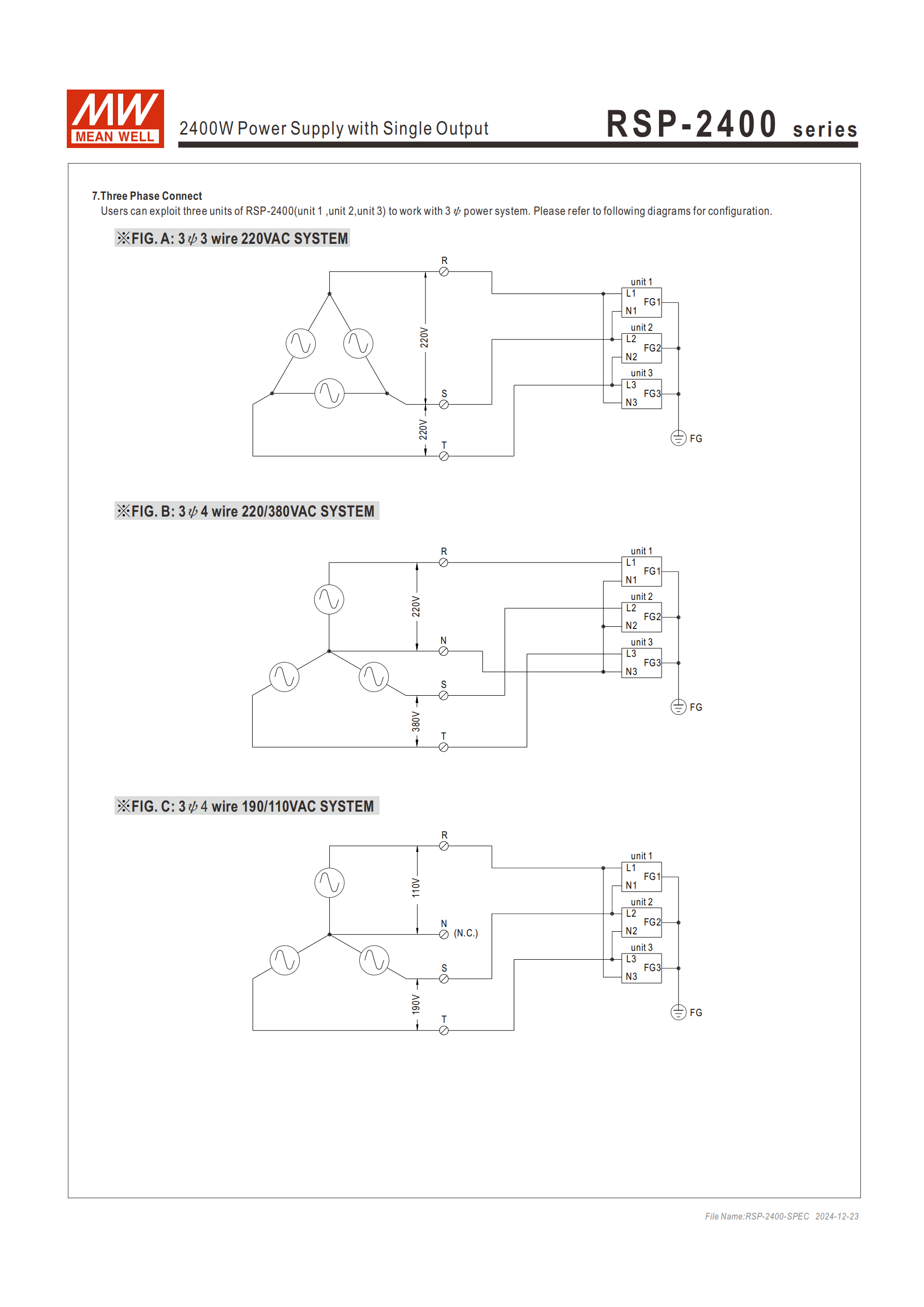

三相連接
支持三相三線 220VAC、三相四線 220/380VAC、三相四線 190/110VAC 系統
需按對應接線圖連接各電源單元的 L、N、FG 端子
四、物理與環境參數
尺寸：278×177.8×63.5mm（L×W×H），公差 ±0.5mm
重量：?jiǎn)闻_(tái) 3.3Kg，4 臺 / 箱（14.2Kg/2.04CUFT）
工作溫度：-20~+70℃（參考減額曲線）
存儲條件：溫度 - 40~+85℃，濕度 10~95% RH（無冷凝）
溫度系數：±0.05%/℃（0~50℃）
MTBF：692.3K hrs（Telcordia SR-332）；83.9K hrs（MIL-HDBK-217F，25℃）
五、安規與電磁兼容
安全規范：UL62368-1、CSA C22.2 No.62368-1、TUV BS EN/EN62368-1 等多項國際認證
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃ / 70% RH
電磁兼容：
發射：Conducted（Class B）、Radiated（Class A），符合 BS EN/EN55032 等標準
抗擾度：ESD（Level 3/2）、Radiated（Level 3）、Surge（Level 3/2）等，符合 BS EN/EN61000 系列標準
六、安裝與端子定義
安裝要求：使用 M4 螺絲，最大穿透深度 5mm，推薦安裝扭矩 7~10Kgf-cm
控制端子：
CN1/CN2（HRS DF11-8DP-2DS）：包含 RCG（對地遠程開關）、PV（電壓調整）、+S/-S（感應信號）等 8 個 PIN 腳
CN3（HRS DF11-10DP-2DS）：包含 P OK（電源正常信號）、AUX（輔助輸出）、OLP/OL-SD（過載保護模式選擇）等 10 個 PIN 腳
AC 輸入端子：AC/L（PIN1）、AC/N（PIN2）、FG（PIN3），擰緊扭矩 18Kgf-cm
