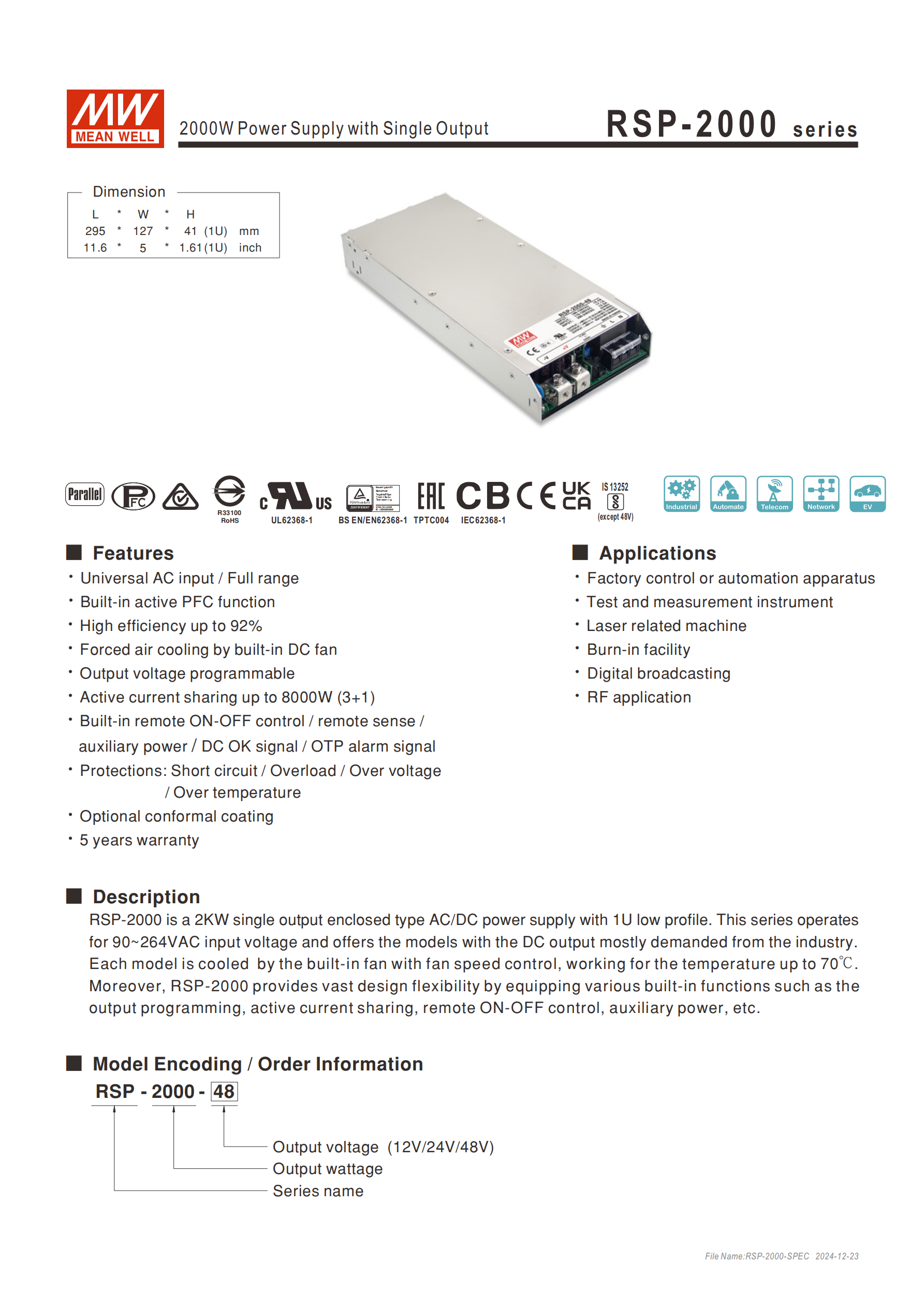

RSP-2000 系列是 1U 低外型 2KW 單組輸出機殼型交流變直流電源供應器，支持 90~264VAC 全范圍交流輸入，內建主動式 PFC 功能，效率高達 92%，輸出電壓涵蓋 12V、24V、48V 三種規格，額定功率分別為 1200W、1920W、2016W，具備輸出電壓可調、主動式并聯（3+1 可達 8000W）、遙控開關等多種功能，擁有短路 / 過負載 / 過電壓 / 過溫度等全面保護，工作溫度范圍 - 35~+70℃，通過多項國際安規認證，提供 5 年保固，廣泛應用于工業控制、測試測量儀器等領域。
一、產品基礎信息
| 項目 | 關鍵內容 |
|---|---|

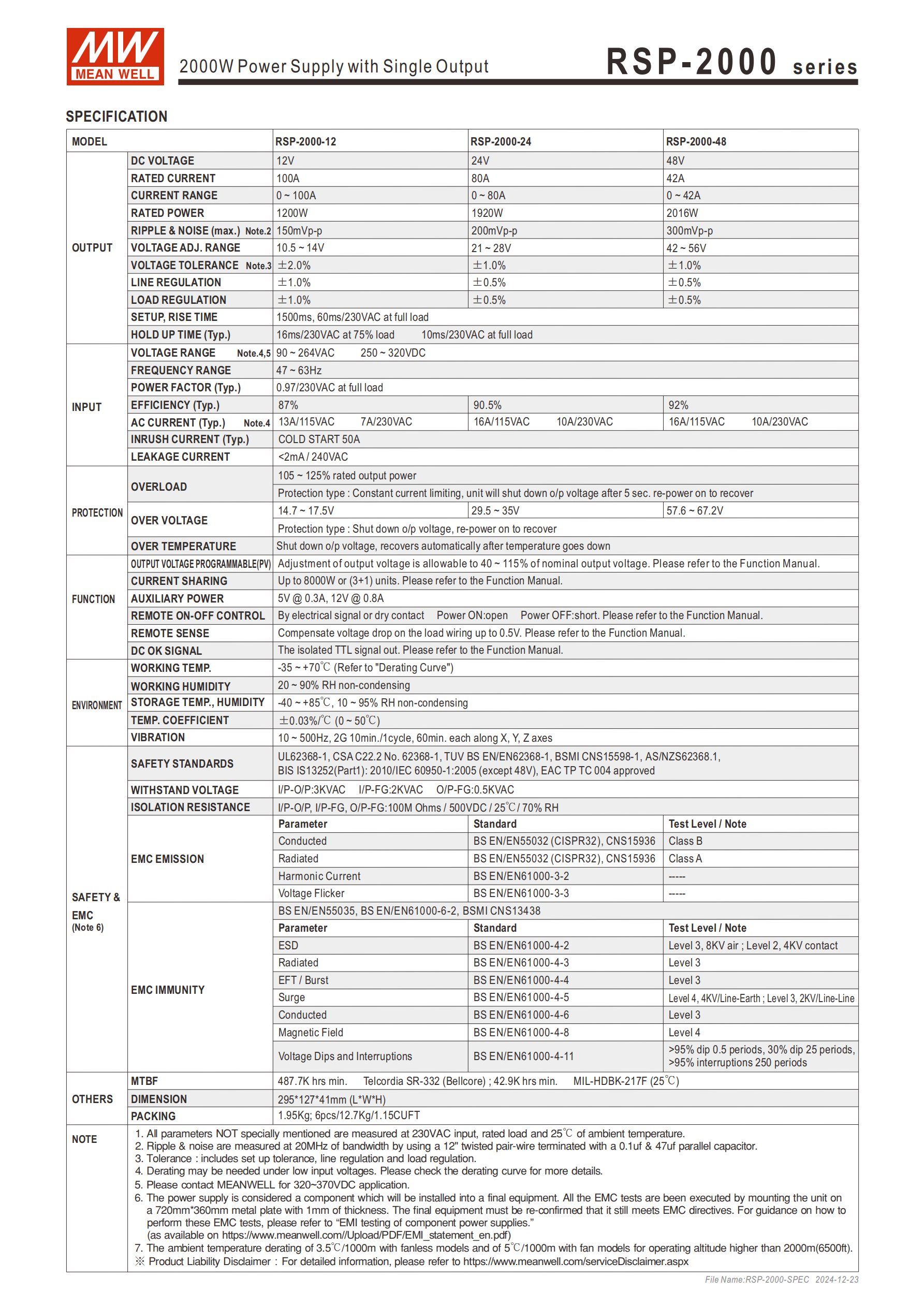

| 產品名稱 | RSP-2000 系列 2000W 單輸出電源供應器 |
| 產品類型 | 機殼型交流變直流（AC-DC）電源供應器 |
| 外型規格 | 1U 低外型，尺寸 29512741mm（LWH，公差 ±0.5mm） |
| 保固期限 | 5 年 |
| 適用場景 | 工業控制或自動化裝置、測試和測量儀器、激光相關類機器、老化設備、數字廣播 |
二、電氣核心參數
（1）輸入規格
| 參數 | 具體數值 |
|---|---|
| 電壓范圍 | 90~264VAC、250~320VDC（320~370VDC 需洽談明緯） |
| 頻率范圍 | 47~63Hz |
| 功率因子 | 0.97/230VAC（滿載時） |
| 浪涌電流 | 冷啟動 50A（Typ.） |
| 漏電流 | <2.0mA / 240VAC |
（2）輸出規格（分機型）
| 機型 | 直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|
| RSP-2000-12 | 12V | 100A | 0~100A | 1200W | 10.5~14V | ±2.0% |
| RSP-2000-24 | 24V | 80A | 0~80A | 1920W | - | ±1.0% |
| RSP-2000-48 | 48V | 42A | 0~42A | 2016W | 42~56V | ±1.0% |

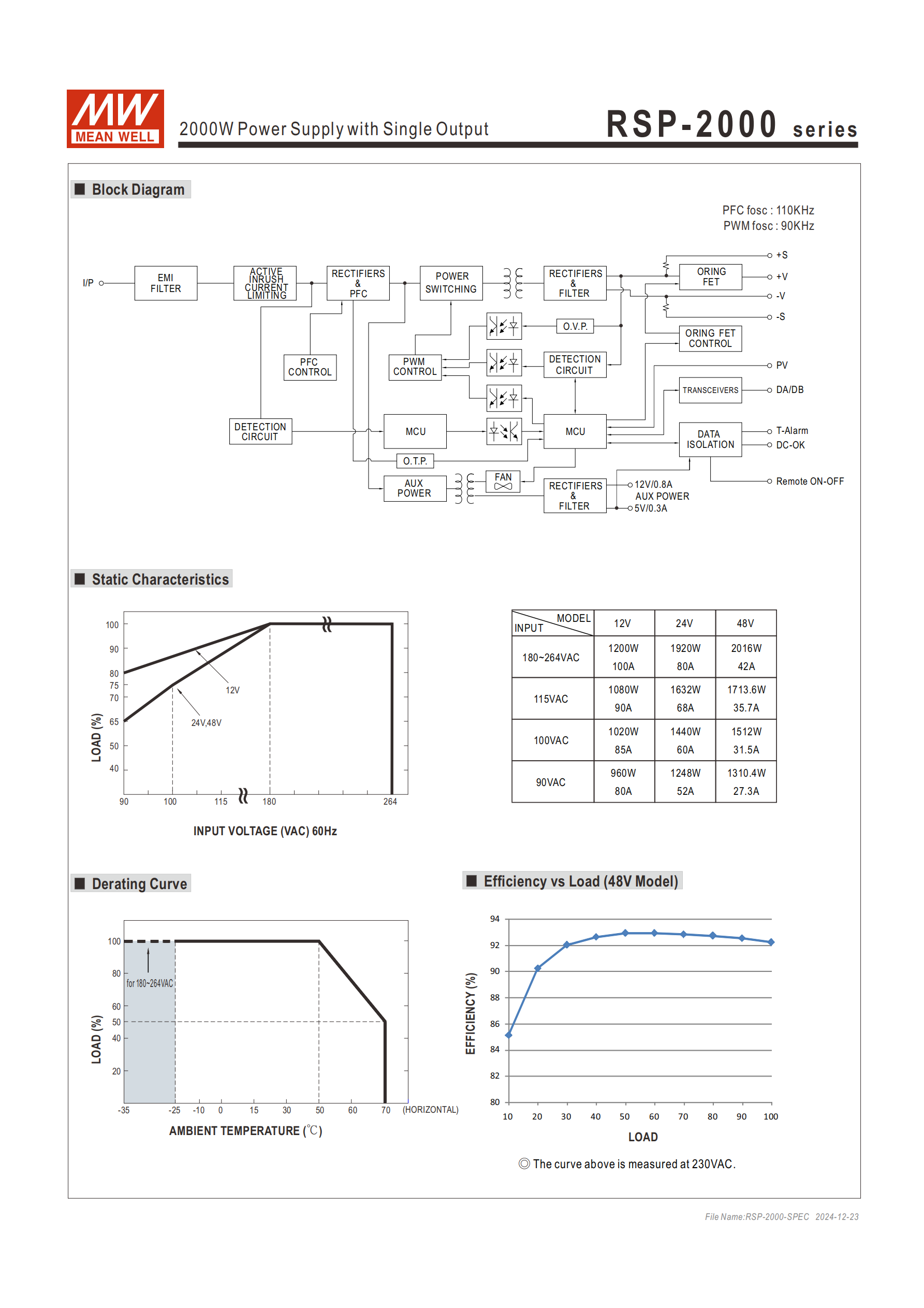

（3）關鍵性能參數
效率：Typ. 最高92%（RSP-2000-12），其余機型分別為 87%（24V）、90.5%（48V）
紋波與噪聲（最大）：12V 機型 150mVp-p，24V 機型 200mVp-p，48V 機型 300mVp-p
線性調整率 / 負載調整率：均≤±1.0%（部分機型 ±0.5%）
啟動上升時間：1500ms（滿載，230VAC），60ms/230VAC（滿載時）
保持時間：16ms/230VAC（75% 負載），10ms/230VAC（滿載時）
溫度系數：±0.03%/℃（0~50℃）
MTBF：487.7K hrs（Telcordia SR-332）；42.9K hrs（MIL-HDBK-217F，25℃）
三、核心功能與操作
（1）基礎功能

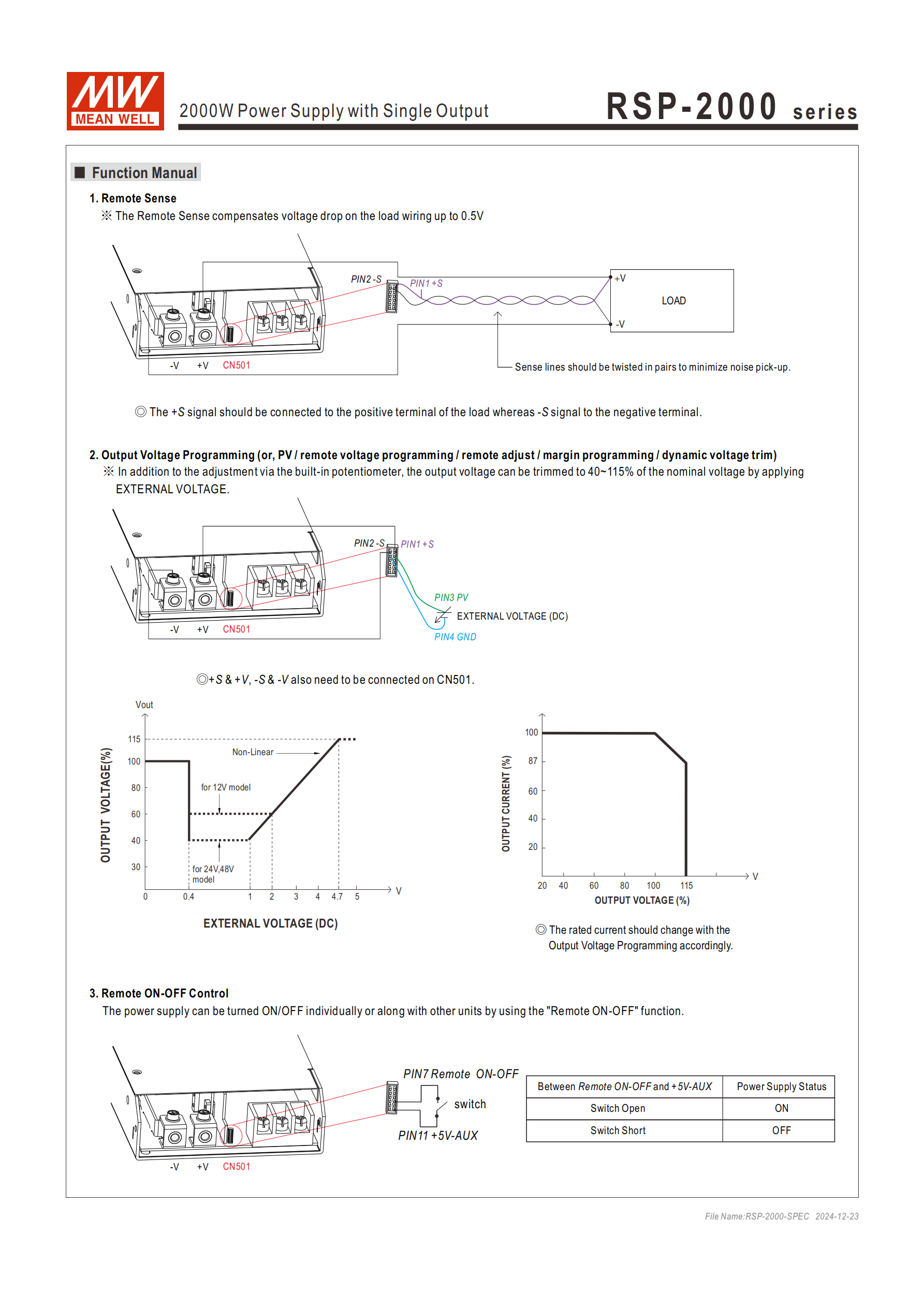

輸出電壓調整：支持內部電位器或外部電壓調整，范圍為額定輸出電壓的40~115%
主動式 PFC：內建功能，提升功率因子至 0.97（230VAC 滿載）
強制冷卻：內建直流控速風扇，適配寬溫工作
遙感功能：對負載線壓降補償最大為0.5V，感應線需絞繞以減小噪音
（2）擴展功能
| 功能名稱 | 關鍵參數 |
|---|---|
| 遙控開關 | 通過電子信號或干觸點控制，開路啟動、短路關閉 |
| 輔助電源 | 5V@0.3A、12V@0.8A，不受 ON/OFF 信號控制 |
| DC OK 信號 | TTL 信號，高電平（4.5~5.5V）對應輸出≤80% 額定電壓，低電平（0~0.5V）對應輸出≥80% 額定電壓 |
| 過溫警告（T-Alarm） | 高電平（4.5~5.5V）對應超溫，低電平（0~0.5V）對應溫度正常 |

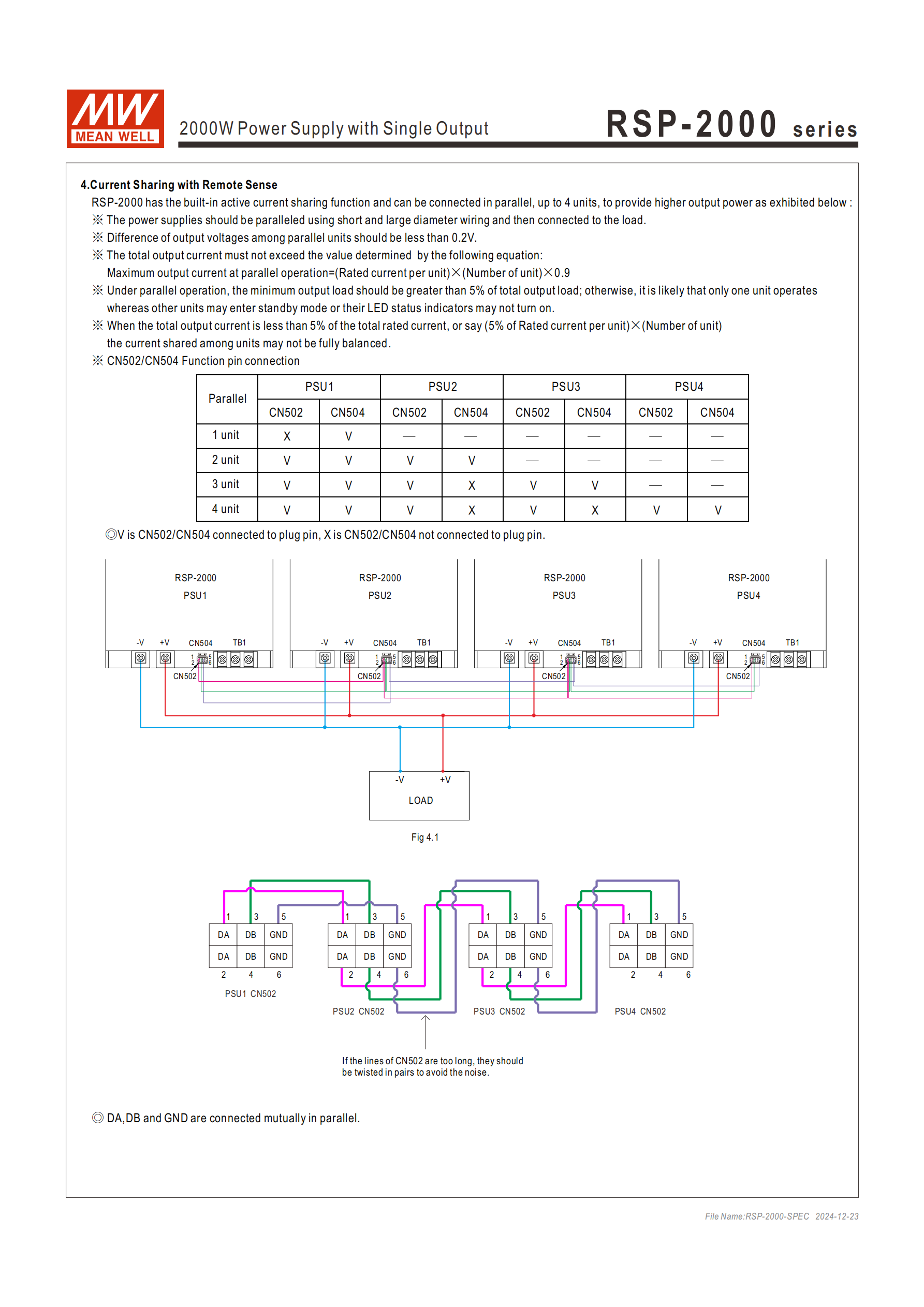

（3）并聯功能（主動式均流）
最大并聯數量：4 臺（3+1），總功率可達8000W
關鍵要求：并聯導線短而粗；各單元輸出電壓差異≤0.2V；總輸出負載≥5%（否則可能單臺工作）
輸出電流限制：總輸出電流≤（單臺額定電流 × 組數 ×0.9）

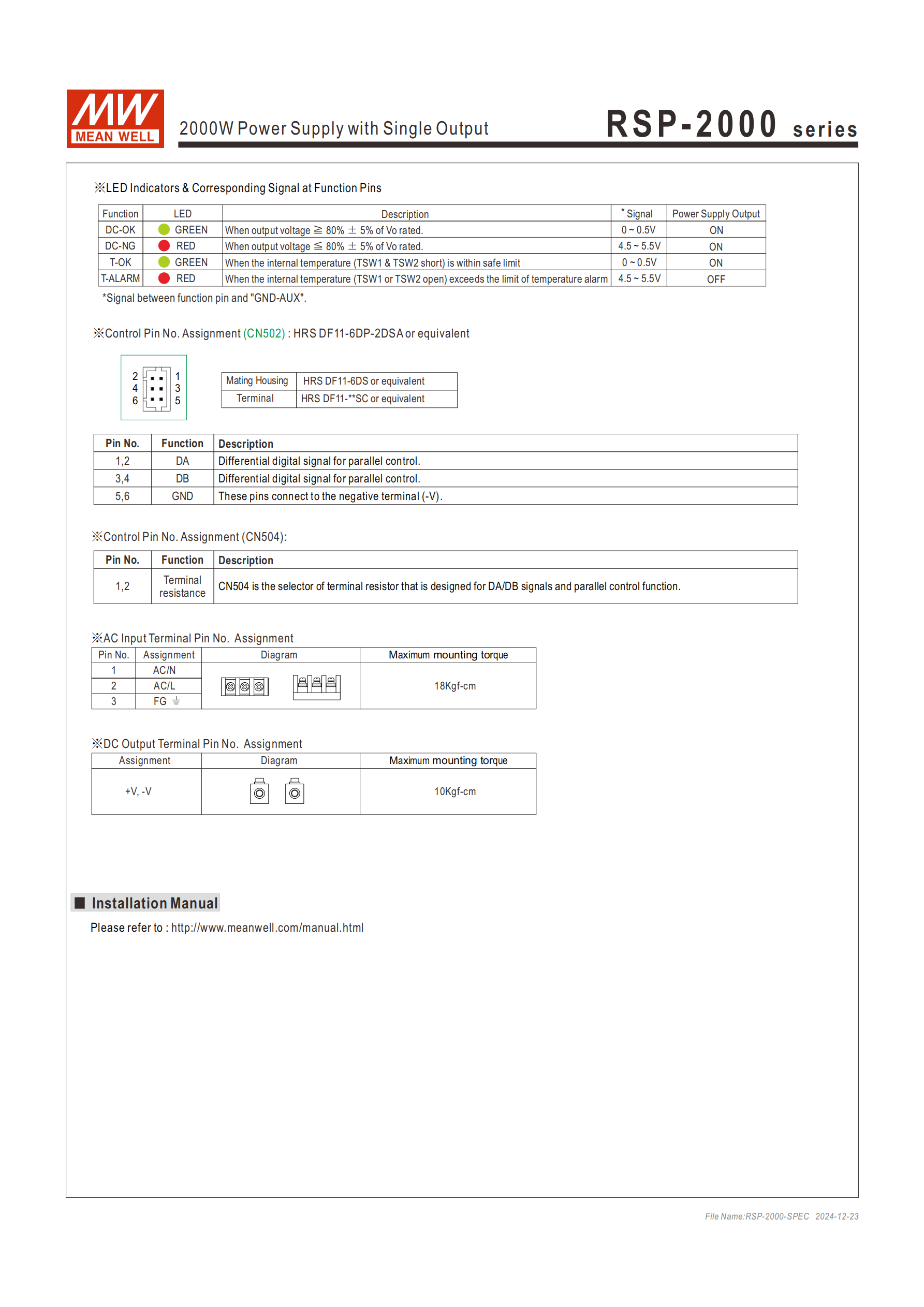

連接方式：通過 CN502/CN504 pin 腳連接，V 表示連接、X 表示不連接
四、保護機制與認證
（1）保護種類
| 保護類型 | 觸發條件 | 保護方式 |
|---|---|---|
| 過負載 | 額定輸出功率的 105~125% | 恒流限制模式，5 秒后關斷，重啟恢復 |
| 過電壓 | 12V 機型 14.7~17.5V、24V 機型 29.5~35V、48V 機型 57.6~67.2V | 關斷輸出，重啟恢復 |
| 過溫度 | 內部溫度超安全范圍 | 關斷輸出，溫度下降后自動恢復 |
| 短路保護 | 輸出短路 | 對應保護動作（文檔未明確，默認關斷 / 限流） |
（2）安規與電磁兼容
安全規范：UL62368-1、CSA C22.2 No.62368-1、TUV BS EN/EN62368-1 等
耐壓等級：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms / 500VDC / 25℃/70% RH
電磁兼容：發射符合 BS EN/EN55032（CISPR32），抗擾度符合 BS EN/EN55035 等標準
五、結構安裝與端子定義

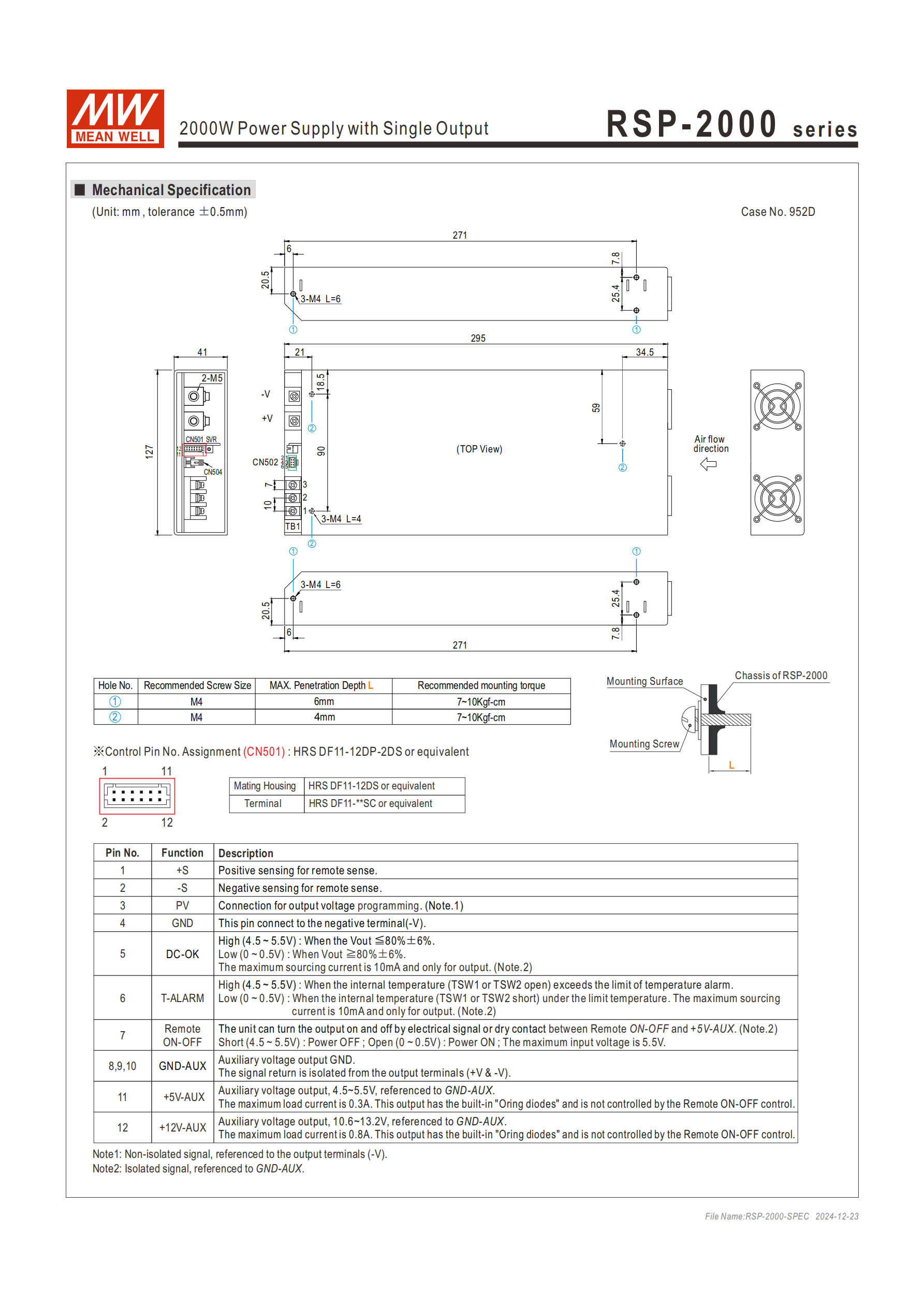

（1）安裝要求
| 孔編號 | 推薦螺絲 | 最大穿透深度 | 推薦扭矩 |
|---|---|---|---|
| 1 | M4 | 6mm | 7~10Kgf-cm |
| 2 | M4 | 4mm | 6~8Kgf-cm |
（2）關鍵端子（CN501 核心 pin 腳）
| Pin 腳編號 | 功能 | 關鍵描述 |
|---|---|---|
| 1（+S）/2（-S） | 遙感信號 | 連接負載正 / 負極，絞線減噪，補償≤0.5V |
| 3（PV） | 輸出電壓調整 | 非隔離信號，參考點為 - V |
| 5（DC-OK） | 輸出狀態信號 | 高 / 低電平對應輸出異常 / 正常，最大源電流 10mA |
| 7（Remote ON-OFF） | 遙控開關 | 短路關、開路開，最大輸出電壓 5.5V |
| 11（+5V-AUX） | 輔助電源 | 4.5~5.5V，最大負載 0.3A |
| 12（+12V-AUX） | 輔助電源 | 10.6~13.2V，最大負載 0.3A |
