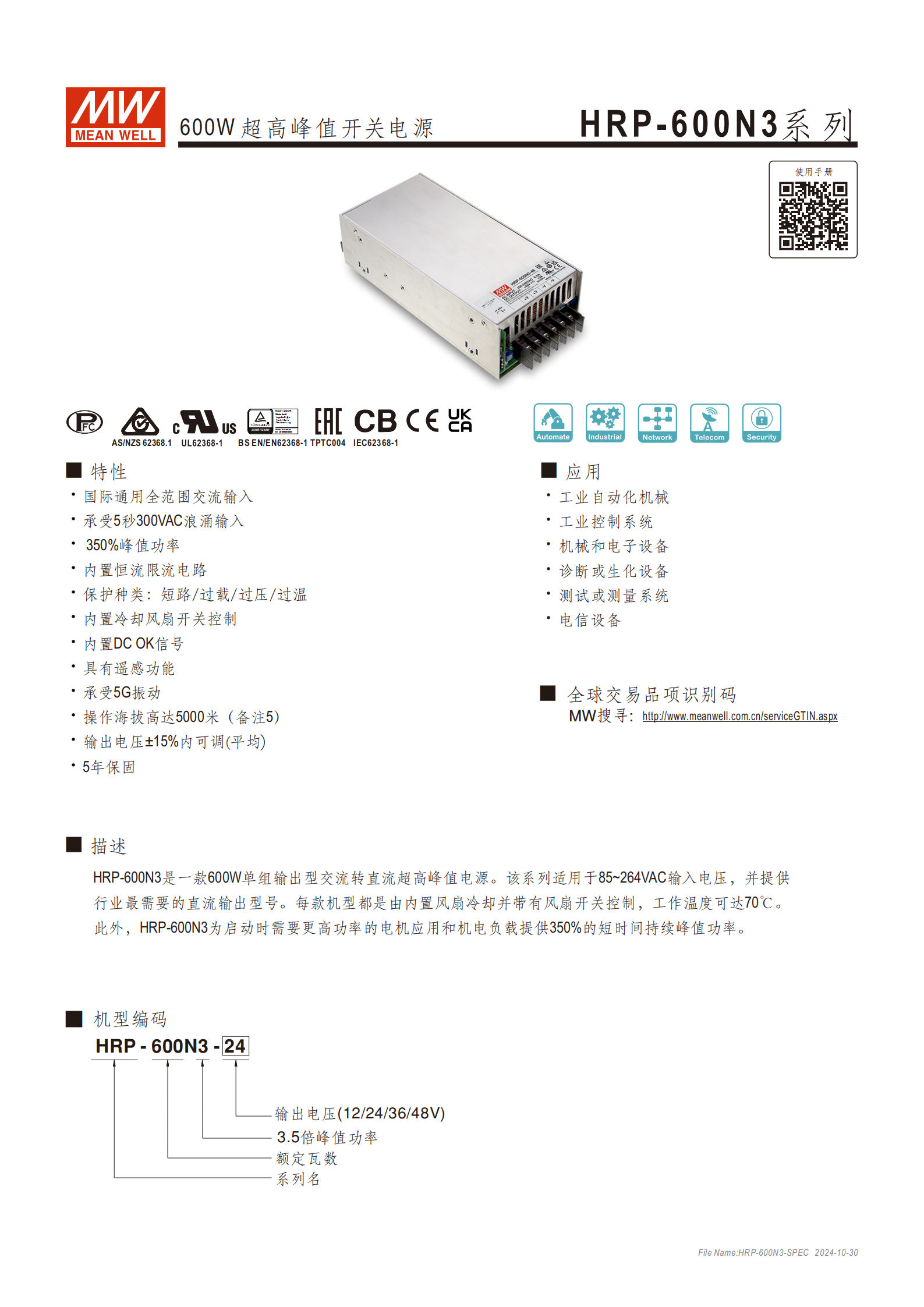

HRP-600N3 系列是一款600W 單組輸出超高峰值開關電源，支持85~264VAC 全范圍交流輸入，提供 12V/24V/36V/48V 四種直流輸出型號，具備350% 峰值功率（適配電機等啟動高功率需求場景），內置恒流限流、短路 / 過載 / 過壓 / 過溫等多重保護，支持風扇控制、DC OK 信號、遙感功能，工作溫度范圍 **-40~+70℃，操作海拔高達5000 米 **，通過多項國際安全認證，享有5 年保固，廣泛應用于工業自動化、測試測量系統等領域。
一、產品概述
核心定位：600W 單組輸出超高峰值交流轉直流開關電源
核心優勢：350% 短時間峰值功率（適配電機、機電負載啟動高功率需求）、國際通用全范圍輸入、多重保護、5 年保固
適用場景：工業自動化機械、工業控制系統、機械和電子設備、診斷 / 生化設備、測試 / 測量系統、電信設備

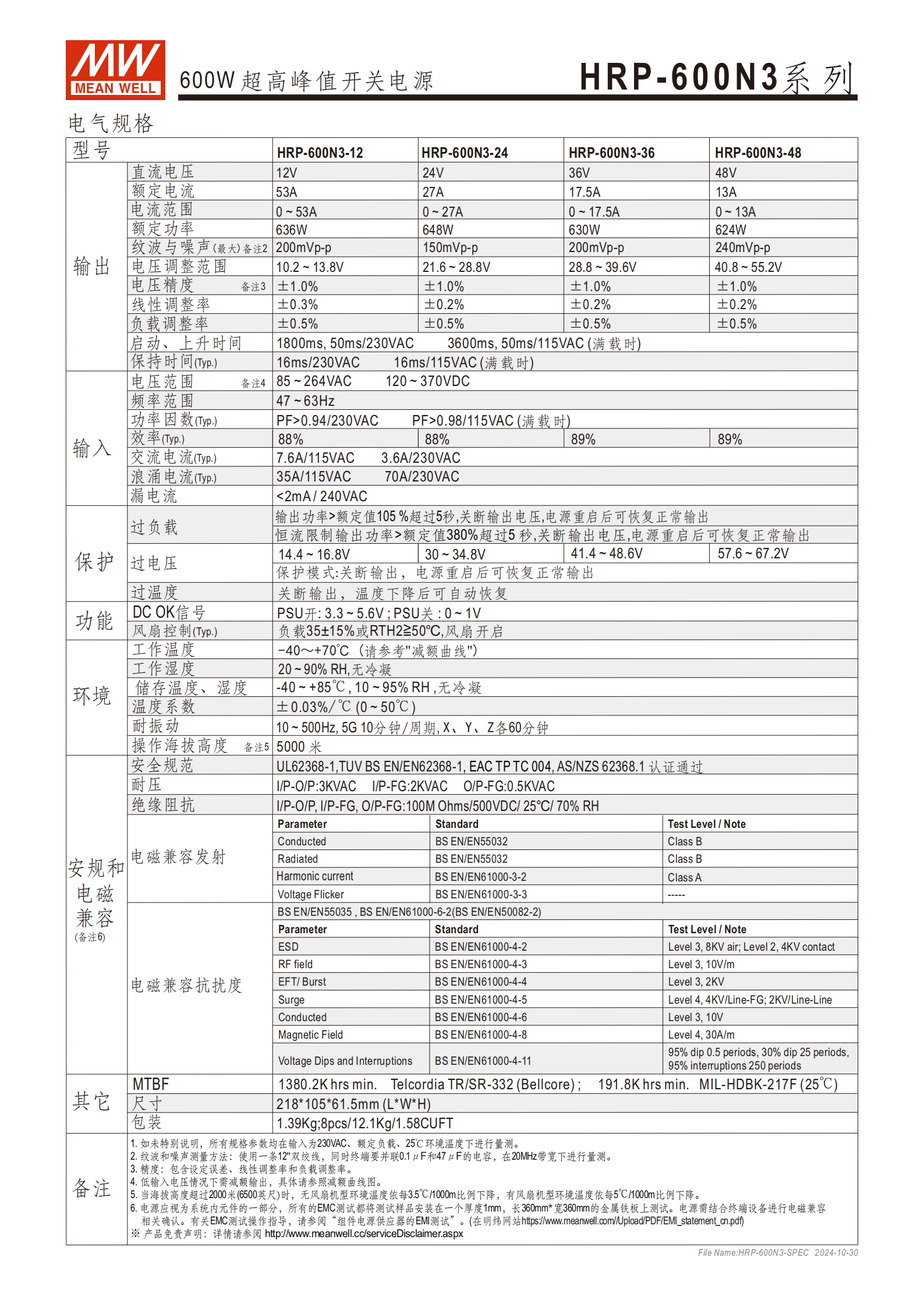

二、核心電氣規格
（1）輸出參數（分型號對比）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| HRP-600N3-12 | 12V | 53A | 636W | 10.2~13.8V | 200mVp-p |
| HRP-600N3-24 | 24V | 27A | 648W | 21.6~28.8V | 150mVp-p |
| HRP-600N3-36 | 36V | 17.5A | 630W | 28.8~39.6V | 200mVp-p |
| HRP-600N3-48 | 48V | 13A | 624W | 40.8~55.2V | 240mVp-p |
（2）輸入?yún)?shù)
電壓范圍：85~264VAC（交流）、120~370VDC（直流）
頻率范圍：47~63Hz
功率因數：滿載時 PF>0.94（230VAC）、PF>0.98（115VAC）
效率：Typ. 88%（12V/24V）、89%（36V/48V）
浪涌電流：Typ. 35A/115VAC、70A/230VAC
漏電流：<2mA / 240VAC
（3）精度與響應特性
電壓精度：±1.0%（含設定誤差、線性調整率、負載調整率）
負載調整率：±0.5%
啟動 / 上升 / 保持時間：230VAC 滿載時 1800ms 啟動、50ms 上升；115VAC 滿載時 3600ms 啟動、50ms 上升；保持時間 16ms（兩種電壓）
三、保護功能與核心功能
（1）保護種類及特性
| 保護類型 | 觸發條件 | 恢復方式 |
|---|---|---|
| 過載保護 | 輸出功率 > 額定值 105%（超 5 秒）；> 額定值 380%（超 5 秒） | 電源重啟后恢復 |
| 過壓保護 | 12V 型 14.4~16.8V；24V 型 30~34.8V；36V 型 41.4~48.6V；48V 型 57.6~67.2V | 電源重啟后恢復 |
| 過溫保護 | 溫度達到閾值 | 溫度下降后自動恢復 |
| 其他保護 | 內置恒流限流電路、承受 5 秒 300VAC 浪涌輸入 | - |
（2）核心功能
風扇控制：負載 35±15% 或溫度≥50℃時風扇開啟
DC OK 信號：集電極開路信號，PSU 開時 3.3~5.6V，關時 0~1V

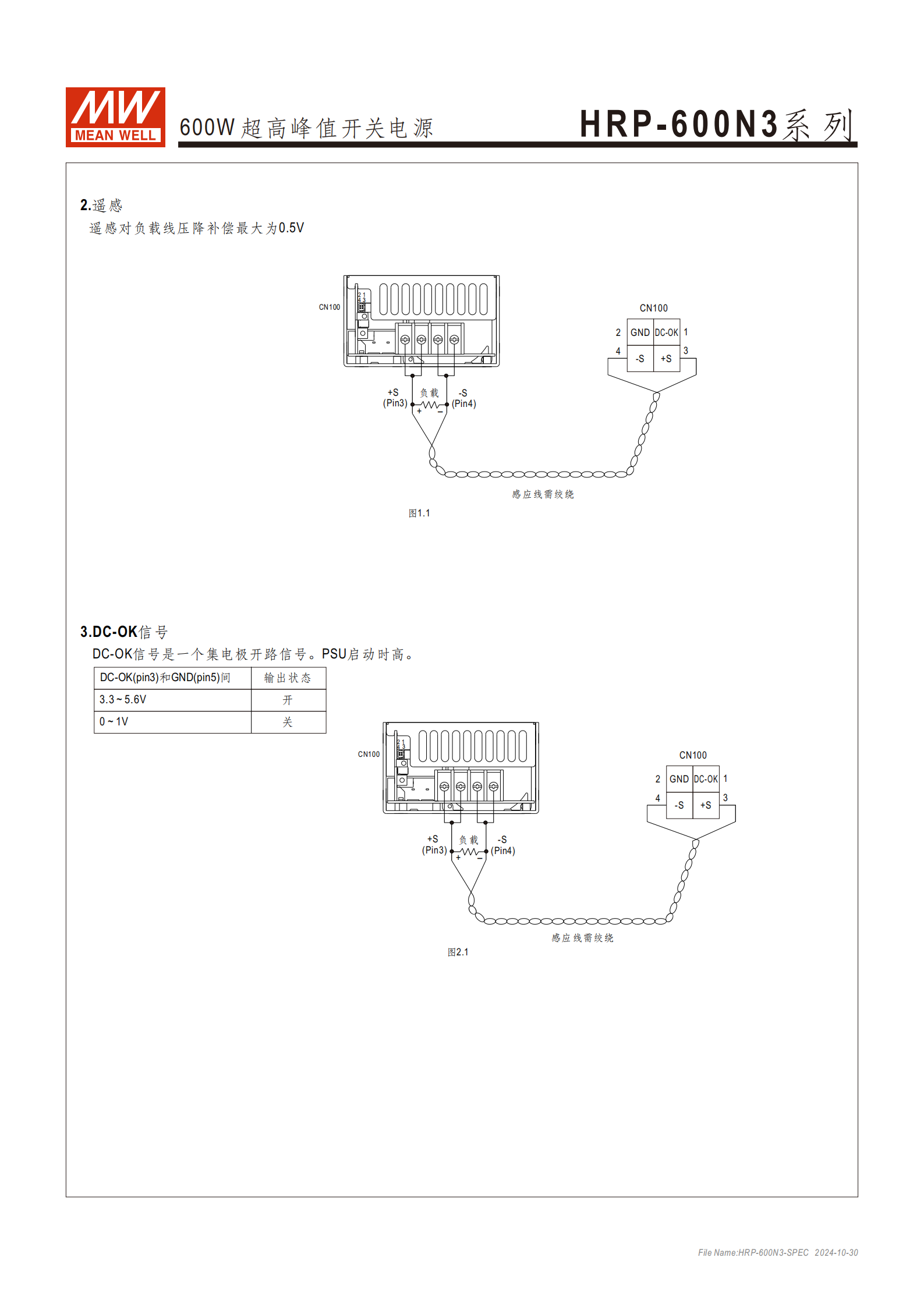

遙感功能：對負載線壓降補償最大 0.5V，感應線需絞繞
輸出電壓可調：±15% 內可調（平均）
四、環境與物理特性

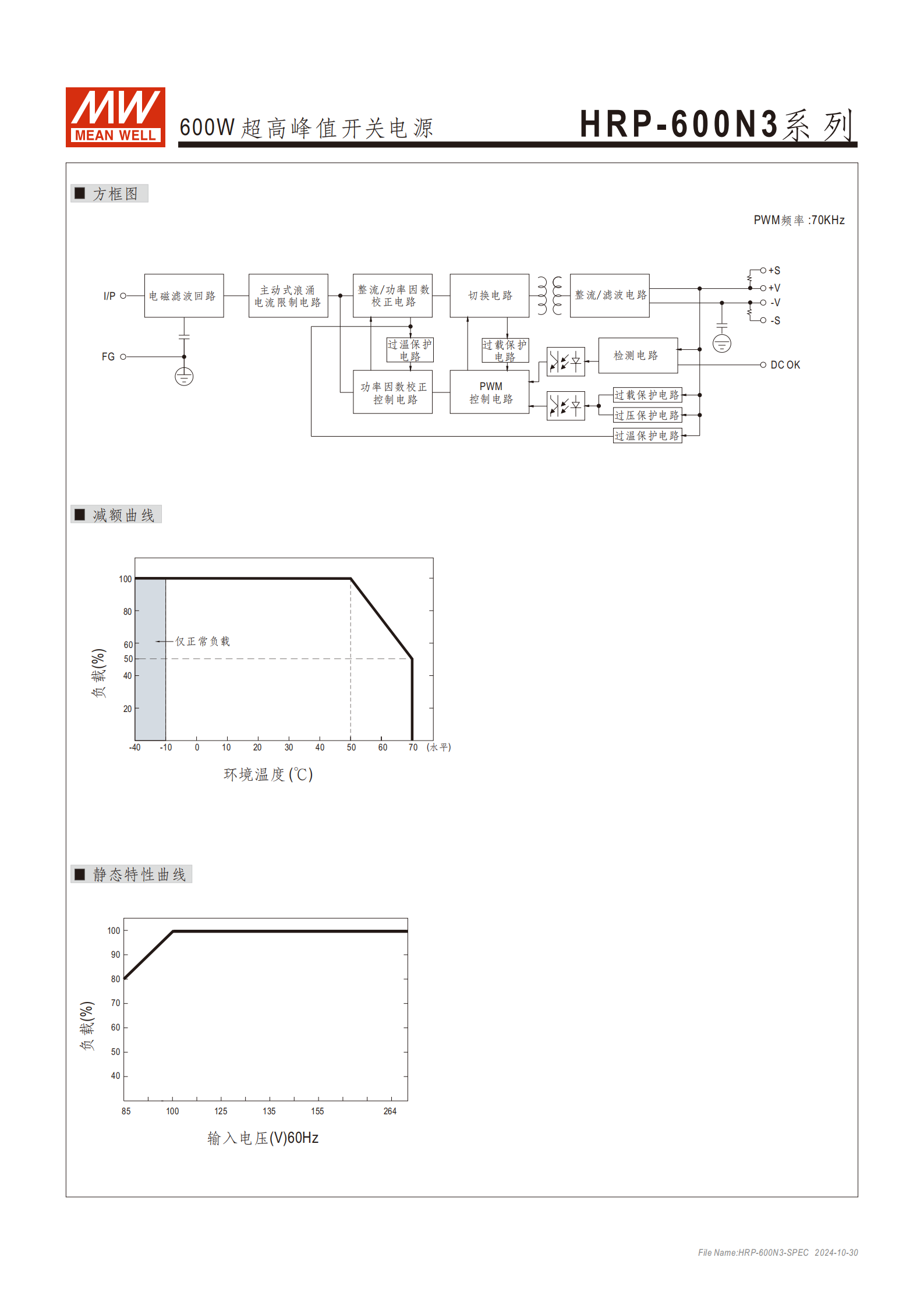

工作溫度：-40~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存條件：-40~+85℃，10~95% RH，無冷凝
耐振動：10~500Hz，5G，X/Y/Z 各 60 分鐘 / 周期
操作海拔：最高 5000 米（海拔 > 2000 米時，環境溫度需按規定減額）

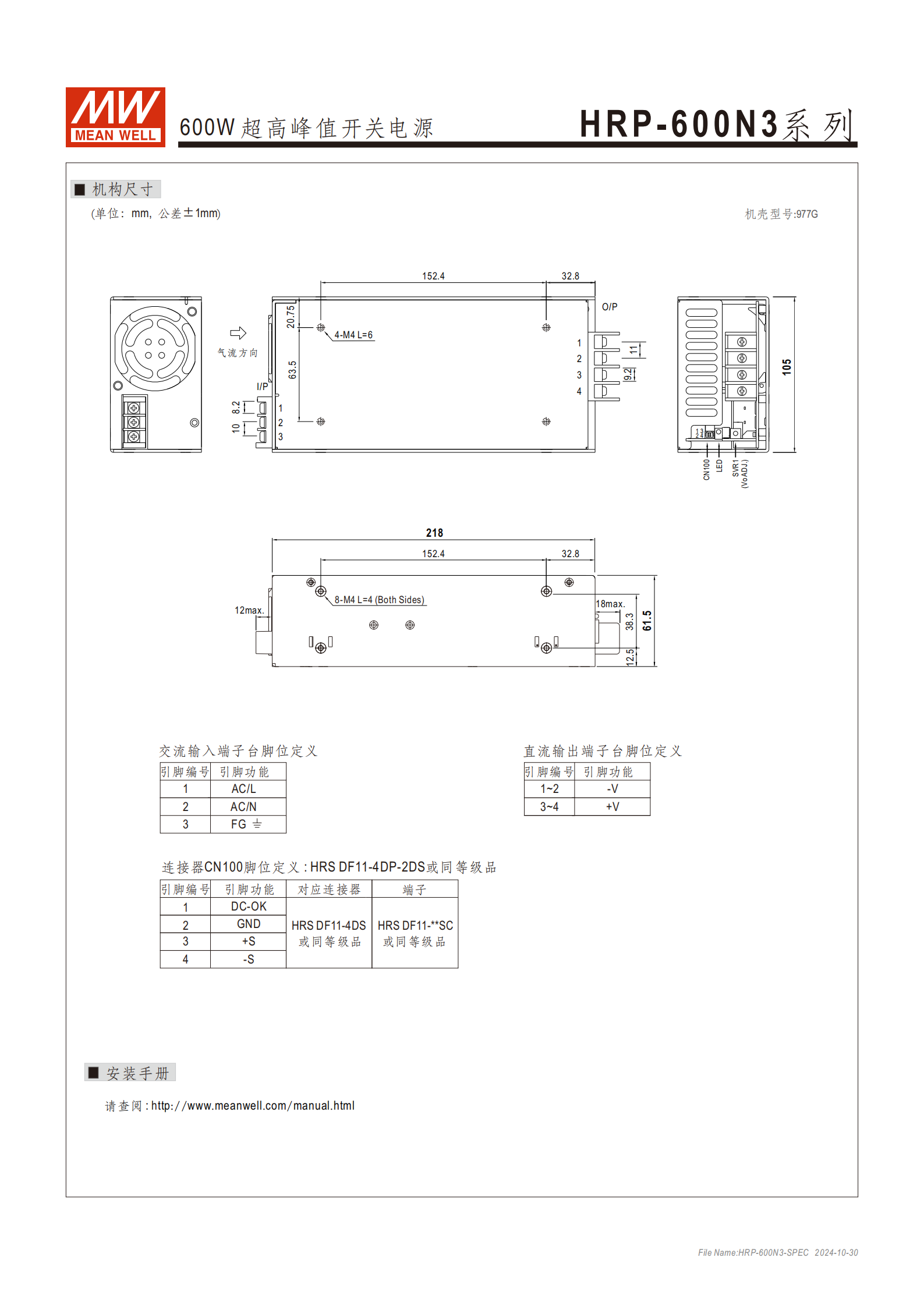

尺寸（LWH）：21810561.5mm（公差 ±1mm）
重量：1.39Kg（單臺）；8 臺 / 箱，總重 12.1Kg，體積 1.58CUFT
五、認證與可靠性
安全規范：UL62368-1、TUV BS EN/EN62368-1、AS/NZS 62368.1、EAC TP TC 004
電磁兼容：發射符合 EN55032 Class B、EN61000-3-2 Class A 等；抗擾度符合 EN61000-4 系列標準（ESD Level 3 等）
MTBF：最小 1380.2K 小時（Telcordia TR/SR-332 標準）；最小 191.8K 小時（MIL-HDBK-217F 標準，25℃）
六、結構與安裝
（1）端子定義
交流輸入端子：AC/L（火線）、AC/N（零線）、FG（接地）
直流輸出端子：1~2 腳（-V）、3~4 腳（+V）
連接器 CN100（HRS DF11-4DP-2DS 或同等級品）：1 腳（DC-OK）、2 腳（GND）、3 腳（+S）、4 腳（-S）
（2）安裝參考
固定方式：4-M4（L=6）、8-M4（L=4，兩側）
4. 關鍵問題
問題 1：HRP-600N3 系列電源的峰值功率特性及適用場景是什么？

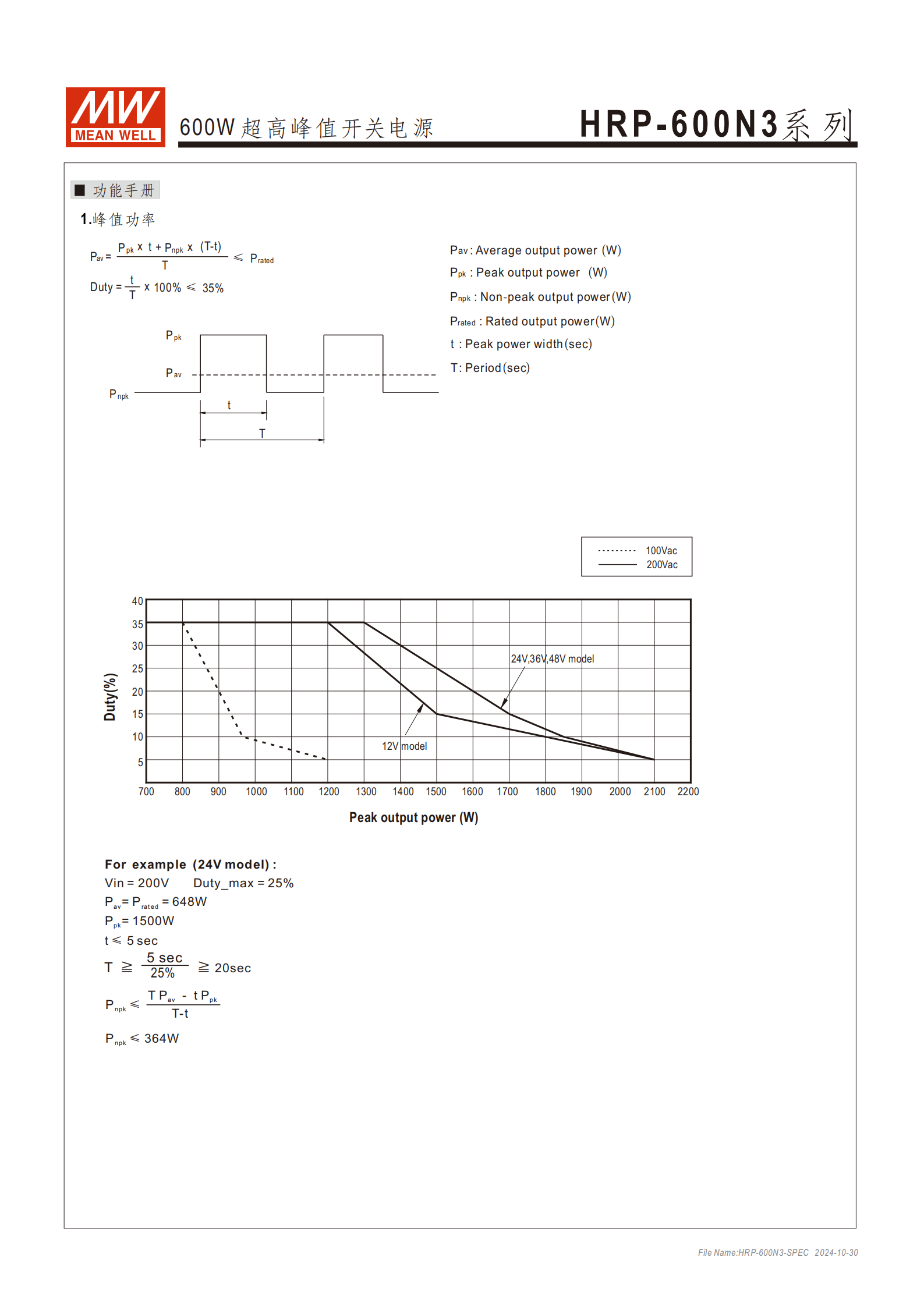

答案：該系列電源具備350% 短時間持續峰值功率，可滿足啟動時需要更高功率的電機應用和機電負載需求；例如 24V 型號在 Vin=200VAC 時，峰值功率可達 1500W，峰值持續時間≤5 秒，周期≥20 秒，非峰值功率需≤364W，適用于對啟動功率要求較高的工業自動化機械、機電設備等場景。
問題 2：HRP-600N3 系列的核心保護功能有哪些，不同保護類型的觸發條件和恢復方式是什么？
答案：核心保護功能包括過載保護、過壓保護、過溫保護，具體如下：
保護類型 觸發條件 恢復方式 過載保護 輸出功率 > 額定值 105%（超 5 秒）；> 額定值 380%（超 5 秒） 電源重啟后恢復 過壓保護 按型號不同，過壓閾值 14.4~67.2V（如 12V 型 14.4~16.8V，48V 型 57.6~67.2V） 電源重啟后恢復 過溫保護 溫度達到設定閾值 溫度下降后自動恢復 此外還內置恒流限流電路，可承受 5 秒 300VAC 浪涌輸入。
問題 3：HRP-600N3 系列的輸出參數（電壓、電流、功率）分型號有何差異，電壓調整范圍和精度表現如何？
答案：該系列有 4 種輸出型號，核心參數及電壓特性如下：
型號 輸出電壓 額定電流 額定功率 電壓調整范圍 電壓精度 HRP-600N3-12 12V 53A 636W 10.2~13.8V ±1.0% HRP-600N3-24 24V 27A 648W 21.6~28.8V ±1.0% HRP-600N3-36 36V 17.5A 630W 28.8~39.6V ±1.0% HRP-600N3-48 48V 13A 624W 40.8~55.2V ±1.0% 所有型號的負載調整率均為 ±0.5%，輸出電壓支持 ±15% 內可調（平均），精度表現穩定。
該系列開關電源的效率是多少？
產品的尺寸是多少？
提供哪些安裝方式？
