HRP-600 系列是600W 單組輸出且具備主動式 PFC 功能（PF>0.93） 的開關電源，支持國際通用全范圍交流輸入，效率最高達89% ，能承受 300VAC 浪涌輸入 5 秒，擁有短路 / 過負載 / 過電壓 / 過溫度等多重保護，配備恒流限制、冷卻風扇開關控制、DC OK 信號輸出及遙感功能，采用 105℃高壽命電容并提供5 年保固，輸出電壓涵蓋 3.3V-48V 多規格，額定電流 0-120A，工作溫度范圍 - 40~+70℃，通過多項國際安規認證，尺寸為 21810563.5mm。
一、產品概述
HRP-600 系列是600W 單組輸出的開關電源，核心亮點為具備主動式 PFC 功能（滿載時 PF>0.93/230VAC、PF>0.99/115VAC），支持國際通用全范圍交流輸入，效率最高可達89% ，能承受 300VAC 浪涌輸入 5 秒，整體采用 105℃高壽命電容，提供5 年保固，適用于對電源穩定性、安全性有較高要求的設備場景。

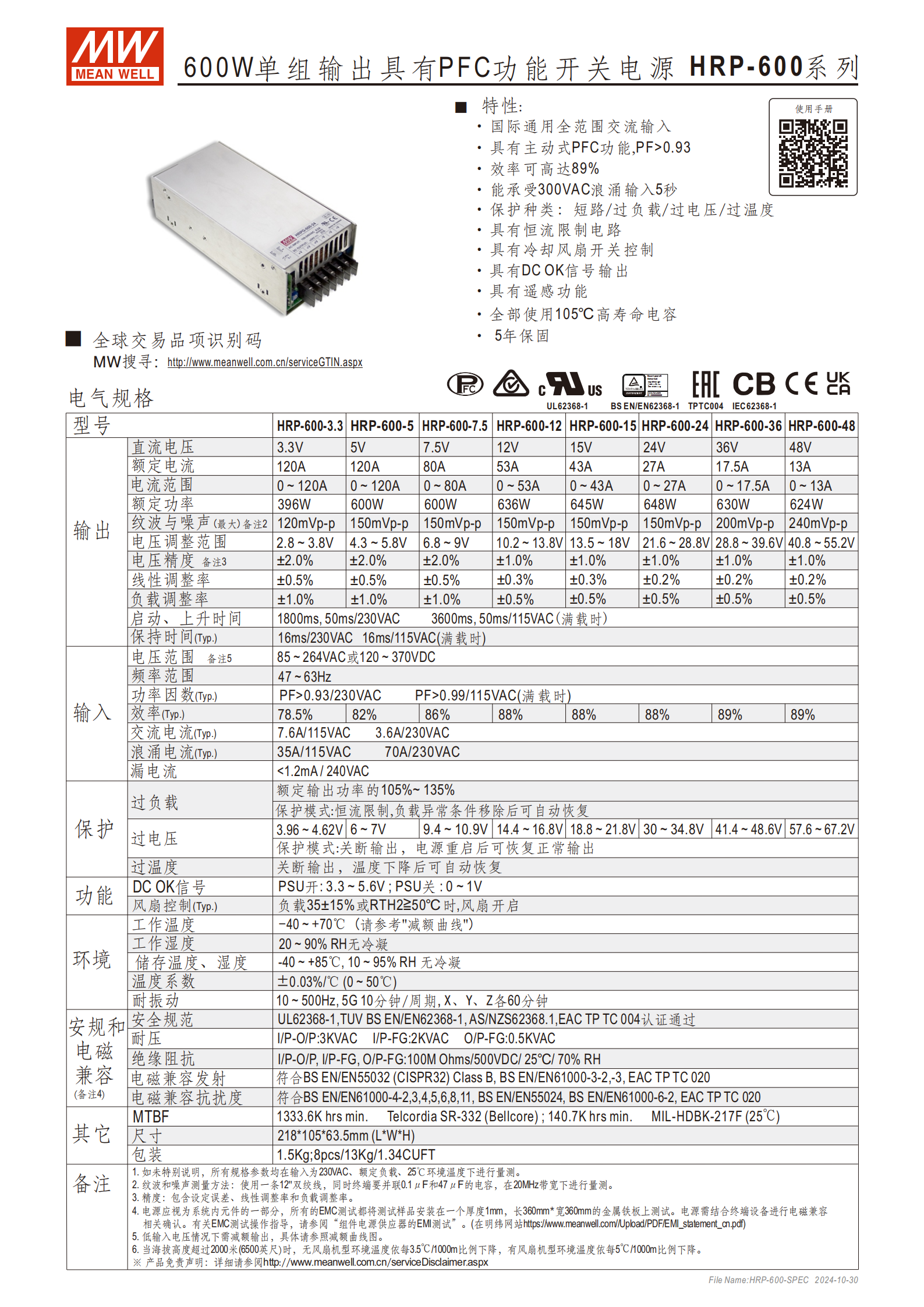

二、核心電氣規格
（1）輸出參數詳情
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|
| HRP-600-3.3 | 3.3V | 120A | 396W | 120mVp-p | 2.8~3.8V | ±2.0% |
| HRP-600-5 | 5V | 120A | 600W | 150mVp-p | 4.3~5.8V | ±2.0% |
| HRP-600-7.5 | 7.5V | 80A | 600W | 150mVp-p | 6.8~9V | ±2.0% |
| HRP-600-12 | 12V | 53A | 636W | 150mVp-p | 10.2~13.8V | ±1.0% |
| HRP-600-15 | 15V | 43A | 645W | 150mVp-p | 13.5~18V | ±1.0% |
| HRP-600-24 | 24V | 27A | 648W | 150mVp-p | 21.6~28.8V | ±1.0% |
| HRP-600-36 | 36V | 17.5A | 630W | 200mVp-p | 28.8~39.6V | ±1.0% |
| HRP-600-48 | 48V | 13A | 624W | 240mVp-p | 40.8~55.2V | ±1.0% |
補充輸出特性：
電流范圍：所有型號均為 0~ 額定電流
線性調整率：±0.2%~±0.5%（低電壓型號精度略低）
負載調整率：±0.5%~±1.0%
啟動 / 上升 / 保持時間：滿載時，230VAC 下啟動 1800ms、上升 50ms、保持 16ms；115VAC 下啟動 3600ms、上升 50ms、保持 16ms
（2）輸入?yún)?shù)詳情
頻率范圍：47~63Hz
交流電流（Typ.）：7.6A/115VAC、3.6A/230VAC
漏電流：<1.2mA / 240VAC
效率（Typ.）：78.5%（3.3V）~89%（36V/48V）
三、保護與功能特性
（1）保護功能
| 保護類型 | 保護模式 | 關鍵參數 |
|---|---|---|
| 過負載 | 恒流限制，異常移除后自動恢復 | 觸發閾值：額定輸出功率的 105%~135% |
| 過電壓 | 關斷輸出，電源重啟后恢復 | 觸發電壓：3.96~67.2V（隨型號變化） |
| 過溫度 | 關斷輸出，溫度下降后自動恢復 | - |
| 短路 | 具備短路保護功能 | - |
（2）附加功能
DC OK 信號輸出：PSU 開時 3.3~5.6V，PSU 關時 0~1V
冷卻風扇開關控制：負載達到 35±15% 或 RTH2≥50℃時，風扇自動開啟
遙感功能：支持遠程電壓檢測與補償
恒流限制電路：避免過載時電流過大損壞設備
四、環境與安規要求
（1）環境參數
工作溫度：-40~+70℃（低輸入電壓或高海拔時需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-40~+85℃，儲存濕度 10~95% RH（無冷凝）
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G 強度，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
（2）安規與電磁兼容
安全規范：通過 UL62368-1、TUV BS EN/EN62368-1、AS/NZS62368.1、EAC TP TC 004 認證
耐壓性能：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC（25℃/70% RH）
電磁兼容發射：符合 BS EN/EN55032 (CISPR32) Class B、BS EN/EN61000-3-2/-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN55024、BS EN/EN61000-6-2、EAC TP TC 020
五、其他關鍵信息
MTBF：最小 1333.6K hrs（Telcordia SR-332 標準，25℃）；最小 140.7K hrs（MIL-HDBK-217F 標準，25℃）

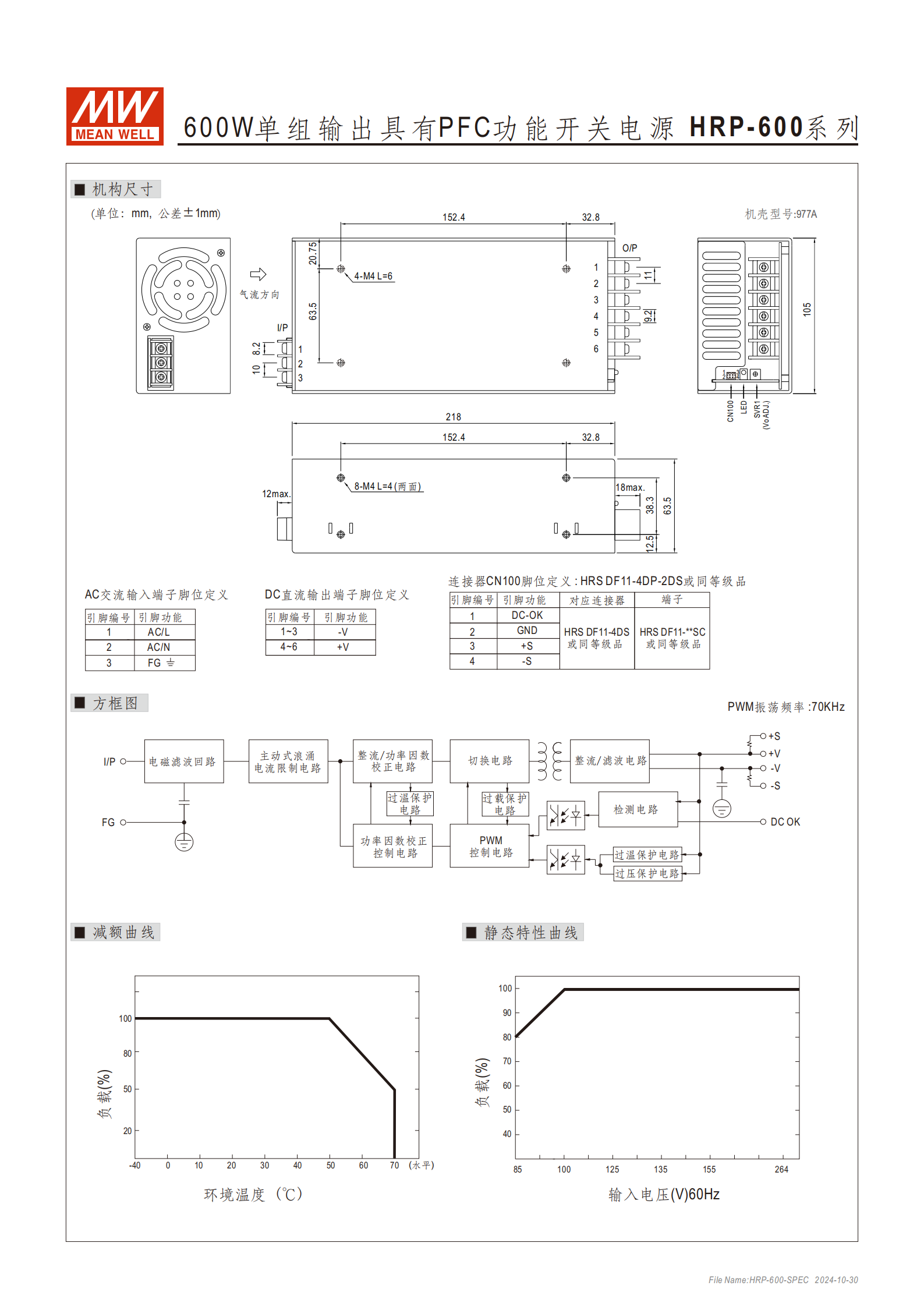

尺寸：21810563.5mm（LWH），機殼型號 977A，公差 ±1mm
包裝：單臺 1.5Kg，8 臺 / 箱（13Kg/1.34CUFT）
端子定義：AC 輸入（1=AC/L、2=AC/N、3=FG）；DC 輸出（1~3=-V、4~6=+V）；CN100 連接器（1=DC-OK、2=GND、3=+S、4=-S）
4. 關鍵問題
問題 1：HRP-600 系列開關電源的核心優勢的是什么？不同輸出電壓型號的效率差異如何？
答案：核心優勢包括：① 具備主動式 PFC 功能（滿載時 PF>0.93/230VAC、PF>0.99/115VAC），電能利用率高；② 效率最高達 89%，能耗低；③ 支持國際全范圍交流輸入，適配性廣；④ 擁有短路 / 過負載 / 過電壓 / 過溫度多重保護，且配備 DC OK 信號、風扇控制、遙感等實用功能；⑤ 采用 105℃高壽命電容，提供 5 年保固，穩定性與耐用性強。效率差異：3.3V 型號效率最低（78.5%），5V 型號 82%，7.5V 型號 86%，12V、15V、24V 型號均為 88%，36V、48V 型號效率最高（89%），整體呈現輸出電壓越高，效率越優的趨勢。
問題 2：HRP-600 系列的過電壓保護參數與恢復方式是什么？不同型號的過電壓觸發閾值分別是多少？
答案：過電壓保護模式為 “關斷輸出”，需電源重啟后才能恢復正常輸出；不同型號的過電壓觸發閾值如下：HRP-600-3.3（3.96~4.62V）、HRP-600-5（6~7V）、HRP-600-7.5（9.4~10.9V）、HRP-600-12（14.4~16.8V）、HRP-600-15（18.8~21.8V）、HRP-600-24（30~34.8V）、HRP-600-36（41.4~48.6V）、HRP-600-48（57.6~67.2V）。
問題 3：HRP-600 系列開關電源的工作環境限制有哪些？高海拔場景下需注意什么？
答案：工作環境限制：① 溫度：-40~+70℃（低輸入電壓時需參考減額曲線）；② 濕度：20~90% RH（無冷凝）；③ 振動：10~500Hz、5G 強度，X/Y/Z 軸各 60 分鐘耐振動。高海拔注意事項：當海拔超過 2000 米（6500 英尺）時，無風扇機型環境溫度需按每 1000 米下降 3.5℃的比例調整，有風扇機型需按每 1000 米下降 5℃的比例調整，避免因氣壓降低導致散熱效率下降，影響電源正常工作。
