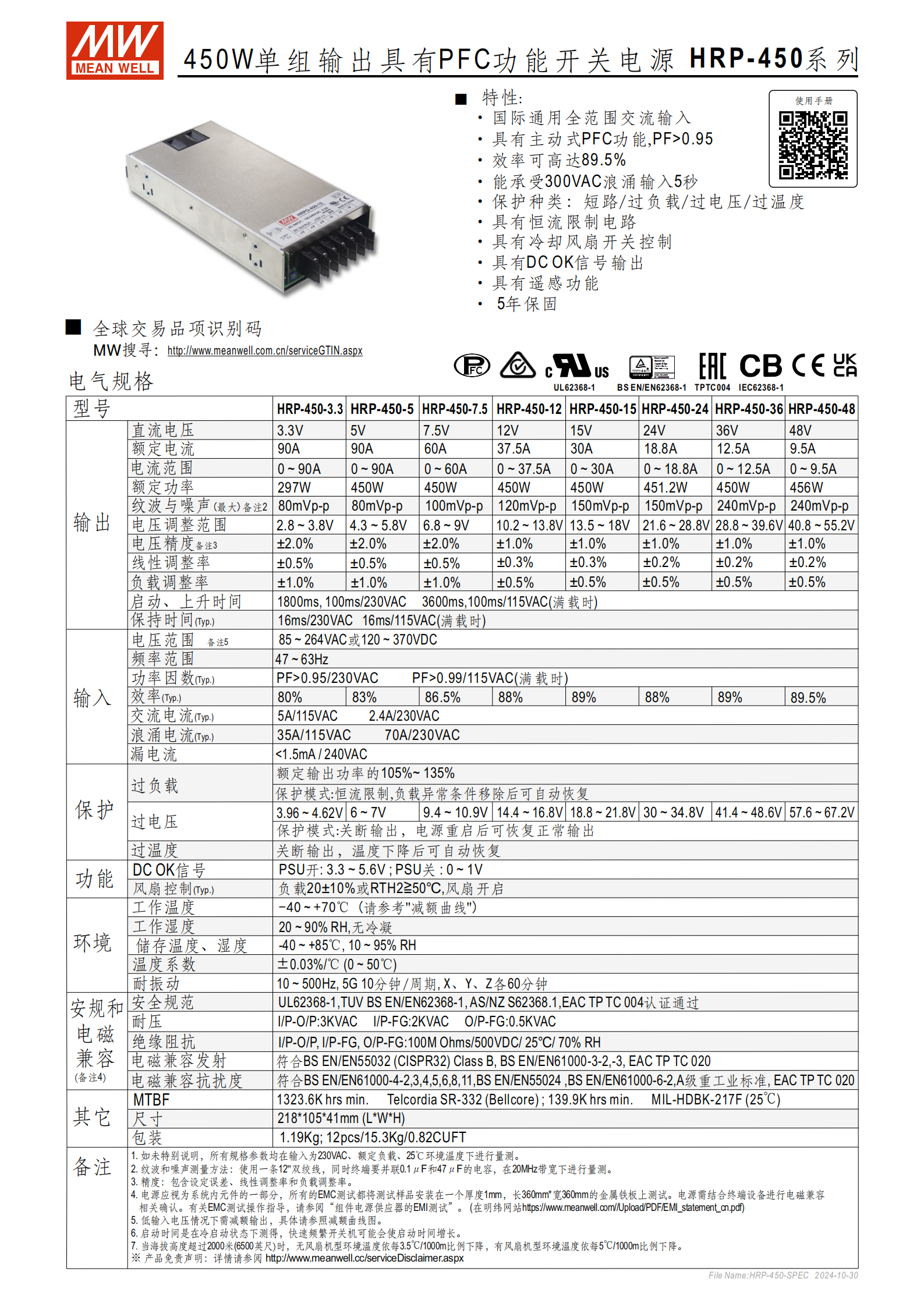

HRP-450 系列是450W 單組輸出且具備主動式 PFC 功能（PF>0.95） 的開關電源，支持85~264VAC 或 120~370VDC 全范圍輸入，輸出電壓涵蓋 3.3V~48V 多個規格，額定電流 0~90A 不等，效率最高達89.5% ，具備短路 / 過負載 / 過電壓 / 過溫度等多重保護，擁有遙感、DC OK 信號輸出、冷卻風扇開關控制等功能，工作溫度范圍 - 40~+70℃，符合多項國際安規標準，提供5 年保固，尺寸為 21810541mm。
一、產品概述
HRP-450 系列是450W 單組輸出的開關電源，核心亮點為具備主動式 PFC 功能（PF>0.95/230VAC、PF>0.99/115VAC 滿載時） ，效率最高可達89.5% ，能承受 300VAC 浪涌輸入 5 秒，產品符合 UL62368-1、IEC62368-1 等多項國際安規標準，提供5 年保固，機身尺寸為 21810541mm（LWH），包裝規格為 12pcs/15.3Kg/0.82CUFT，凈重 1.19Kg。
二、電氣規格詳情
（1）輸入?yún)?shù)
| 項目 | 規格詳情 |
|---|---|
| 電壓范圍 | 85~264VAC 或 120~370VDC（低輸入電壓需減額輸出） |
| 頻率范圍 | 47~63Hz |
| 交流電流（Typ.） | 35A/115VAC、70A/230VAC；5A/115VAC、2.4A/230VAC |
| 漏電流 | <1.5mA / 240VAC |
（2）輸出參數（各型號核心數據）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓精度 | 紋波與噪聲（最大） | 電壓調整范圍 |
|---|---|---|---|---|---|---|
| HRP-450-3.3 | 3.3V | 90A | 297W | ±2.0% | 80mVp-p | 2.8~3.8V |
| HRP-450-5 | 5V | 90A | 450W | ±2.0% | 80mVp-p | 4.3~5.8V |
| HRP-450-7.5 | 7.5V | 60A | 450W | ±2.0% | 100mVp-p | 6.8~9V |
| HRP-450-12 | 12V | 37.5A | 450W | ±1.0% | 120mVp-p | 10.2~13.8V |
| HRP-450-15 | 15V | 30A | 450W | ±1.0% | 150mVp-p | 13.5~18V |
| HRP-450-24 | 24V | 18.8A | 451.2W | ±1.0% | 150mVp-p | 21.6~28.8V |
| HRP-450-36 | 36V | 12.5A | 450W | ±1.0% | 240mVp-p | 28.8~39.6V |
| HRP-450-48 | 48V | 9.5A | 456W | ±1.0% | 240mVp-p | 40.8~55.2V |
（3）調整與啟動特性
| 項目 | 規格詳情 |
|---|---|
| 負載調整率 | ±0.5%（12V~48V 型號）、±1.0%（3.3V~7.5V 型號） |
| 溫度系數 | ±0.03%/℃（0~50℃） |
| 啟動時間（Typ.） | 1800ms/230VAC、3600ms/115VAC（滿載、冷啟動） |
| 上升時間（Typ.） | 100ms/230VAC、100ms/115VAC（滿載） |
| 保持時間（Typ.） | 16ms/230VAC、16ms/115VAC（滿載） |
三、保護功能與特殊功能
（1）保護功能
| 保護類型 | 規格詳情 |
|---|---|
| 過負載保護 | 額定輸出功率的 105%~135%，恒流限制模式，異常移除后自動恢復 |
| 過電壓保護 | 3.96~67.2V（對應不同型號），關斷輸出，電源重啟后恢復 |
| 過溫度保護 | 關斷輸出，溫度下降后自動恢復 |
| 其他保護 | 短路保護（含恒流限制電路） |
（2）特殊功能

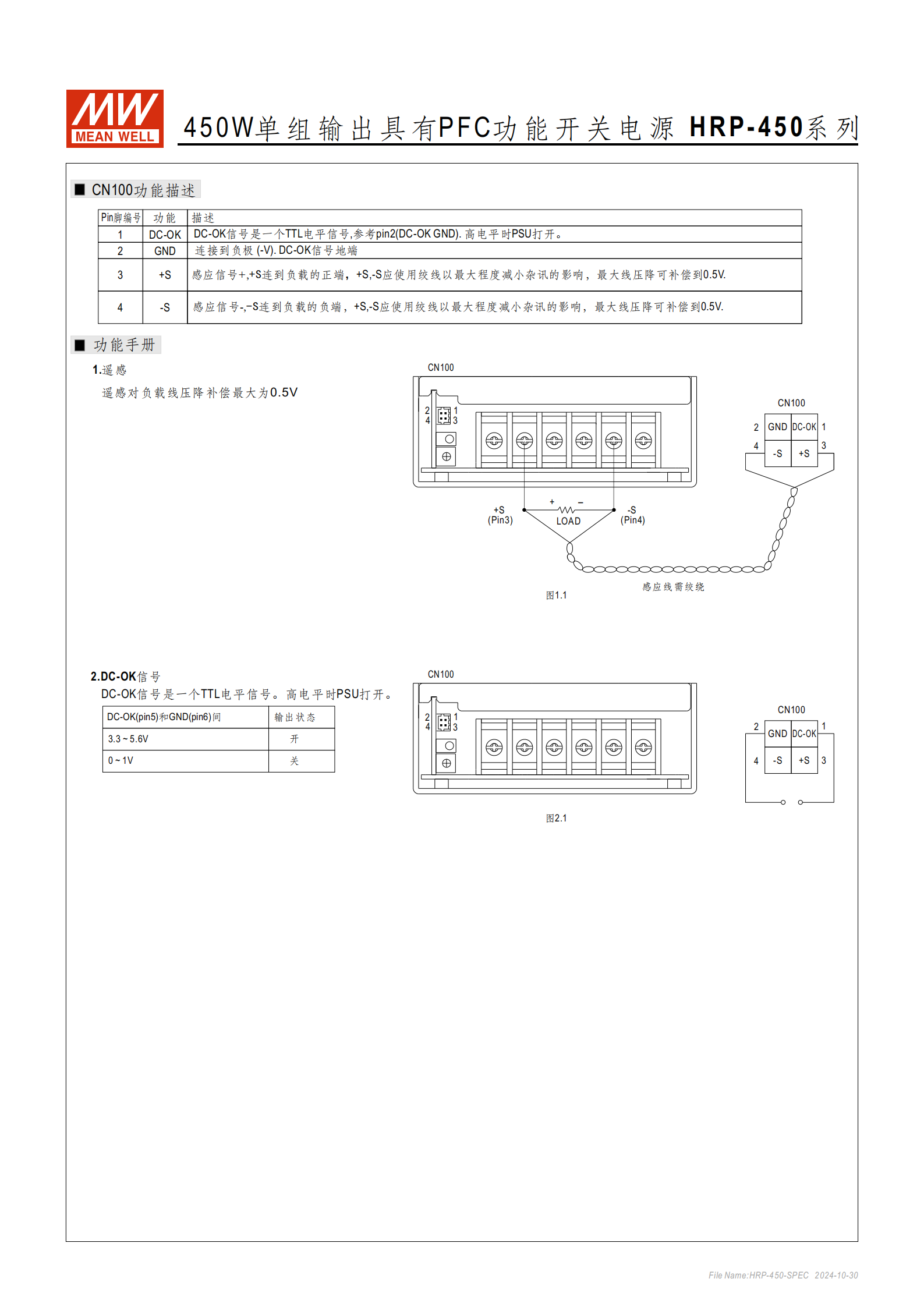

遙感功能：通過 CN100 的 + S（3 腳）和 - S（4 腳）連接負載正負極，使用絞線減少雜訊，最大可補償 0.5V 線壓降。
DC OK 信號輸出：TTL 電平信號，參考 GND（2 腳），3.3~5.6V 時 PSU 開啟，0~1V 時 PSU 關閉。
冷卻風扇開關控制：負載達到 20±10% 或 RTH2≥50℃時，風扇自動開啟。
MTBF：最小 1323.6K hrs（Telcordia SR-332 標準）、最小 139.9K hrs（MIL-HDBK-217F 標準，25℃）。
四、環境與安規要求
（1）環境參數
工作溫度：-40~+70℃（需參考減額曲線，海拔超 2000 米時需降額）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-40~+85℃，10~95% RH
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
（2）安規與電磁兼容
| 項目 | 合規標準 |
|---|---|
| 安全規范 | UL62368-1、TUV BS EN/EN62368-1、AS/NZ S62368.1、EAC TP TC 004 |
| 耐壓 | I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC |
| 絕緣阻抗 | I/P-O/P、I/P-FG、O/P-FG：100M Ohms/500VDC/25℃/70%RH |
| 電磁兼容發射 | BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2/-3、EAC TP TC 020 |
| 電磁兼容抗擾度 | BS EN/EN61000-4-2/-3/-4/-5/-6/-8/-11、BS EN/EN55024、BS EN/EN61000-6-2（A 級重工業標準）、EAC TP TC 020 |
五、結構與連接定義
（1）端子定義
| 端子類型 | 引腳編號 | 引腳功能 |
|---|---|---|
| AC 輸入端子臺 | 1 | AC/L |
| AC 輸入端子臺 | 2 | AC/N |
| AC 輸入端子臺 | 3 | FG |
| DC 輸出端子臺 | 1~3 | -V |
| DC 輸出端子臺 | 4~6 | +V |
| 連接器 CN100（HRS DF11-4DP-2DS 或同等級） | 1 | DC-OK |
| 連接器 CN100 | 2 | GND（DC-OK 信號地端，連接 - V） |
| 連接器 CN100 | 3 | +S（感應信號 +） |
| 連接器 CN100 | 4 | -S（感應信號 -） |
（2）機構尺寸
機殼型號為 995A（公差 ±1mm），關鍵尺寸包括：152.4mm、32.8mm、20.75mm、63.5mm、9.2mm、8.2mm、12.5mm 等，固定孔規格為 4-M4 L=5、8-M4 L=4（兩面）。
