HRP-300N3 系列是300W 單組輸出超高峰值開關電源，支持85~264VAC 全范圍交流輸入，提供 12V/24V/36V/48V 四種直流輸出型號，具備350% 峰值功率（短時間持續） ，內置風扇冷卻、恒流限流電路及短路 / 過載 / 過壓 / 過溫等多重保護，支持遙感、DC OK 信號功能，耐 5G 振動、操作海拔高達 5000 米，工作溫度可達 70℃，通過多項國際安全認證，享有5 年保固，廣泛應用于工業自動化、測試測量系統等領域。
一、產品概述

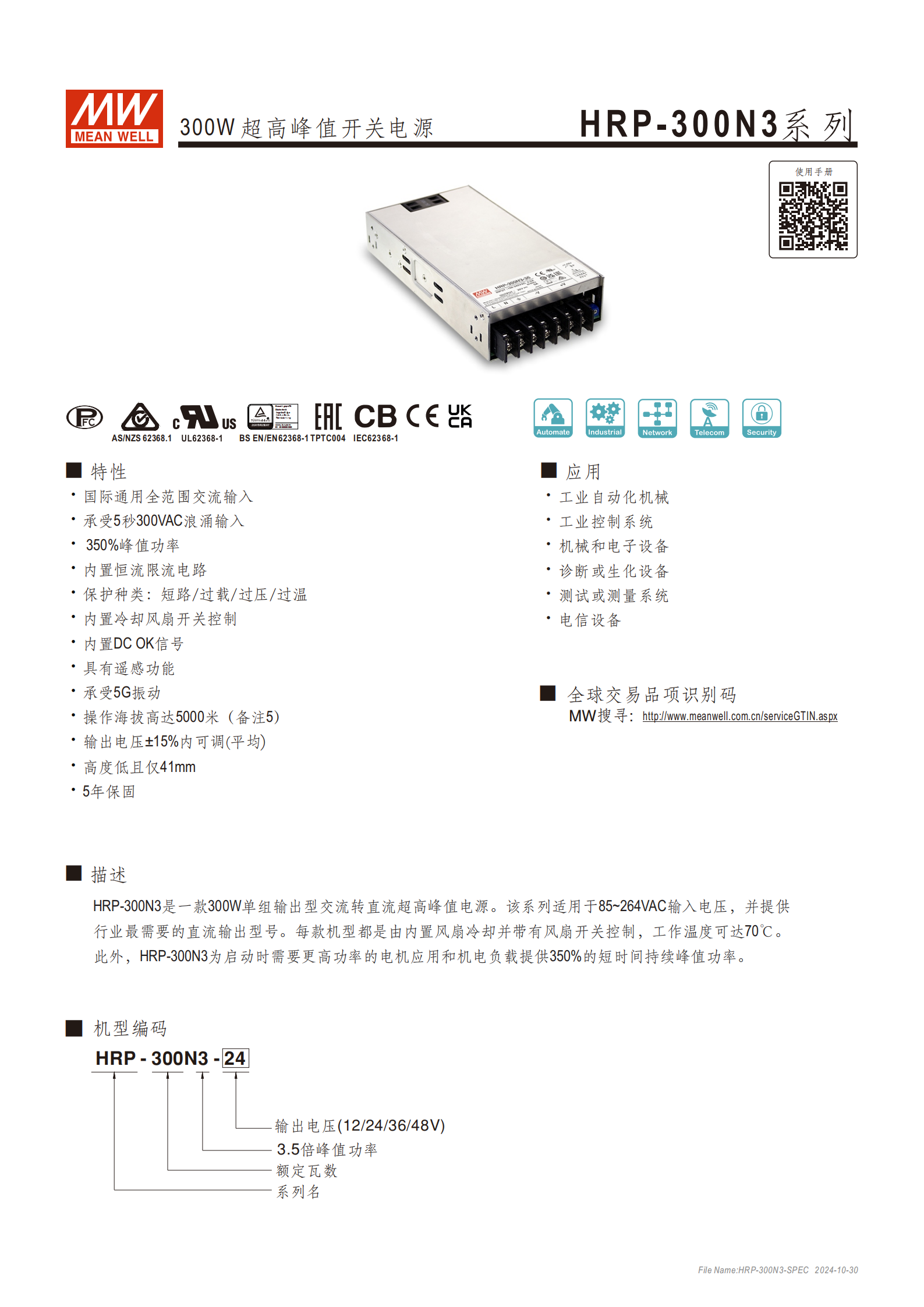

產品名稱：HRP-300N3 系列 300W 超高峰值開關電源
核心定位：單組輸出型交流轉直流電源，專為啟動需更高功率的電機應用和機電負載設計
保固期限：5 年
應用領域：工業自動化機械、工業控制系統、機械和電子設備、診斷或生化設備、測試或測量系統、電信設備

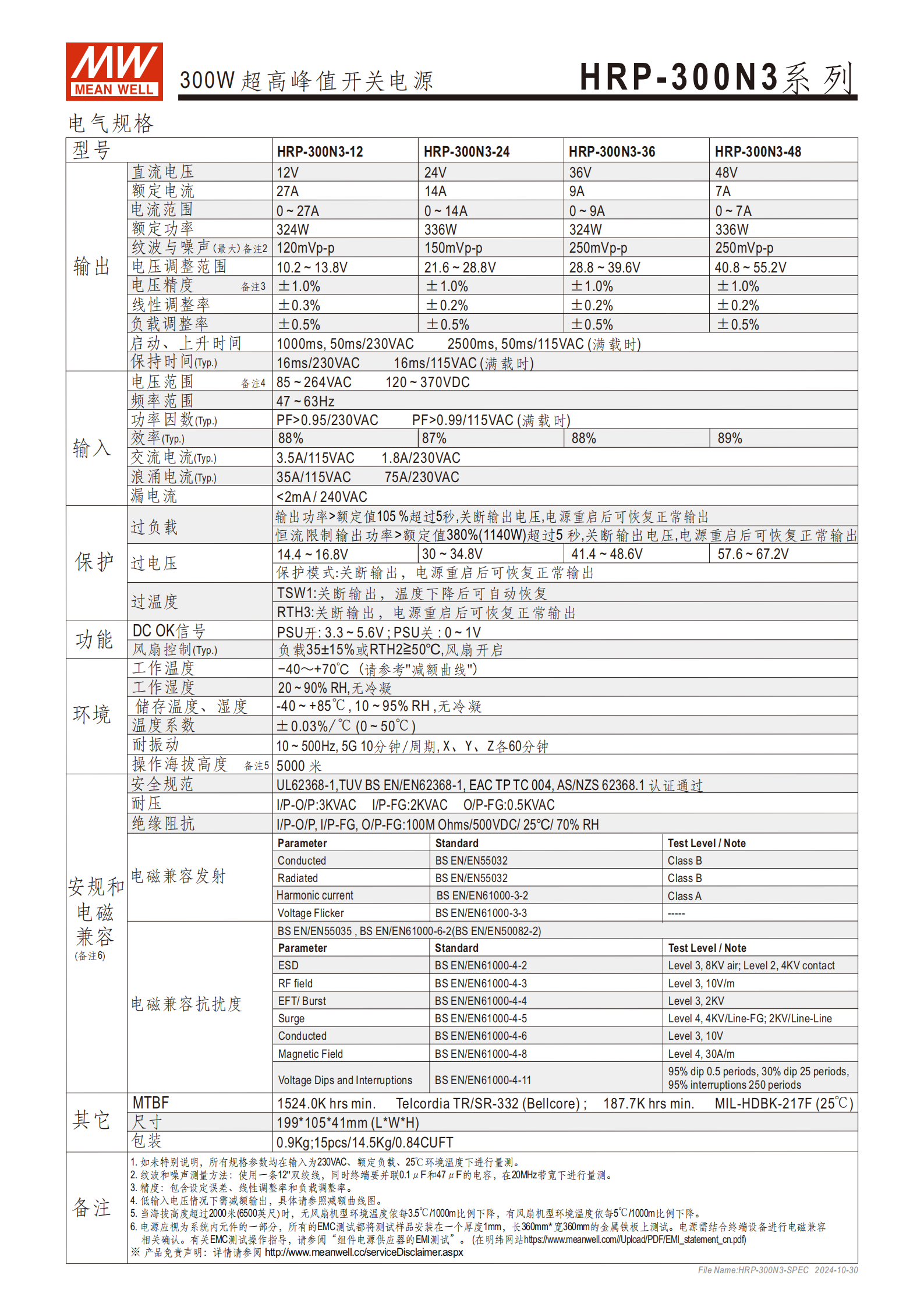

二、電氣規格詳情
（1）輸出參數（按型號分類）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|
| HRP-300N3-12 | 12V | 27A | 324W | 10.2~13.8V | 120mVp-p | ±1.0% |
| HRP-300N3-24 | 24V | 14A | 336W | 21.6~28.8V | 150mVp-p | ±1.0% |
| HRP-300N3-36 | 36V | 9A | 324W | 28.8~39.6V | 250mVp-p | ±1.0% |
| HRP-300N3-48 | 48V | 7A | 336W | 40.8~55.2V | 250mVp-p | ±1.0% |
共性參數：負載調整率均為 ±0.5%；峰值功率為350%（短時間持續）
（2）輸入?yún)?shù)
電壓范圍：85~264VAC（交流）、120~370VDC（直流）
頻率范圍：47~63Hz
功率因數（Typ.）：PF>0.95（230VAC 滿載）、PF>0.99（115VAC 滿載）
效率（Typ.）：87%~89%（不同型號略有差異）
交流電流（Typ.）：3.5A/115VAC、1.8A/230VAC
浪涌電流（Typ.）：35A/115VAC、75A/230VAC
漏電流：<2mA / 240VAC
三、保護功能
| 保護類型 | 觸發條件 | 保護模式 |
|---|---|---|
| 過載保護 | 輸出功率 > 額定值 105%（超過 5 秒）；輸出功率 > 額定值 380%（1140W，超過 5 秒） | 關斷輸出，電源重啟后恢復 |
| 過壓保護 | 12V 型號：14.4~16.8V；24V 型號：30~34.8V；36V 型號：41.4~48.6V；48V 型號：57.6~67.2V | 關斷輸出，電源重啟后恢復 |
| 過溫保護 | TSW1 觸發 | 溫度下降后自動恢復 |
| 過溫保護 | RTH3 觸發 | 關斷輸出，電源重啟后恢復 |
四、核心功能與特性
特殊功能：
風扇控制：負載 35±15% 或 RTH2≥50℃時風扇開啟；PSU 開時輸出 3.3~5.6V，關時輸出 0~1V

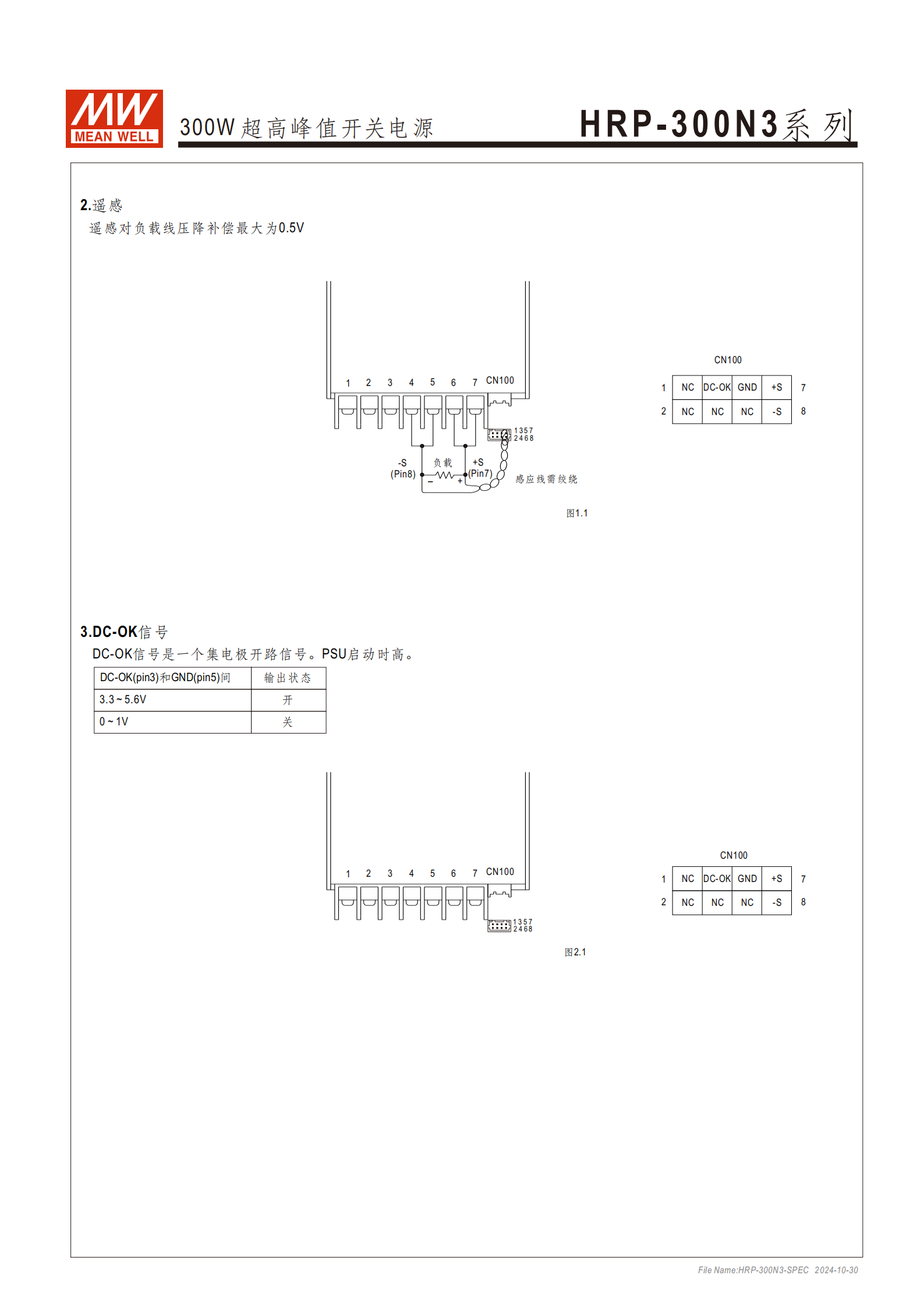

DC OK 信號：集電極開路信號，PSU 啟動時高（3.3~5.6V 為開，0~1V 為關）
遙感功能：對負載線壓降補償最大為 0.5V，感應線需絞繞
環境適應性：

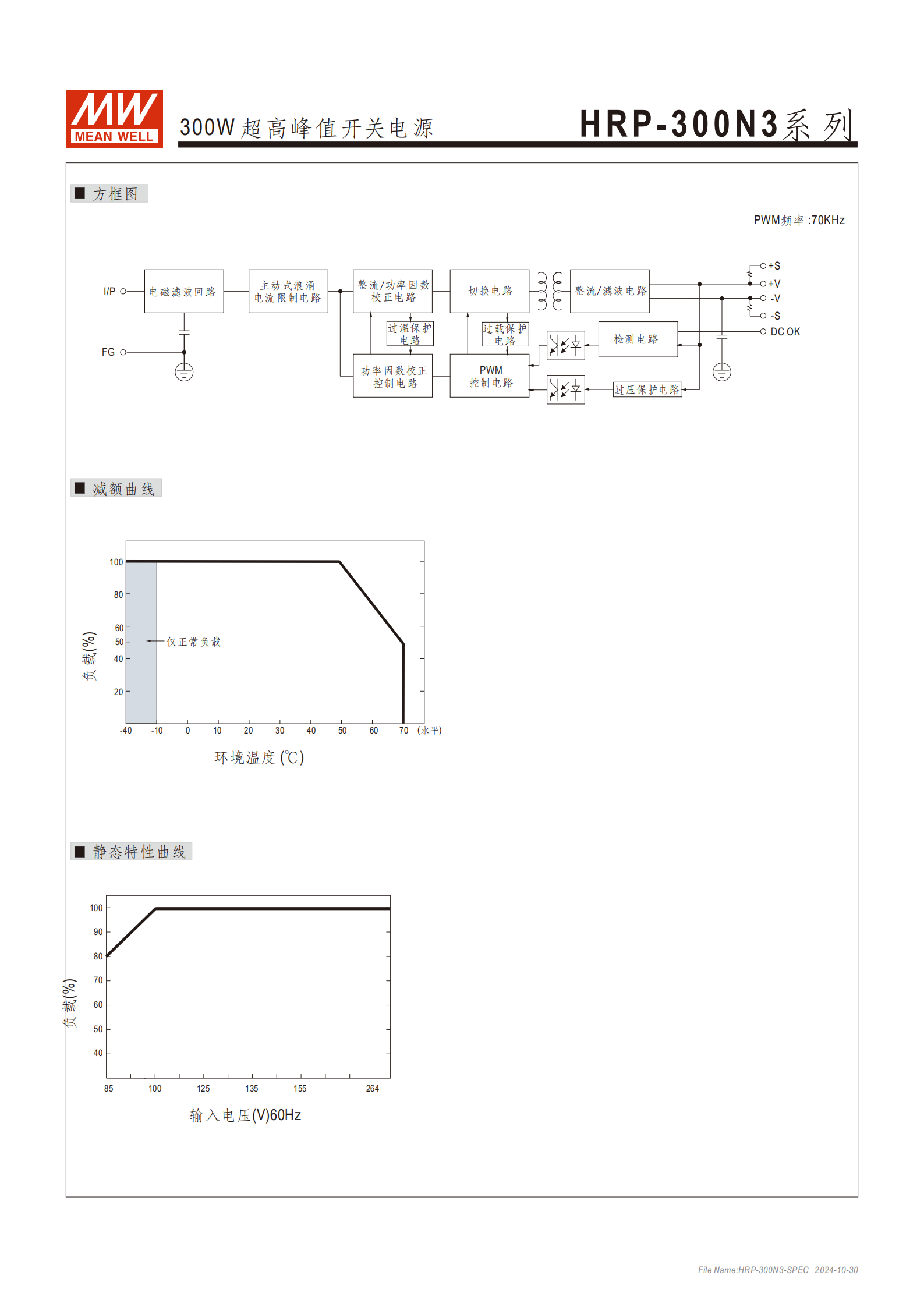

工作溫度：-40~70℃（需參考減額曲線）
儲存溫度：-40~85℃
工作濕度：20~90% RH（無冷凝）
儲存濕度：10~95% RH（無冷凝）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
操作海拔：最高5000 米（海拔超 2000 米時需按規定降額）
溫度系數：±0.03%/℃（0~50℃）
五、安全與電磁兼容
安全規范：通過 UL62368-1、TUV BS EN/EN62368-1、AS/NZS 62368.1、EAC TP TC 004 認證
耐壓：I/P-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG：100M Ohms/500VDC/25℃/70% RH
電磁兼容（EMC）：
發射：傳導（BS EN/EN55032 Class B）、輻射（BS EN/EN55032 Class B）、諧波電流（BS EN/EN61000-3-2 Class A）
抗擾度：ESD（Level 3，8KV 空氣；Level 2，4KV 接觸）、RF 場（Level 3，10V/m）等多項 Level 3/4 標準

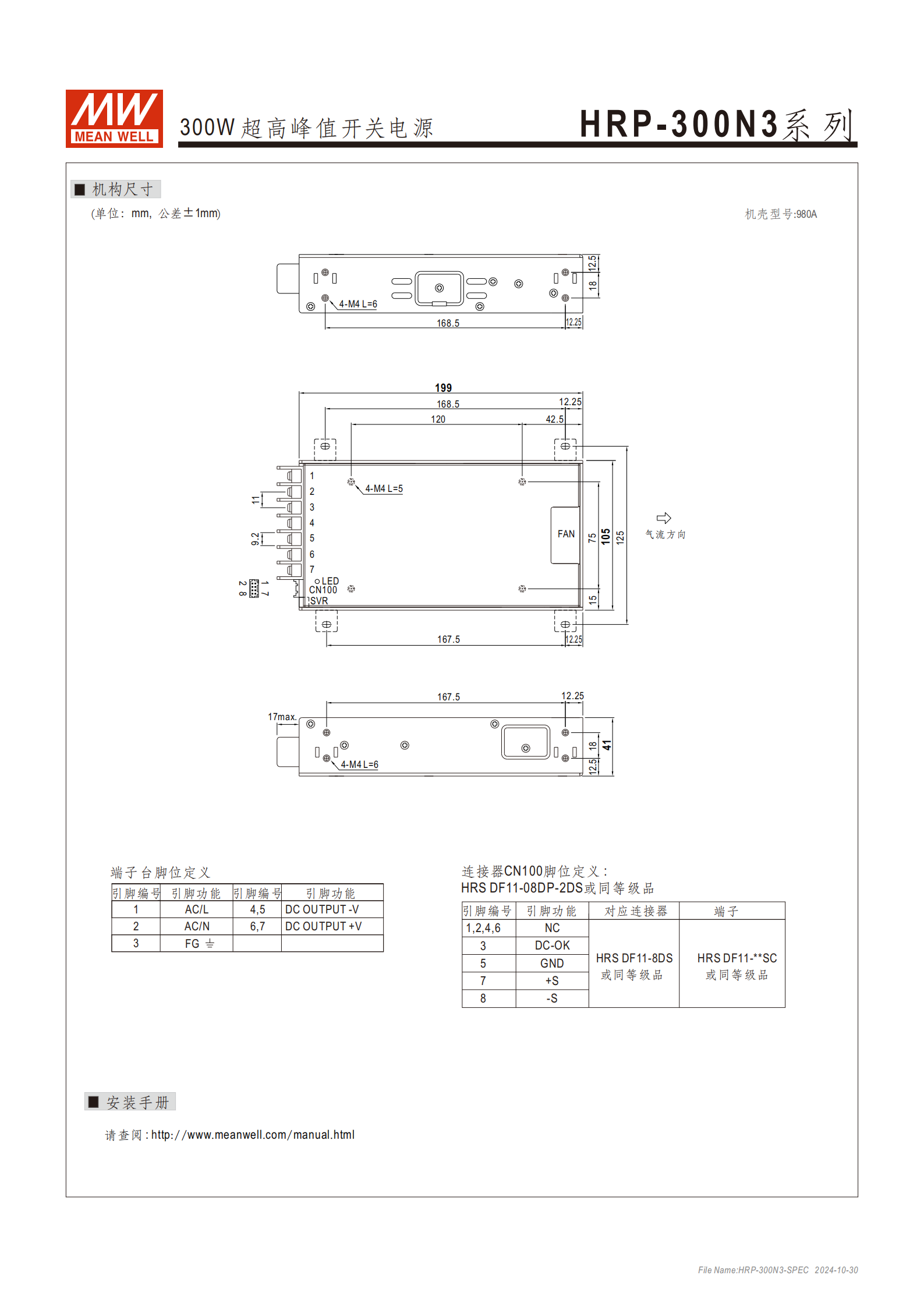

六、物理與結構參數
尺寸：19910541mm（LWH）
重量：0.9Kg
包裝：15pcs/14.5Kg/0.84CUFT
機殼型號：980A（公差 ±1mm）
連接器：CN100 采用 HRS DF11-08DP-2DS 或同等級品；端子為 HRS DF11-**SC 或同等級品
引腳定義：
端子臺：1 腳 AC/L、2 腳 AC/N、3 腳 FG、4/5 腳 DC OUTPUT -V、6/7 腳 DC OUTPUT +V
CN100：3 腳 DC-OK、5 腳 GND、7 腳 + S、8 腳 - S，1/2/4/6 腳為 NC
4. 關鍵問題

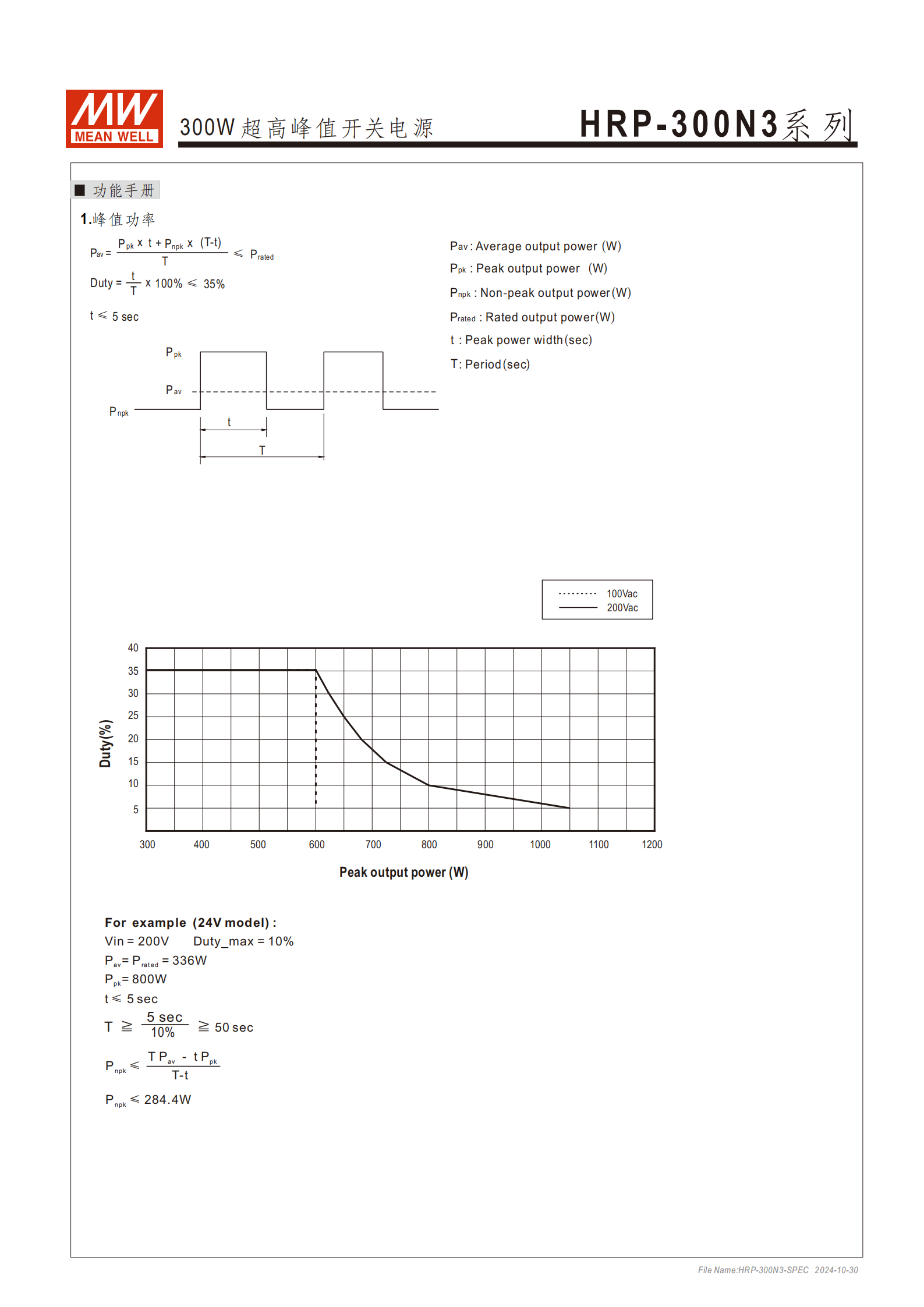

問題 1：HRP-300N3 系列電源的峰值功率特性是什么，適用于哪些特定場景？
答案：該系列電源的峰值功率為350%（短時間持續），最長持續時間≤5 秒，占空比 < 35%，例如 24V 型號在 Vin=200V、Duty_max=10% 時，峰值功率可達 800W。其核心適用場景是啟動時需要更高功率的電機應用和機電負載，能滿足這類設備啟動階段的瞬時高功率需求，同時兼容工業自動化、測試測量系統等常規設備供電。
問題 2：HRP-300N3 系列電源的多重保護功能具體如何觸發和恢復？
答案：該系列具備四項核心保護功能，具體如下：
過載保護：輸出功率 > 額定值 105%（超 5 秒）或 > 380%（1140W，超 5 秒），觸發后關斷輸出，電源重啟后恢復；
過壓保護：不同型號對應不同觸發電壓（12V 型號 14.4~16.8V、24V 型號 30~34.8V 等），觸發后關斷輸出，電源重啟后恢復；
過溫保護（TSW1）：溫度達到閾值時關斷輸出，溫度下降后自動恢復；
過溫保護（RTH3）：溫度達到閾值時關斷輸出，電源重啟后恢復。
問題 3：HRP-300N3 系列電源的環境適應性參數有哪些，高海拔使用時需注意什么？
答案：環境適應性核心參數包括：①工作溫度 - 40~70℃（需參考減額曲線）；②儲存溫度 - 40~85℃；③工作 / 儲存濕度分別為 20~90% RH/10~95% RH（均無冷凝）；④耐 5G 振動（10~500Hz，X/Y/Z 各 60 分鐘）；⑤最高操作海拔5000 米。高海拔使用注意事項：當海拔超過 2000 米時，無風扇機型環境溫度需按3.5℃/1000 米比例下降，有風扇機型需按5℃/1000 米比例下降，確保電源穩定運行。
