HRP-300 系列是300W 單組輸出且具備主動式 PFC 功能的開關電源，支持85~264VAC 或 120~370VDC 全范圍輸入，輸出電壓涵蓋 3.3V、5V 至 48V 等 8 種規格，額定電流 0~60A，效率最高達 89%、PF>0.95，具備短路 / 過負載 / 過電壓 / 過溫度等多重保護，擁有 DC OK 信號輸出、遙感、風扇控制等功能，工作溫度范圍 - 40~+70℃，尺寸為 19910541mm，通過多項國際安規認證，提供5 年保固，適用于多種工業及電子設備場景。
一、產品概述
HRP-300 系列是一款300W 單組輸出的開關電源，核心亮點為主動式 PFC 功能（PF>0.95），效率最高可達 89%，能承受 300VAC 浪涌輸入 5 秒，具備高度低（僅 41mm）、多重保護、功能豐富等優勢，通過 UL、TUV、AS/NZS 等多項國際安規認證，提供 5 年保固，適用于工業控制、電子設備等多種場景。

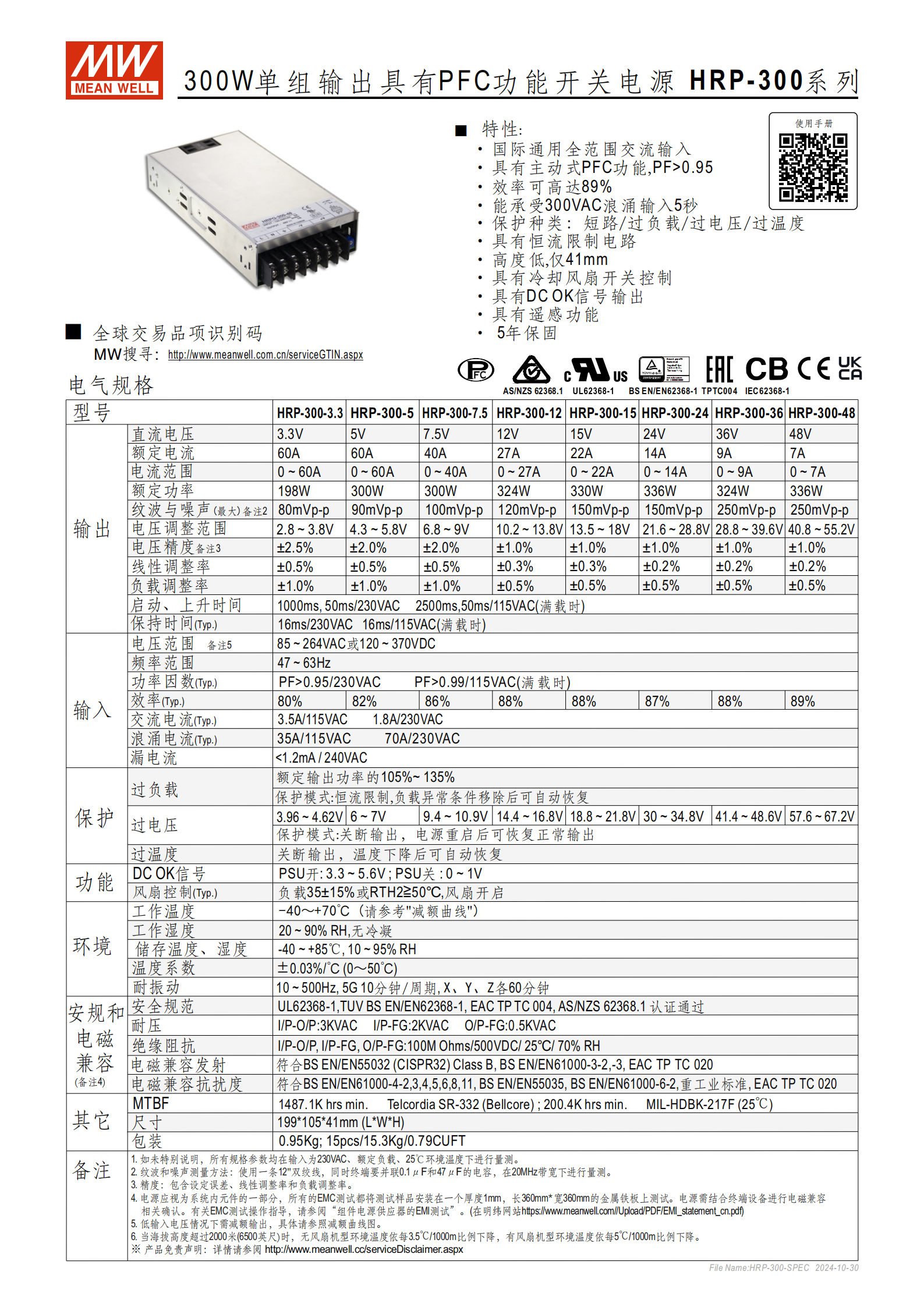

二、核心電氣參數
（1）輸出參數詳情
| 型號 | 輸出直流電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|
| HRP-300-3.3 | 3.3V | 60A | 0~60A | 198W | 80mVp-p | 2.8~3.8V | ±2.5% |
| HRP-300-5 | 5V | 60A | 0~60A | 300W | 90mVp-p | 4.3~5.8V | ±2.0% |
| HRP-300-7.5 | 7.5V | 40A | 0~40A | 300W | 100mVp-p | 6.8~9V | ±2.0% |
| HRP-300-12 | 12V | 27A | 0~27A | 324W | 120mVp-p | 10.2~13.8V | ±1.0% |
| HRP-300-15 | 15V | 22A | 0~22A | 330W | 150mVp-p | 13.5~18V | ±1.0% |
| HRP-300-24 | 24V | 14A | 0~14A | 336W | 150mVp-p | 21.6~28.8V | ±1.0% |
| HRP-300-36 | 36V | 9A | 0~9A | 324W | 250mVp-p | 28.8~39.6V | ±1.0% |
| HRP-300-48 | 48V | 7A | 0~7A | 336W | 250mVp-p | 40.8~55.2V | ±1.0% |
補充輸出特性：
線性調整率：±0.2%~±0.5%（不同型號略有差異）
負載調整率：±0.5%~±1.0%（不同型號略有差異）
（2）輸入?yún)?shù)詳情
電壓范圍：85~264VAC 或 120~370VDC（低輸入電壓需減額輸出）
頻率范圍：47~63Hz
功率因數（典型值）：PF>0.95（230VAC 滿載）、PF>0.99（115VAC 滿載）
效率（典型值）：80%（HRP-300-3.3）~89%（HRP-300-48）
交流電流（典型值）：35A/115VAC、70A/230VAC；3.5A/115VAC、1.8A/230VAC（分規格）
浪涌電流（典型值）：未明確具體數值，僅提及耐受特性
漏電流：<1.2mA / 240VAC
（3）啟動與保持特性
啟動 / 上升 / 保持時間（滿載時）：
230VAC：?jiǎn)?dòng) 1000ms、上升 50ms、保持 16ms
115VAC：?jiǎn)?dòng) 2500ms、上升 50ms、保持 16ms
三、保護功能與核心功能
（1）保護種類及模式
| 保護類型 | 保護模式 | 補充說明 |
|---|---|---|
| 過負載 | 恒流限制 | 負載異常移除后自動恢復 |
| 過電壓 | 關斷輸出 | 電源重啟后恢復正常輸出，過壓閾值 6~67.2V（依型號而定） |
| 過溫度 | 關斷輸出 | 溫度下降后自動恢復 |
| 短路 | 未明確模式 | 含短路保護功能 |
（2）核心功能
DC OK 信號輸出：PSU 開時 3.3~5.6V，PSU 關時 0~1V
遙感功能：支持遠端電壓補償
冷卻風扇開關控制：負載 35±15% 或 RTH2≥50℃時風扇開啟
恒流限制電路：保障輸出穩定性
四、環境與物理特性
（1）環境參數
工作溫度：-40~+70℃（需參考減額曲線，海拔超 2000 米時需降額）
儲存溫度：-40~+85℃
工作濕度：20~90% RH，無冷凝
儲存濕度：10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘

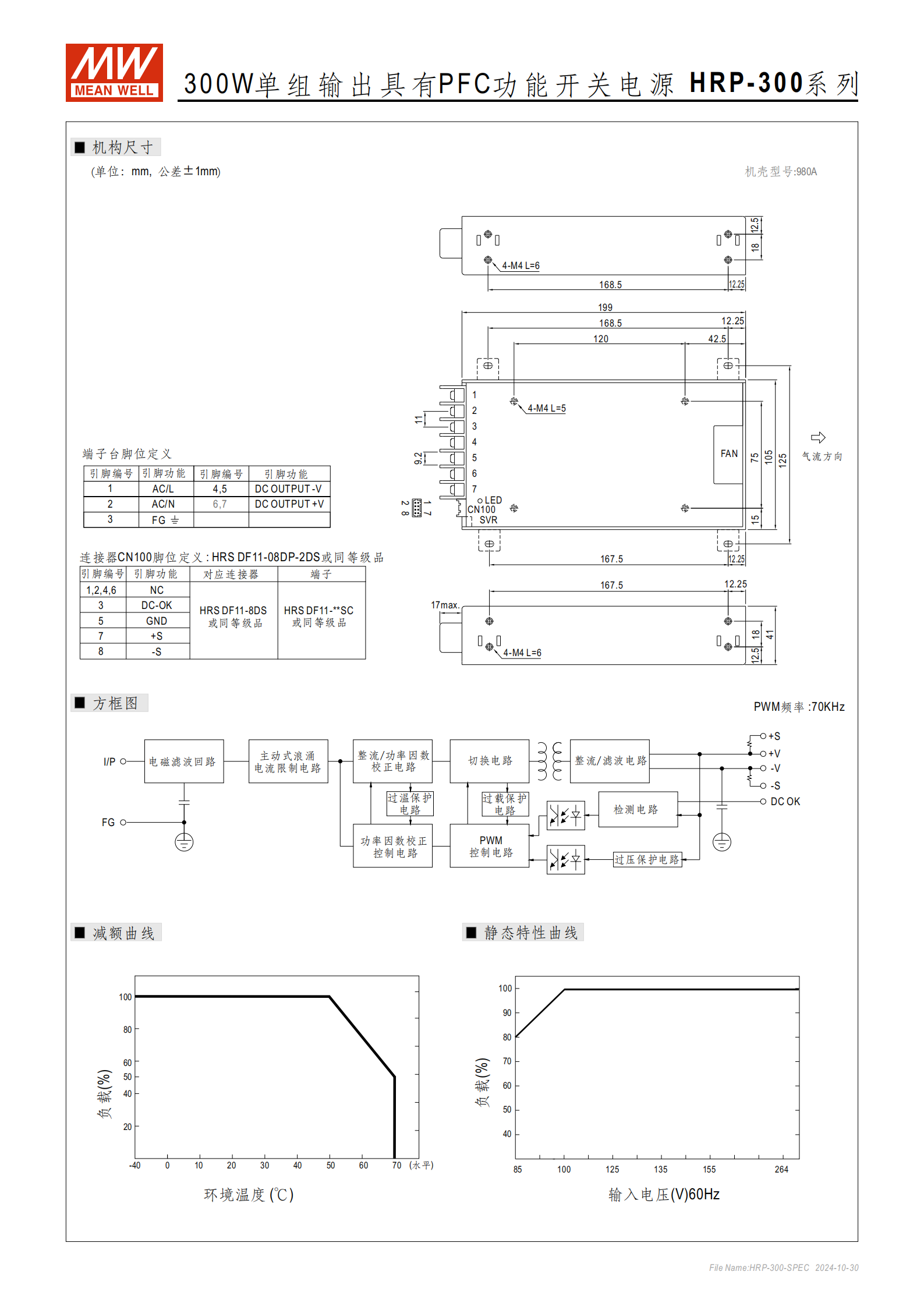

（2）物理與包裝特性
尺寸：19910541mm（LWH），公差 ±1mm
機殼型號：980A
重量：?jiǎn)闻_(tái) 0.95Kg
包裝：15 臺 / 箱，每箱 15.3Kg，體積 0.79CUFT
五、安規與電磁兼容
（1）安全規范
通過 UL62368-1、TUV BS EN/EN62368-1、AS/NZS 62368.1、EAC TP TC 004 認證
（2）電磁兼容
發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2,-3、EAC TP TC 020
抗擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8,11、BS EN/EN55035、BS EN/EN61000-6-2（重工業標準）、EAC TP TC 020
（3）絕緣與耐壓
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC/25℃/70% RH
六、其他關鍵特性
MTBF（平均無故障時間）：
Telcordia SR-332（Bellcore）：最小 1487.1K hrs
MIL-HDBK-217F（25℃）：最小 200.4K hrs
端子臺腳位：AC/L（1 腳）、AC/N（2 腳）、FG（3 腳）、DC OUTPUT -V（4/5 腳）、DC OUTPUT +V（6/7 腳）
連接器：CN100 采用 HRS DF11-08DP-2DS 或同等級品，引腳含 NC、DC-OK、GND、+S、-S 等功能
4. 關鍵問題
問題 1：HRP-300 系列開關電源的核心輸出規格差異的是什么？不同型號的電壓精度和效率上限分別是多少？
答案：核心輸出規格差異體現在輸出電壓、額定電流和額定功率，電壓覆蓋 3.3V~48V 共 8 種，額定電流 7A~60A，額定功率 198W~336W；電壓精度方面，HRP-300-3.3 為 ±2.5%，其余型號均為 ±1.0% 或 ±2.0%；效率上限為 89%（對應 HRP-300-48 型號），最低效率為 80%（對應 HRP-300-3.3 型號）。
問題 2：HRP-300 系列具備哪些保護功能？不同保護類型的恢復機制有何區別？
答案：具備短路、過負載、過電壓、過溫度四種核心保護功能；恢復機制差異如下：①過負載保護：恒流限制模式，負載異常移除后自動恢復；②過電壓保護：關斷輸出模式，需重啟電源才能恢復；③過溫度保護：關斷輸出模式，溫度下降后自動恢復；④短路保護：未明確模式，僅確認具備該保護功能。
問題 3：HRP-300 系列的工作環境限制及安規認證情況如何？海拔超過 2000 米時需注意什么？
答案：工作環境限制：①溫度：-40~+70℃（參考減額曲線）；②濕度：20~90% RH（無冷凝）；③振動：10~500Hz、5G 條件下 X/Y/Z 各耐受 60 分鐘。安規認證：通過 UL62368-1、TUV BS EN/EN62368-1、AS/NZS 62368.1、EAC TP TC 004 等國際認證，電磁兼容符合 BS EN/EN55032 Class B 等標準。海拔超過 2000 米注意事項：無風扇機型環境溫度按 3.5℃/1000m 比例下降，有風扇機型按 5℃/1000m 比例下降。
