系列名稱：HRP-300系列
額定功率：300W
核心功能：主動式PFC（PF > 0.95）
外形尺寸：199 × 105 × 41 mm（L×W×H），高度41mm
冷卻方式：風扇控制（負載35% ± 15% 或內部溫度達50℃時啟動）
保固：5年
二、主要特性
全范圍交流輸入（85~264VAC）
效率最高可達89%
多重保護：短路/過載/過壓/過溫
具有恒流限制、DC OK信號輸出、遙感功能
耐浪涌輸入（300VAC，5秒）
符合多項國際安全與電磁兼容標準
三、電氣規格表（部分摘要）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波噪聲 (max) | 電壓調整范圍 |
|---|---|---|---|---|---|
| HRP-300-3.3 | 3.3V | 60A | 198W | 80mVp-p | 2.8~3.8V |
| HRP-300-5 | 5V | 60A | 300W | 90mVp-p | 4.3~5.8V |
| HRP-300-7.5 | 7.5V | 40A | 300W | 100mVp-p | 6.8~9V |
| HRP-300-12 | 12V | 27A | 324W | 120mVp-p | 10.2~13.8V |
| HRP-300-15 | 15V | 22A | 330W | 150mVp-p | 13.5~18V |
| HRP-300-24 | 24V | 14A | 336W | 150mVp-p | 21.6~28.8V |
| HRP-300-36 | 36V | 9A | 324W | 250mVp-p | 28.8~39.6V |
| HRP-300-48 | 48V | 7A | 336W | 250mVp-p | 40.8~55.2V |
四、保護功能
過負載保護：105%~135%額定功率，恒流限制，自動恢復
過電壓保護：關斷輸出，重啟后恢復
過溫度保護：關斷輸出，溫度下降后自動恢復
DC OK信號：PSU開時3.3~5.6V，關時0~1V
五、環境與可靠性
工作溫度：-40℃ ~ +70℃（參考減額曲線）
儲存溫濕度：-40℃ ~ +85℃，10~95%RH
耐振動：10~500Hz，5G，各軸向60分鐘
MTBF：最小1487.1K小時（Telcordia標準）
六、安全與認證
安全標準：UL62368-1、TUV EN62368-1、EAC TP TC 004、AS/NZS 62368-1
電磁兼容：符合CISPR32 Class B、EN61000-3-2/3等標準

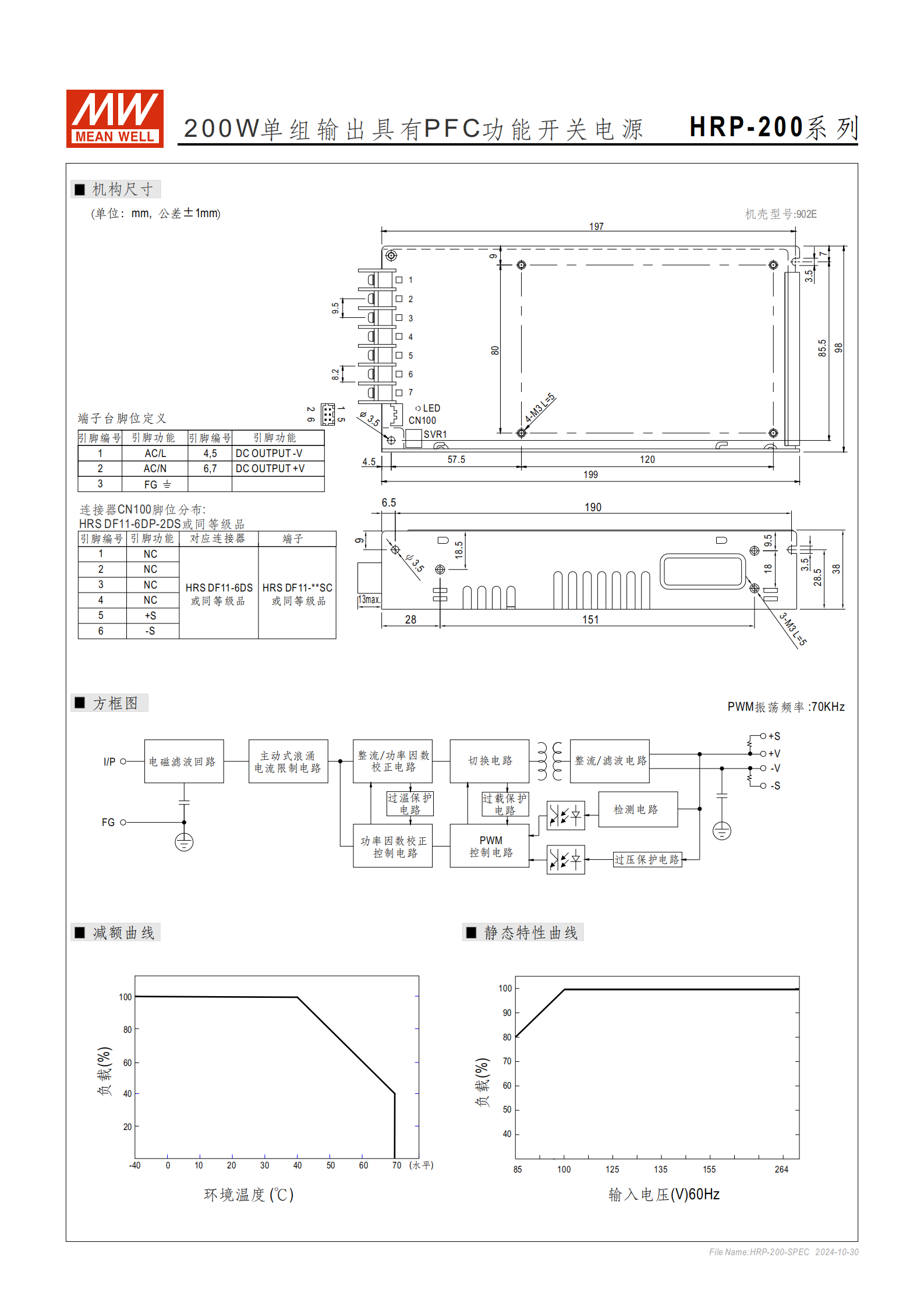

七、機械尺寸與連接
尺寸：199 × 105 × 41 mm
端子臺定義：AC/L、AC/N、FG、DC輸出等
遙感連接器：CN100（HRS DF11系列）
風扇控制：負載或溫度觸發
八、備注
測試條件為230VAC輸入、25℃環境
紋波噪聲測量帶寬：20MHz
規格如有更新，以最新版本為準
