HRP-200 系列是200W 單組輸出且具備主動式 PFC 功能（PF>0.95） 的開關電源，支持85~264VAC 或 120~370VDC 全范圍輸入，效率最高達89% ，擁有短路 / 過負載等多重保護，采用1U（38mm 高）外型設計，支持自然風冷與遙感功能，通過多項國際安規認證，提供5 年保固，輸出電壓涵蓋 3.3V~48V 多規格，額定功率 132W~206.4W，適用于多種工業及電子設備場景。
一、產品概述
HRP-200 系列是一款200W 級單組輸出開關電源，核心亮點為集成主動式 PFC 功能（滿載時 230VAC 下 PF>0.95，115VAC 下 PF>0.99），效率最高可達89% ，具備寬電壓輸入、多重保護、小巧外型等優勢，適用于工業控制、電子設備等多種場景，提供5 年保固服務。
二、核心特性
| 特性類別 | 關鍵信息 |
|---|---|
| 輸入能力 | 國際通用全范圍輸入（85~264VAC 或 120~370VDC），頻率 47~63Hz；可承受 300VAC 浪涌輸入 5 秒 |
| 結構設計 | 1U 外型，高度僅 38mm；自然風冷散熱；支持遙感功能；內置恒流限制電路 |
| 保護功能 | 短路保護、過負載保護（105%~135% 額定功率，恒流限制 + 自動恢復）、過電壓保護（關斷輸出，重啟恢復）、過溫度保護（關斷輸出，降溫恢復） |
| 可靠性 | MTBF 最小值：1830.6K hrs（Telcordia SR-332 標準）、209.5K hrs（MIL-HDBK-217F 標準，25℃） |

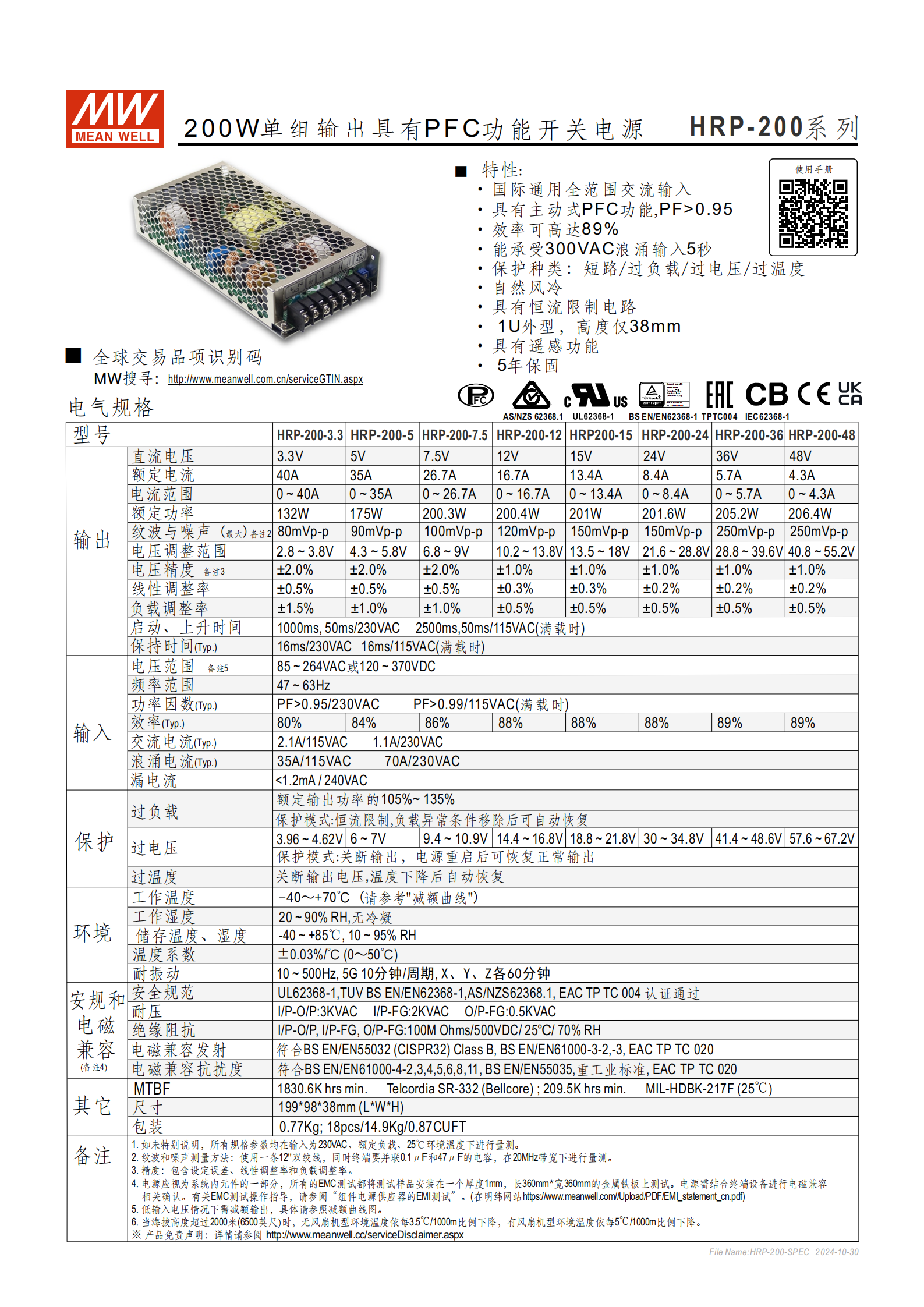

三、電氣規格（輸出 / 輸入關鍵參數）
1. 輸出參數表
| 型號 | 直流電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 電壓精度 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|
| HRP-200-3.3 | 3.3V | 40A | 132W | 2.8~3.8V | ±2.0% | 80mVp-p |
| HRP-200-5 | 5V | 35A | 175W | 4.3~5.8V | ±2.0% | 90mVp-p |
| HRP-200-7.5 | 7.5V | 26.7A | 200.3W | 6.8~9V | ±2.0% | 100mVp-p |
| HRP-200-12 | 12V | 16.7A | 200.4W | 10.2~13.8V | ±1.0% | 120mVp-p |
| HRP-200-15 | 15V | 13.4A | 201W | 13.5~18V | ±1.0% | 150mVp-p |
| HRP-200-24 | 24V | 8.4A | 201.6W | 21.6~28.8V | ±1.0% | 150mVp-p |
| HRP-200-36 | 36V | 5.7A | 205.2W | 28.8~39.6V | ±1.0% | 250mVp-p |
| HRP-200-48 | 48V | 4.3A | 206.4W | 40.8~55.2V | ±1.0% | 250mVp-p |
2. 其他輸出特性
線性調整率：±0.2%~±0.5%（3.3V/5V 型號為 ±0.5%，其余為 ±0.2%）
負載調整率：±0.5%~±1.5%（3.3V 型號為 ±1.5%，5V/7.5V 型號為 ±1.0%，其余為 ±0.5%）
啟動 / 上升 / 保持時間：230VAC 滿載時 1000ms/50ms；115VAC 滿載時 2500ms/50ms
3. 輸入關鍵參數
交流電流：115VAC 時 2.1A，230VAC 時 1.1A（Typ.）
浪涌電流：115VAC 時 35A，230VAC 時 70A（Typ.）
漏電流：<1.2mA（240VAC）
效率：3.3V 型號 80%，5V 型號 84%，7.5V 型號 86%，12V~48V 型號 88%~89%（Typ.）
四、環境與安規要求
1. 環境參數
工作溫度：-40~+70℃（需參考減額曲線）
工作濕度：20~90% RH（無冷凝）
儲存溫度 / 濕度：-40~+85℃，10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G，X/Y/Z 軸各 60 分鐘
海拔適應：超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃；有風扇機型每 1000 米下降 5℃
2. 安規與電磁兼容
安全規范：UL62368-1、TUV BS EN/EN62368-1、AS/NZS62368.1、EAC TP TC 004 認證通過
耐壓：I/P-O/P 3KVAC，I/P-FG 2KVAC，O/P-FG 0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms（500VDC、25℃、70% RH）
電磁兼容發射：符合 BS EN/EN55032（CISPR32）Class B、EN61000-3-2/-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4-2/-3/-4/-5/-6/-8/-11、EN55035（重工業標準）、EAC TP TC 020

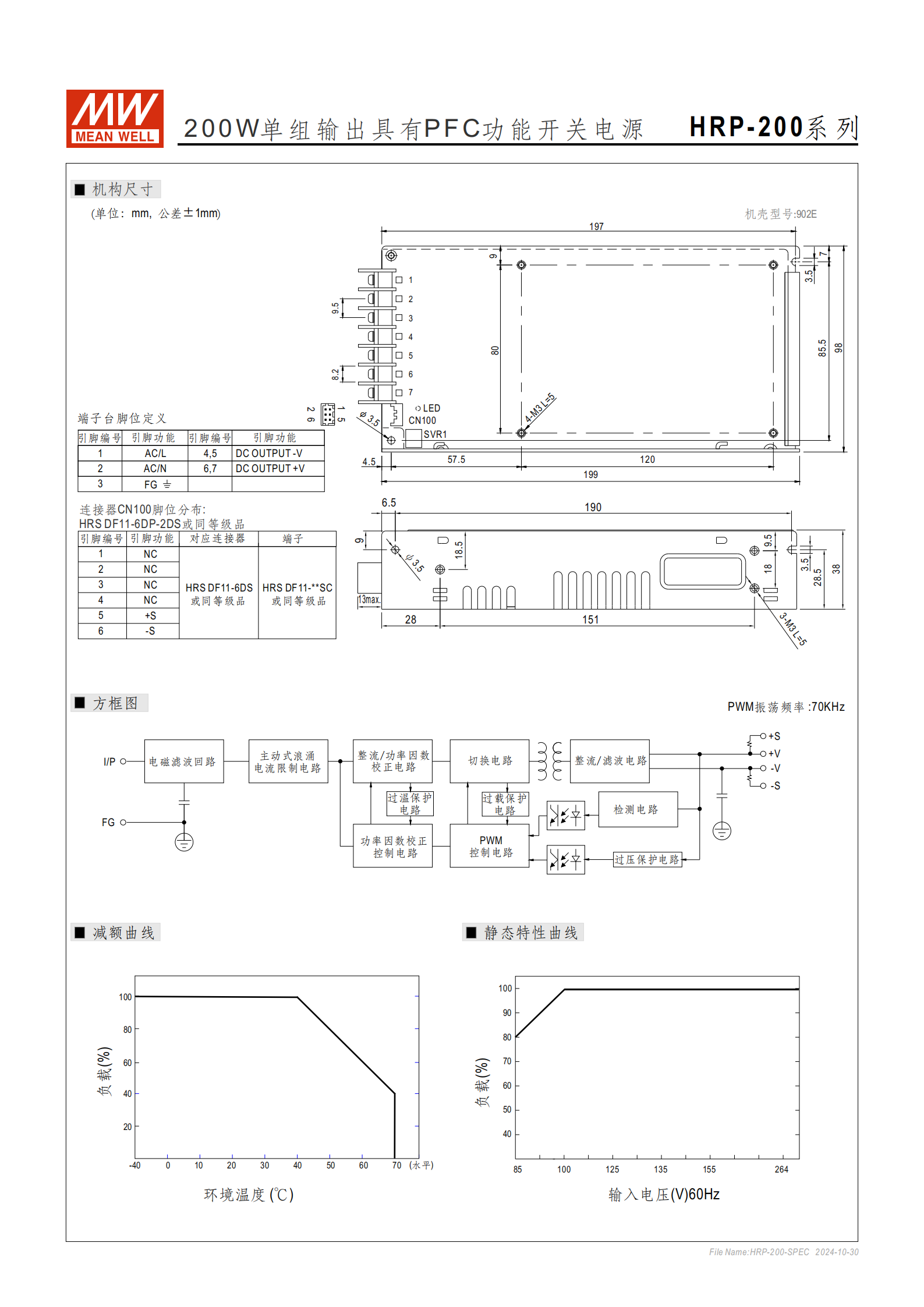

五、物理與包裝信息
尺寸：1999838mm（LWH，公差 ±1mm）
機殼型號：902E
端子定義：AC/L（引腳 1）、AC/N（引腳 2）、FG（引腳 3）、DC OUTPUT -V（引腳 4/5）、DC OUTPUT +V（引腳 6/7）；連接器為 HRS DF11-6DP-2DS 或同等級品
包裝：單機重量 0.77Kg；每箱 18 臺，總重 14.9Kg，體積 0.87CUFT
六、備注說明
未特別說明時，所有參數均在 230VAC 輸入、額定負載、25℃環境下量測；
紋波 / 噪聲測量需用 12" 雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下測試；
電壓精度包含設定誤差、線性調整率和負載調整率；
EMC 測試需將電源安裝在 1mm 厚、360*360mm 金屬鐵板上，需結合終端設備確認；
低輸入電壓時需減額輸出，具體參考減額曲線圖。
4. 關鍵問題及答案
問題 1：HRP-200 系列開關電源的核心優勢的是什么？適用于哪些場景？
答案：核心優勢包括：① 具備主動式 PFC 功能（PF>0.95），電能利用率高，效率最高達 89%；② 支持 85~264VAC 全范圍交流輸入及 120~370VDC 直流輸入，適配全球電網；③ 集成短路、過負載、過電壓、過溫度多重保護，可靠性強（MTBF 最高 1830.6K hrs）；④ 1U 小巧外型（38mm 高）+ 自然風冷，安裝靈活；⑤ 5 年長期保固。適用場景：工業自動化控制設備、電子儀器儀表、通信設備、醫療器械輔助供電等對電源穩定性、兼容性有較高要求的場景。
問題 2：HRP-200 系列不同型號的輸出電壓覆蓋范圍是多少？關鍵電氣性能（精度、紋波）有何差異？
答案：輸出電壓覆蓋 3.3V~48V，具體分為 8 個型號（3.3V、5V、7.5V、12V、15V、24V、36V、48V），電壓調整范圍為額定電壓的 ±15%~±18%（如 3.3V 型號 2.8~3.8V，48V 型號 40.8~55.2V）。關鍵性能差異：① 電壓精度：3.3V/5V/7.5V 型號為 ±2.0%，12V~48V 型號為 ±1.0%；② 紋波與噪聲：低電壓型號（3.3V~7.5V）最大 80~100mVp-p，中高電壓型號（12V~24V）120~150mVp-p，高壓型號（36V~48V）250mVp-p；③ 效率：3.3V 型號 80%，5V 型號 84%，7.5V 型號 86%，12V~48V 型號 88%~89%。
問題 3：HRP-200 系列在安規認證、環境適應性及保護功能上有哪些保障？
答案：① 安規保障：通過 UL62368-1、TUV EN62368-1、AS/NZS62368.1 等國際認證，耐壓達 3KVAC（I/P-O/P），絕緣阻抗 100M Ohms，符合 EN55032 Class B 電磁兼容標準，抗擾度滿足重工業級要求；② 環境適應性：工作溫度 - 40~+70℃，耐振動（5G、10~500Hz），適應 20~90% RH 無冷凝濕度環境，可應對高海拔場景（超過 2000 米需按規范減額）；③ 保護功能：過負載（105%~135% 額定功率，恒流限制 + 自動恢復）、過電壓（關斷輸出，重啟恢復）、過溫度（降溫自動恢復）、短路保護，全方位避免電源及負載設備損壞。
