、產品概述
系列名稱：HRP-200系列
類型：200W單組輸出開關電源
核心功能：具備主動式功率因數校正（PFC），PF > 0.95
外形尺寸：1U高度，38mm薄型設計
冷卻方式：自然風冷
保固：5年
二、主要特性
全范圍交流輸入（85~264VAC）
高效率，最高可達89%
多重保護：短路/過載/過壓/過溫
具備恒流限制與遙感功能
支持浪涌輸入耐受（300VAC，5秒）
符合多項國際安全與電磁兼容標準

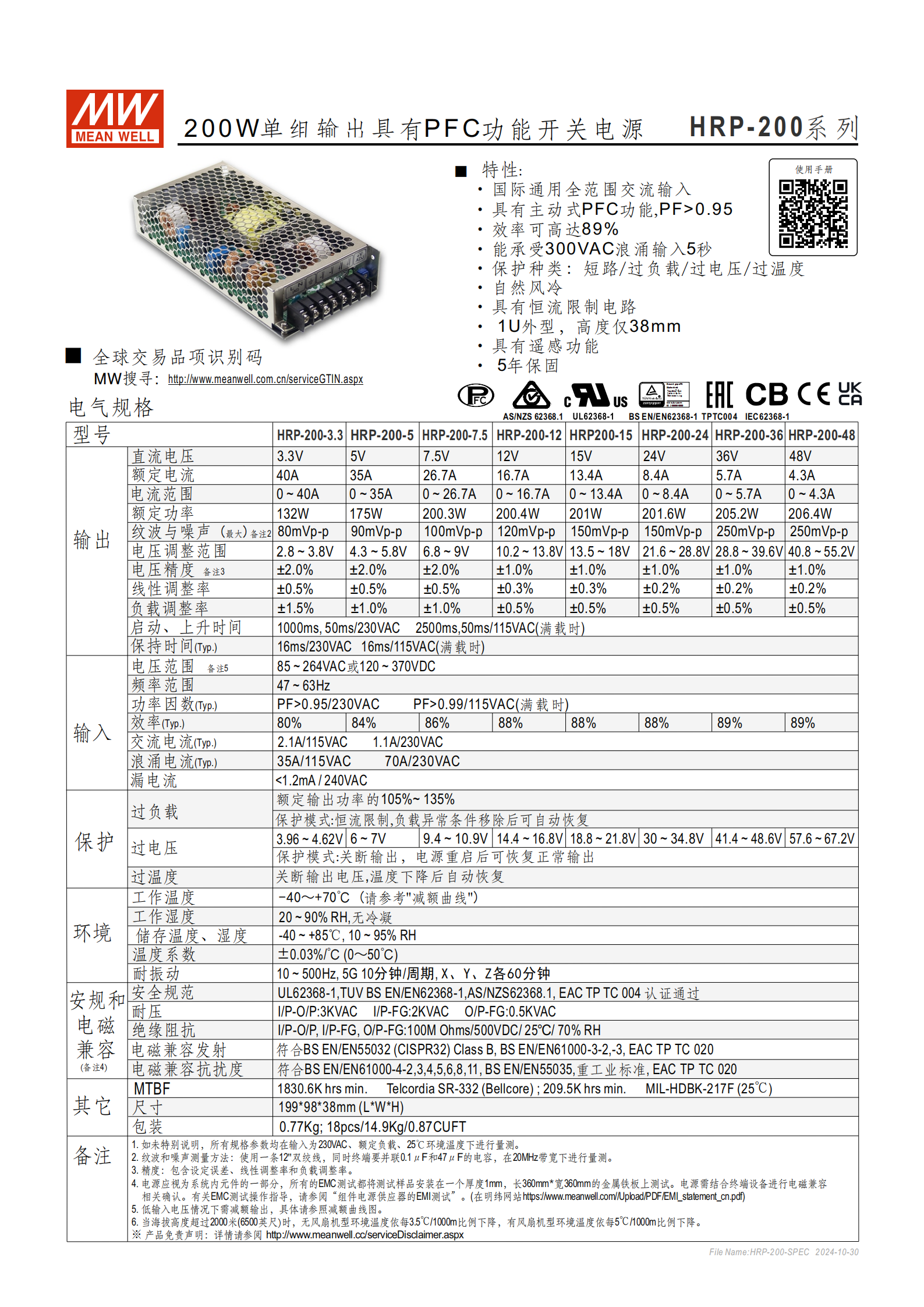

三、電氣規格表（部分摘要）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波噪聲 (max) | 電壓調整范圍 |
|---|---|---|---|---|---|
| HRP-200-3.3 | 3.3V | 40A | 132W | 80mVp-p | 2.8~3.8V |
| HRP-200-5 | 5V | 35A | 175W | 90mVp-p | 4.3~5.8V |
| HRP-200-7.5 | 7.5V | 26.7A | 200.3W | 100mVp-p | 6.8~9V |
| HRP-200-12 | 12V | 16.7A | 200.4W | 120mVp-p | 10.2~13.8V |
| HRP-200-15 | 15V | 13.4A | 201W | 150mVp-p | 13.5~18V |
| HRP-200-24 | 24V | 8.4A | 201.6W | 150mVp-p | 21.6~28.8V |
| HRP-200-36 | 36V | 5.7A | 205.2W | 250mVp-p | 28.8~39.6V |
| HRP-200-48 | 48V | 4.3A | 206.4W | 250mVp-p | 40.8~55.2V |
四、保護功能
過負載保護：105%~135%額定功率
過電壓保護：關斷輸出，重啟后恢復
過溫度保護：溫度降低后自動恢復
保護恢復方式：自動恢復（過載）或需重啟（過壓）
五、環境與可靠性
工作溫度：-40℃ ~ +70℃（參考減額曲線）
儲存溫濕度：-40℃ ~ +85℃，10~95%RH
耐振動：10~500Hz，5G，各軸向60分鐘
MTBF（平均無故障時間）：最小1830.6K小時（Telcordia標準）
六、安全與認證
安全標準：UL62368-1、TUV EN62368-1、EAC TP TC 004 等
電磁兼容：符合CISPR32 Class B、EN61000系列標準

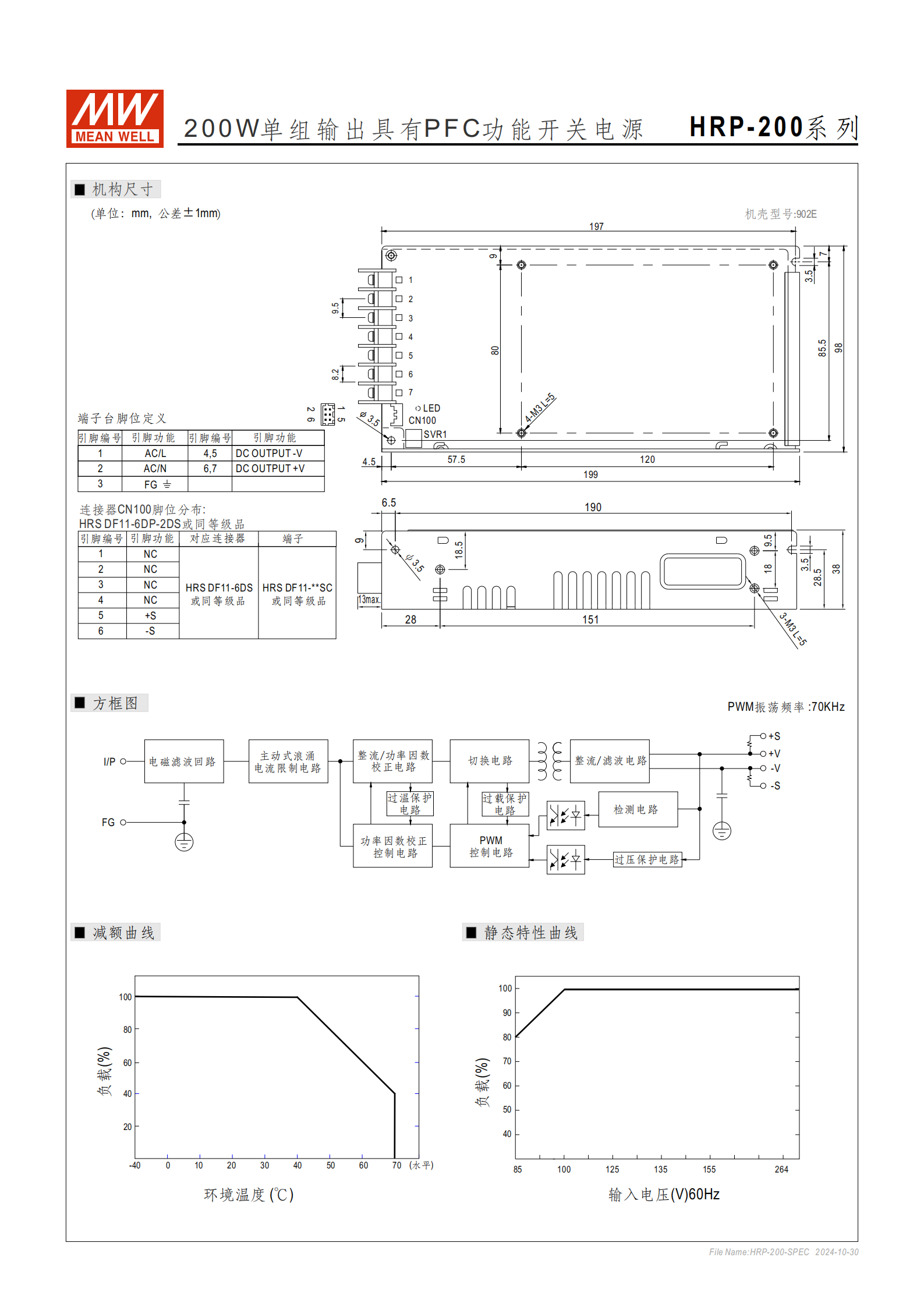

七、機械尺寸與連接
尺寸：199 × 98 × 38 mm（L×W×H）
端子臺定義：AC/L、AC/N、FG、DC輸出等
遙感連接器：CN100（HRS DF11系列）
八、備注
所有測試數據基于220VAC輸入、25℃環境
紋波噪聲測量帶寬：20MHz
規格如有更新，以最新版本為準
