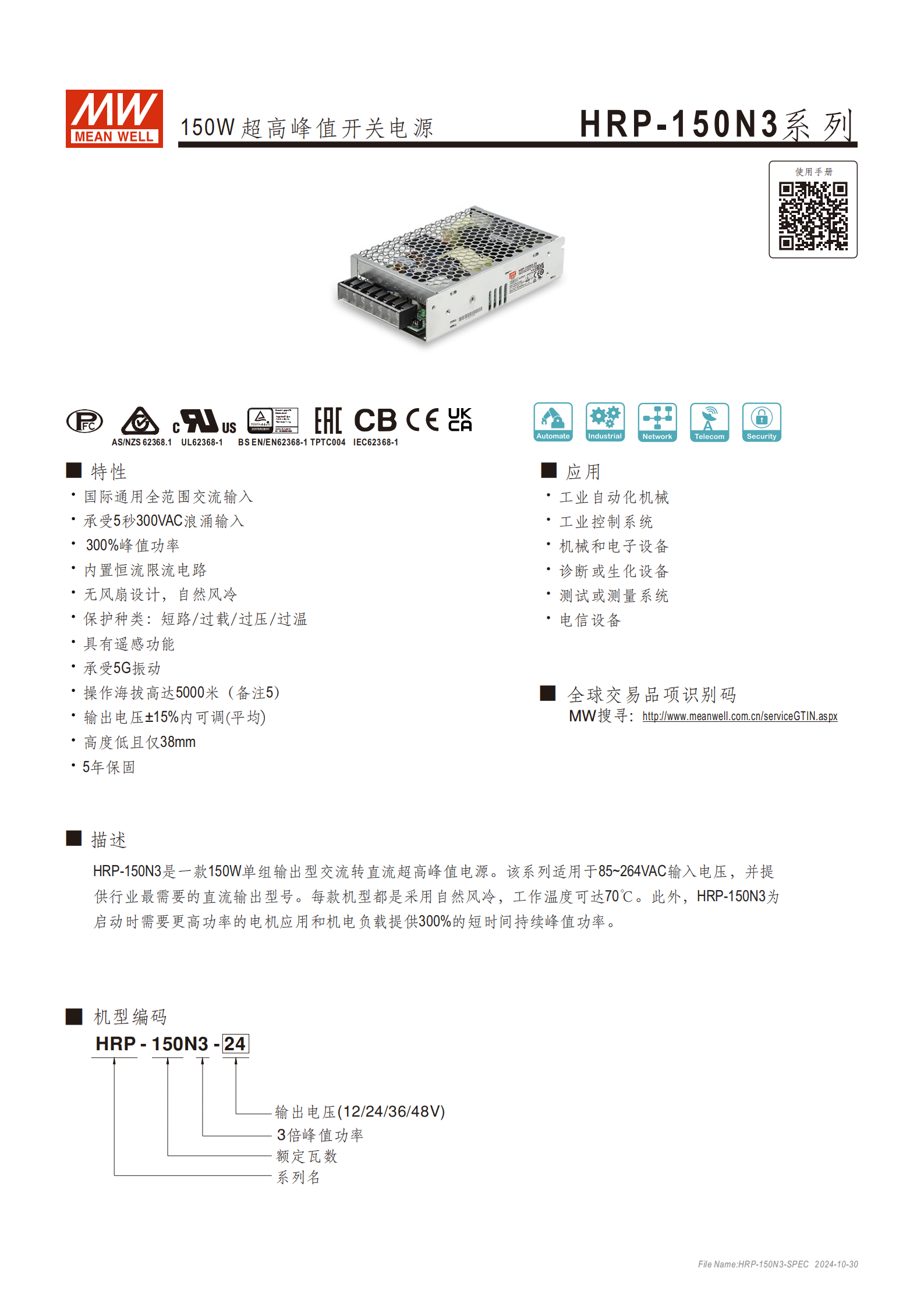

HRP-150N3 系列是一款 150W 單組輸出超高峰值開關電源，支持85~264VAC 全范圍交流輸入，提供 12V/24V/36V/48V 四種直流輸出型號，具備300% 峰值功率、無風扇自然風冷、-40~+70℃工作溫度、5G 耐振動、操作海拔高達 5000 米等特性，擁有短路 / 過載 / 過壓 / 過溫多重保護及遙感功能，通過多項國際安全認證，5 年保固，適用于工業自動化、測試測量系統等多種場景。
一、產品概述
產品名稱：HRP-150N3 系列 150W 超高峰值開關電源
核心定位：單組輸出交流轉直流電源，專為啟動需更高功率的電機應用和機電負載設計，提供 300% 短時間持續峰值功率
保固期限：5 年
認證標準：UL62368-1、TUV BS EN/EN62368-1、AS/NZS 62368.1、EAC TP TC 004
二、核心特性
輸入輸出：國際通用全范圍交流輸入（85~264VAC），承受 5 秒 300VAC 浪涌輸入
功率性能：300% 峰值功率，輸出電壓 ±15% 內可調（平均）
結構設計：無風扇設計，自然風冷；高度僅 38mm，體積小巧（1599738mm）
防護能力：內置恒流限流電路，具備短路 / 過載 / 過壓 / 過溫保護；承受 5G 振動

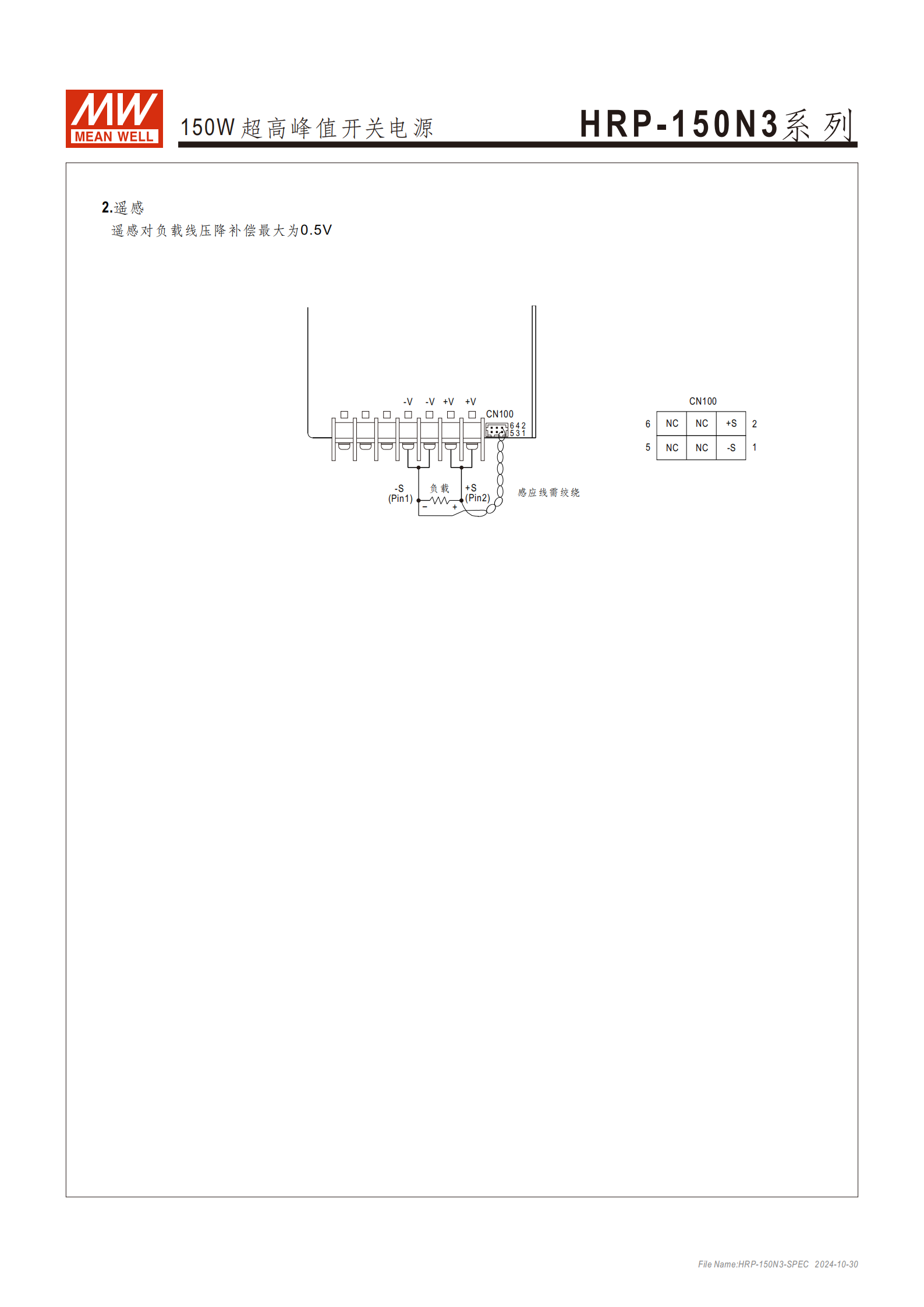

特殊功能：具有遙感功能（對負載線壓降補償最大為 0.5V）
環境適應性：操作海拔高達 5000 米；工作溫度范圍 - 40~+70℃（需參考減額曲線）
三、電氣規格詳情
| 類別 | 具體參數 | HRP-150N3-12 | HRP-150N3-24 | HRP-150N3-36 | HRP-150N3-48 |
|---|---|---|---|---|---|
| 輸出 | 直流電壓 | 12V | 24V | 36V | 48V |
| 額定電流 | 13A | 6.5A | 4.3A | 3.3A | |
| 電流范圍 | 0~13A | 0~6.5A | 0~4.3A | 0~3.3A | |
| 額定功率 | 156W | 156W | 154.8W | 158.4W | |
| 紋波與噪聲（最大） | 120mVp-p | 150mVp-p | 200mVp-p | 240mVp-p | |
| 電壓調整范圍 | 10.2~13.8V | 21.6~28.8V | 28.8~39.6V | 40.8~55.2V | |
| 電壓精度 | ±1.5% | ±1.5% | ±1.5% | ±1.5% | |
| 線性調整率 | ±0.3% | ±0.2% | ±0.2% | ±0.2% | |
| 負載調整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 輸入 | 電壓范圍 | 85~264VAC、120~370VDC | 85~264VAC、120~370VDC | 85~264VAC、120~370VDC | 85~264VAC、120~370VDC |
| 頻率范圍 | 47~63Hz | 47~63Hz | 47~63Hz | 47~63Hz | |
| 功率因數（滿載） | PF>0.98（115VAC）、PF>0.95（230VAC） | PF>0.98（115VAC）、PF>0.95（230VAC） | PF>0.98（115VAC）、PF>0.95（230VAC） | PF>0.98（115VAC）、PF>0.95（230VAC） | |
| 效率（典型值） | 88% | 88% | 89% | 89% | |
| 浪涌電流（典型值） | 35A/115VAC、70A/230VAC | 35A/115VAC、70A/230VAC | 35A/115VAC、70A/230VAC | 35A/115VAC、70A/230VAC | |
| 保護 | 過載保護 | 輸出功率 > 額定值 105% 恒流限制；>330% 持續 5 秒關斷，重啟恢復 | 輸出功率 > 額定值 105% 恒流限制；>330% 持續 5 秒關斷，重啟恢復 | 輸出功率 > 額定值 105% 恒流限制；>330% 持續 5 秒關斷，重啟恢復 | 輸出功率 > 額定值 105% 恒流限制；>330% 持續 5 秒關斷，重啟恢復 |
| 過電壓保護 | 14.4~16.8V，關斷輸出，重啟恢復 | 30~34.8V，關斷輸出，重啟恢復 | 41.4~48.6V，關斷輸出，重啟恢復 | 57.6~67.2V，關斷輸出，重啟恢復 | |
| 過溫度保護 | 關斷輸出，溫度下降后自動恢復 | 關斷輸出，溫度下降后自動恢復 | 關斷輸出，溫度下降后自動恢復 | 關斷輸出，溫度下降后自動恢復 |
四、環境與物理參數
環境參數

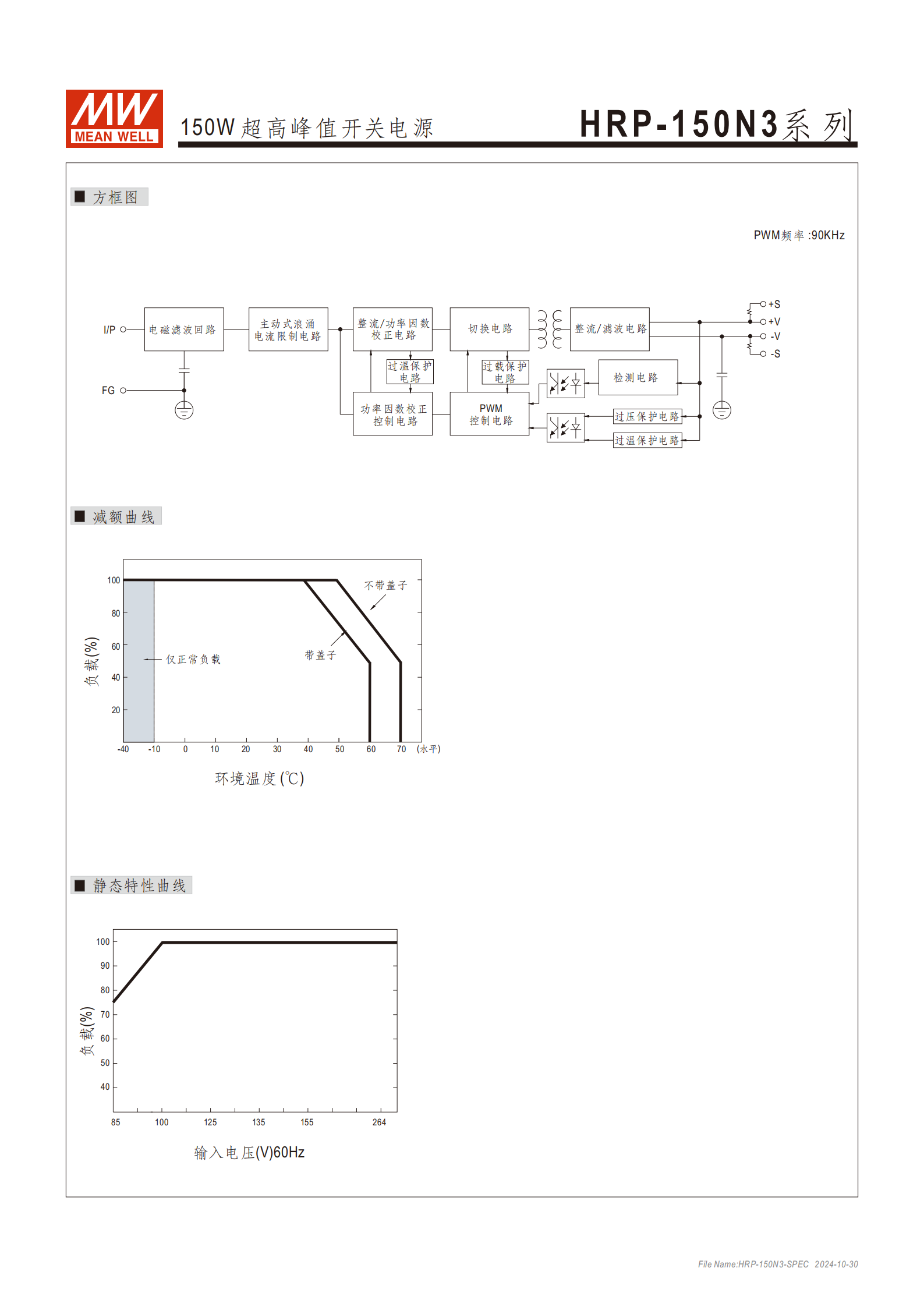

工作溫度：-40~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度：-50~+85℃
儲存濕度：10~95% RH，無冷凝
溫度系數：±0.04%/℃（0~50℃）
操作海拔：最高 5000 米（海拔 > 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃）
物理與可靠性參數

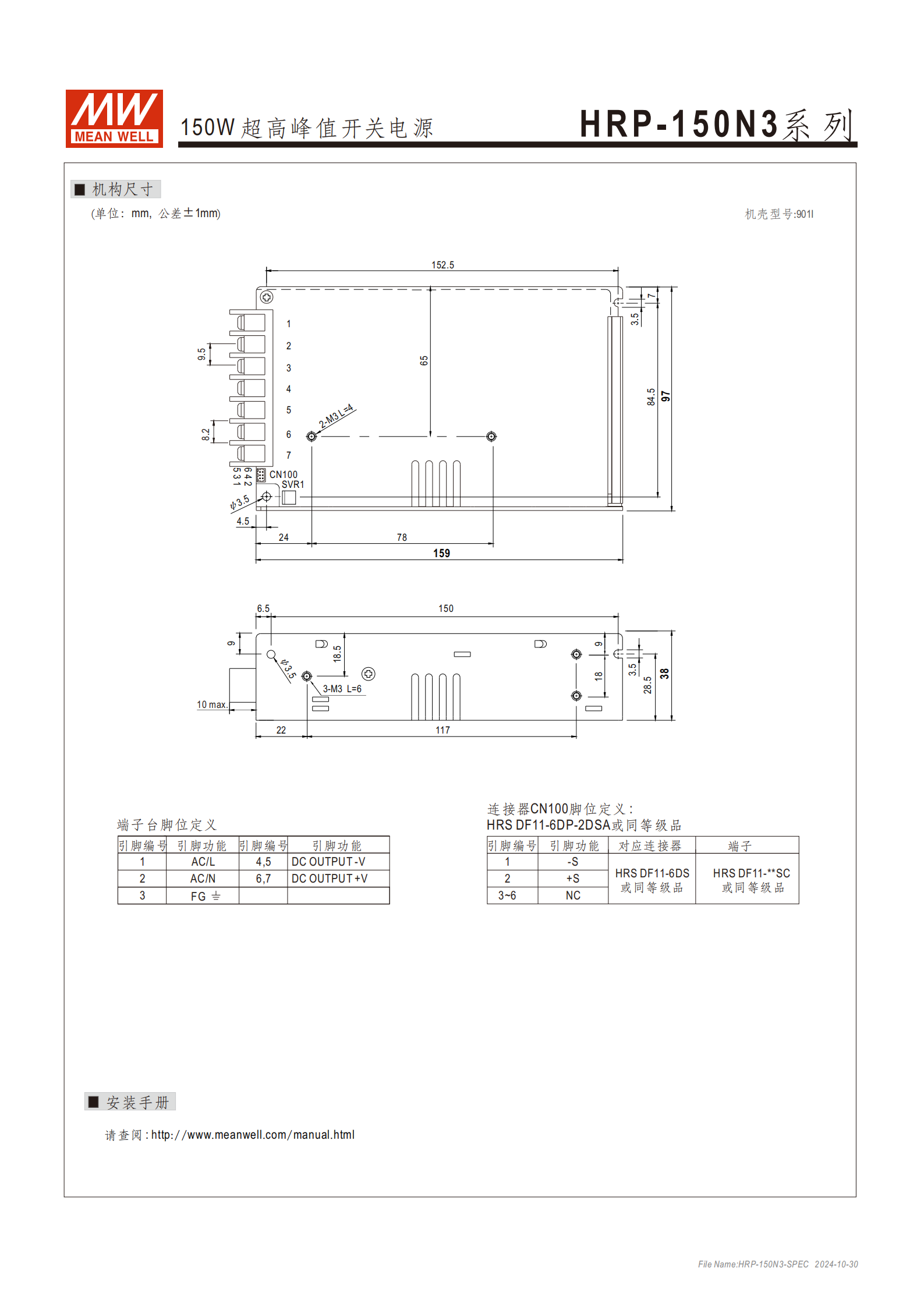

尺寸（LWH）：1599738mm（公差 ±1mm）
重量：單臺 0.54Kg；24 臺 / 箱，總重 12.96Kg，體積 0.9CUFT
耐振動：10~500Hz，5G，10 分鐘 / 周期，X/Y/Z 各 60 分鐘
MTBF：最小 1706.0K 小時（Telcordia TR/SR-332）；最小 222.8K 小時（MIL-HDBK-217F，25℃）
五、應用場景
工業自動化機械
工業控制系統
機械和電子設備
診斷或生化設備
測試或測量系統
電信設備
六、安裝與接口
端子臺腳位定義
引腳編號 引腳功能 引腳編號 引腳功能 1 AC/L 4、5 DC OUTPUT -V 2 AC/N 6、7 DC OUTPUT +V 3 FG - - 連接器 CN100 腳位定義（HRS DF11-6DP-2DSA 或同等級品）
引腳編號 引腳功能 對應連接器 端子規格 1 -S HRS DF11-6DS 或同等級品 HRS DF11-**SC 或同等級品 2 +S HRS DF11-6DS 或同等級品 HRS DF11-**SC 或同等級品 3~6 NC HRS DF11-6DS 或同等級品 HRS DF11-**SC 或同等級品
4. 關鍵問題
問題 1：HRP-150N3 系列電源的峰值功率特性具體是什么，不同輸出型號的峰值功率表現是否一致？

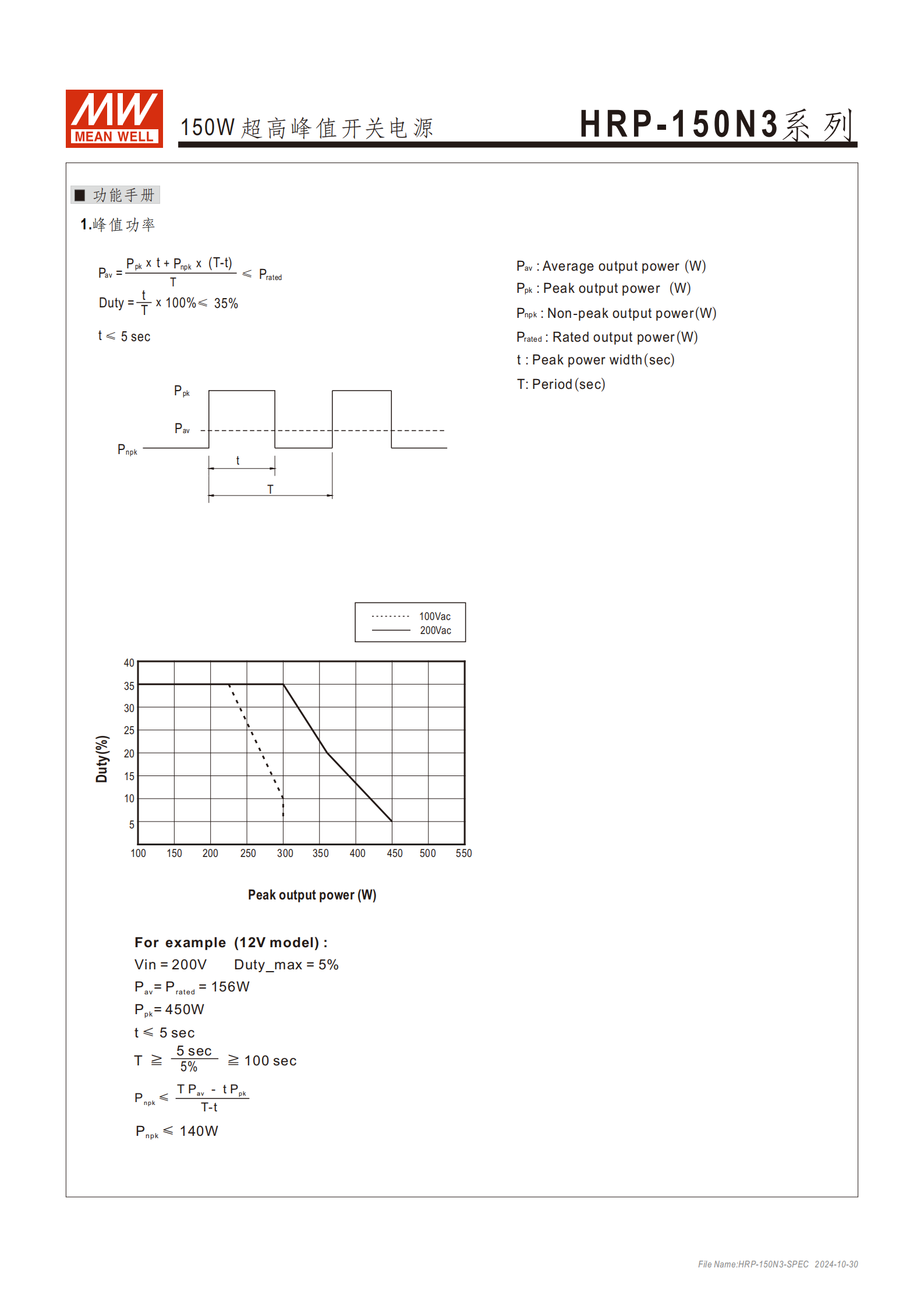

答案：該系列電源具備 300% 的短時間持續峰值功率，專為啟動時需要更高功率的電機應用和機電負載設計；峰值功率持續時間最長 5 秒，占空比≤35%（以 12V 型號為例，Vin=200V 時，峰值功率可達 450W，持續時間≤5 秒，非峰值功率≤140W，周期≥100 秒）。不同輸出型號的峰值功率比例一致（均為額定功率的 300%），因額定功率略有差異，實際峰值功率數值略有不同，但核心特性一致。
問題 2：HRP-150N3 系列電源在極端環境下的適應性如何，主要限制條件有哪些？
答案：該系列電源環境適應性較強，具體表現及限制如下：① 溫度適應：工作溫度 - 40~+70℃（需參考減額曲線），儲存溫度 - 50~+85℃；② 海拔適應：最高操作海拔 5000 米，海拔超過 2000 米時，無風扇機型環境溫度需按每 1000 米下降 3.5℃調整；③ 濕度適應：工作濕度 20~90% RH、儲存濕度 10~95% RH，均要求無冷凝；④ 振動適應：可承受 10~500Hz、5G 的振動（X/Y/Z 各 60 分鐘）。主要限制條件為高海拔下的溫度降額要求及濕度冷凝限制。
問題 3：HRP-150N3 系列電源的保護功能涵蓋哪些場景，對應的保護機制是什么？
答案：該系列電源具備四重核心保護功能，具體場景及機制如下：① 過載保護：輸出功率超過額定值 105% 時啟動恒流限制，超過 330% 且持續 5 秒后關斷輸出，電源重啟后可恢復正常；② 過壓保護：輸出電壓達到設定閾值（12V 型號 14.4~16.8V、24V 型號 30~34.8V、36V 型號 41.4~48.6V、48V 型號 57.6~67.2V）時，關斷輸出，重啟后恢復；③ 過溫保護：溫度超標時關斷輸出，待溫度下降后自動恢復；④ 短路保護：發生短路時觸發保護，具體恢復方式與過載保護一致（重啟恢復），同時內置恒流限流電路輔助防護。
