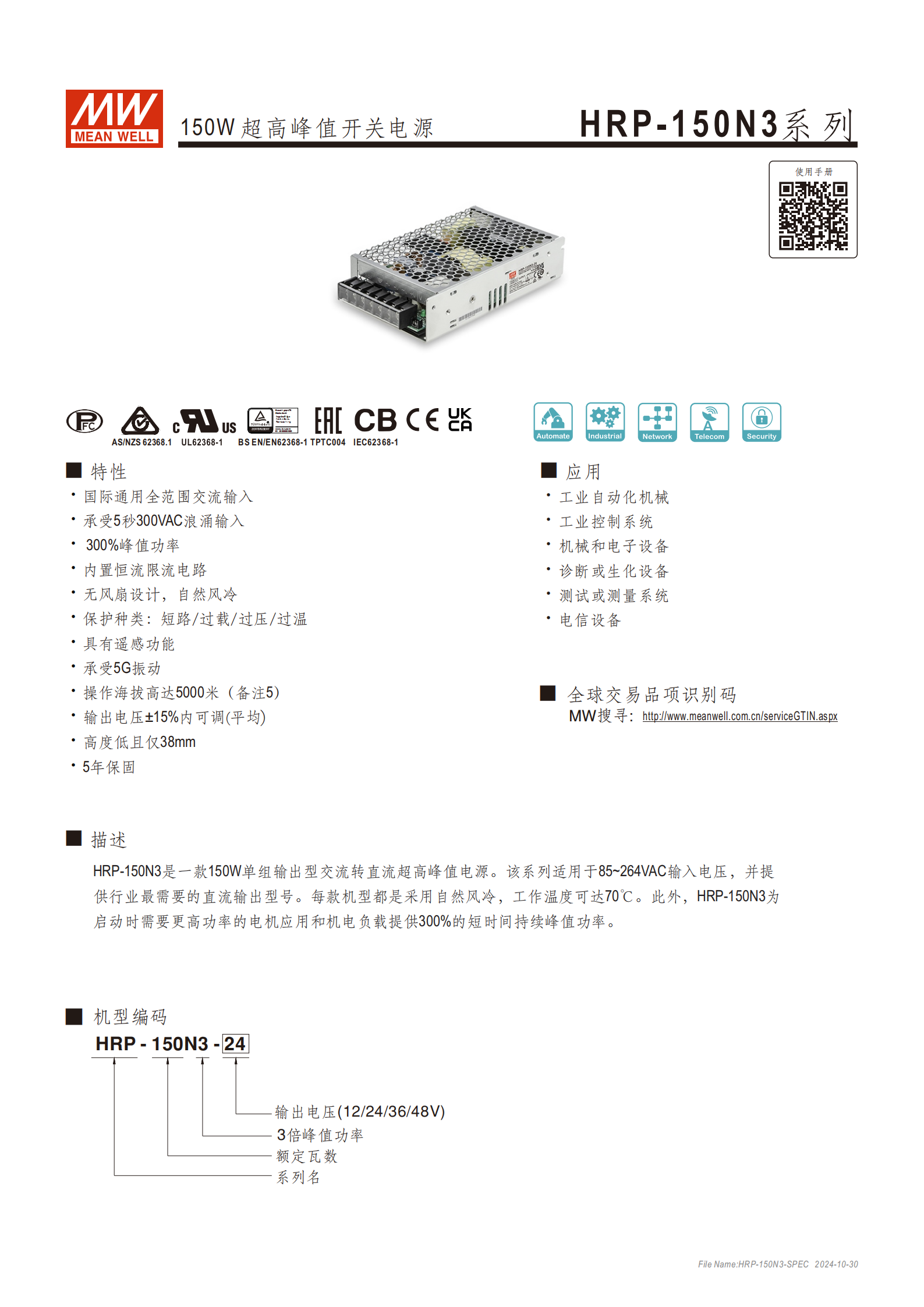

系列名稱：HRP-150N3
功率：150W，支持300%峰值功率（超高峰值）
? 主要特性
輸入電壓：85~264VAC（全范圍）
輸出電壓：12V、24V、36V、48V 可選
峰值功率：300%（持續5秒）
冷卻方式：無風扇，自然風冷
保護功能：短路/過載/過壓/過溫
工作溫度：-40℃ ~ +70℃
海拔高度：最高5000米
尺寸：159 × 97 × 38 mm
認證：UL62368-1、TUV、EN62368-1、AS/NZS 62368.1、EAC
保修：5年
?? 電氣規格（摘要）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波噪聲 (最大) | 電壓可調范圍 |
|---|---|---|---|---|---|
| HRP-150N3-12 | 12V | 13A | 156W | 120mVp-p | 10.2~13.8V |
| HRP-150N3-24 | 24V | 6.5A | 156W | 150mVp-p | 21.6~28.8V |
| HRP-150N3-36 | 36V | 4.3A | 154.8W | 200mVp-p | 28.8~39.6V |
| HRP-150N3-48 | 48V | 3.3A | 158.4W | 240mVp-p | 40.8~55.2V |
??? 保護與安全
過載保護：>105%額定功率持續5秒 → 關斷輸出
峰值保護：>330%額定功率持續5秒 → 關斷輸出
浪涌承受：5秒300VAC
振動耐受：5G（10~500Hz）
絕緣耐壓：I/P-O/P: 3KVAC, I/P-FG: 2KVAC, O/P-FG: 0.5KVAC
?? 電磁兼容性（EMC）
發射標準：EN55032 Class B
抗擾度標準：EN61000系列
測試條件：電源安裝在1mm厚金屬板上進行系統級測試

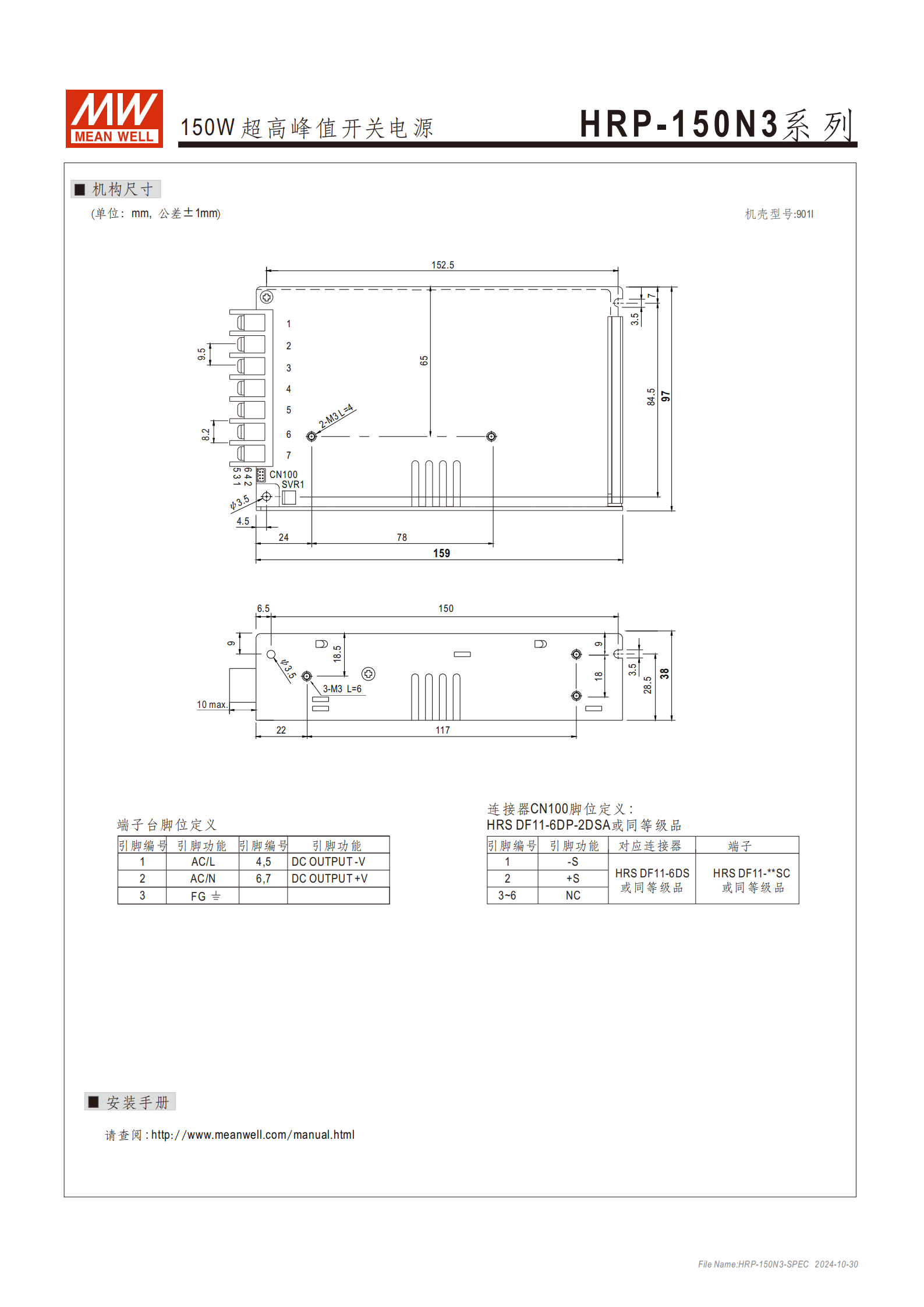

?? 機械與連接
端子定義：
引腳1：AC/L
引腳2：AC/N
引腳3：FG
引腳4,5：DC -V
引腳6,7：DC +V

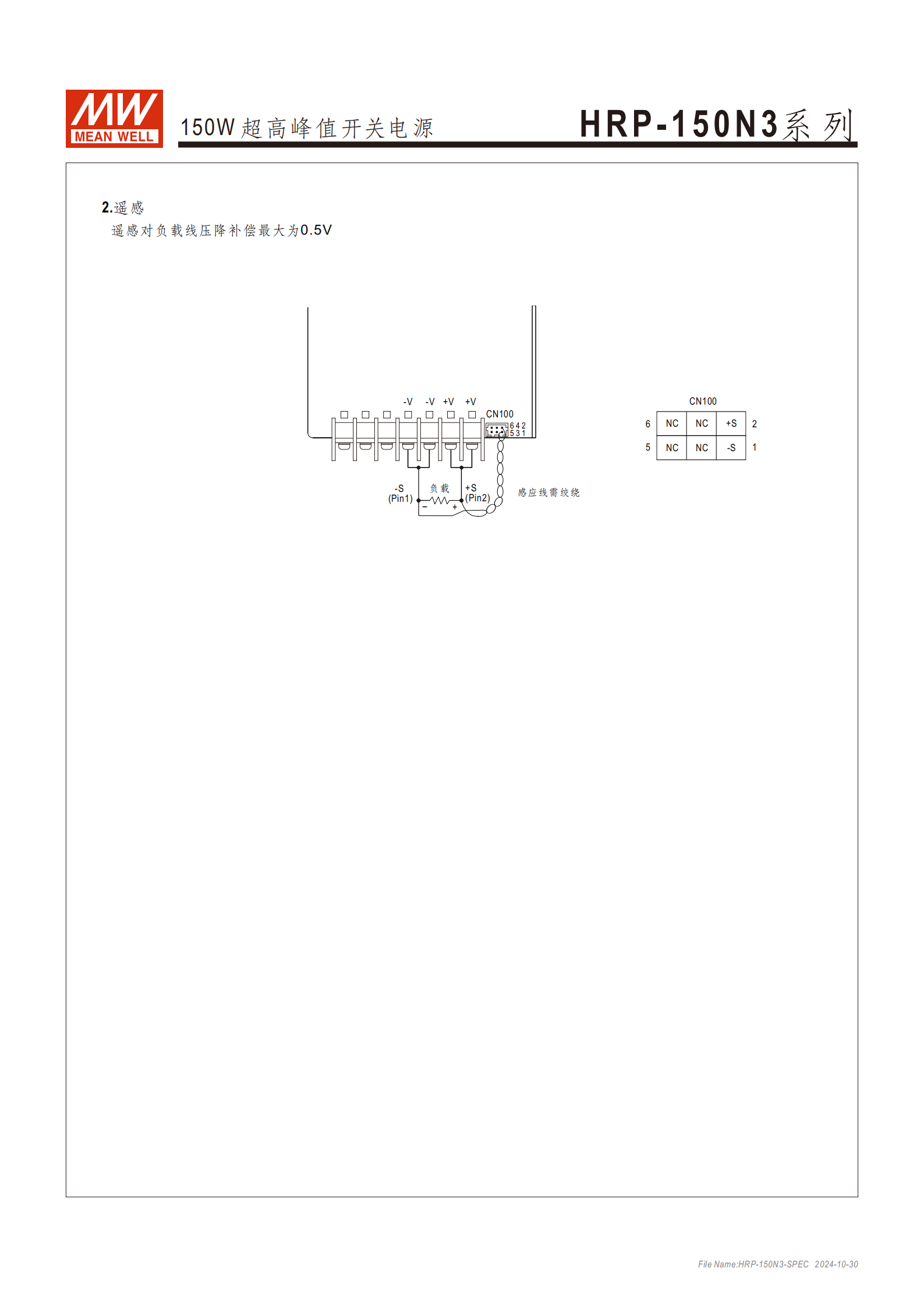

遙感功能：補償線壓降最大0.5V
連接器：HRS DF11-6DP-2DSA 或同級

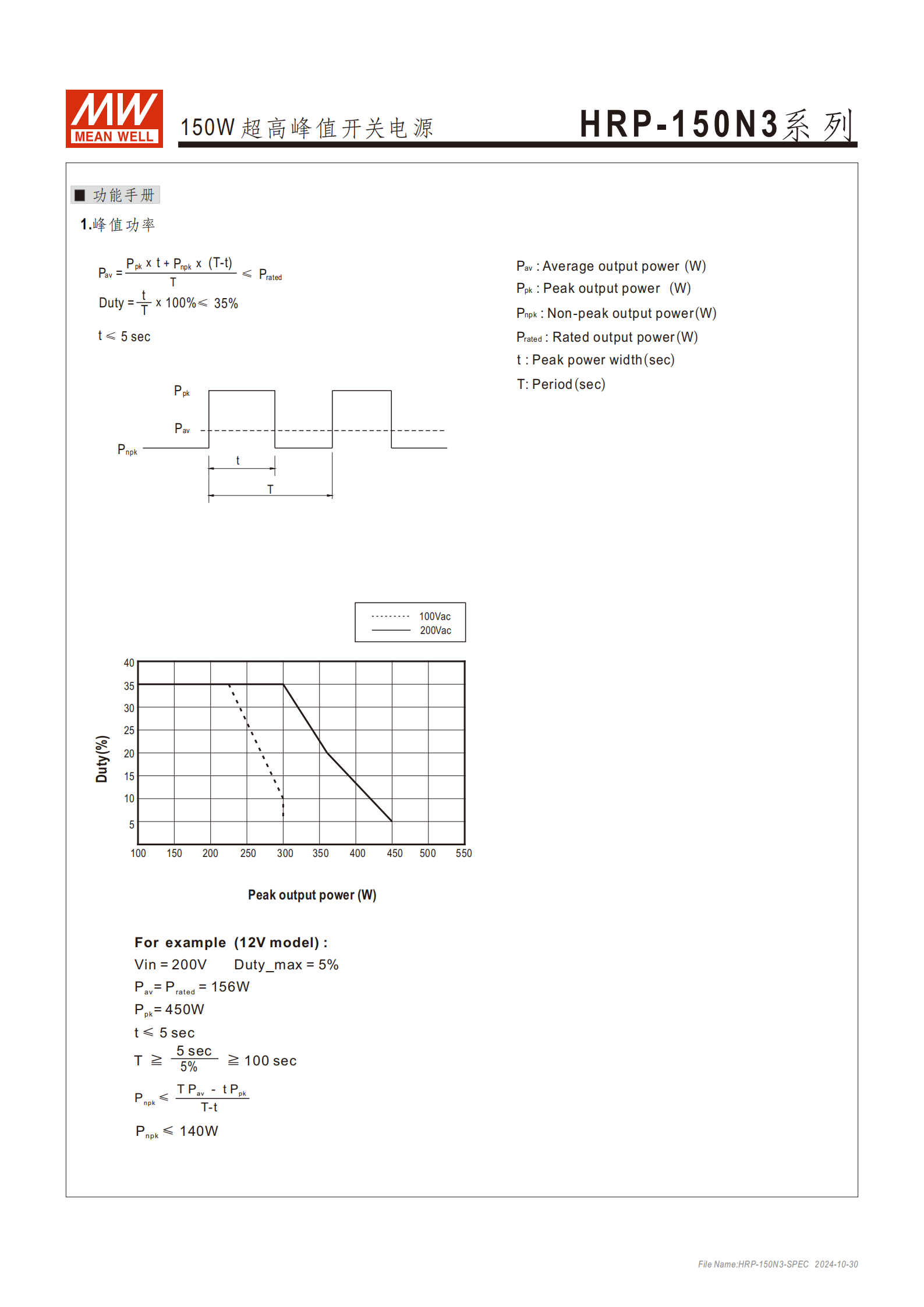

?? 峰值功率控制
最大占空比：5%
峰值時間：≤5秒
計算公式：
?? 包裝信息
重量：0.54kg/臺
包裝：24臺/箱，總重12.96kg，體積0.9立方英尺
? 適用領域
工業自動化設備
控制系統
診斷/生化儀器
測試測量系統
電信設備
