HRP-150-7.5 開關電源產品

 提示：點擊圖片可以放大

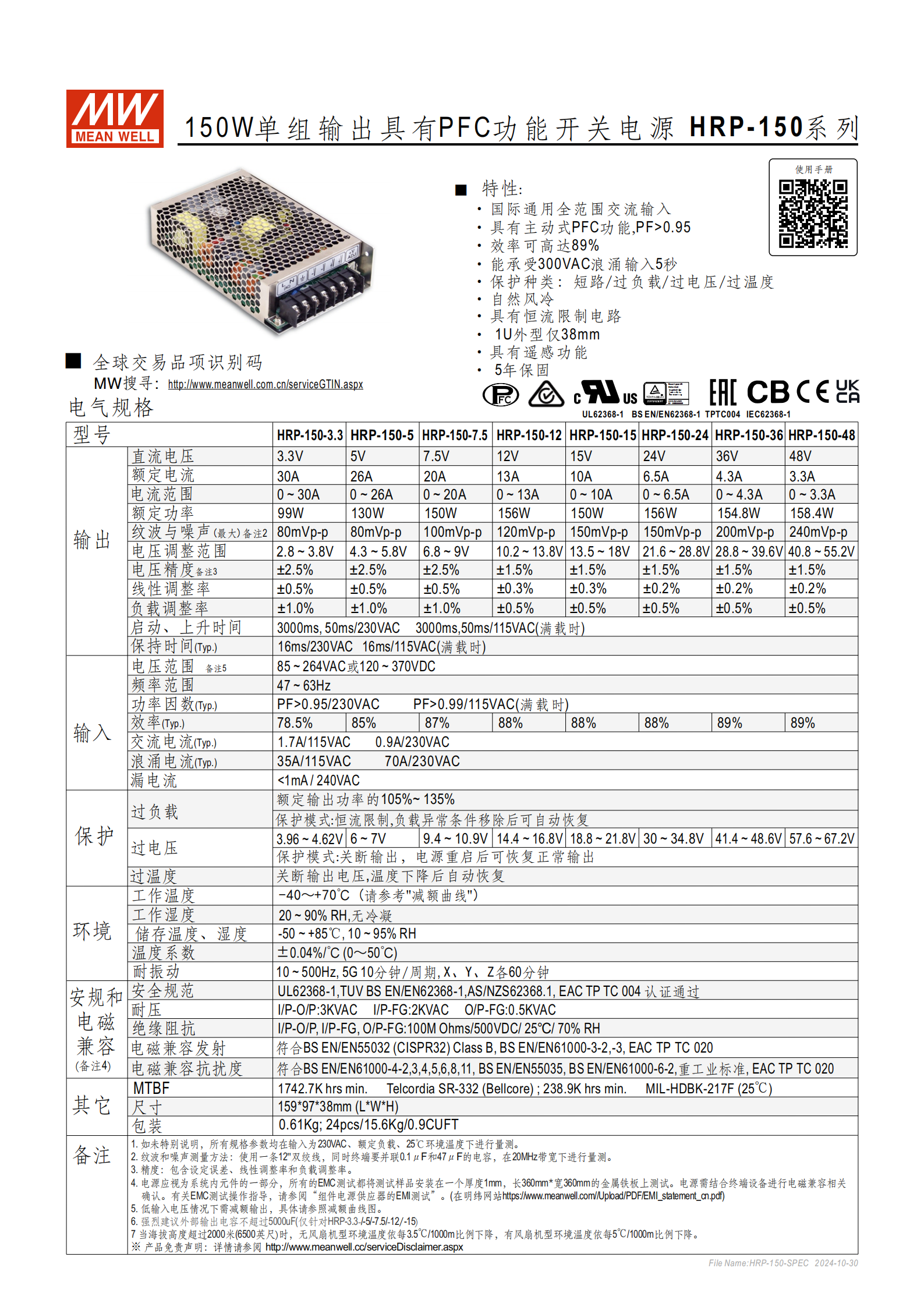

HRP-150 系列是150W 單組輸出且具備主動式 PFC 功能（PF>0.95） 的開關電源，支持85~264VAC/120~370VDC 全范圍輸入，效率最高達89% ，擁有短路 / 過負載 / 過電壓 / 過溫度等多重保護，采用自然風冷設計，1U 超薄外型（1599738mm），具備遙感功能和恒流限制電路，可承受 300VAC 浪涌輸入 5 秒，通過多項國際安全認證，提供5 年保固，輸出電壓涵蓋 3.3V~48V 多個規格，滿足不同設備供電需求。

一、產品基礎信息

項目關鍵信息
產品名稱150W 單組輸出具有 PFC 功能開關電源（HRP-150 系列）
核心功能主動式 PFC 功能，PF>0.95（230VAC 滿載）、PF>0.99（115VAC 滿載）
保固期限5 年
安全認證UL62368-1、TUV BS EN/EN62368-1、AS/NZS62368.1、EAC TP TC 004
電磁兼容發射符合 BS EN/EN55032 (CISPR32) Class B 等；抗擾度符合 BS EN/EN61000-4 系列等重工業標準

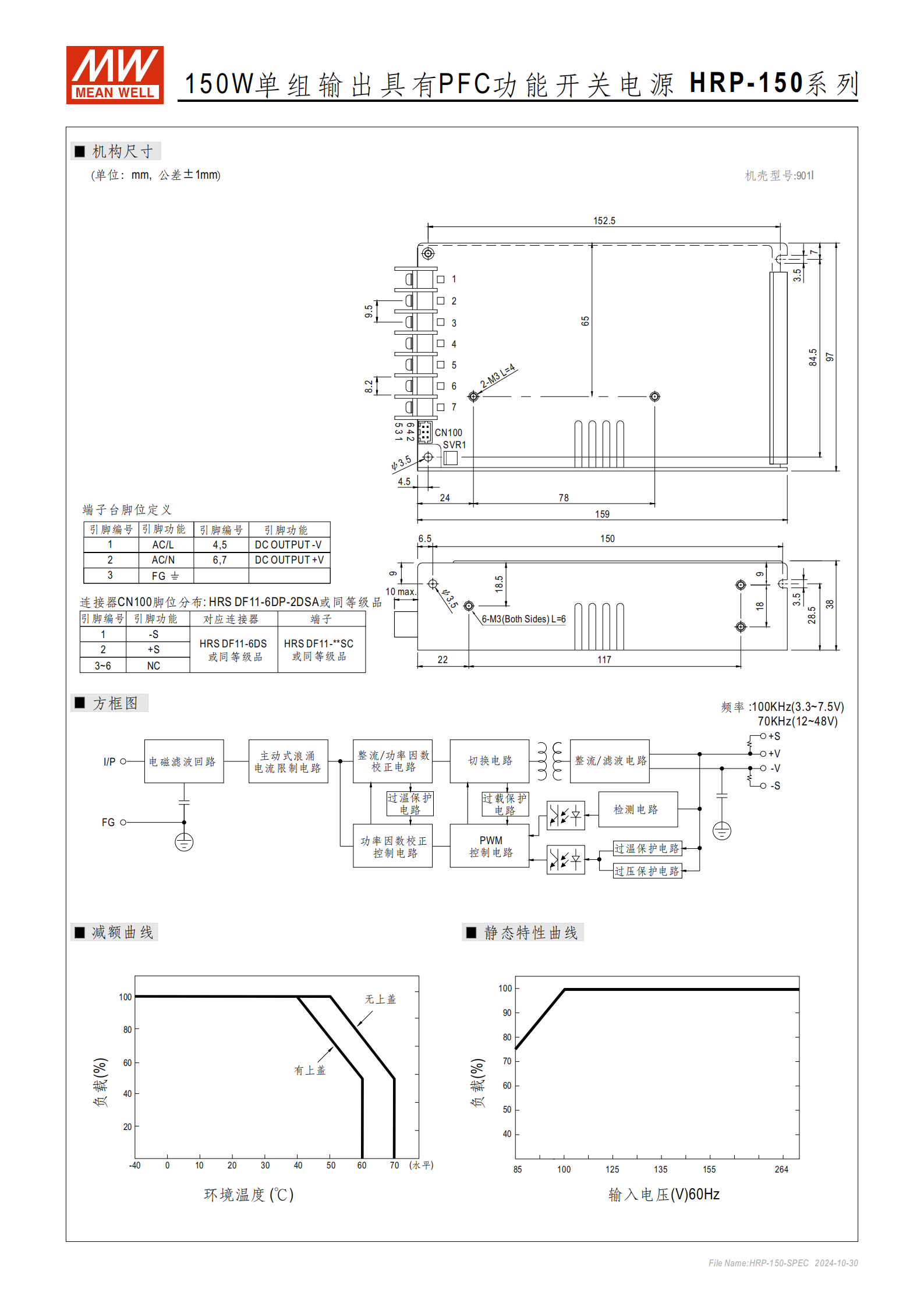

外型尺寸1599738mm（LWH），1U 厚度，重量 0.61Kg
包裝規格24pcs/15.6Kg/0.9CUFT

二、輸入電氣參數

參數類別具體規格
電壓范圍交流：85~264VAC；直流：120~370VDC（低輸入電壓需減額輸出）
頻率范圍47~63Hz
交流電流（Typ.）1.7A/115VAC；0.9A/230VAC
浪涌電流（Typ.）35A/115VAC；70A/230VAC
漏電流<1mA / 240VAC

三、輸出電氣參數（各型號核心數據）

型號輸出電壓額定電流額定功率電壓精度紋波與噪聲（最大）
HRP-150-3.33.3V（可調 2.8~3.8V）30A99W±2.5%80mVp-p
HRP-150-55V（可調 4.3~5.8V）26A130W±2.5%80mVp-p
HRP-150-7.57.5V（可調 6.8~9V）20A150W±2.5%100mVp-p
HRP-150-1212V（可調 10.2~13.8V）13A156W±1.5%120mVp-p
HRP-150-1515V（可調 13.5~18V）10A150W±1.5%150mVp-p
HRP-150-2424V（可調 21.6~28.8V）6.5A156W±1.5%150mVp-p
HRP-150-3636V（可調 28.8~39.6V）4.3A154.8W±1.5%200mVp-p
HRP-150-4848V（可調 40.8~55.2V）3.3A158.4W±1.5%240mVp-p

補充輸出特性：

  • 線性調整率：±0.2%~±0.5%；負載調整率：±0.2%~±0.5%

  • 啟動 / 上升時間：3000ms；保持時間：50ms/230VAC、50ms/115VAC（滿載）

  • 溫度系數：±0.04%/℃（0~50℃）

  • 特殊要求：HRP-3.3/-5/-7.5/-12/-15 型號外部輸出電容建議不超過 5000uF

四、保護功能

保護類型保護模式
過負載保護恒流限制，負載異常移除后自動恢復（觸發條件：額定輸出功率的 105%~135%）
過電壓保護關斷輸出，電源重啟后恢復（保護電壓范圍：3.96~67.2V，隨型號不同）
過溫度保護關斷輸出電壓，溫度下降后自動恢復
短路保護內置短路保護電路

五、環境與可靠性參數

參數類別具體規格
工作溫度-40~+70℃（需參考減額曲線）
工作濕度20~90% RH，無冷凝
儲存溫度-50~+85℃
儲存濕度10~95%RH
耐振動10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
MTBF（平均無故障時間）1742.7K hrs min.（Telcordia SR-332 標準）；238.9K hrs min.（MIL-HDBK-217F 標準，25℃）
海拔適應超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃；有風扇機型每 1000 米下降 5℃

六、核心特性

  1. 國際通用全范圍交流 / 直流輸入，適配不同地區供電環境

  2. 效率高達 89%，能耗更低

  3. 能承受 300VAC 浪涌輸入 5 秒，抗干擾能力強

  4. 自然風冷設計，無需額外風扇，靜音且維護簡便

  5. 具備遙感功能和恒流限制電路，供電穩定性高

  6. 絕緣阻抗優異：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；100M Ohms/500VDC（25℃/70% RH）

4. 關鍵問題

問題 1：HRP-150 系列開關電源的核心優勢的是什么？適配哪些供電場景？

答案：核心優勢包括三點：一是寬電壓輸入范圍（85~264VAC/120~370VDC） ，搭配主動式 PFC 功能（PF>0.95），適配全球不同地區供電和復雜電網環境；二是高可靠性，效率最高達 89%，具備短路 / 過負載 / 過溫 / 過壓多重保護，MTBF 最長達 1742.7K 小時，且提供 5 年保固；三是緊湊設計，1U 超薄外型（38mm 厚）+ 自然風冷，節省安裝空間且靜音。適配場景：工業控制設備、通信設備、測試儀器、醫療輔助設備（符合相關安規）等對供電穩定性和空間要求較高的電子設備。

問題 2：HRP-150 系列各型號的輸出電壓精度和紋波噪聲有何差異？選型時需注意什么？

答案：電壓精度差異：3.3V、5V、7.5V 型號為 ±2.5%，12V~48V 型號為 ±1.5%，后者精度更高；紋波噪聲差異：從 80mVp-p（3.3V/5V 型號）到 240mVp-p（48V 型號），輸出電壓越高，紋波噪聲越大。選型注意事項：① 需匹配設備的額定電壓和電流，確保電壓調整范圍覆蓋設備工作電壓；② 對供電精度要求高的設備（如精密儀器），優先選擇 12V~48V 型號；③ 對紋波敏感的設備（如音頻設備、傳感器），需結合型號紋波參數，必要時額外增加濾波電路；④ HRP-3.3/-5/-7.5/-12/-15 型號外部輸出電容不可超過 5000uF。

問題 3：HRP-150 系列開關電源在極端環境下的使用限制是什么？如何保障穩定運行？

答案：極端環境使用限制：① 溫度限制：工作溫度 - 40~+70℃（需參考減額曲線，低輸入電壓或高溫時需降低負載）；儲存溫度 - 50~+85℃，超出范圍可能導致性能下降或損壞；② 濕度限制：工作濕度 20~90% RH（無冷凝），儲存濕度 10~95% RH，冷凝環境易造成短路；③ 海拔限制：超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃。穩定運行保障措施：① 避免在冷凝、粉塵過多或腐蝕性氣體環境中使用；② 高溫環境下確保安裝空間通風良好，預留散熱間隙；③ 高海拔或低輸入電壓場景下，根據減額曲線合理降低負載，不超過額定功率的對應比例；④ 安裝時嚴格遵循端子臺腳位定義（AC/L 接火線、AC/N 接零線、FG 接地），確保絕緣阻抗符合要求。
