HRP-150 系列是150W 單組輸出且具備主動式 PFC 功能（PF>0.95） 的開關電源，支持85~264VAC/120~370VDC 全范圍輸入，效率最高達89% ，擁有短路 / 過負載 / 過電壓 / 過溫度等多重保護，采用自然風冷設計，1U 超薄外型（1599738mm），具備遙感功能和恒流限制電路，可承受 300VAC 浪涌輸入 5 秒，通過多項國際安全認證，提供5 年保固，輸出電壓涵蓋 3.3V~48V 多個規格，滿足不同設備供電需求。
一、產品基礎信息
| 項目 | 關鍵信息 |
|---|---|
| 產品名稱 | 150W 單組輸出具有 PFC 功能開關電源（HRP-150 系列） |
| 核心功能 | 主動式 PFC 功能，PF>0.95（230VAC 滿載）、PF>0.99（115VAC 滿載） |
| 保固期限 | 5 年 |
| 安全認證 | UL62368-1、TUV BS EN/EN62368-1、AS/NZS62368.1、EAC TP TC 004 |
| 電磁兼容 | 發射符合 BS EN/EN55032 (CISPR32) Class B 等；抗擾度符合 BS EN/EN61000-4 系列等重工業標準 |

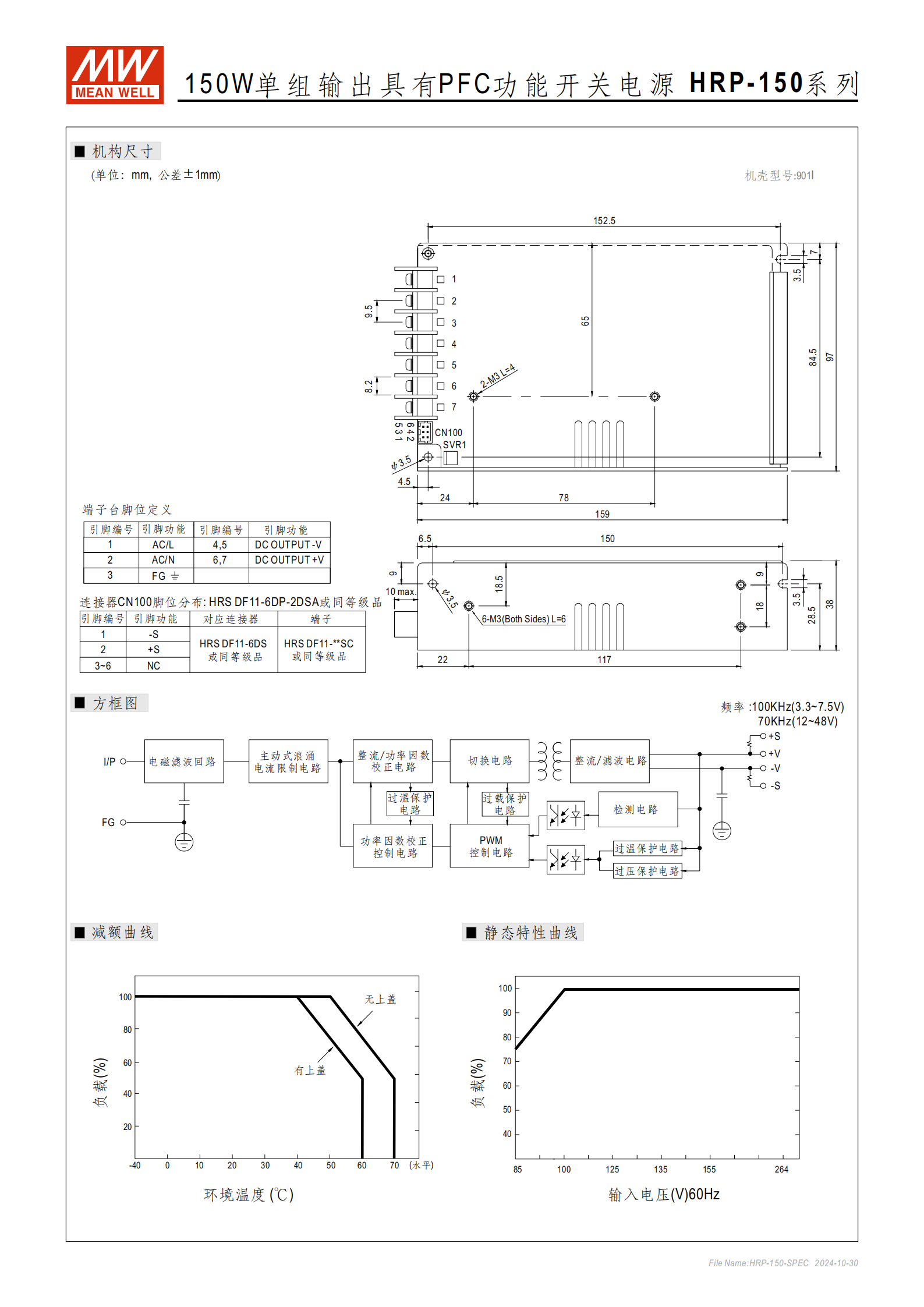

| 外型尺寸 | 1599738mm（LWH），1U 厚度，重量 0.61Kg |
| 包裝規格 | 24pcs/15.6Kg/0.9CUFT |
二、輸入電氣參數
| 參數類別 | 具體規格 |
|---|---|
| 電壓范圍 | 交流：85~264VAC；直流：120~370VDC（低輸入電壓需減額輸出） |
| 頻率范圍 | 47~63Hz |
| 交流電流（Typ.） | 1.7A/115VAC；0.9A/230VAC |
| 浪涌電流（Typ.） | 35A/115VAC；70A/230VAC |
| 漏電流 | <1mA / 240VAC |
三、輸出電氣參數（各型號核心數據）

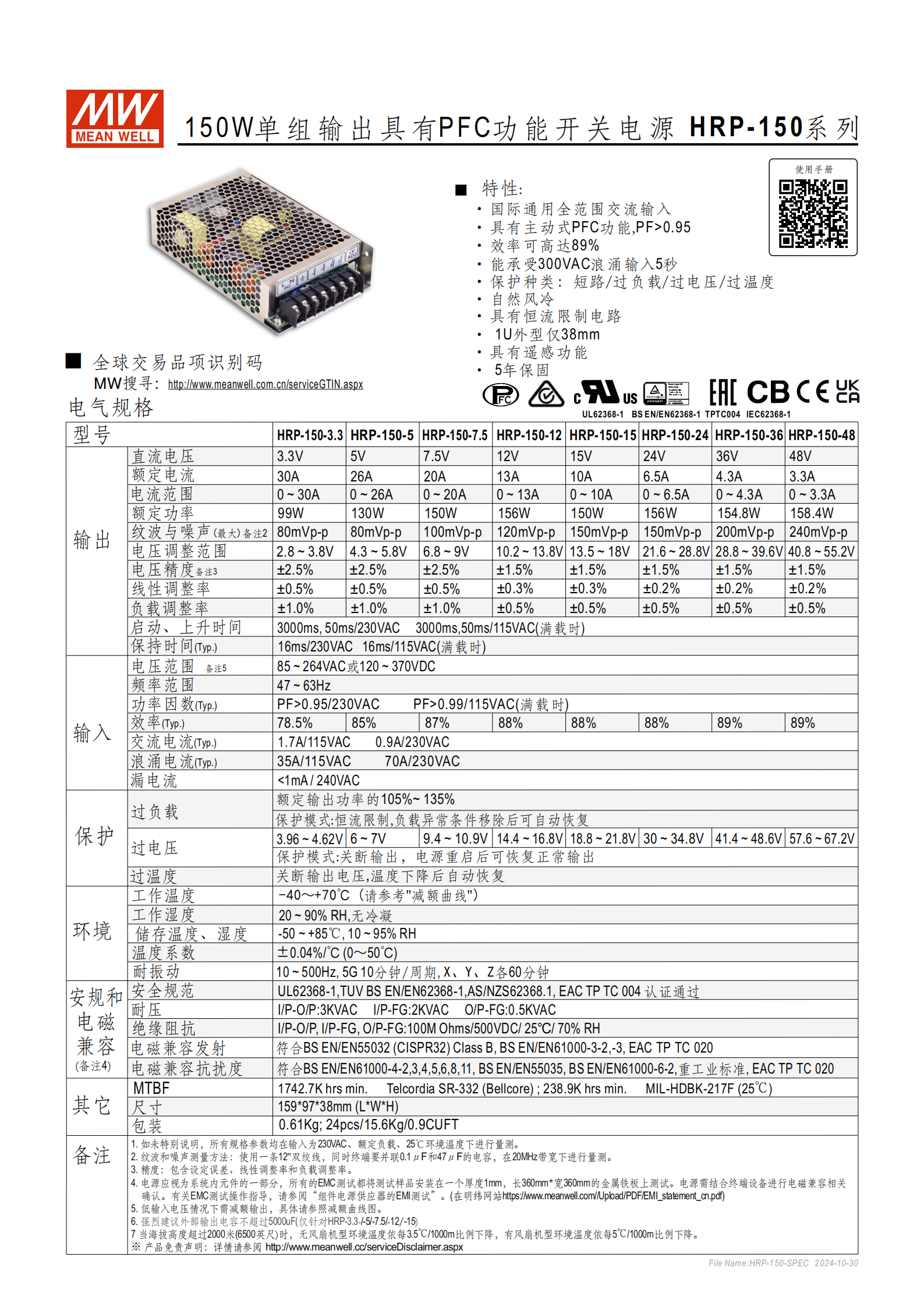

| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 電壓精度 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| HRP-150-3.3 | 3.3V（可調 2.8~3.8V） | 30A | 99W | ±2.5% | 80mVp-p |
| HRP-150-5 | 5V（可調 4.3~5.8V） | 26A | 130W | ±2.5% | 80mVp-p |
| HRP-150-7.5 | 7.5V（可調 6.8~9V） | 20A | 150W | ±2.5% | 100mVp-p |
| HRP-150-12 | 12V（可調 10.2~13.8V） | 13A | 156W | ±1.5% | 120mVp-p |
| HRP-150-15 | 15V（可調 13.5~18V） | 10A | 150W | ±1.5% | 150mVp-p |
| HRP-150-24 | 24V（可調 21.6~28.8V） | 6.5A | 156W | ±1.5% | 150mVp-p |
| HRP-150-36 | 36V（可調 28.8~39.6V） | 4.3A | 154.8W | ±1.5% | 200mVp-p |
| HRP-150-48 | 48V（可調 40.8~55.2V） | 3.3A | 158.4W | ±1.5% | 240mVp-p |
補充輸出特性：
線性調整率：±0.2%~±0.5%；負載調整率：±0.2%~±0.5%
啟動 / 上升時間：3000ms；保持時間：50ms/230VAC、50ms/115VAC（滿載）
溫度系數：±0.04%/℃（0~50℃）
特殊要求：HRP-3.3/-5/-7.5/-12/-15 型號外部輸出電容建議不超過 5000uF
四、保護功能
| 保護類型 | 保護模式 |
|---|---|
| 過負載保護 | 恒流限制，負載異常移除后自動恢復（觸發條件：額定輸出功率的 105%~135%） |
| 過電壓保護 | 關斷輸出，電源重啟后恢復（保護電壓范圍：3.96~67.2V，隨型號不同） |
| 過溫度保護 | 關斷輸出電壓，溫度下降后自動恢復 |
| 短路保護 | 內置短路保護電路 |
五、環境與可靠性參數
| 參數類別 | 具體規格 |
|---|---|
| 工作溫度 | -40~+70℃（需參考減額曲線） |
| 工作濕度 | 20~90% RH，無冷凝 |
| 儲存溫度 | -50~+85℃ |
| 儲存濕度 | 10~95%RH |
| 耐振動 | 10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘 |
| MTBF（平均無故障時間） | 1742.7K hrs min.（Telcordia SR-332 標準）；238.9K hrs min.（MIL-HDBK-217F 標準，25℃） |
| 海拔適應 | 超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃；有風扇機型每 1000 米下降 5℃ |
六、核心特性
國際通用全范圍交流 / 直流輸入，適配不同地區供電環境
效率高達 89%，能耗更低
能承受 300VAC 浪涌輸入 5 秒，抗干擾能力強
自然風冷設計，無需額外風扇，靜音且維護簡便
具備遙感功能和恒流限制電路，供電穩定性高
絕緣阻抗優異：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；100M Ohms/500VDC（25℃/70% RH）
4. 關鍵問題
問題 1：HRP-150 系列開關電源的核心優勢的是什么？適配哪些供電場景？
答案：核心優勢包括三點：一是寬電壓輸入范圍（85~264VAC/120~370VDC） ，搭配主動式 PFC 功能（PF>0.95），適配全球不同地區供電和復雜電網環境；二是高可靠性，效率最高達 89%，具備短路 / 過負載 / 過溫 / 過壓多重保護，MTBF 最長達 1742.7K 小時，且提供 5 年保固；三是緊湊設計，1U 超薄外型（38mm 厚）+ 自然風冷，節省安裝空間且靜音。適配場景：工業控制設備、通信設備、測試儀器、醫療輔助設備（符合相關安規）等對供電穩定性和空間要求較高的電子設備。
問題 2：HRP-150 系列各型號的輸出電壓精度和紋波噪聲有何差異？選型時需注意什么？
答案：電壓精度差異：3.3V、5V、7.5V 型號為 ±2.5%，12V~48V 型號為 ±1.5%，后者精度更高；紋波噪聲差異：從 80mVp-p（3.3V/5V 型號）到 240mVp-p（48V 型號），輸出電壓越高，紋波噪聲越大。選型注意事項：① 需匹配設備的額定電壓和電流，確保電壓調整范圍覆蓋設備工作電壓；② 對供電精度要求高的設備（如精密儀器），優先選擇 12V~48V 型號；③ 對紋波敏感的設備（如音頻設備、傳感器），需結合型號紋波參數，必要時額外增加濾波電路；④ HRP-3.3/-5/-7.5/-12/-15 型號外部輸出電容不可超過 5000uF。
問題 3：HRP-150 系列開關電源在極端環境下的使用限制是什么？如何保障穩定運行？
答案：極端環境使用限制：① 溫度限制：工作溫度 - 40~+70℃（需參考減額曲線，低輸入電壓或高溫時需降低負載）；儲存溫度 - 50~+85℃，超出范圍可能導致性能下降或損壞；② 濕度限制：工作濕度 20~90% RH（無冷凝），儲存濕度 10~95% RH，冷凝環境易造成短路；③ 海拔限制：超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃。穩定運行保障措施：① 避免在冷凝、粉塵過多或腐蝕性氣體環境中使用；② 高溫環境下確保安裝空間通風良好，預留散熱間隙；③ 高海拔或低輸入電壓場景下，根據減額曲線合理降低負載，不超過額定功率的對應比例；④ 安裝時嚴格遵循端子臺腳位定義（AC/L 接火線、AC/N 接零線、FG 接地），確保絕緣阻抗符合要求。
