產品基本特性
功率等級：150W（部分型號略高，如 HRP-150-48 達 158.4W）
輸出電壓型號：3.3V、5V、7.5V、12V、15V、24V、36V、48V
輸入范圍：
交流：85～264VAC（全范圍）
直流：120～370VDC
頻率范圍：47～63Hz
主動式 PFC（功率因數校正）：PF > 0.95（230VAC），PF > 0.99（115VAC）
效率：最高達 89%（24V/36V/48V 型號）
冷卻方式：自然風冷（無風扇）

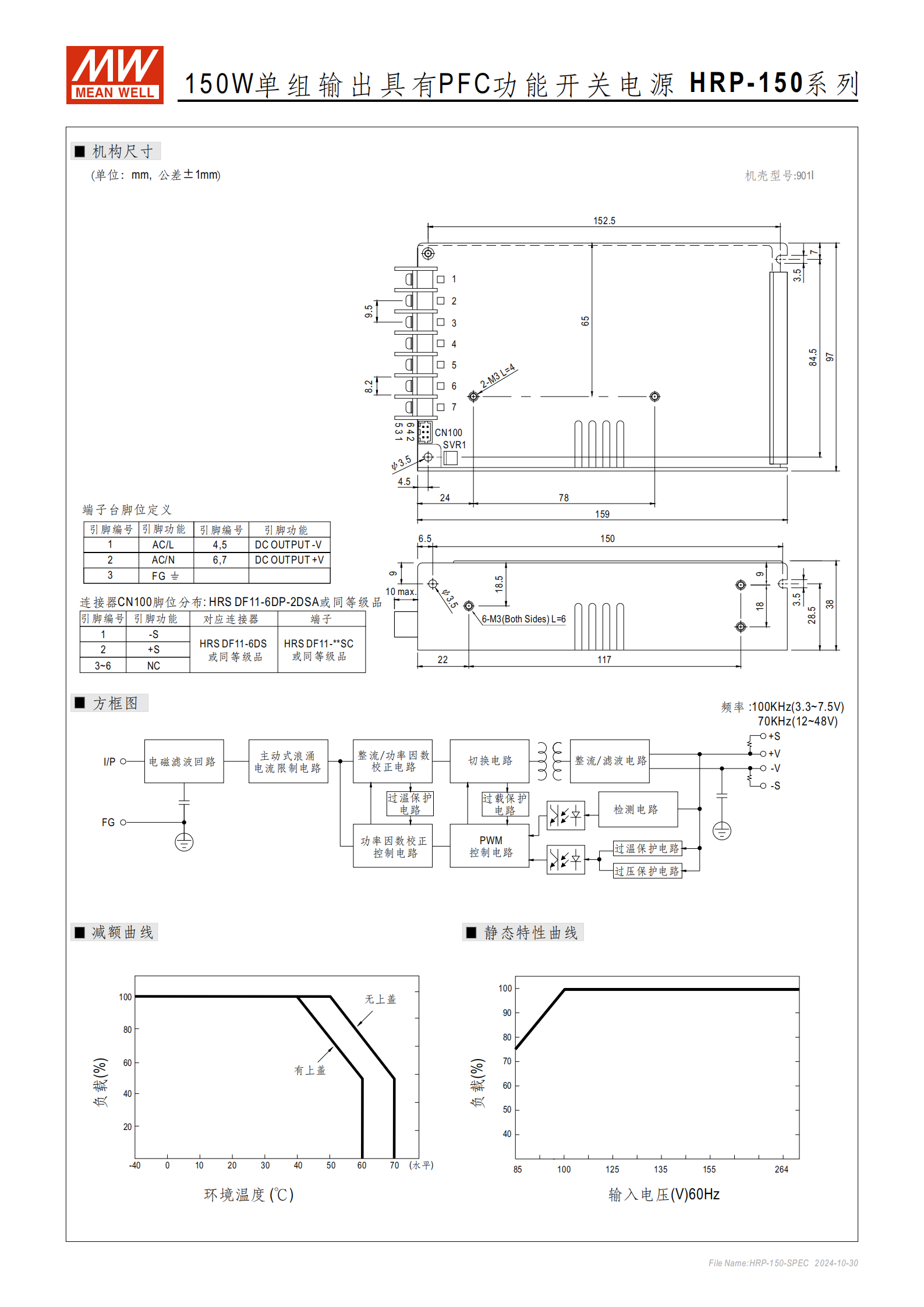

外形尺寸：159 × 97 × 38 mm（1U 高度）
質保：5 年

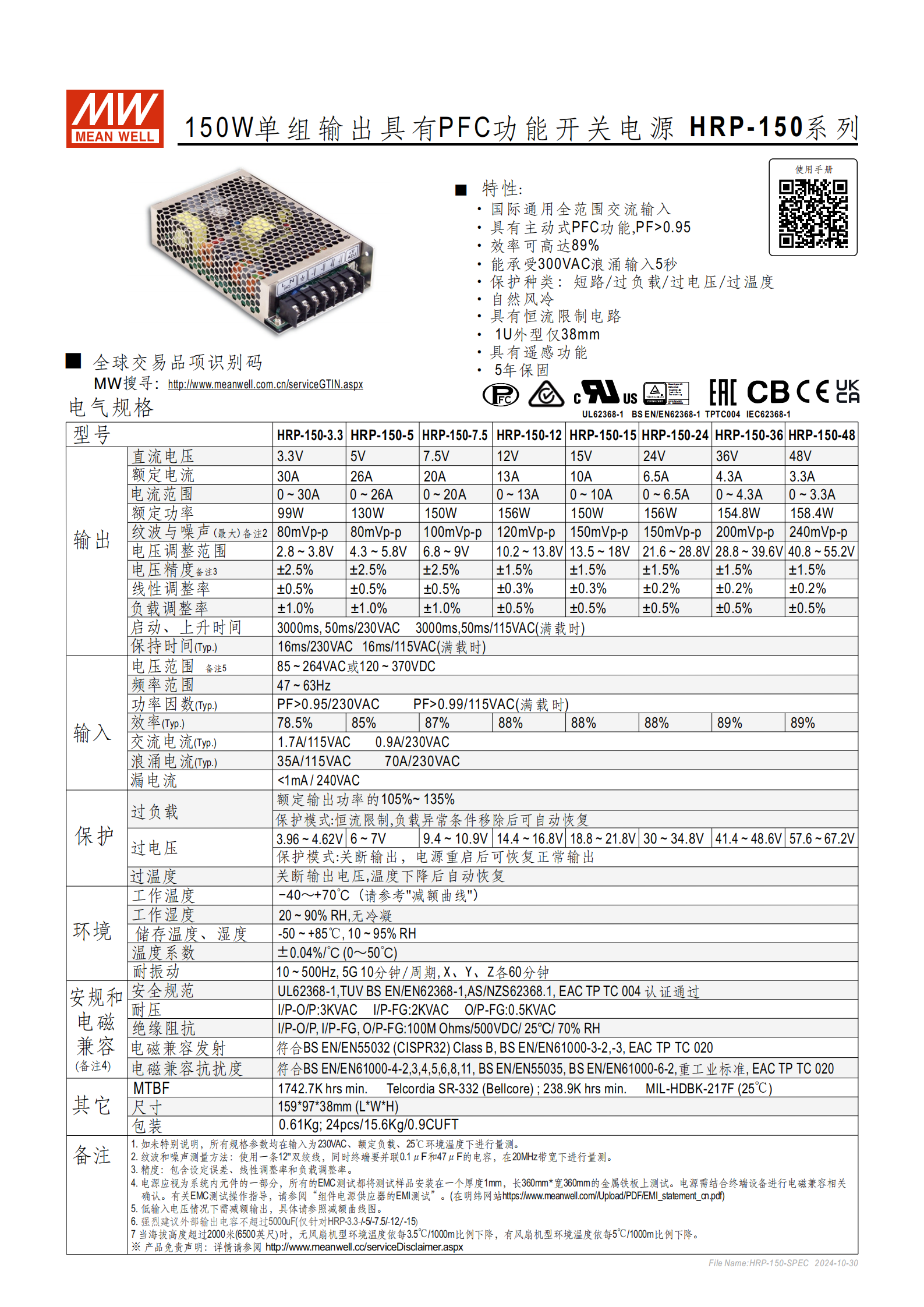

二、電氣性能要點
表格
| 參數 | 典型值/范圍 |
|---|---|
| 電壓精度 | ±2.5%（≤7.5V），±1.5%（≥12V） |
| 負載調整率 | ±1.0%（≤7.5V），±0.5%（≥12V） |
| 線性調整率 | ±0.5% → ±0.2%（隨電壓升高改善） |
| 紋波與噪聲 | 80mVp-p（3.3V/5V）至 240mVp-p（48V） |
| 啟動時間 | 3000ms（典型），上升時間 50ms |
| 保持時間 | 16ms（滿載，115/230VAC） |
| 漏電流 | <1mA @ 240VAC |
三、保護功能（全面且自動恢復）
過負載保護（OLP）：105%～135% 額定功率，恒流限流，異常移除后自動恢復
過電壓保護（OVP）：觸發后關斷輸出，需 重啟電源 恢復
過溫度保護（OTP）：關斷輸出，溫度下降后 自動恢復
短路保護：包含在過載保護機制中
四、環境與可靠性
工作溫度：-40℃ ～ +70℃（需參考減額曲線，高溫下需降載）
儲存條件：-50℃ ～ +85℃，濕度 10～95% RH（無冷凝）
振動耐受：10～500Hz, 5G, 各軸向 60 分鐘
MTBF（平均無故障時間）：
Telcordia SR-332：1,742,700 小時
MIL-HDBK-217F（25℃）：238,900 小時
五、安規與電磁兼容（EMC）
安全認證：UL62368-1、TUV EN62368-1、AS/NZS62368.1、EAC TP TC 004
耐壓：
輸入-輸出：3kVAC
輸入-地：2kVAC
輸出-地：0.5kVAC
絕緣阻抗：>100MΩ / 500VDC
EMC 發射：符合 EN55032 Class B（民用級）
EMC 抗擾度：符合 EN61000-4 系列，滿足 重工業標準
六、其他重要說明
遙感功能（Remote Sense）：通過 +S / -S 引腳補償線路壓降
連接器：輸出端使用 HRS DF11 系列或兼容品
海拔影響：>2000 米時需降額（每 1000 米降 3.5℃ 環溫）
建議輸出電容：低電壓型號（≤15V）外部電容 ≤5000μF
總結
HRP-150 系列是一款高可靠性、高效率、具備主動 PFC 和全面保護功能的工業級 150W 開關電源，適用于對 EMC、安全性和長期穩定性要求較高的場合（如工業自動化、通信、醫療輔助設備等）。其寬輸入、自然冷卻、小體積和 5 年質保使其具有較強市場競爭力。
