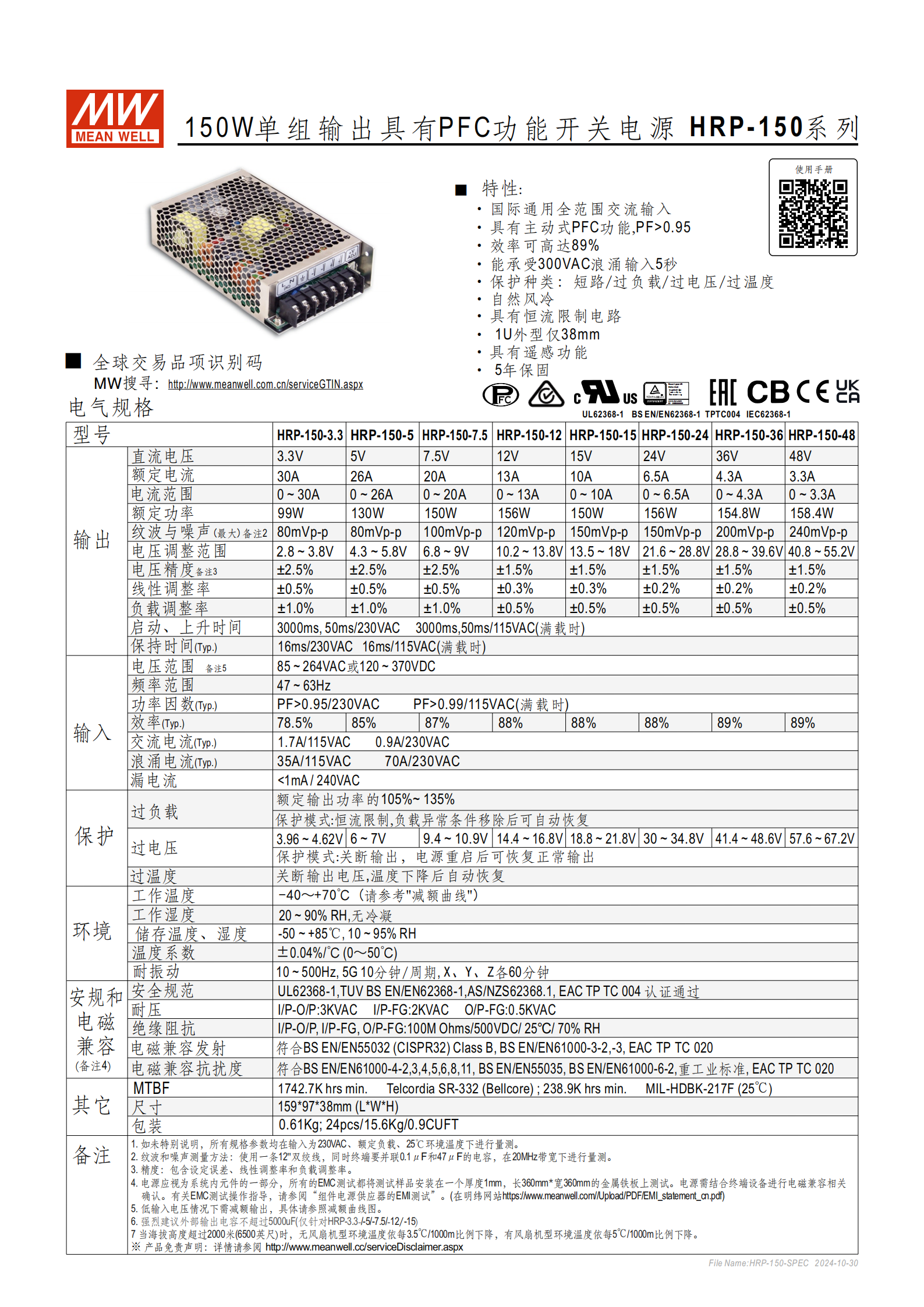

系列名稱：HRP-150
輸出功率：150W
輸出組數：?jiǎn)谓M輸出
功能特性：具備主動式PFC（功率因數校正），PF > 0.95
適用標準：符合UL、TUV、EAC等多國安全與電磁兼容認證
保固期限：5年
? 二、主要特性
全范圍交流輸入（85–264VAC / 120–370VDC）
高效率設計（最高達89%）
具備短路、過載、過壓、過溫保護
自然風冷，1U薄型設計（高度38mm）
具備遙感功能（Remote Sensing）
浪涌耐受能力強（300VAC/5秒）
? 三、電氣規格（部分摘要）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波噪聲（最大） |
|---|---|---|---|---|
| HRP-150-3.3 | 3.3V | 30A | 99W | 80mVp-p |
| HRP-150-5 | 5V | 26A | 130W | 80mVp-p |
| HRP-150-7.5 | 7.5V | 20A | 150W | 100mVp-p |
| HRP-150-12 | 12V | 13A | 150W | 120mVp-p |
| HRP-150-15 | 15V | 10A | 150W | 150mVp-p |
| HRP-150-24 | 24V | 6.5A | 150W | 150mVp-p |
| HRP-150-36 | 36V | 4.3A | 154.8W | 200mVp-p |
| HRP-150-48 | 48V | 3.3A | 158.4W | 240mVp-p |

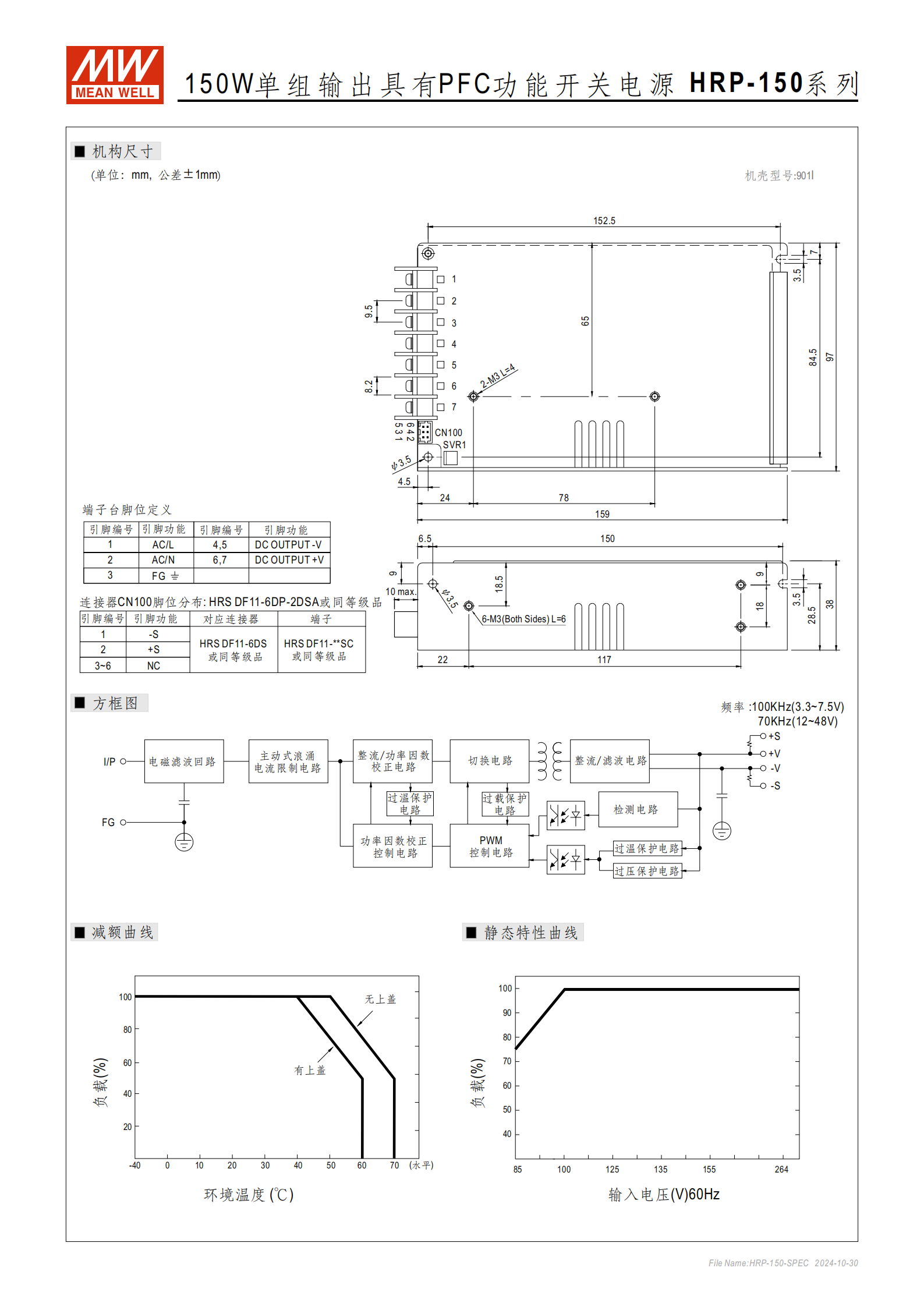

? 四、機械尺寸
外形尺寸：159 × 97 × 38 mm（長×寬×高）
重量：約0.61kg
端子類型：HRS DF11-6DP-2DSA 或同級連接器
? 五、端子定義
| 引腳 | 功能說明 |
|---|---|
| 1 | AC/L（火線） |
| 2 | AC/N（零線） |
| 3 | FG（地線） |
| 4–5 | DC OUTPUT +V |
| 6–7 | DC OUTPUT -V（或COM） |
| -S / +S | 遙感信號端子 |
? 六、保護功能
過載保護：105%–135%額定功率
過壓保護：各型號有對應觸發范圍
過溫保護：自動關閉，降溫后恢復
短路保護：恒流限制，自動恢復
? 七、環境與可靠性
工作溫度：-40℃ ~ +70℃（參考減額曲線）
儲存溫度：-50℃ ~ +85℃
MTBF：
1742.7K小時（Telcordia SR-332）
238.9K小時（MIL-HDBK-217F, 25℃）
抗振動：10–500Hz，XYZ軸各60分鐘
? 八、認證與兼容性
安全認證：UL62368-1、TUV EN62368-1、EAC TP TC 004
EMC發射：符合EN55032 Class B
EMC抗擾度：符合EN61000-4-2/3/4/5/6/8/11等
? 九、備注說明
測試條件：220VAC、額定負載、25℃環境
部分參數（如紋波、調整率）隨型號不同略有差異
使用前請參考“減額曲線”以確定高溫下的可用功率
