HRP-100-3.3、-5、-7.5、-12、-15、-24、-36、-48pfc電源模塊

 提示：點擊圖片可以放大

  • 型號系列：HRP-100-3.3、-5、-7.5、-12、-15、-24、-36、-48

  • 額定電壓：3.3V 至 48V 多種輸出

  • 額定功率：100W

  • 結構：單組輸出，帶主動式 PFC

  • 高度：僅 38mm（1U 高度）

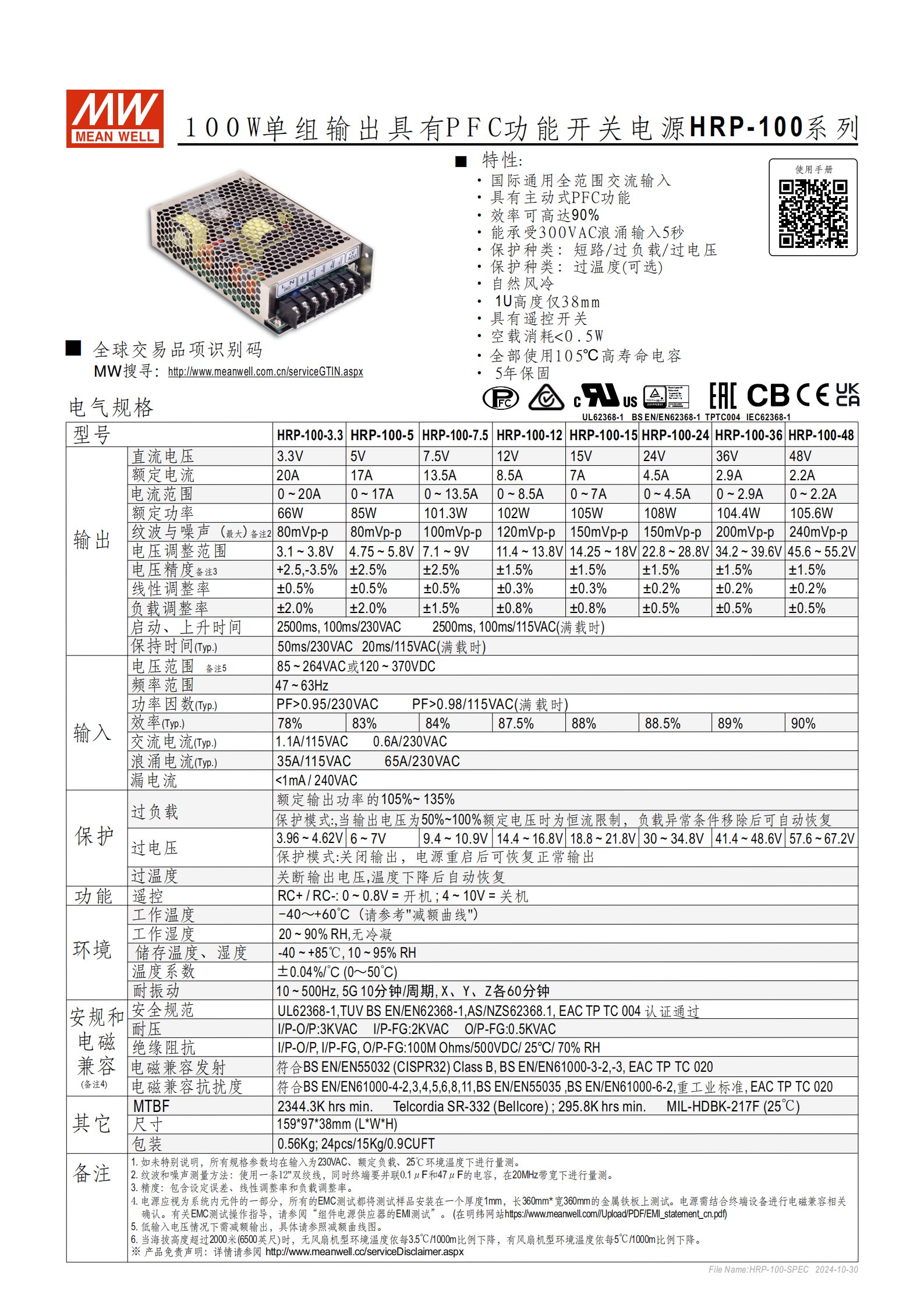

?? 電氣規格

參數說明
輸入范圍85~264VAC 或 120~370VDC
頻率范圍47~63Hz
效率最高達 90%
功率因數PF > 0.95（230VAC）/ PF > 0.98（115VAC）
紋波與噪聲80~240mVp-p（依型號不同）
輸出電壓精度±0.2%~±3.5%（依型號不同）
線性/負載調整率±0.3%~±2.0%
啟動時間20~2500ms（依輸入電壓與負載）
保持時間50ms（115VAC）/ 20ms（230VAC）
過負載保護105%~135% 額定功率，恒流限制
過電壓保護關閉輸出，重啟恢復
過溫度保護可選，溫度下降后自動恢復
遙控功能RC+/RC-，0~0.8V 開機，4~10V 關機

??? 保護與安全

項目規格
耐壓I/P-O/P: 3KVAC，I/P-FG: 2KVAC，O/P-FG: 0.5KVAC
絕緣阻抗100MΩ / 500VDC / 25℃ / 70% RH
安規認證UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 等
EMC符合 EN55032 Class B、EN61000-3-2/3、EN61000-4-2/3/4/5/6/8/11 等
工作溫度-40℃ ~ +60℃（參考減額曲線）
儲存溫濕度-40℃ ~ +85℃，10%~95% RH
振動測試10~500Hz，5G，X/Y/Z 各 60 分鐘

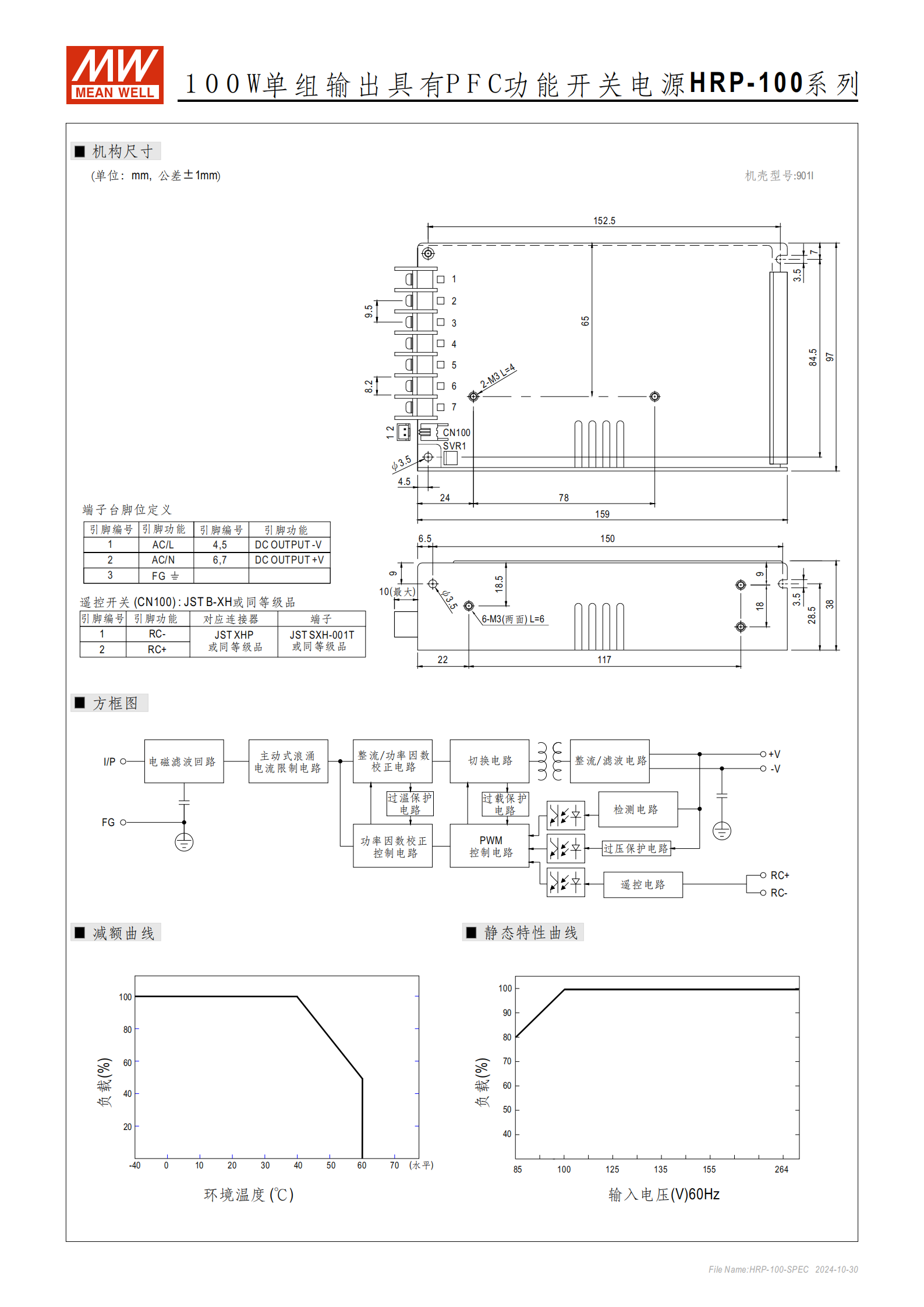

?? 機構尺寸

  • 尺寸：159 × 97 × 38 mm（L × W × H）

  • 重量：約 0.56 kg

  • 包裝：24 臺/箱，15 kg，0.9 CUFT

?? 端子定義

引腳功能
1AC/L
2AC/N
3FG（接地）
4.5DC OUTPUT V+
6.7DC OUTPUT V-

?? 遙控接口

  • 連接器：JST XHP 或同級

  • 引腳：

    • 1：RC-

    • 2：RC+

  • 邏輯：

    • 0~0.8V：開機

    • 4~10V：關機

?? 備注說明

  1. 測量條件為 230VAC、滿載、25℃。

  2. 紋波測量使用雙絞線 + 0.1μF + 47μF 電容，帶寬 20MHz。

  3. EMC 測試需結合終端設備進行，參考明緯官網 EMI 聲明文件。

  4. 高海拔需降額使用：無風扇每 1000m 降 3.5℃，有風扇降 5℃。

  5. 產品保固：5 年。

?? 其他特性

  • 全范圍交流輸入

  • 自然風冷

  • 空載功耗 < 0.5W

  • 使用 105℃ 長壽命電容

  • MTBF（平均無故障時間）：

    • 2344.3K 小時（Telcordia SR-332）

    • 295.8K 小時（MIL-HDBK-217F，25℃）
