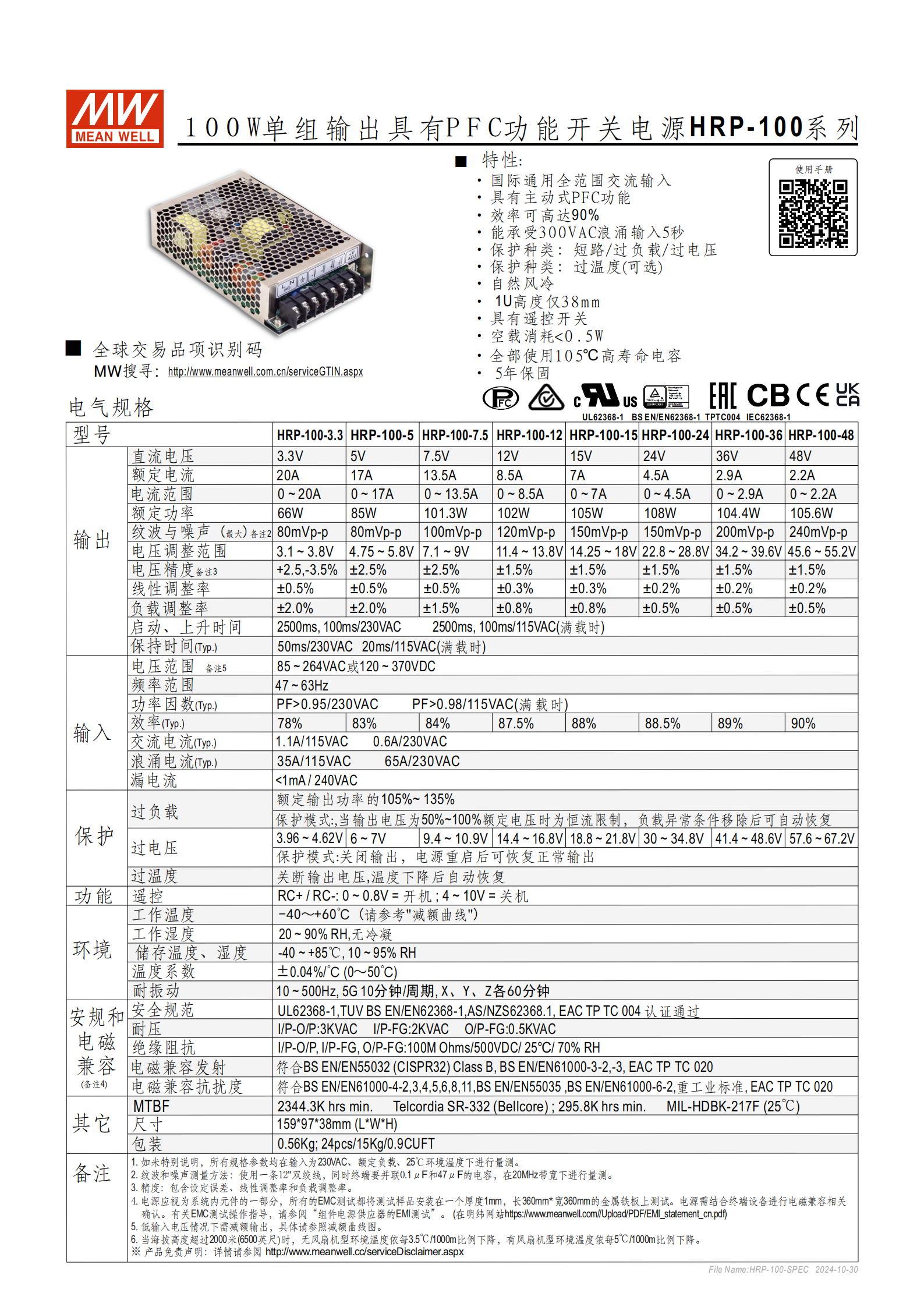

HRP-100 系列是100W 單組輸出且具備主動式 PFC 功能的開關電源，支持85~264VAC 或 120~370VDC 國際通用全范圍輸入，效率最高可達90% ，擁有短路 / 過負載 / 過電壓等多重保護（過溫度可選），采用自然風冷設計，1U 高度僅 38mm，配備遙控開關，空載消耗 < 0.5W，全部使用 105℃高壽命電容，提供5 年保固，涵蓋 3.3V~48V 多種輸出電壓規格，滿足不同設備供電需求。
一、產品概述
HRP-100 系列是一款100W 單組輸出的開關電源，核心亮點為具備主動式 PFC 功能，支持國際通用全范圍輸入，效率最高可達90% ，適用于多種需要穩定供電的設備場景。產品采用自然風冷設計，1U 高度僅 38mm，結構緊湊，且配備遙控開關，空載消耗 < 0.5W，節能環保，全部使用 105℃高壽命電容，可靠性強，提供5 年保固服務。
二、核心電氣規格
（1）輸出參數表
| 規格項 | HRP-100-3.3 | HRP-100-5 | HRP-100-7.5 | HRP-100-12 | HRP-100-15 | HRP-100-24 | HRP-100-36 | HRP-100-48 |
|---|---|---|---|---|---|---|---|---|
| 直流電壓（V） | 3.3 | 5 | 7.5 | 12 | 15 | 24 | 36 | 48 |
| 額定電流（A） | 20 | 17 | 13.5 | 8.5 | 7 | 4.5 | 2.9 | 2.2 |
| 電流范圍（A） | 0~20 | 0~17 | 0~13.5 | 0~8.5 | 0~7 | 0~4.5 | 0~2.9 | 0~2.2 |
| 額定功率（W） | 66 | 85 | 101.3 | 102 | 105 | 108 | 104.4 | 105.6 |
| 紋波與噪聲（mVp-p，最大） | 80 | 80 | 100 | 120 | 150 | 150 | 200 | 240 |
| 電壓調整范圍（V） | 3.1~3.8 | 4.75~5.8 | 7.1~9 | 11.4~13.8 | 14.25~18 | 22.8~28.8 | 34.2~39.6 | 45.6~55.2 |
| 電壓精度 | +2.5,-3.5% | ±2.5% | ±2.5% | ±1.5% | ±1.5% | ±1.5% | ±1.5% | ±1.5% |
| 線性調整率 | ±0.5% | ±0.5% | ±0.5% | ±0.3% | ±0.3% | ±0.2% | ±0.2% | ±0.2% |
| 負載調整率 | ±2.0% | ±2.0% | ±1.5% | ±0.8% | ±0.8% | ±0.5% | ±0.5% | ±0.5% |
（2）輸入?yún)?shù)
電壓范圍：85~264VAC 或 120~370VDC
頻率范圍：47~63Hz
交流電流（Typ.）：1.1A/115VAC、0.6A/230VAC
功率因數：PF>0.95/230VAC、PF>0.98/115VAC（滿載時）
浪涌電流（Typ.）：35A/115VAC、65A/230VAC
漏電流：<1mA / 240VAC
效率（Typ.）：78%（3.3V）、83%（5V）、84%（7.5V）、87.5%（12V）、88%（15V）、88.5%（24V）、89%（36V）、90%（48V）
（3）啟動與保持特性
啟動、上升時間：2500ms、100ms/230VAC；2500ms、100ms/115VAC（滿載時）
三、保護功能
過負載保護：觸發條件為額定輸出功率的 105%~135%，保護模式為恒流限制，負載異常移除后可自動恢復；
過電壓保護：保護模式為關閉輸出，電源重啟后恢復，不同型號觸發電壓范圍為 3.96~67.2V；
過溫度保護（可選）：關斷輸出電壓，溫度下降后自動恢復；
遙控功能：RC+ / RC - 引腳控制，0~0.8V = 開機，4~10V = 關機（連接器為 JST B-XH 或同等級品）。
四、環境與機械參數
工作環境：溫度 - 40~+60℃（需參考減額曲線），濕度 20~90% RH（無冷凝）；
儲存環境：溫度 - 40~+85℃，濕度 10~95% RH；
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘；

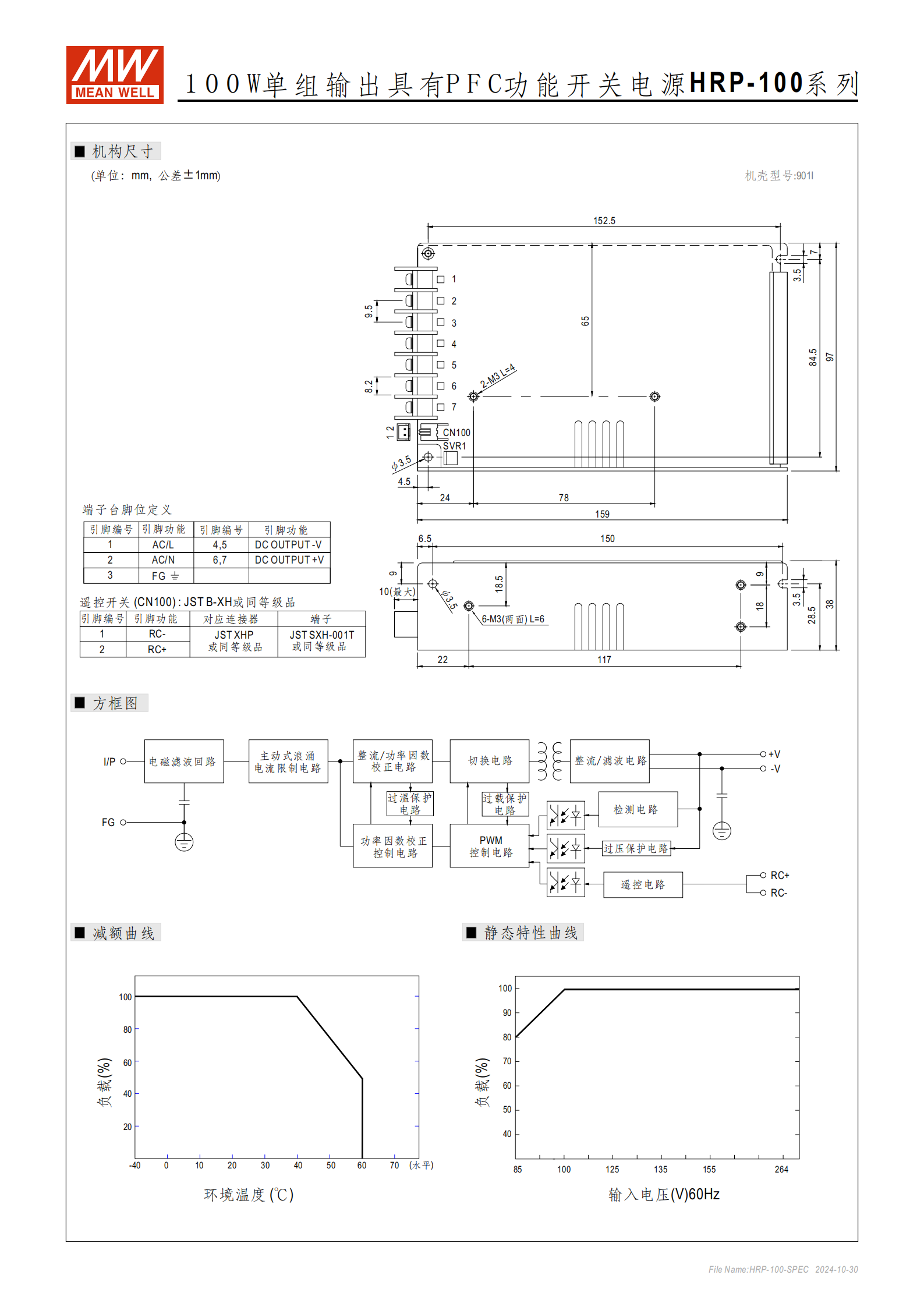

尺寸：1599738mm（LWH），公差 ±1mm；
包裝信息：單臺重量 0.56Kg，24 臺 / 箱（總重 15Kg，體積 0.9CUFT）。
五、安規與電磁兼容
安全規范：通過 UL62368-1、TUV BS EN/EN62368-1、AS/NZS62368.1、EAC TP TC 004 認證；
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC/25℃/70% RH；
電磁兼容發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2,-3、EAC TP TC 020；
電磁兼容抗擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8,11、BS EN/EN55035、BS EN/EN61000-6-2（重工業標準）、EAC TP TC 020。
六、其他關鍵信息
MTBF：最小 2344.3K hrs（Telcordia SR-332 標準）；最小 295.8K hrs（MIL-HDBK-217F 標準，25℃）；
特殊說明：低輸入電壓需減額輸出（參考減額曲線）；海拔超 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃。
4. 關鍵問題
問題 1：HRP-100 系列開關電源的核心優勢的是什么？適用于哪些場景？
答案：核心優勢包括：①具備主動式 PFC 功能，功率因數高（PF>0.95/230VAC、PF>0.98/115VAC），電能利用率高；②效率最高達 90%，空載消耗 < 0.5W，節能環保；③支持 85~264VAC/120~370VDC 全范圍輸入，適配國際不同供電標準；④擁有短路、過負載、過電壓（過溫度可選）多重保護，且使用 105℃高壽命電容，可靠性強，提供 5 年保固；⑤1U 高度僅 38mm，結構緊湊，配備遙控開關，使用靈活。適用場景：需穩定直流供電的工業設備、電子儀器、自動化控制系統等對供電效率、安全性和兼容性有較高要求的設備。
問題 2：HRP-100 系列不同輸出電壓型號的額定功率和關鍵電氣性能差異？
答案：額定功率差異：3.3V 型號 66W、5V 型號 85W、7.5V 型號 101.3W、12V 型號 102W、15V 型號 105W、24V 型號 108W（最高）、36V 型號 104.4W、48V 型號 105.6W。關鍵電氣性能差異：①紋波與噪聲：3.3V/5V 型號最?。?0mVp-p），48V 型號最大（240mVp-p），隨輸出電壓升高整體呈上升趨勢；②電壓精度：3.3V 型號為 + 2.5,-3.5%，其余型號均為 ±1.5%~±2.5%，精度更穩定；③線性 / 負載調整率：低電壓型號（3.3V/5V/7.5V）調整率略高（±0.5%~±2.0%），高電壓型號（12V 及以上）調整率更低（±0.2%~±0.8%），輸出電壓穩定性更強。
問題 3：HRP-100 系列開關電源的工作環境限制及特殊使用要求？
答案：工作環境限制：①溫度范圍 - 40~+60℃（需參考減額曲線，低輸入電壓時需進一步減額）；②濕度 20~90% RH（無冷凝）；③耐振動為 10~500Hz、5G 條件下 X/Y/Z 各 60 分鐘。特殊使用要求：①海拔高度超過 2000 米時，無風扇機型環境溫度需按 3.5℃/1000m 比例下降，有風扇機型按 5℃/1000m 比例下降；②EMC 測試需將電源安裝在 1mm 厚、360mm*360mm 的金屬鐵板上，且需結合終端設備進行電磁兼容確認；③過電壓保護觸發后需重啟電源恢復輸出，過溫度保護（可選）觸發后需等待溫度下降自動恢復，過負載保護移除異常負載后可自動恢復。
