HRP-75 系列是75W 單組輸出且具備主動式 PFC 功能的開關電源，支持85~264VAC 或 120~370VDC 國際通用全范圍輸入，輸出電壓涵蓋 3.3V、5V 至 48V 等多個規格，額定電流 0~15A 不等，具備短路 / 過負載 / 過電壓等多重保護（過溫度可選），采用自然風冷設計，1U 高度僅 38mm，擁有遙控開關功能，空載消耗 < 0.5W，使用 105℃高壽命電容，符合多項國際安規認證，5 年保固，適用于多種工業及電子設備場景。
一、產品概述
HRP-75 系列是75W 單組輸出的開關電源，核心亮點為具備主動式 PFC 功能，支持國際通用全范圍輸入，適配多種用電場景，產品采用自然風冷設計，1U 高度僅 38mm，結構緊湊，同時搭載多重保護功能及節能設計，配備 5 年保固服務，可靠性突出。

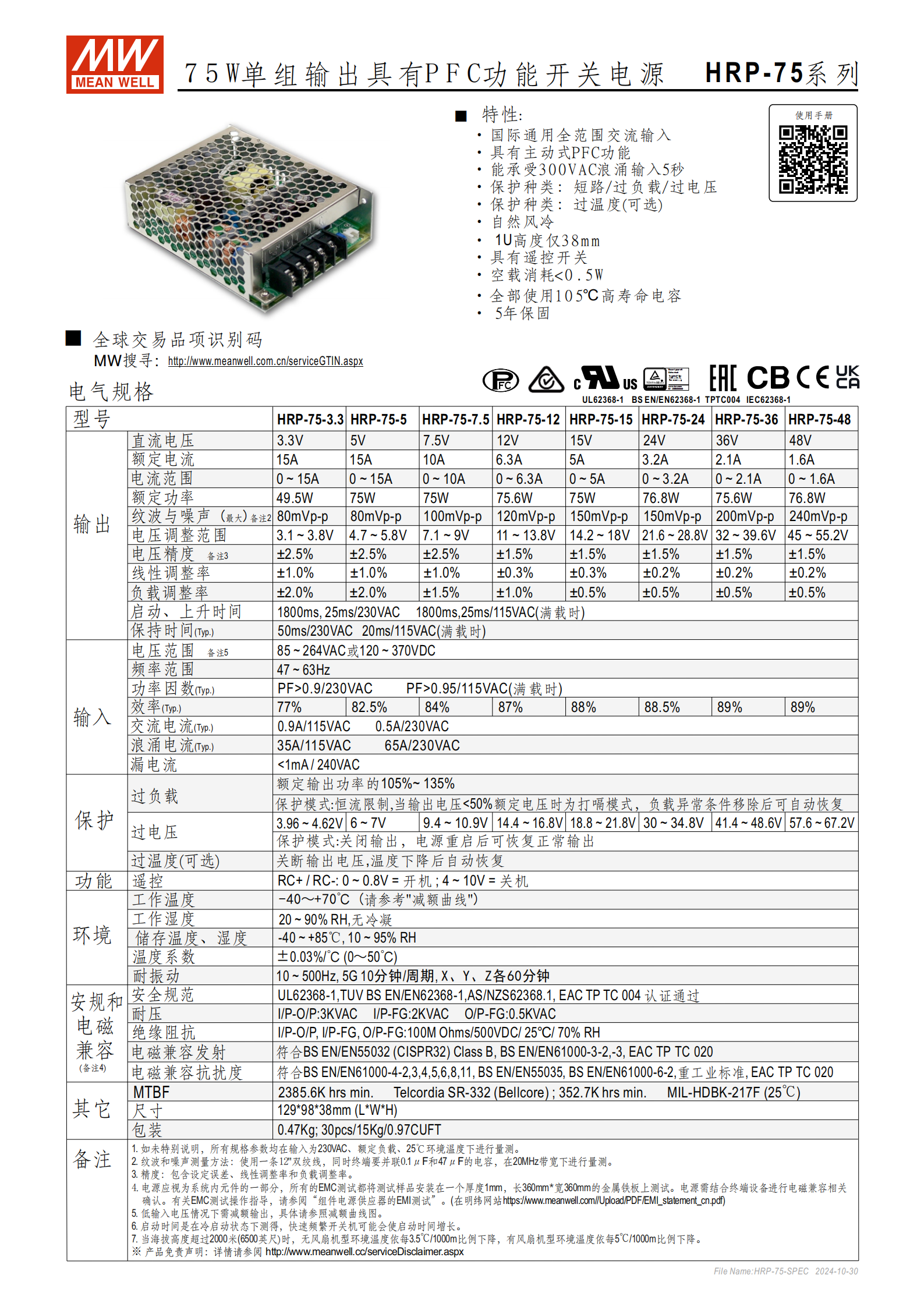

二、核心參數詳情
（1）輸出參數表
| 輸出規格 | 3.3V（HRP-75-3.3） | 5V（HRP-75-5） | 7.5V（HRP-75-7.5） | 12V（HRP-75-12） | 15V（HRP-75-15） | 24V（HRP-75-24） | 36V（HRP-75-36） | 48V（HRP-75-48） |
|---|---|---|---|---|---|---|---|---|
| 額定電流 | 15A | 15A | 10A | 6.3A | 5A | 3.2A | 2.1A | 1.6A |
| 電流范圍 | 0~15A | 0~15A | 0~10A | 0~6.3A | 0~5A | 0~3.2A | 0~2.1A | 0~1.6A |
| 額定功率 | 49.5W | 75W | 75W | 75.6W | 75W | 76.8W | 75.6W | 76.8W |
| 紋波與噪聲（最大） | 80mVp-p | 80mVp-p | 100mVp-p | 120mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 240mVp-p |
| 電壓調整范圍 | 3.1~3.8V | 4.7~5.8V | 7.1~9V | 11~13.8V | 14.2~18V | 21.6~28.8V | 32~39.6V | 45~55.2V |
| 電壓精度 | ±2.5% | ±2.5% | ±2.5% | ±1.5% | ±1.5% | ±1.5% | ±1.5% | ±1.5% |
| 線性調整率 | ±1.0% | ±1.0% | ±1.0% | ±0.3% | ±0.3% | ±0.2% | ±0.2% | ±0.2% |
| 負載調整率 | ±2.0% | ±2.0% | ±1.5% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
（2）輸入?yún)?shù)
電壓范圍：85~264VAC 或 120~370VDC（低輸入電壓需減額輸出）
頻率范圍：47~63Hz
功率因數：PF>0.9（230VAC）、PF>0.95（115VAC）
效率（滿載 Typ.）：77%（3.3V）、82.5%（5V）、84%（7.5V）、87%（12V）、88%（15V）、88.5%（24V）、89%（36V/48V）
交流電流（Typ.）：0.9A/115VAC、0.5A/230VAC
浪涌電流（Typ.）：35A/115VAC、65A/230VAC
漏電流：<1mA/240VAC
（3）啟動與保持特性
啟動時間：1800ms（冷啟動）
上升 / 保持時間：25ms/230VAC、25ms/115VAC（滿載時）
注意：快速頻繁開關機可能延長啟動時間
三、功能與保護
（1）核心功能
主動式 PFC 功能：提升功率因數，優化電能利用
遙控開關：通過 RC+/RC - 控制（0~0.8V = 開機；4~10V = 關機）
節能設計：空載消耗 < 0.5W，全部使用 105℃高壽命電容

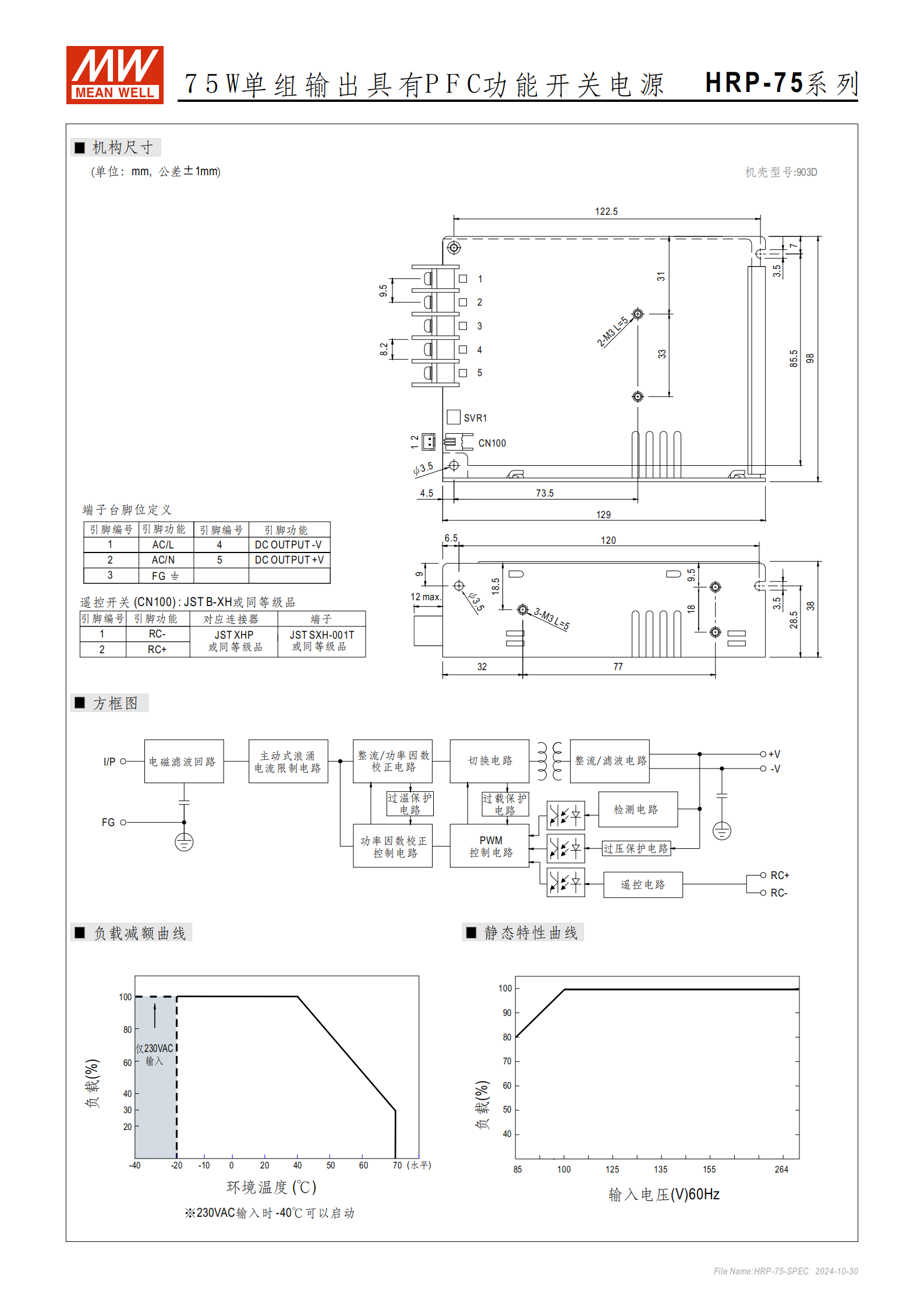

結構設計：自然風冷，1U 高度僅 38mm，尺寸 1299838mm（LWH）
（2）保護機制
| 保護類型 | 保護模式與參數 |
|---|---|
| 過負載保護 | 恒流限制，輸出電壓 < 50% 額定電壓時為打嗝模式，負載異常移除后自動恢復（觸發閾值：額定輸出功率的 105%~135%） |
| 過電壓保護 | 關閉輸出，電源重啟后恢復；保護閾值：3.96~67.2V（隨輸出規格變化） |
| 過溫度保護（可選） | 關斷輸出電壓，溫度下降后自動恢復 |
| 短路保護 | 內置短路保護功能，保障電源及負載安全 |
四、環境與安規
（1）環境參數
工作溫度：-40~+70℃（需參考減額曲線）
工作濕度：20~90% RH，無冷凝
儲存溫度 / 濕度：-40~+85℃，10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘
海拔適應：超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃
（2）安規與電磁兼容
安全規范：UL62368-1、TUV BS EN/EN62368-1、AS/NZS62368.1、EAC TP TC 004
耐壓等級：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均≥100M Ohms（500VDC/25℃/70% RH）
電磁兼容發射：符合 BS EN/EN55032（CISPR32）Class B、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN55035 等重工業標準
五、其他關鍵信息
MTBF：最小 2385.6K hrs（Telcordia SR-332 標準）、最小 352.7K hrs（MIL-HDBK-217F 標準，25℃）
端子定義：AC 輸入（AC/L、AC/N、FG）、DC 輸出（DC OUTPUT +V/-V）、遙控接口（RC+/RC-，適配 JST XHP/SXH-001T 連接器）
測量條件：未特別說明時，所有參數均在 230VAC 輸入、額定負載、25℃環境下測得
4. 關鍵問題
問題 1：HRP-75 系列開關電源的核心適配場景及關鍵優勢是什么？
答案：核心適配場景為需要緊湊尺寸、寬電壓輸入的工業控制設備、電子儀器、自動化系統等。關鍵優勢包括：① 具備主動式 PFC 功能，功率因數高（PF>0.9/230VAC），電能利用效率優；② 支持 85~264VAC 全范圍交流輸入，適配全球電網；③ 1U 高度僅 38mm，結構緊湊，自然風冷設計無需額外散熱空間；④ 多重保護（短路 / 過負載 / 過電壓，可選過溫度）+ 105℃高壽命電容 + 5 年保固，可靠性強；⑤ 空載消耗 < 0.5W，節能效果突出。
問題 2：HRP-75 系列不同輸出規格的電壓精度、調整范圍及最大紋波噪聲有何差異？
答案：① 電壓精度：3.3V、5V、7.5V 規格為 ±2.5%，12V~48V 規格為 ±1.5%；② 電壓調整范圍：3.1~3.8V（3.3V）至 45~55.2V（48V），隨輸出額定電壓按比例浮動；③ 最大紋波噪聲：低電壓規格（3.3V/5V）為 80mVp-p，中等電壓規格（7.5V/12V/15V/24V）為 100~150mVp-p，高電壓規格（36V/48V）為 200~240mVp-p，整體隨輸出電壓升高而略有增加。
問題 3：HRP-75 系列的環境適應能力及保護機制如何保障設備穩定運行？
答案：環境適應能力方面：① 工作溫度覆蓋 - 40~+70℃，支持寬溫場景；② 耐振動（5G/10~500Hz）、寬濕度適應（20~90% RH 無冷凝），適配復雜工業環境；③ 海拔超過 2000 米時可通過溫度減額保障運行。保護機制方面：① 過負載采用恒流限制 + 打嗝模式，異常移除后自動恢復；② 過電壓觸發后關閉輸出，重啟可恢復，避免負載損壞；③ 可選過溫度保護，溫度過高時關斷，降溫后自動恢復；④ 內置短路保護及 3KVAC 高耐壓絕緣設計，防止電路故障蔓延，全方位保障電源及后端設備穩定運行。
