產品型號：HRP-75系列
輸出功率：7.5W
功能特色：具有主動式功率因數校正（PFC）功能
語言：中文
?? 主要特性
國際通用全范圍交流輸入（85~264VAC / 120~370VDC）
主動式PFC，功率因數 > 0.9（230VAC）
可承受300VAC浪涌輸入5秒
多重保護：短路/過載/過壓/過溫（可選）
自然風冷，高度僅38mm
遙控開關功能
空載功耗 < 0.5W
全部使用105℃長壽命電容
5年保固

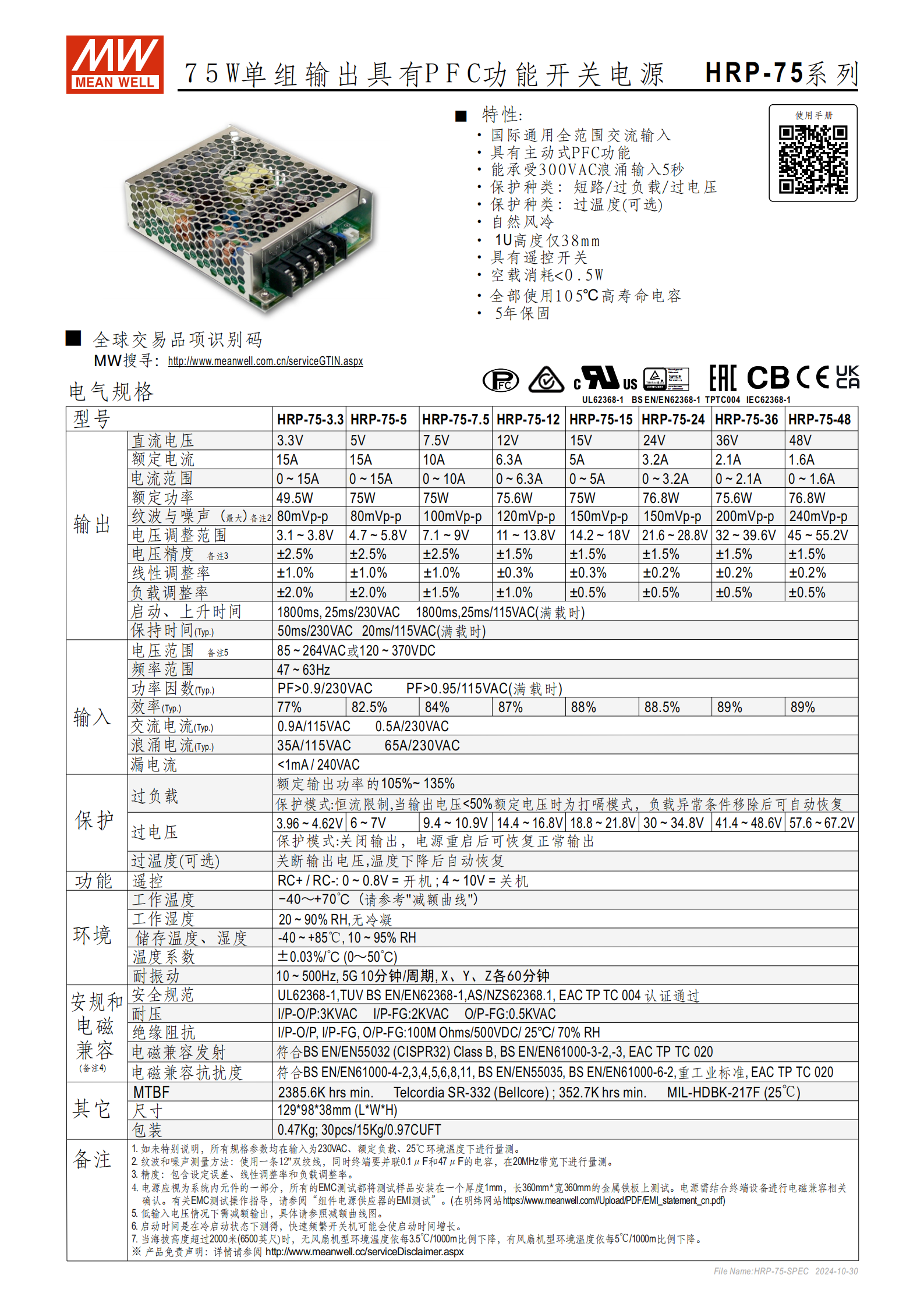

?? 電氣規格
包含多個輸出電壓型號，從3.3V到48V，具體如下：
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲 |
|---|---|---|---|---|
| HRP-75-3.3 | 3.3V | 15A | 49.5W | 80mVp-p |
| HRP-75-5 | 5V | 15A | 75W | 80mVp-p |
| HRP-75-7.5 | 7.5V | 10A | 75W | 100mVp-p |
| HRP-75-12 | 12V | 6.3A | 75.6W | 120mVp-p |
| HRP-75-15 | 15V | 5A | 75W | 150mVp-p |
| HRP-75-24 | 24V | 3.2A | 76.8W | 150mVp-p |
| HRP-75-36 | 36V | 2.1A | 75.6W | 200mVp-p |
| HRP-75-48 | 48V | 1.6A | 76.8W | 240mVp-p |

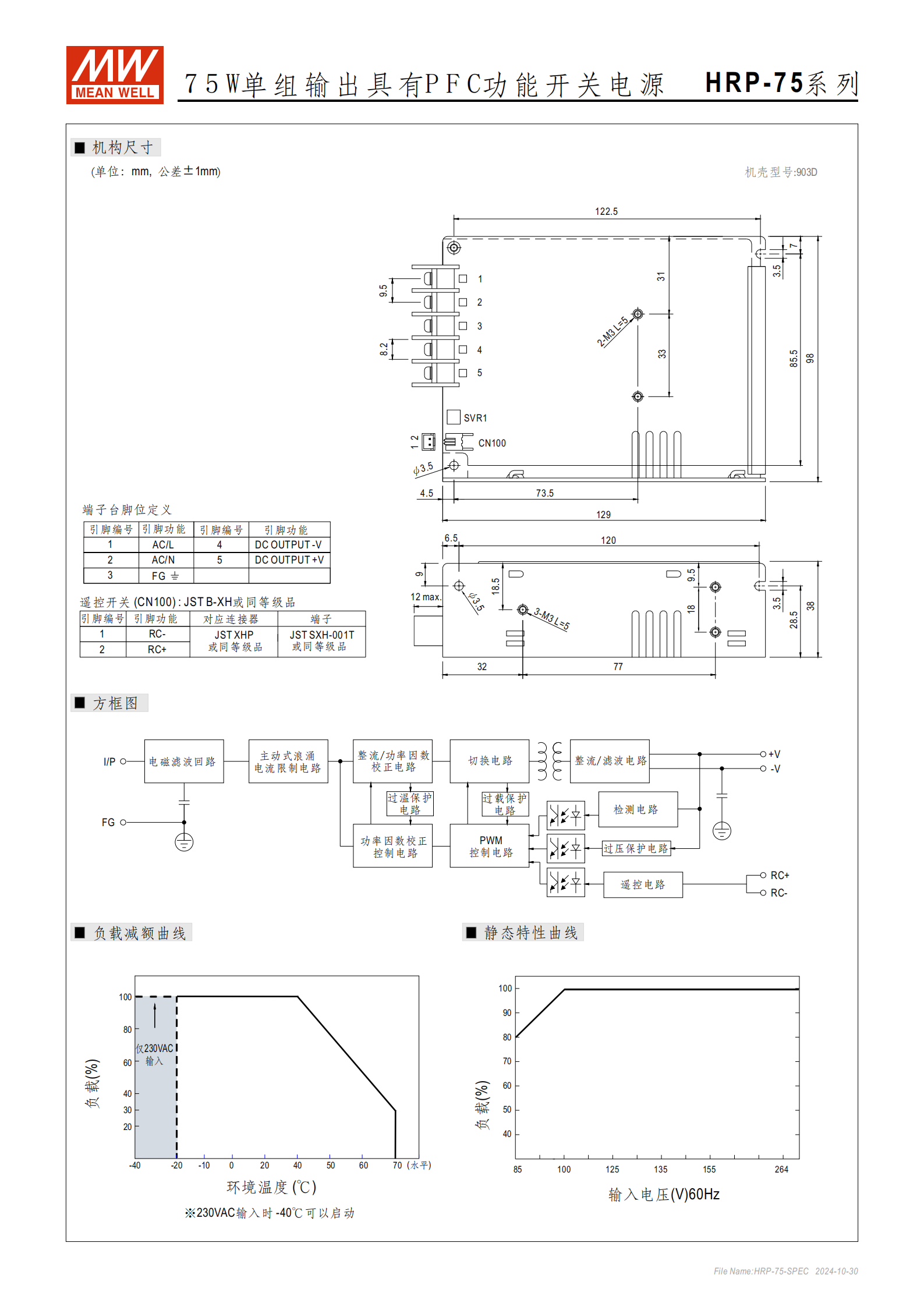

?? 結構尺寸
外殼尺寸：129 × 98 × 38 mm（長×寬×高）
安裝方式：螺絲固定
端子臺腳位定義清晰，支持遙控開關（RC+/RC-）
?? 性能曲線
文檔中提供了：
負載減額曲線：隨溫度變化的最大負載能力
靜態特性曲線：電壓調整率、效率、功率因數等
啟動/保持時間：啟動時間1800ms，保持時間50ms（230VAC滿載）
??? 安全與認證
安規認證：UL62368-1、TUV BS EN 62368-1、EAC TP TC 004 等
電磁兼容：符合 EN55032 Class B、EN61000 系列
絕緣耐壓：I/P-O/P 3KVAC，I/P-FG 2KVAC
?? 包裝信息
單臺重量：0.47Kg
包裝規格：30臺/箱，15Kg/箱，體積約0.97立方英尺
