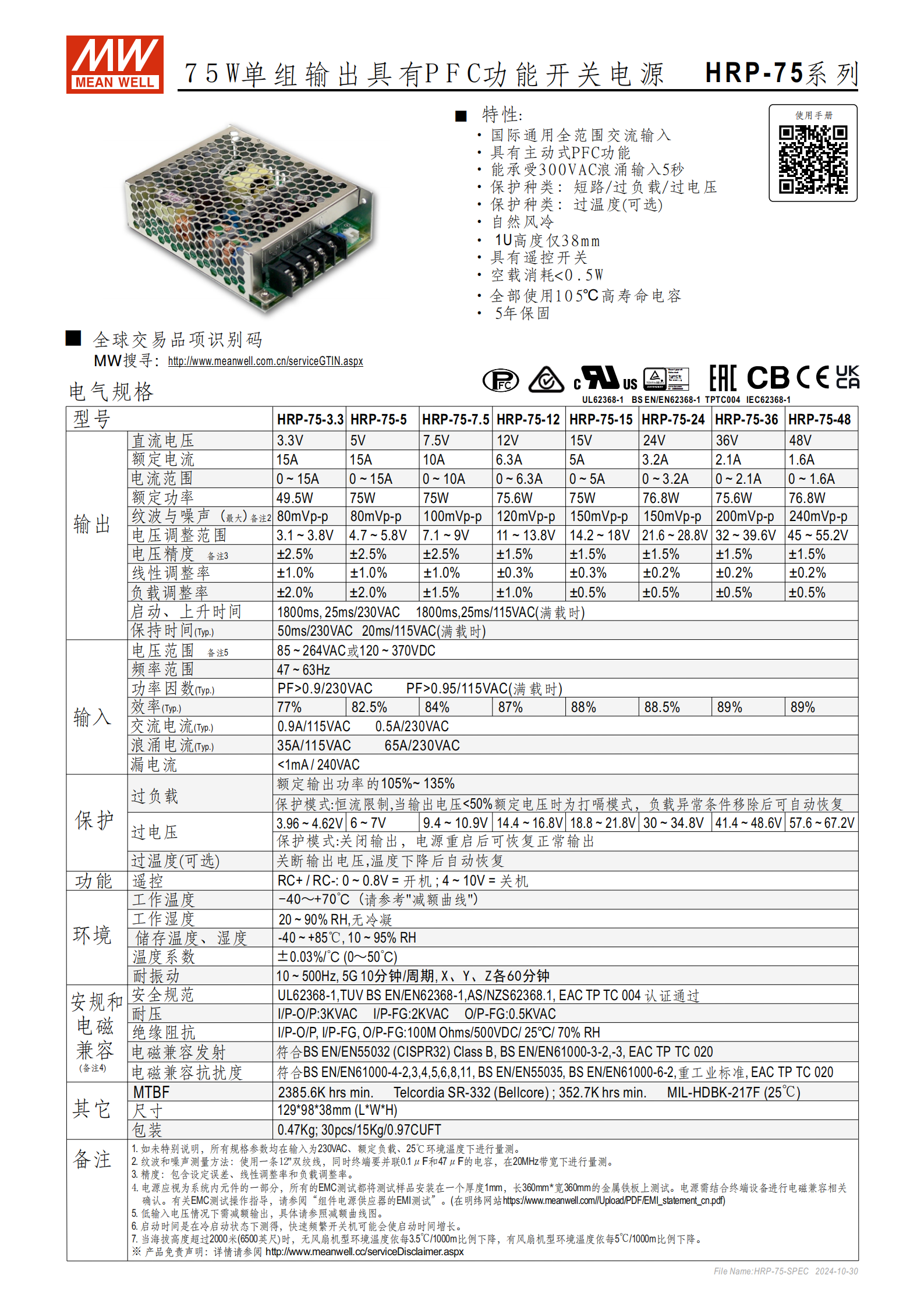

產品系列與基本特性
型號系列：HRP-75-3.3 / -5 / -7.5 / -12 / -15 / -24 / -36 / -48
額定輸出功率：約 75W（各型號略有差異，范圍 49.5W ～ 76.8W）
主要特點：
全球通用全范圍交流輸入（85～264VAC 或 120～370VDC）
內置主動式功率因數校正（PFC），滿載時 PF > 0.9（230VAC）或 > 0.95（115VAC）
自然風冷散熱，1U 高度（僅 38mm）
空載功耗 < 0.5W
使用 105℃ 高壽命電解電容
提供 5 年質保
2. 電氣性能
輸入：
電壓范圍：85～264VAC / 120～370VDC
頻率：47～63Hz
浪涌電流：35A（115VAC）/ 65A（230VAC）
能承受 300VAC 浪涌輸入 5 秒
輸出（以 HRP-75-24 為例）：
電壓：24V ±1.5%
電流：3.2A（0～3.2A 可調）
紋波與噪聲：≤150mVp-p
電壓可調范圍：21.6～28.8V
效率（典型值）：88.5%
其他型號效率：從 77%（3.3V）到 89%（36V/48V）
3. 保護功能
過負載保護：105%～135% 額定功率，恒流限流 + 打嗝模式（<50% 電壓時），異常解除后自動恢復
過電壓保護：各型號有獨立閾值（如 24V 型為 30～34.8V），觸發后需重啟恢復
過溫度保護（可選）：溫度過高時關斷輸出，降溫后自動恢復
短路保護：具備，自動恢復
4. 控制與接口
遙控功能（RC）：
RC+ / RC- 引腳控制
0～0.8V = 開機；4～10V = 關機
5. 環境與可靠性
工作溫度：-40℃ ～ +70℃（需參考負載減額曲線，高溫下需降額使用）
儲存溫度/濕度：-40～+85℃，10～95% RH
耐振動：10～500Hz，5G，X/Y/Z 各 60 分鐘
MTBF：
≥2,385,600 小時（Telcordia SR-332）
≥352,700 小時（MIL-HDBK-217F，25℃）
6. 安規與電磁兼容
安全認證：UL62368-1、TUV EN62368-1、AS/NZS62368.1、EAC TP TC 004
耐壓：
輸入-輸出：3kVAC
輸入-地：2kVAC
輸出-地：0.5kVAC
絕緣阻抗：≥100MΩ / 500VDC
EMC 發射：符合 EN55032 Class B、EN61000-3-2/-3
EMC 抗擾度：符合 EN61000-4 系列，重工業標準

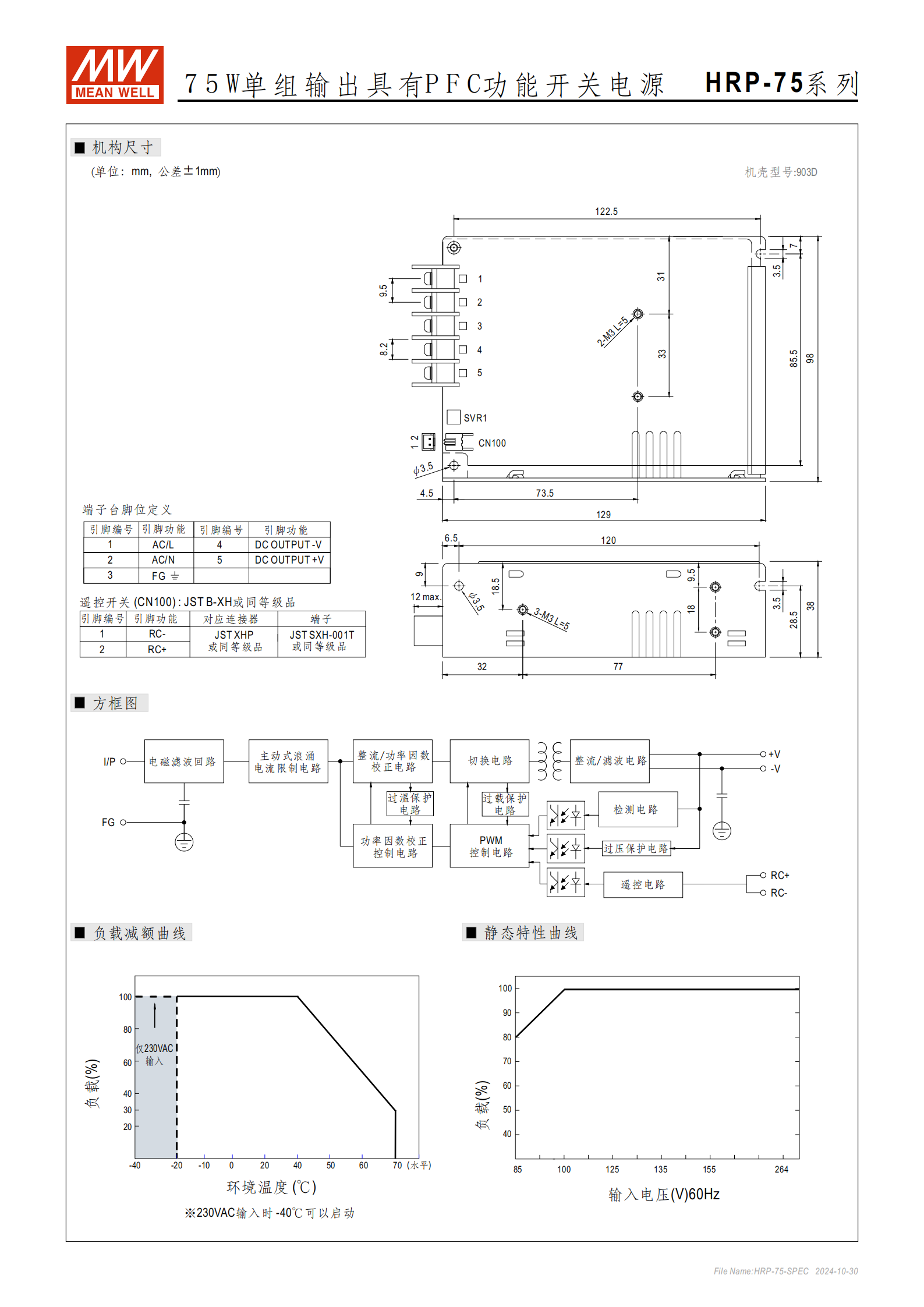

7. 物理規格
尺寸：129 × 98 × 38 mm（L×W×H）
重量：0.47kg / 臺
包裝：30臺/箱（15kg，0.97 CU FT）
8. 注意事項（備注）
規格測試條件：230VAC、額定負載、25℃
低輸入電壓時需按“負載減額曲線”降額使用
啟動時間約 1800ms（冷啟動）
電源需作為系統組件進行整機 EMC 驗證
海拔 >2000m 時，工作溫度需降額（無風扇機型：-3.5℃/1000m）
