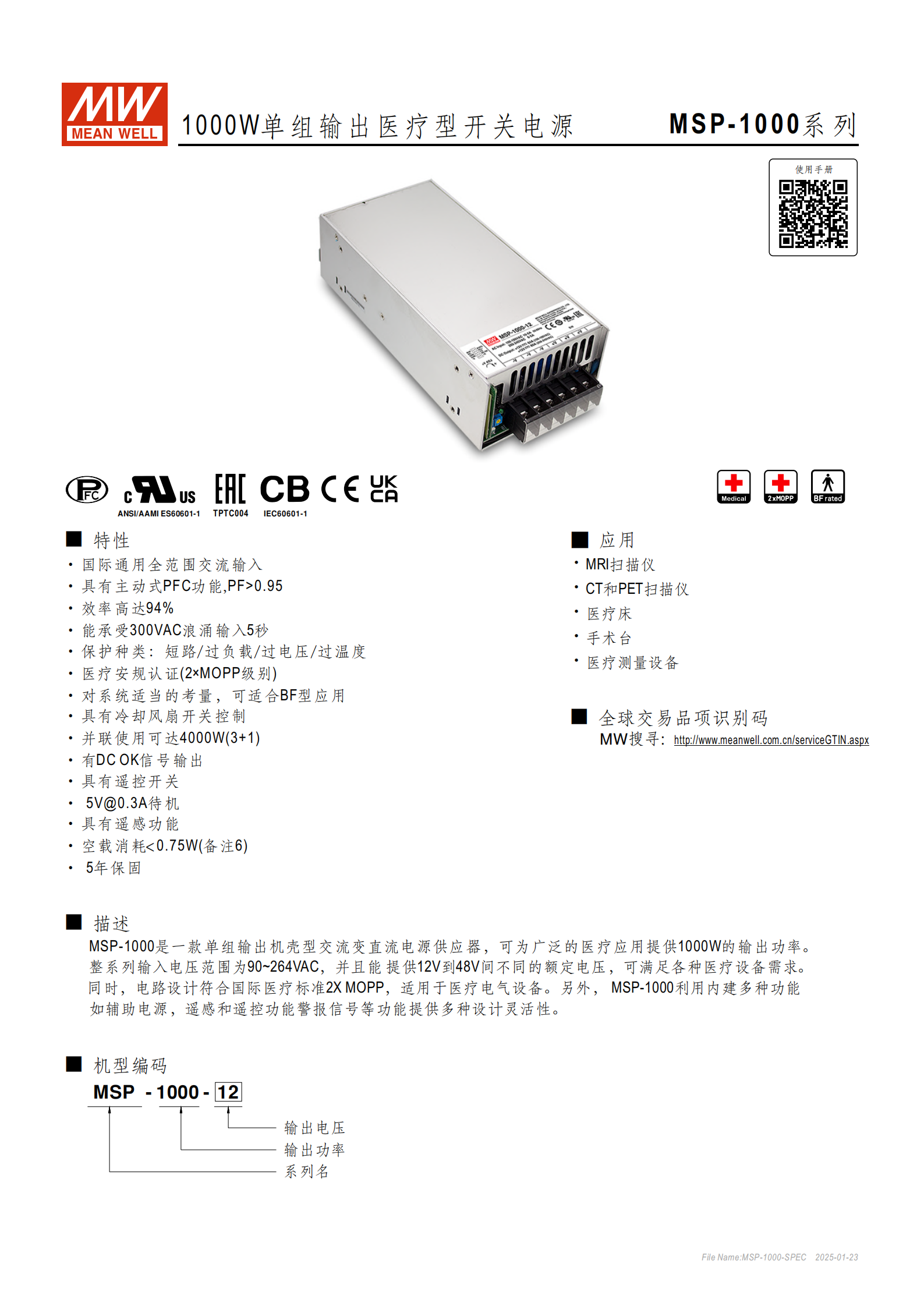

明緯 MSP-1000 系列是 1000W 單組輸出醫療型開關電源，具備90~264VAC 國際通用全范圍輸入、主動式 PFC（PF>0.95） 、高達 94% 的效率，可承受 300VAC 浪涌輸入 5 秒，通過2X MOPP 醫療安規認證，支持 BF 型應用，擁有短路 / 過負載 / 過電壓 / 過溫度等多重保護，具備遙感、遙控、DC-OK 信號、5V@0.3A 待機、風扇控制等功能，空載消耗 < 0.75W，可 3+1 并聯輸出達 4000W，適用于 MRI/CT/PET 掃描儀、醫療床等醫療設備，提供 5 年保固。
一、產品概述
產品名稱：明緯 MSP-1000 系列 1000W 單組輸出醫療型開關電源
核心定位：專為醫療設備設計的交流變直流電源供應器，提供穩定 1000W 輸出功率
核心優勢：符合國際醫療安規、效能優異、功能豐富、防護全面
保固期限：5 年
二、核心特性
| 特性類別 | 關鍵信息 |
|---|---|
| 輸入特性 | 國際通用全范圍輸入：90~264VAC；頻率范圍 47~63Hz；可承受 300VAC 浪涌輸入 5 秒 |
| 效能表現 | 主動式 PFC 功能，PF>0.95（230VAC）/PF>0.98（115VAC 滿載）；效率最高達 94%（48V 機型） |
| 安規認證 | 醫療安規認證：2X MOPP 級別；支持 BF 型應用；符合 IEC 60601-1、ANSI/AAMI ES60601-1 等標準 |
| 保護功能 | 短路保護（恒流限制，自動恢復）、過負載保護（105~135% 額定功率，自動恢復）、過電壓保護（關斷輸出，重啟恢復）、過溫度保護（關斷輸出，降溫自動恢復） |
| 特殊功能 | 遙感（補償負載線壓降最大 0.5V）、遙控開關（RC+/- 短路開啟 / 開路關斷）、DC-OK 信號輸出（3.3~5.6V 開啟 / 0~1V 關斷）、5V@0.3A 待機（紋波 50mVp-p）、風扇控制（NTC 或 30% 最小負載觸發） |
| 并聯擴展 | 支持 3+1 并聯使用，總功率可達 4000W；并聯需滿足：輸出電壓差值 < 0.2V，總電流≤各組額定電流 × 組數 ×0.9 |

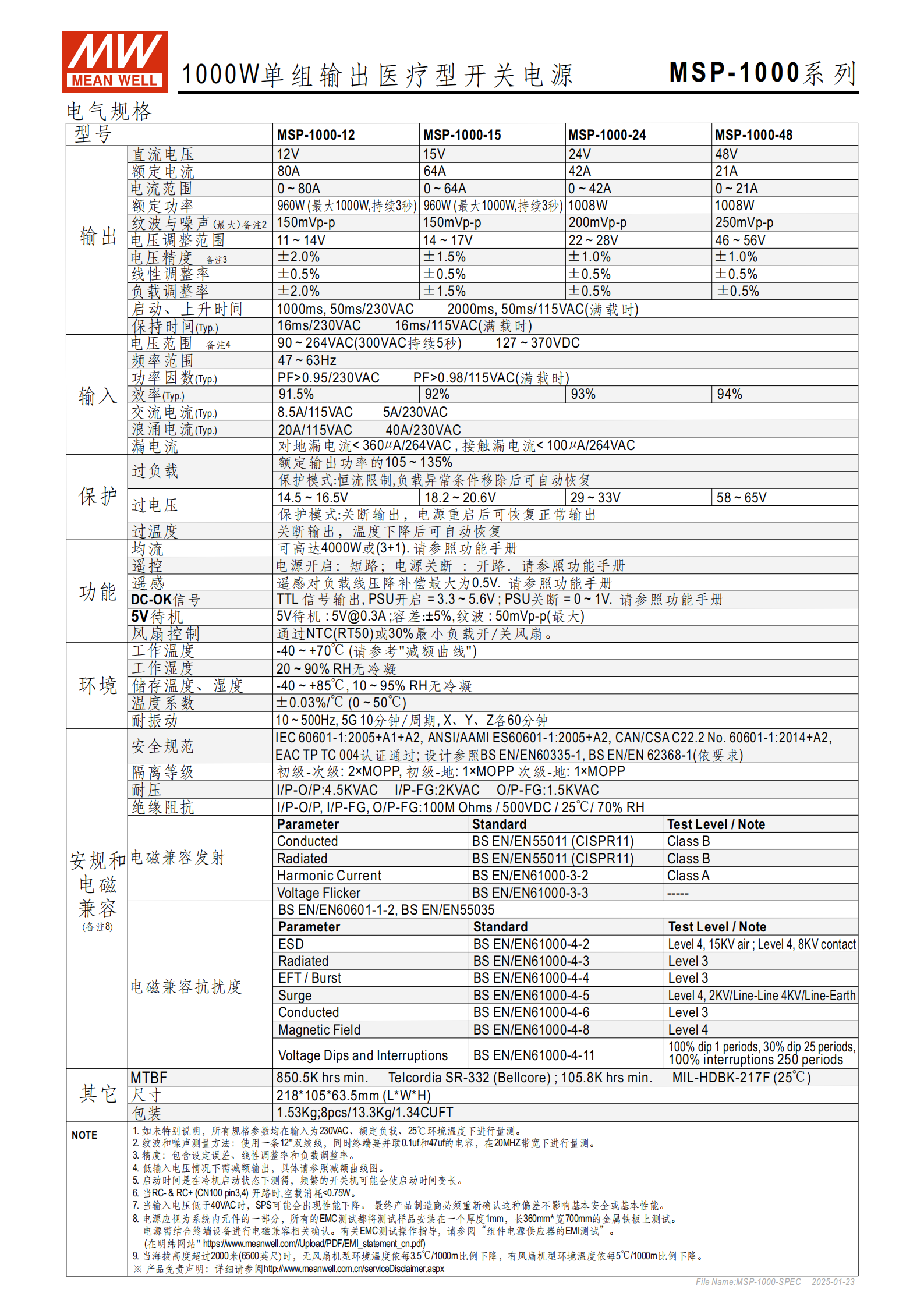

三、電氣規格（核心參數）
| 型號 | MSP-1000-12 | MSP-1000-15 | MSP-1000-24 | MSP-1000-48 |
|---|---|---|---|---|
| 輸出直流電壓 | 12V | 15V | 24V | 48V |
| 額定電流 | 80A | 64A | 42A | 21A |
| 電流范圍 | 0~80A | 0~64A | 0~42A | 0~21A |
| 額定功率 | 960W（最大 1000W，持續 3 秒） | 960W（最大 1000W，持續 3 秒） | 1008W | 1008W |
| 紋波與噪聲（最大） | 150mVp-p | 150mVp-p | 200mVp-p | 250mVp-p |
| 電壓調整范圍 | 11~14V | 14~17V | 22~28V | 46~56V |
| 電壓精度 | ±2.0% | ±1.5% | ±1.0% | ±1.0% |
| 效率（Typ.） | 91.5% | 92% | 93% | 94% |
| 過電壓保護范圍 | 14.5~16.5V | 18.2~20.6V | 29~33V | 58~65V |
四、環境與物理參數

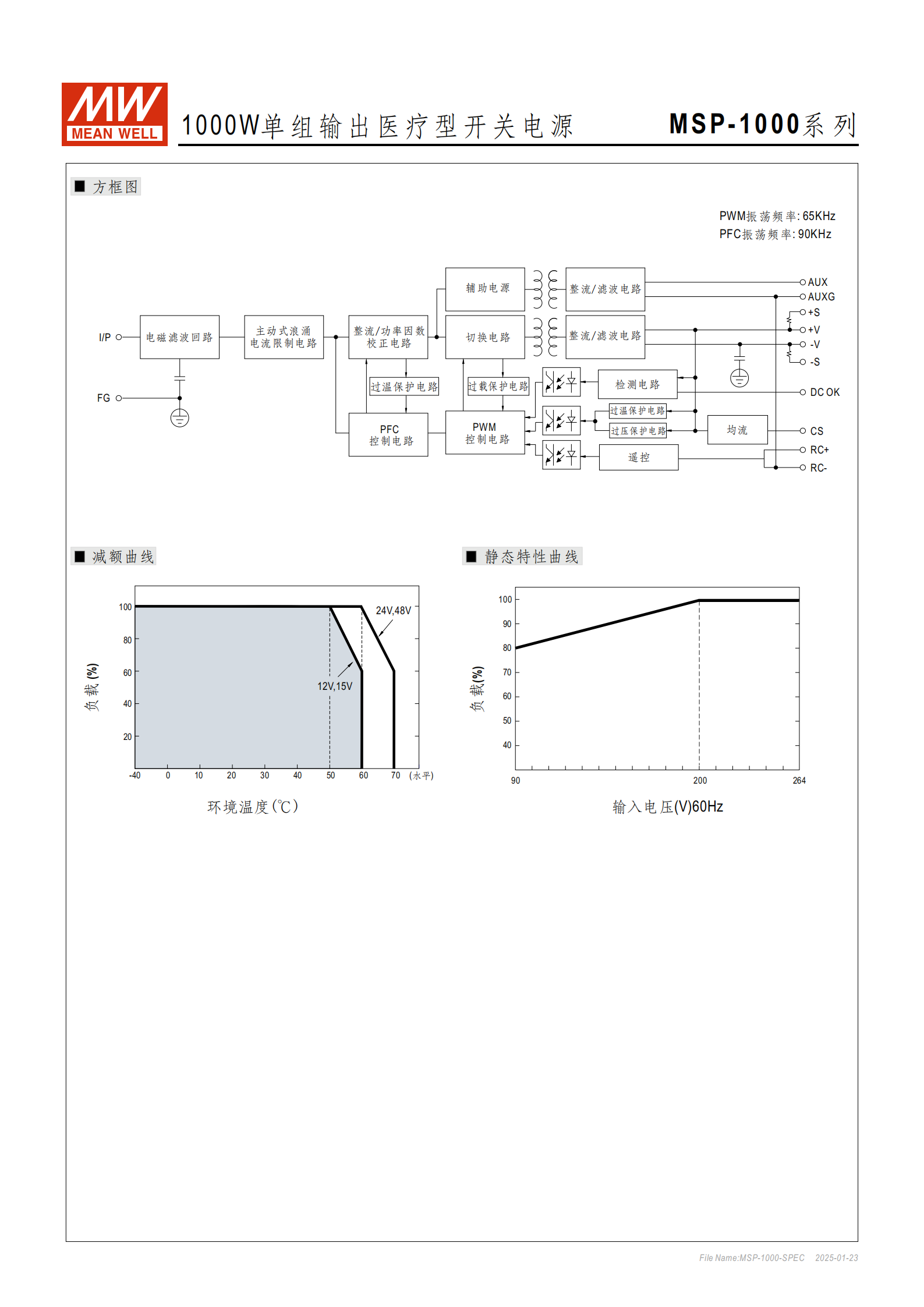

工作環境：工作溫度 - 40~+70℃（需參考減額曲線）；工作濕度 20~90% RH（無冷凝）；儲存溫度 - 40~+85℃，儲存濕度 10~95% RH（無冷凝）

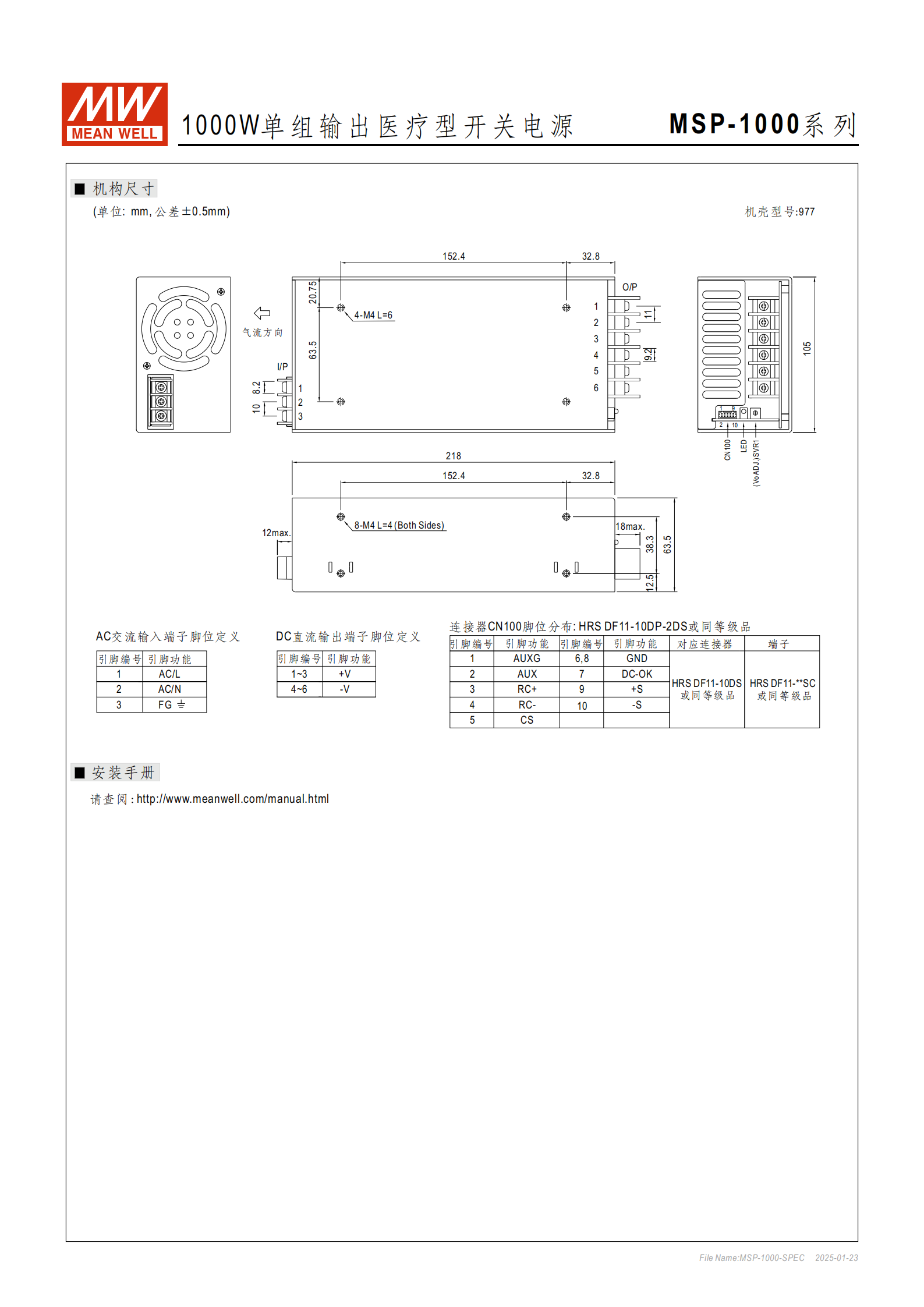

物理規格：尺寸 218×105×63.5mm（L×W×H）；重量 1.53Kg；包裝 8 臺 / 13.3Kg/1.34CUFT
其他環境特性：溫度系數 ±0.03%/℃（0~50℃）；耐振動 10~500Hz，5G，10 分鐘 / 周期，X、Y、Z 各 60 分鐘；MTBF 最小 850.5K 小時（Telcordia SR-332）
五、接口與安裝
| 接口類型 | 引腳定義 |
|---|---|
| AC 交流輸入端子 | 1=AC/L，2=AC/N，3=FG |
| DC 直流輸出端子 | 1~3=+V，4~6=-V |
| 連接器 CN100（10 引腳） | 1=AUXG，2=AUX，3=RC+，4=RC-，5=CS，6/8=GND，7=DC-OK，9=+S，10=-S（適配 HRS DF11-10DP-2DS 或同等級品） |
| 安裝要求 | 海拔超過 2000 米時，無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型每 1000 米降 5℃；EMC 測試需安裝在 1mm 厚、360×700mm 金屬鐵板上 |
六、應用場景
醫療影像設備：MRI 掃描儀、CT 掃描儀、PET 掃描儀
醫療輔助設備：醫療床、手術臺
醫療檢測設備：醫療測量設備
4. 關鍵問題
問題 1：MSP-1000 系列電源的醫療安規優勢是什么？適用于哪些醫療場景？
答案：安規優勢在于通過2X MOPP 級別醫療安規認證，符合 IEC 60601-1、ANSI/AAMI ES60601-1 等國際醫療標準，對系統適當考量后可適合 BF 型應用，漏電流控制嚴格（對地漏電流 < 360μA/264VAC，接觸漏電流 < 100μA/264VAC），保障醫療設備使用安全；適用場景包括 MRI/CT/PET 等醫療影像掃描儀、醫療床、手術臺、醫療測量設備等。

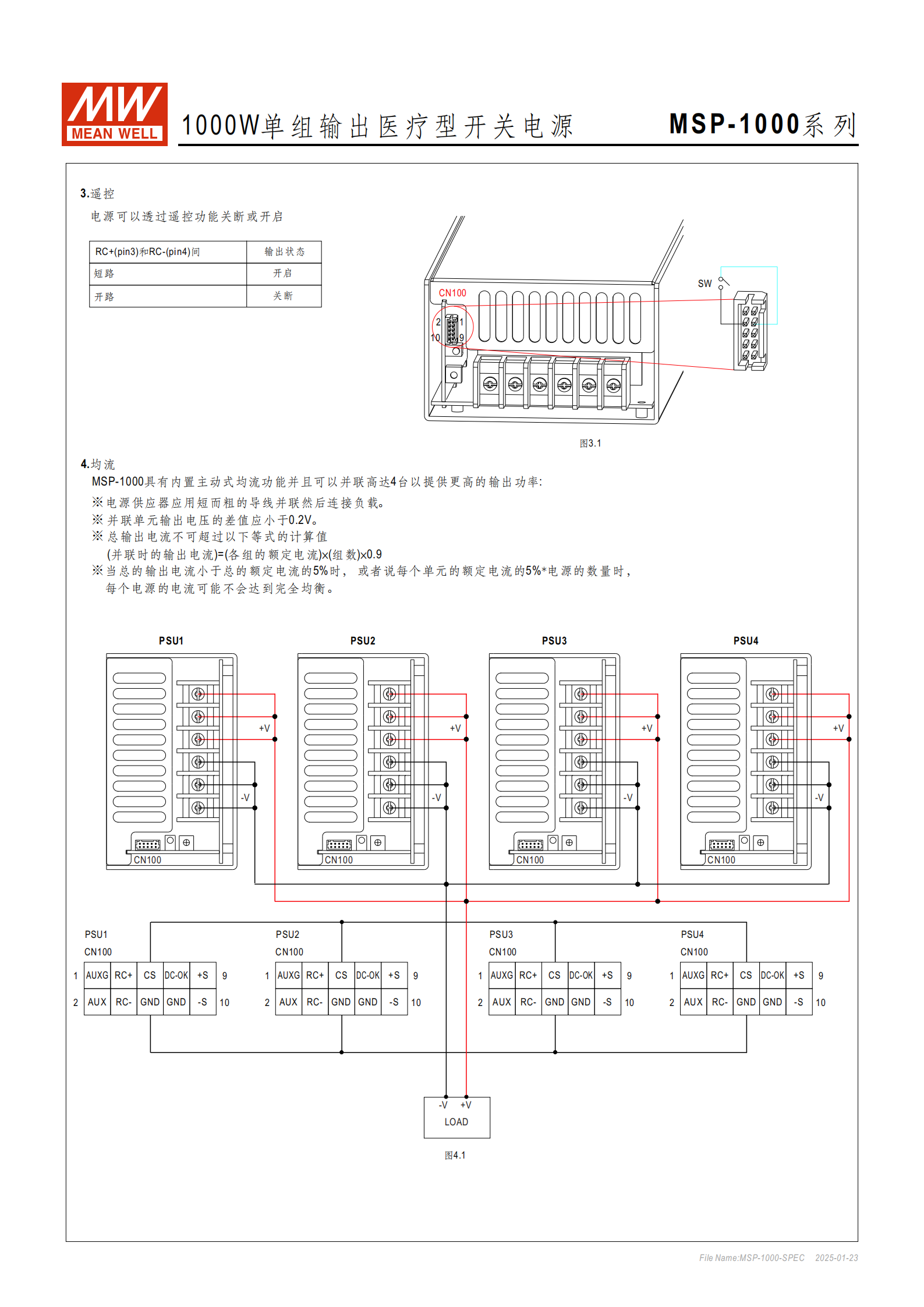

問題 2：MSP-1000 系列支持并聯擴展，具體要求和最大輸出功率是多少？
答案：并聯擴展支持 3+1 模式，最大輸出功率可達4000W；核心要求包括：① 電源供應器需用短而粗的導線并聯后連接負載；② 并聯單元的輸出電壓差值需小于 0.2V；③ 總輸出電流不可超過 “各組額定電流 × 組數 ×0.9” 的計算值；④ 當總輸出電流小于總額定電流的 5% 時，各電源電流可能無法完全均衡。

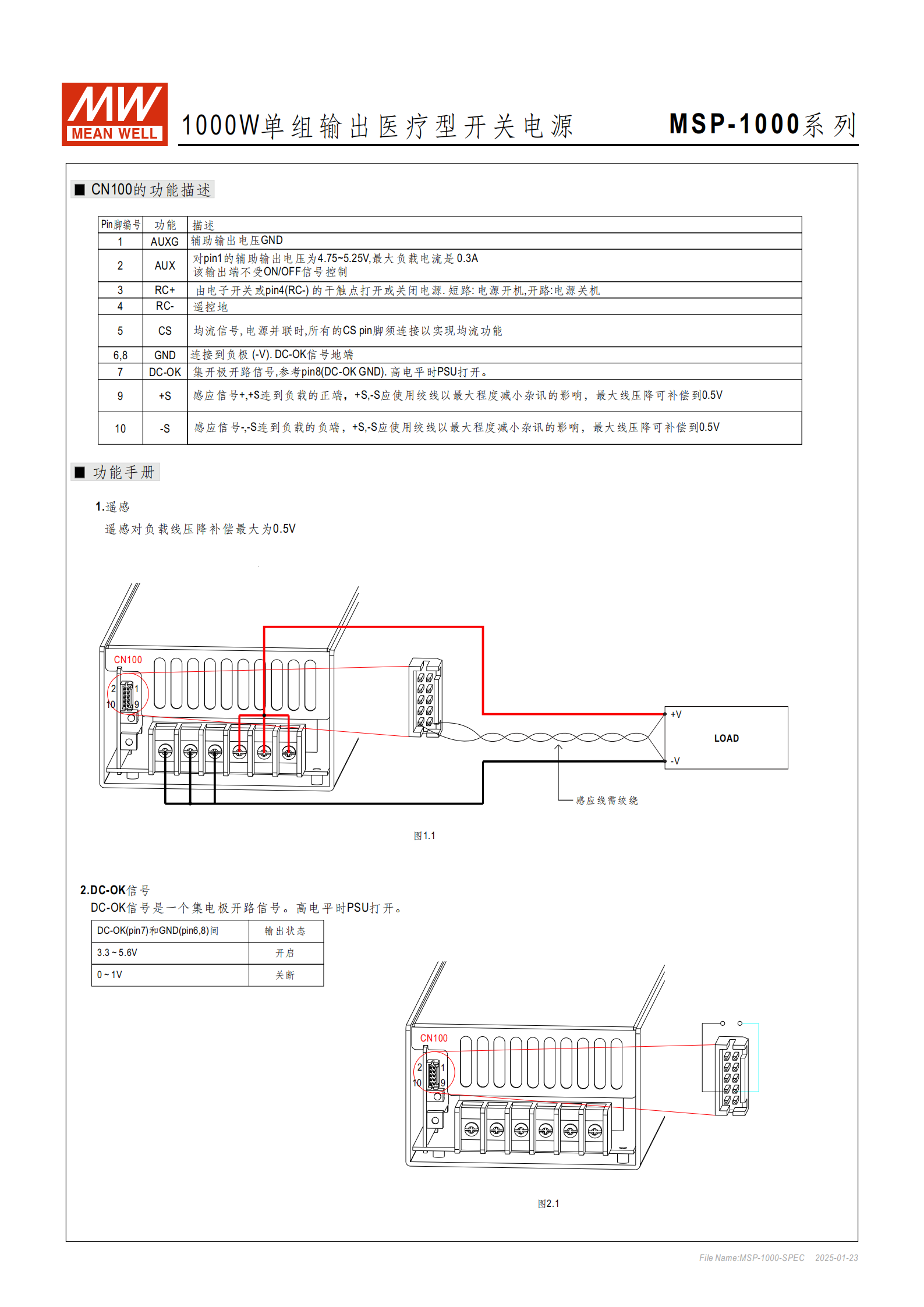

問題 3：MSP-1000 系列的遙控、遙感功能如何實現？DC-OK 信號的作用是什么？
答案：① 遙控功能：通過連接器 CN100 的 3 腳（RC+）和 4 腳（RC-）實現，兩腳短路時電源開啟，開路時電源關斷；② 遙感功能：通過 CN100 的 9 腳（+S）和 10 腳（-S）連接負載正負極（需用絞線減少雜訊），可對負載線壓降進行最大0.5V的補償；③ DC-OK 信號是集電極開路信號，用于反饋電源工作狀態：當 CN100 的 7 腳（DC-OK）與 6/8 腳（GND）間電壓為 3.3~5.6V 時，電源處于開啟狀態；電壓為 0~1V 時，電源處于關斷狀態。
